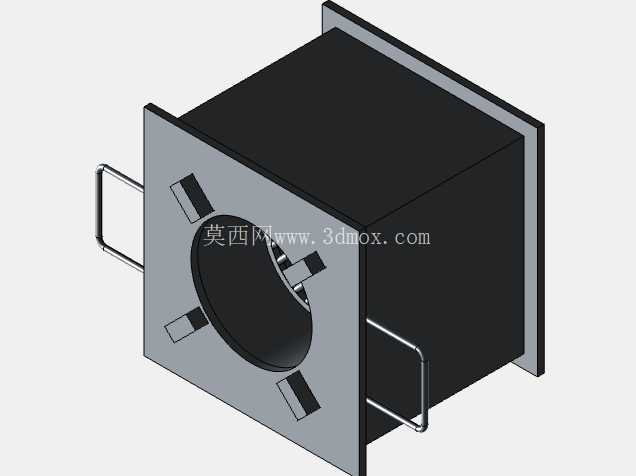

小型方形炉膛工业炉三维装配结构

这套炉体装配结构的设计，最初是面向小型工件热处理、小批量零部件加热烘干的生产场景做的适配，在小型加工车间、初创型五金加工企业的日常生产里，这类小容积炉体的使用频率极高，既可以完成小型金属冲压件的回火去应力工序，也能满足小批量塑胶件的预热固化、实验室小试样的加热测试需求，不需要占用过大的车间场地，也不用配套复杂的外接管线，适配小产能生产线的灵活排布需求。从结构功能来看，整个炉体采用方形箱体的主体构型，相比同容积的圆形炉体，方形炉膛的内部空间利用率更高，放置方形料盘、规整工件的时候不会出现边角空间浪费的情况，两侧设计的金属提手结构，充分考虑了小型设备的移位需求，单人即可通过两侧提手完成设备的短距离挪动，不需要额外调用吊装或者搬运工具，适配小车间里灵活调整设备位置的生产需求。炉体正面的圆形开口是工件取放的操作口，开口周边均匀分布的四个固定凸台，是用来安装炉门密封结构的安装位，每个凸台上都预留了紧固件安装孔，装配时可以通过螺栓将炉门压紧在炉口端面，保证炉膛内部的密闭性，减少热量散失，提升加热过程的热效率。炉体的外壳采用薄钢板折弯焊接成型，内部预留了保温层的填充空间，设计时特意将外壳与内部炉膛之间留出了均匀的间隙，用来填充硅酸铝保温棉等隔热材料，避免设备运行时外壳温度过高造成操作人员烫伤，同时也能降低炉膛的热量损耗，减少设备运行的能耗。两侧的金属提手采用圆钢弯折成型，焊接固定在炉体侧面的加强板上，设计时核算了提手的承重能力，确保在满衬保温材料、安装完内部加热组件的整体重量下，提手不会出现变形、开焊的问题，提手的握持部分做了圆滑过渡处理，没有尖锐的棱角，避免搬运时划伤操作人员。从安装边界的尺寸设计来看，整个炉体的外轮廓采用规整的立方构型，底部为全平面结构，不需要额外做复杂的安装基础，直接放置在平整的车间工作台、水泥地面上即可稳定运行，不会出现晃动倾斜的问题；炉体后侧预留了加热元件、温控组件的安装空位，接线位置距离地面的高度符合常规车间布线的高度要求，不需要额外抬高设备就能完成线路接驳。在设计思路上，这套结构没有追求过大的炉膛容积，而是聚焦小型化生产场景的实际需求，把结构的可靠性、使用的便捷性放在优先位置，所有的钣金构件都采用常规的折弯、焊接工艺即可加工完成，不需要用到特殊的加工设备，初创型小型加工企业自行就可以完成构件的加工与整机组装，大幅降低了设备的制造成本。炉体的法兰式炉口结构，除了安装密封炉门之外，也可以根据实际生产需求，对接不同的辅助工装，比如加装工件推送导轨、气氛保护管路接口等，拓展设备的使用场景，既可以做普通的空气环境加热，也能经过简单改造后实现简易的保护气氛加热，适配更多类型工件的处理需求。在结构细节处理上，炉体的所有钣金拼接位置都做了满焊处理，避免保温材料的纤维从拼接缝隙溢出，同时也能防止外部的杂物进入保温层影响隔热效果，炉体的边角位置都做了小圆弧过渡，没有尖锐的直角边，避免操作人员在设备周边走动、上下料的时候被磕碰划伤。内部炉膛采用耐热钢板焊接成型，能够承受长期高温工况下的热胀冷缩变形，炉膛与外部外壳之间的保温层厚度经过核算，能够保证在最高工作温度下，外壳温度保持在安全操作范围内，不需要额外加装外层散热结构。这套装配结构的所有零部件都采用常规的工业标准材料，没有特殊的定制化材料，加工和采购都非常方便，后期维护更换配件的成本很低，比如提手损坏、炉口固定凸台磨损，都可以现场快速焊接修复，不需要返厂处理，非常适合小型生产场景的低维护成本需求。
