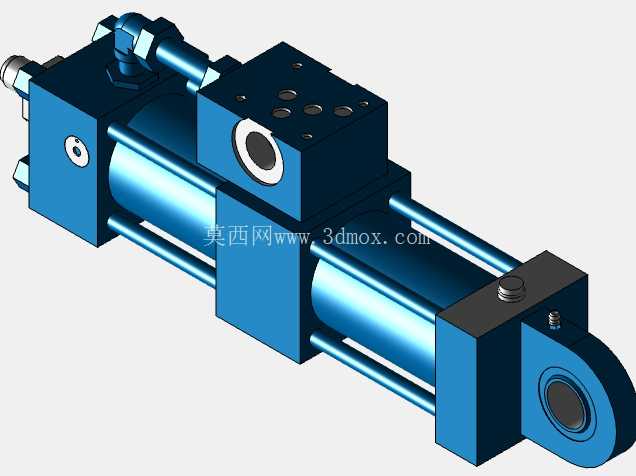

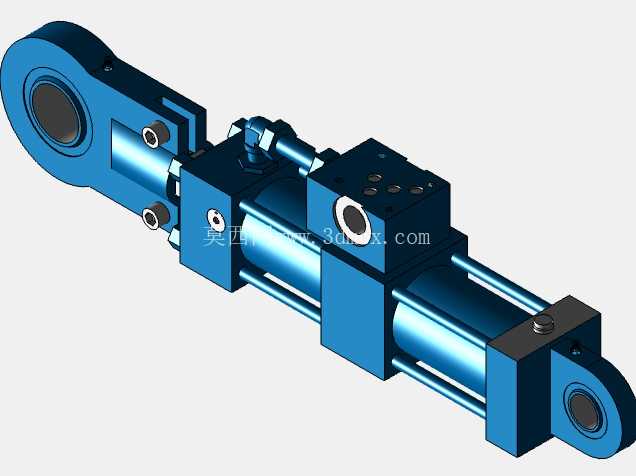

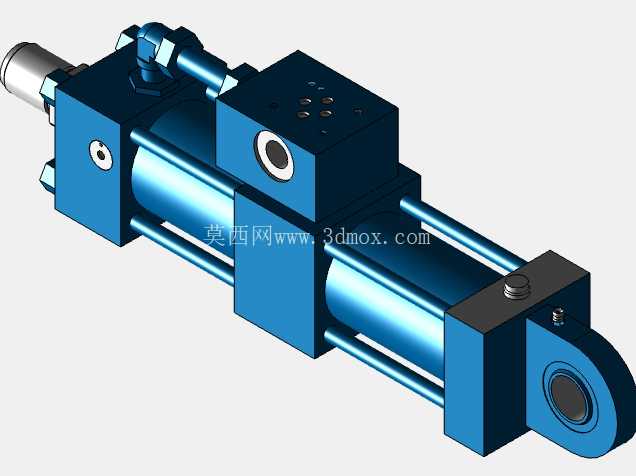

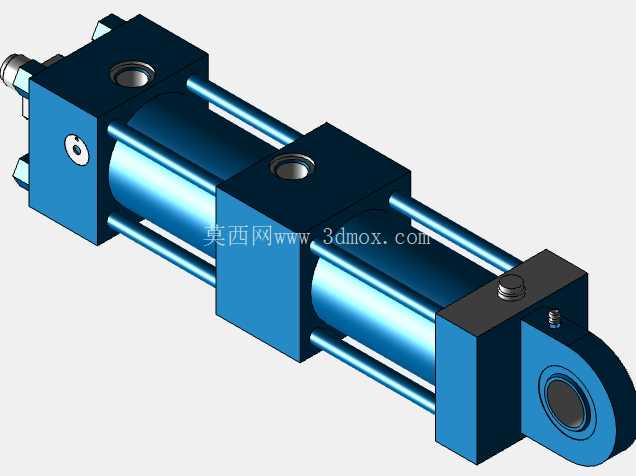

带位置测量系统的MP5拉杆气缸结构

在汽车冲压生产线的模具工位、焊装线的工装夹具驱动单元里，这类带集成位置测量的拉杆液压缸是非常常见的执行部件，区别于常规无反馈的油缸，它不需要额外加装外置位移传感器，就能把活塞杆的实时位置信号反馈给设备控制系统，在需要多点位停顿、行程闭环控制、到位精度校验的工位上，能省去不少外置传感器的安装空间与布线工作量。这款CST3-MP5规格的拉杆缸，缸径设定为63毫米，额定工作压力适配160bar的常规液压系统压力等级，50毫米的行程长度刚好适配冲压模具里的短行程顶出、夹紧动作需求，不会因为行程冗余导致缸体过长占用模具内部的宝贵安装空间。从结构设计来看，它采用MP5安装形式，也就是底座自带自对准U形夹旋转铰支座，这种安装方式的优势很明显，在冲压设备长期运行出现机架微小形变、或者安装面存在小角度加工误差的时候，铰接结构可以自动补偿角度偏差，避免活塞杆承受额外的径向弯矩，从根源上减少活塞杆密封件的偏磨问题，延长油缸的整体使用寿命。缸体本身采用经典的拉杆式结构，四根长拉杆贯穿前后端盖与缸筒，这种结构的承压稳定性好，后期维护拆解也很方便，车间里的设备维护人员不需要专用工装就能更换密封件。集成的位置测量系统直接内置在缸体内部，和常规外置拉线式、磁致伸缩位移传感器相比，内置结构不会暴露在冲压车间的油污、金属粉尘环境里，抗污染能力更强，测量信号的稳定性也更好，不会因为车间里的焊渣飞溅、工件磕碰损坏传感器元件。从安装边界来看，这款油缸两端都采用铰接耳环结构，前端耳环直接连接被驱动的滑块或者压料板，后端U形夹固定在模具或者设备的安装基座上，整体外形沿着活塞杆轴线方向的尺寸紧凑，缸体上的油口采用G1/2螺纹规格，适配车间里常规的液压管路接头，不需要额外做转接头定制。在实际选型应用的时候，要注意它的活塞杆有两种直径可选，36毫米和45毫米的杆径分别对应不同的负载工况，50毫米行程下，36毫米杆径的油缸推力和拉力差值更小，适合需要双向出力均衡的夹紧工位；45毫米杆径的活塞杆抗侧向力能力更强，适合驱动端存在一定径向负载的顶出工位。内置的位置测量系统可以全程反馈活塞杆的位移量，在冲压生产里，这个信号可以用来判断夹紧动作是否到位、顶出行程是否符合设定值，避免因为油缸内泄、密封损坏导致动作不到位，引发模具撞损或者工件报废的问题。和同规格的常规拉杆缸相比，它不需要在活塞杆端部额外加装感应块、接近开关，缸体侧面没有突出的传感器安装座，在模具内部狭小的安装空间里布置的时候，不会和周边的模具零件、导向柱、送料机构产生干涉，这也是很多汽车冲压模具设计工程师优先选这类集成测量油缸的原因。在三维建模过程中，要特别注意后端U形夹的铰接孔中心高度、前端耳环的孔径尺寸、油口的朝向与伸出高度，这些尺寸如果建模出现偏差，后续现场安装的时候就会出现管路接不上、铰接销穿不进去的问题；还要注意缸体上的传感器接线口位置，要预留出足够的接线空间，避免后续布线的时候线缆被运动部件剐蹭。这类油缸在冲压模具里的应用场景很固定，大多用于料片的定位夹紧、冲压完成后的工件顶出、斜楔机构的驱动，因为带位置反馈，它可以接入设备的安全控制系统，一旦检测到活塞杆位置偏离设定区间，设备就会立刻停机报警，避免带故障运行引发的设备事故。
