力士乐CDL1MT4系列单杆铣削型液压缸

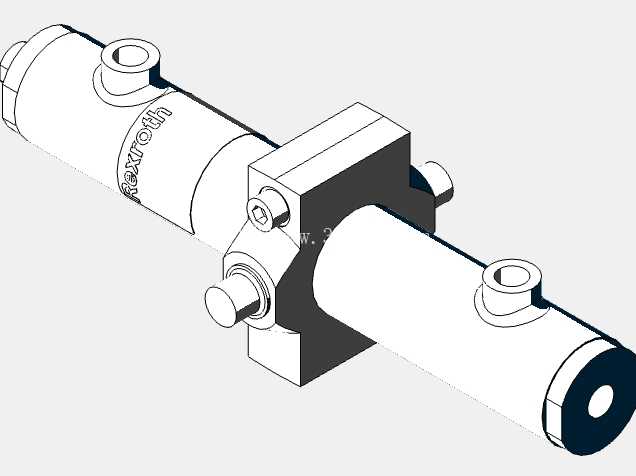

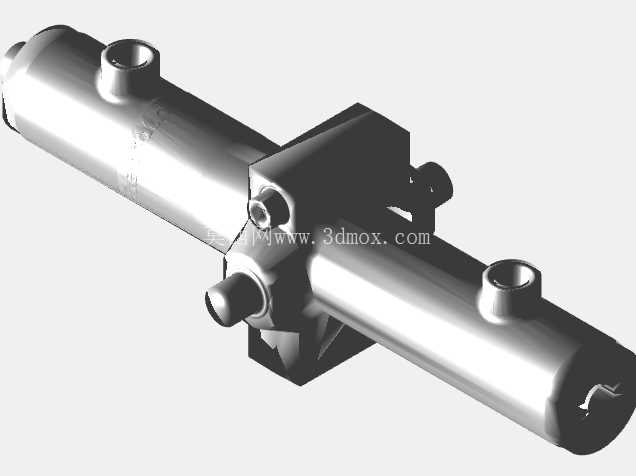

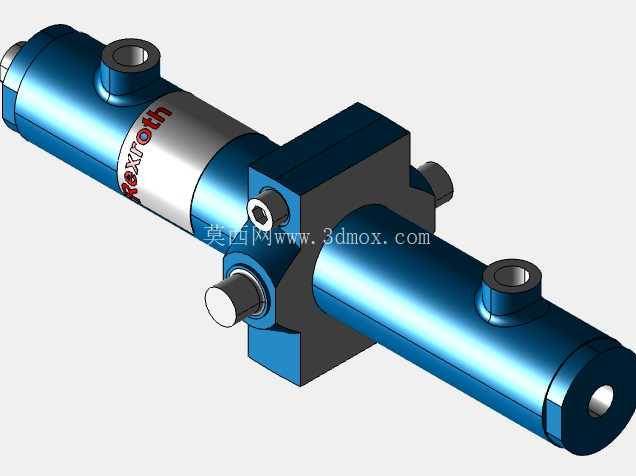

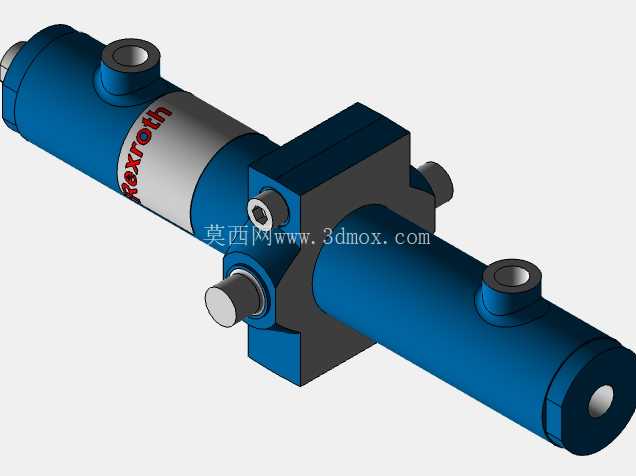

在各类工业液压传动系统中，单杆液压缸是实现直线往复做功的核心执行元件，这款对应力士乐CDL1 MT4系列的铣削型单杆液压缸，主要适配160bar额定工作压力的液压回路，常见应用在机床工装夹紧、汽车冲压线辅件驱动、自动化生产线工位推移、小型压力机主缸驱动这类需要稳定直线推力的场景中。从实际选型使用的角度看，该款缸采用耳轴式安装结构，也就是MT4安装形式，耳轴布置在缸筒底部位置，这种安装方式的优势在于允许缸体在工作过程中随负载摆动，适配存在一定角度偏移的铰接传动场景，比如翻板机构、摆臂驱动这类工况，能抵消安装同轴度误差带来的侧向力，避免活塞杆过早出现偏磨。

设计层面，这款缸的活塞直径为25mm，行程长度120mm，属于小缸径直连型单杆缸，缸体采用铣削加工的集成阀块连接结构，相比传统拉杆式缸体，铣削集成的结构能减少外接管路的数量，降低管路泄漏点，同时缩短整体安装长度，在空间紧凑的设备布局中更有优势。需要注意的是，常规MT4耳轴安装的适配缸径通常从40mm起步，这款25mm缸径的配置属于小规格适配款，在实际安装布局时需要核对耳轴的安装座尺寸，不能直接套用同系列40mm缸径的安装孔位参数，避免出现安装干涉。

从结构细节来看，缸筒两端的油口采用内螺纹连接形式，活塞杆端采用标准外螺纹连接负载，缸体上的集成阀块预留了液压锁、节流阀的安装位，可根据工况需求直接加装阀件，不用额外设计阀块安装支架。活塞杆表面做了硬化处理，配合耐磨导向环，能承受一定的侧向负载，适合铣削加工设备的夹具驱动这类存在小幅径向力的工况。在安装边界上，耳轴的同轴度需要控制在0.02mm以内，耳轴支座需要采用自润滑轴承配合，避免缸体摆动时出现卡滞；行程120mm的设计需要预留足够的活塞杆伸出空间，伸出端的安全距离至少要保留10mm以上，防止活塞撞缸。

实际应用中，这类小规格铣削型液压缸常被用在汽车冲压模具的顶出机构、小型自动化装配线的工件推移、机床的自动夹紧工位上，相比气缸，它的输出推力更大，运动更平稳，在160bar工作压力下，无杆腔的理论输出推力能达到近8kN，足够应对大部分中小型工装的驱动需求。设计建模时，缸体的铣削加工面需要标注形位公差，保证阀块安装面的平面度在0.01mm以内，避免阀件安装后出现密封泄漏；耳轴与缸体的连接采用过盈配合加焊接的形式，保证摆动过程中的连接强度，避免长期交变负载下耳轴出现松动脱落。另外，这款缸的活塞杆密封采用组合密封形式，能适应常规矿物液压油的工作介质，工作油温范围在-20℃到80℃之间，适配大部分工厂车间的常规工作环境，不需要额外加装冷却或加热装置就能稳定运行。
