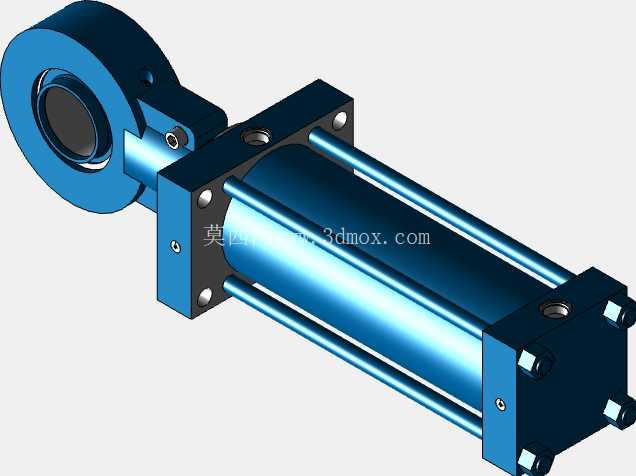

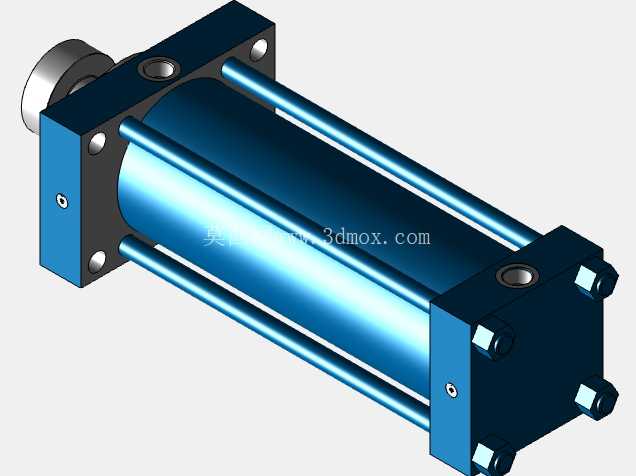

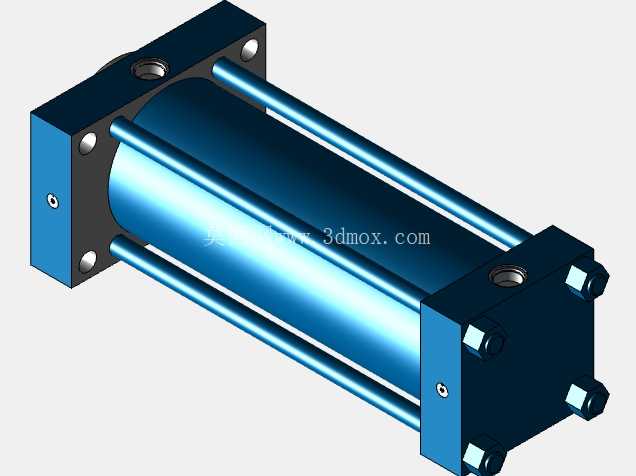

力士乐CDT3ME5拉杆型液压缸结构模型

在汽车冲压生产线的模具驱动工位、重型工装夹具的夹紧回路、大型物流设备的举升机构里，这类拉杆型液压缸是提供稳定直线推拉力的核心执行元件，区别于焊接缸的一体式结构，拉杆式的设计让缸筒、端盖的拆解维护更便捷，尤其适合冲压车间这类需要定期更换密封件、清理缸筒内壁油液杂质的高频运维场景。这款对应力士乐CDT3系列ME5安装形式的液压缸，采用T3样式的安装结构，缸头侧配置ME5矩头矩形法兰，安装时可以直接通过法兰上的螺栓孔将缸体固定在设备安装立板上，不需要额外制作安装支座，能有效缩减液压站、执行机构端的安装空间占用。从结构设计逻辑来看，缸体采用四根对称布置的合金拉杆将前后端盖与缸筒拉紧锁定，拉杆的预紧力经过精确计算，能够覆盖160bar标称压力下的缸筒轴向胀开力，即使在210bar的静态峰值负载下，端盖与缸筒的结合面也不会出现渗油、错位的问题。缸径设定为200mm，属于该系列里的大缸径规格，对应输出推力在标称压力下可以达到近50吨，完全能满足汽车覆盖件冲压模具的拉延、压边工序的推力需求，也适配重型压力机的物料顶出、工件夹紧工位的负载要求。行程长度设置为500mm，这个行程段属于冲压模具、自动化工装里的常用行程区间，既可以满足模具开合过程的位移需求，也不会因为活塞杆伸出过长导致杆体挠度超标，影响密封件的使用寿命。活塞杆的直径匹配大缸径的推力输出需求，杆体表面经过高频淬火+硬铬镀层处理，表面粗糙度控制在合理区间，既能减少防尘圈、斯特封等密封件的磨损，也能抵御冲压车间常见的金属碎屑、切削液飞溅带来的表面腐蚀、刮伤风险。油口采用B型管线连接形式，对应200mm缸径的通流需求，避免大流量供油时出现节流损失、油缸动作响应滞后的问题，油口的位置布置在缸筒两侧的对称位置，布管时可以根据设备的管线走向选择左侧或者右侧进油，不需要额外改动缸体结构。端盖上集成了缓冲结构的安装位，在活塞运行到行程端点时，缓冲柱塞会插入端盖的缓冲腔，通过节流缝隙逐步降低活塞的运行速度，避免活塞直接撞击端盖产生冲击噪音，也能延长缸体内部结构件的疲劳寿命，这一点在高速运行的冲压自动化生产线里尤为重要，频繁的端点撞击不仅会带来噪音污染，还会导致设备安装螺栓松动、模具定位精度偏移。密封件的配置可以根据实际使用场景选择不同的材质，比如普通矿物液压油工况下采用丁腈橡胶密封，在高温工况或者采用水乙二醇抗燃液压液的场景下，可以更换氟橡胶密封件，拉杆式的结构让密封更换不需要专用的压装工具，现场运维人员拆开拉杆螺母就能依次取出端盖、活塞组件，更换密封后重新按扭矩要求锁紧拉杆即可，相比焊接式油缸必须返厂维修的模式，能大幅减少设备停机维护的时间。安装边界上，法兰端的安装孔位采用对称分布设计，安装面的平面度要求控制在0.1mm以内，避免安装时缸体出现偏斜，导致活塞杆运行时出现别劲、密封偏磨的问题；活塞杆伸出端的连接可以根据负载形式选择内螺纹或者外螺纹连接，搭配浮动接头可以抵消一部分安装同轴度误差，避免活塞杆承受径向力导致杆体弯曲、导向套过早磨损。在三维建模过程中，这类油缸的模型需要重点还原拉杆的分布位置、法兰安装孔的坐标尺寸、油口的螺纹规格与伸出长度、活塞杆伸出端的连接尺寸，这些参数都是设备设计阶段做干涉检查、安装空间校核的核心依据，比如在做冲压模具的三维装配时，需要核对油缸伸出到最大行程时，活塞杆端部与模具压边圈的连接位置是否存在干涉，油缸缩回时缸体尾部是否会和模具的其他结构件产生碰撞，同时还要预留出油管接头的安装空间、扳手操作空间，避免后期现场装配时出现油管装不上、维护时扳手无法操作的问题。另外，这类标准系列的液压缸在做设备选型时，三维模型的准确性直接影响整体设计的效率，不需要设计人员再手动测绘油缸的外形尺寸，直接调用准确的模型就能完成整体布局，减少设计阶段的尺寸核对工作量，也能避免因为尺寸偏差导致的后期安装返工。
