旋转转直线运动曲柄滑块传动结构

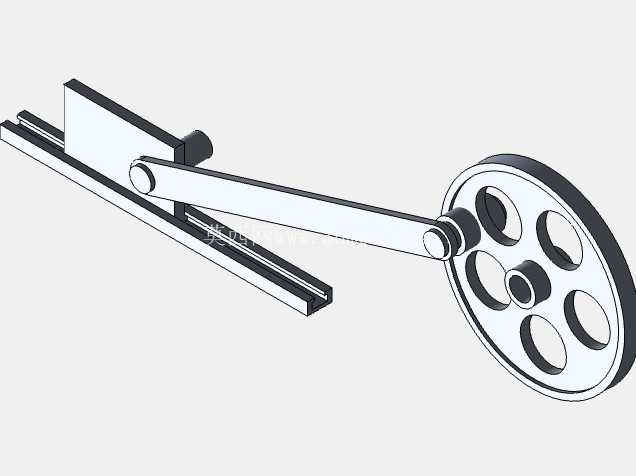

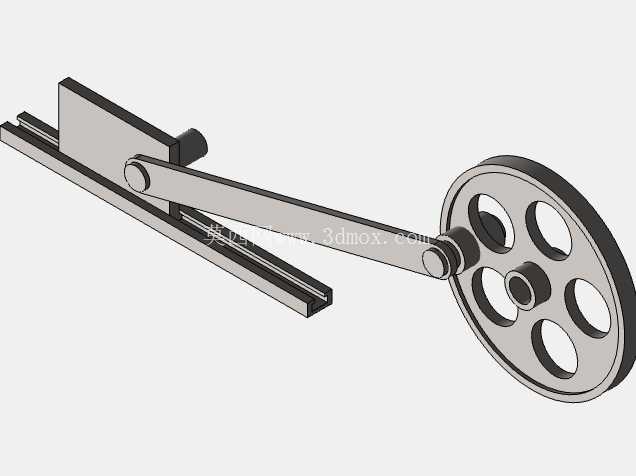

在冲压生产线、小型锻压设备以及需要实现连续旋转到往复直线动作转换的工位上，这类曲柄滑块结构是应用频次极高的核心传动单元。不同于直驱式的直线往复驱动方案，这套结构依托曲柄的定轴回转特性，搭配连杆的铰接传动，能够将飞轮端输入的匀速旋转运动，平稳转化为滑块沿导轨方向的高频次往复直线动作，整套传动链没有复杂的中间换向构件，运动传递过程的能量损耗控制在较低水平，适合长时间连续运行的生产工况。

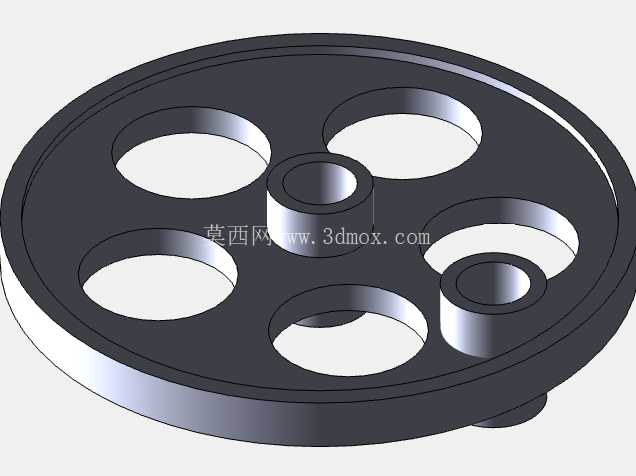

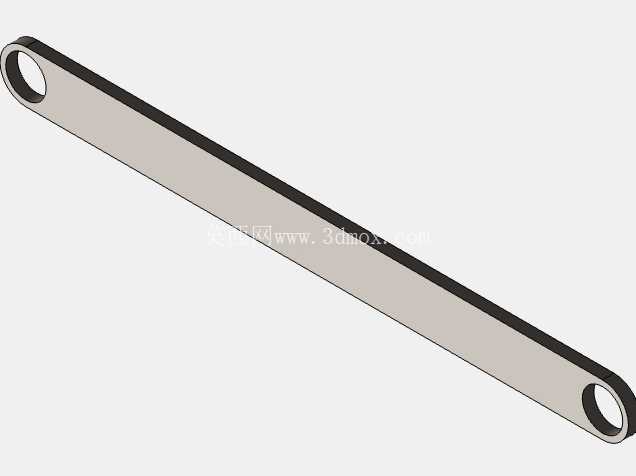

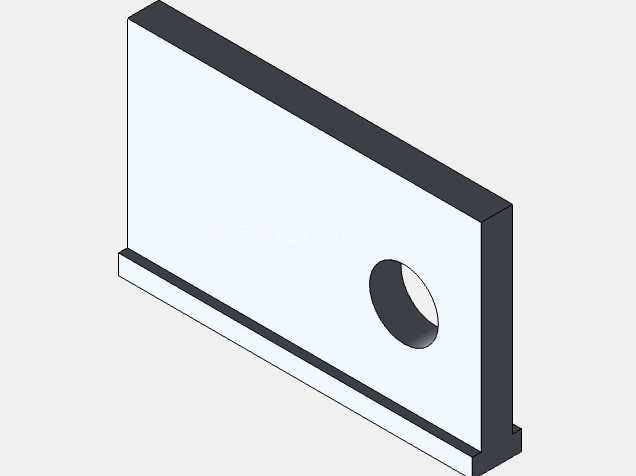

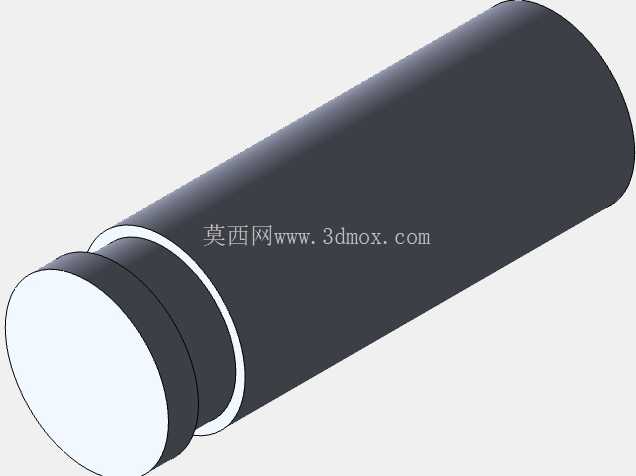

从结构设计逻辑来看，这套机构的曲柄端采用带减重孔的轮盘式结构，既可以作为传动曲柄的安装基体，也能依托自身轮缘质量储存旋转惯性，平衡滑块往复运动过程中的速度波动，降低驱动端的负载冲击。连杆两端均采用铰接副设计，与曲柄销、滑块铰接处预留了标准的转动配合间隙，避免运动过程中出现卡滞，同时铰接位置的接触面做了等强度设计，能够承受往复传动过程中的交变拉压载荷。滑块部分采用与平行导轨配合的滑动接触面，导轨的导向长度覆盖滑块的全行程范围，保证滑块运动过程中不会出现偏摆，直线运动的精度能够满足冲压、送料等工位的动作要求。

实际应用中，这套结构的安装边界需要重点匹配三个核心尺寸：一是曲柄的回转半径，这个参数直接决定滑块的最大行程，选型时需要结合工位的实际动作行程需求确定，同时要预留10%左右的行程余量，避免滑块运动到极限位置时出现刚性碰撞；二是连杆的中心距，连杆长度与曲柄回转半径的比值会直接影响滑块的运动速度特性，比值越大滑块在行程中段的速度越平稳，比值越小则滑块的急回特性越明显，需要结合工位的动作节拍要求调整；三是导轨的安装跨距，平行导轨的跨距需要与滑块的宽度匹配，保证滑块在全行程内的导向支撑刚度，避免侧向载荷导致导轨磨损加剧。

在汽车冲压零部件生产线上，这类结构常作为小型冲压工位的主传动单元，配合上模安装座可以完成小型钣金件的冲孔、压印等工序，相比液压驱动的冲压单元，这套机械传动结构的动作节拍更快，维护成本更低，适合大批量连续生产的场景。在自动化送料工位上，调整曲柄的回转半径后，这套结构也可以作为直线送料的驱动单元，带动料槽完成定距的往复送料动作，送料精度可以通过调整曲柄的初始安装角度进行微调，适配不同尺寸工件的送料步距要求。

设计这套结构的三维模型时，需要重点校验各铰接副的运动干涉情况：当曲柄回转到与连杆共线的两个极限位置时，要确认滑块与导轨端部、曲柄轮盘与机架安装面之间不存在干涉，同时要核算连杆在最大传力角度下的结构强度，避免长时间交变载荷下出现连杆变形。导轨的安装面需要设计定位基准面，保证两根导轨的平行度公差控制在合理范围内，否则滑块运动过程中会出现卡滞、磨损加剧的问题。滑块与导轨的配合面需要预留润滑介质的存储空间，方便日常维护时加注润滑脂，降低滑动摩擦带来的零件损耗。

不同于复杂的多连杆传动结构，这套曲柄滑块结构的零件数量少，加工工艺性好，曲柄轮盘、连杆、滑块都可以采用常规的机加工工艺完成制造，不需要特殊的定制加工设备，后期维护时的备件更换成本也更低。在轻载工况下，铰接副可以采用自润滑轴承，减少日常维护的频次；在重载冲压工况下，铰接副可以采用铜套配合稀油润滑的方案，提升铰接位置的承载能力，延长零件的使用寿命。整套结构的驱动端可以直接连接标准的减速电机输出轴，不需要额外的换向传动机构，整体安装布局紧凑，能够适配各类设备内部的狭小安装空间。
