模块化可调式太阳能电池板地面安装支架

在分布式光伏电站的现场施工环节，支架系统的选型直接决定了组件安装效率、后期运维便捷性以及整体结构的抗风载、雪载能力，这套采用C型钢材搭建的模块化太阳能电池板安装结构，正是针对中小规模地面光伏、平屋顶光伏场景的通用安装需求设计。不同于定制焊接的一体式支架，这套结构全程采用标准化紧固件完成装配，现场施工不需要配备焊接设备，仅需常规扭力扳手即可完成全部组装作业，能大幅缩短户外施工的周期，也避免了现场焊接带来的防腐层破坏、焊缝质量不稳定等常见问题。

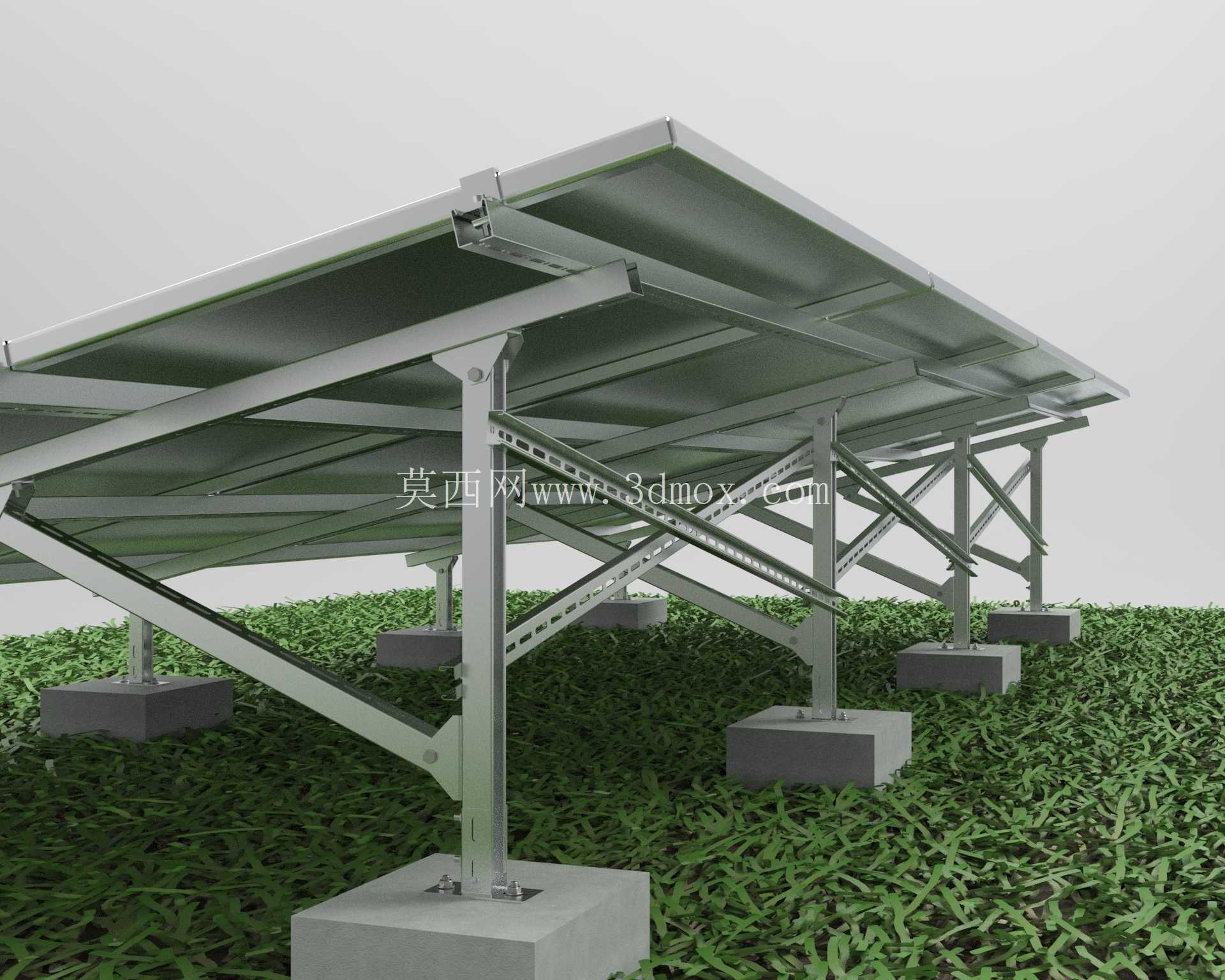

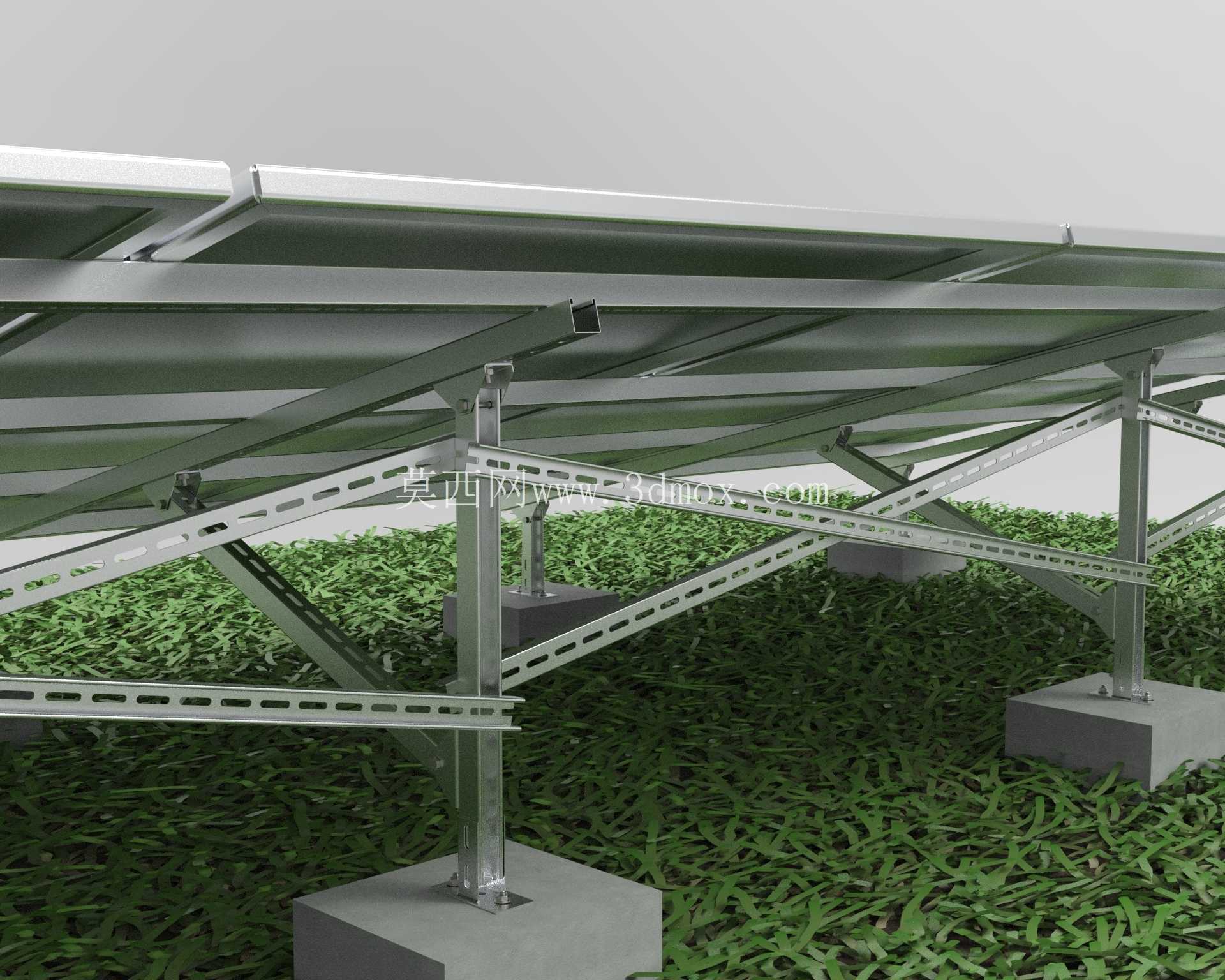

从结构受力的角度设计时，主承重轨选用41×41毫米规格的C型槽钢，这类型材的截面惯性矩适配常规多晶、单晶光伏组件的排布荷载，即使在沿海阵风较大的区域，也能保证组件排布后不会出现型材挠度超标的问题，主轨沿组件长边方向布置时，单根型材的支撑跨度可以覆盖四块标准组件的安装宽度，减少了基础支墩的布设数量，降低了现场基础施工的物料与人工成本。而辅助支撑与横向横梁选用41×21毫米规格的C型槽钢，这类截面的型材自重更轻，主要承担组件的横向定位与辅助传力作用，在保证整体结构刚度的前提下，尽可能降低整套支架的钢材用量，控制整体结构的自重荷载，避免对屋面防水层造成额外的承压负担。

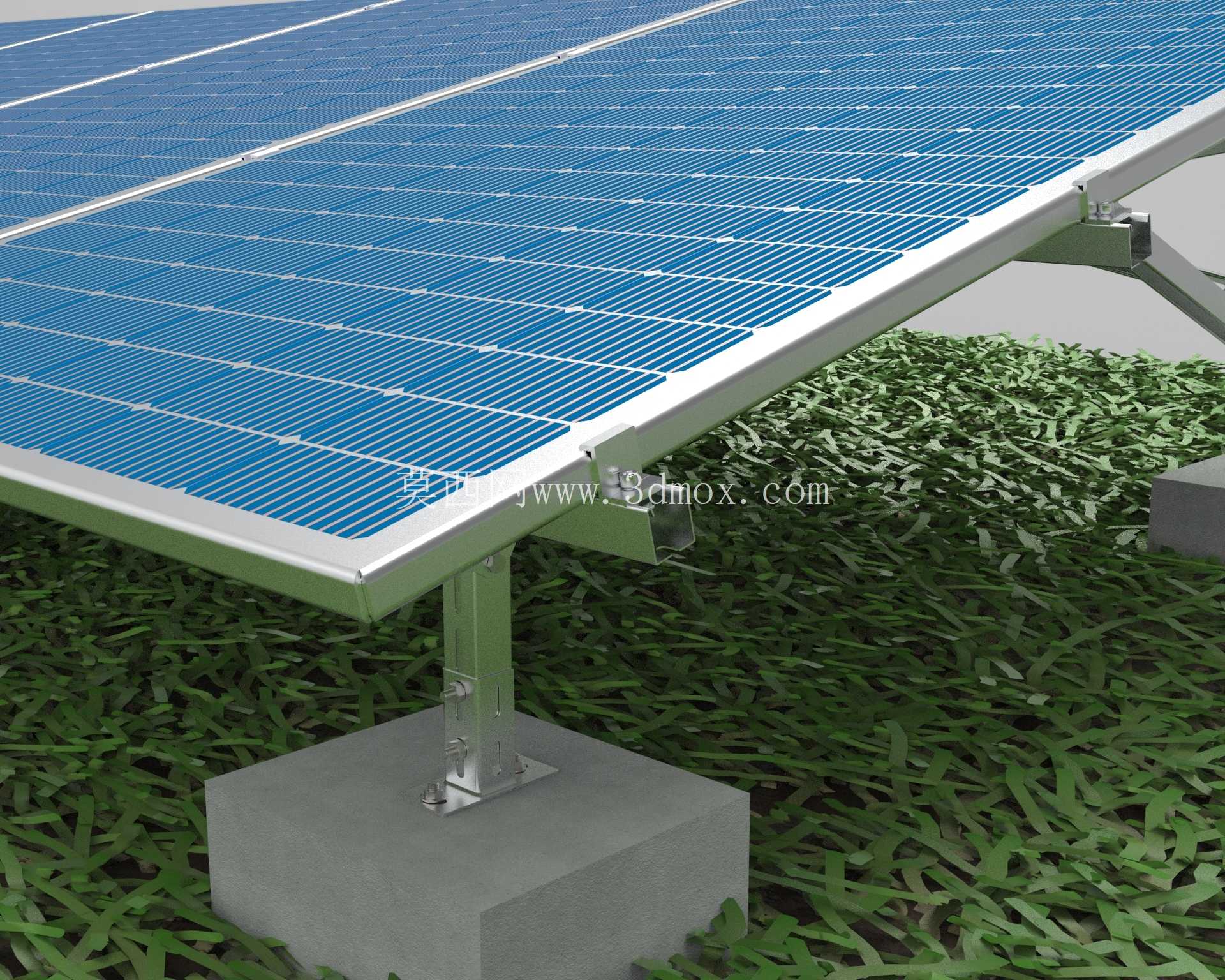

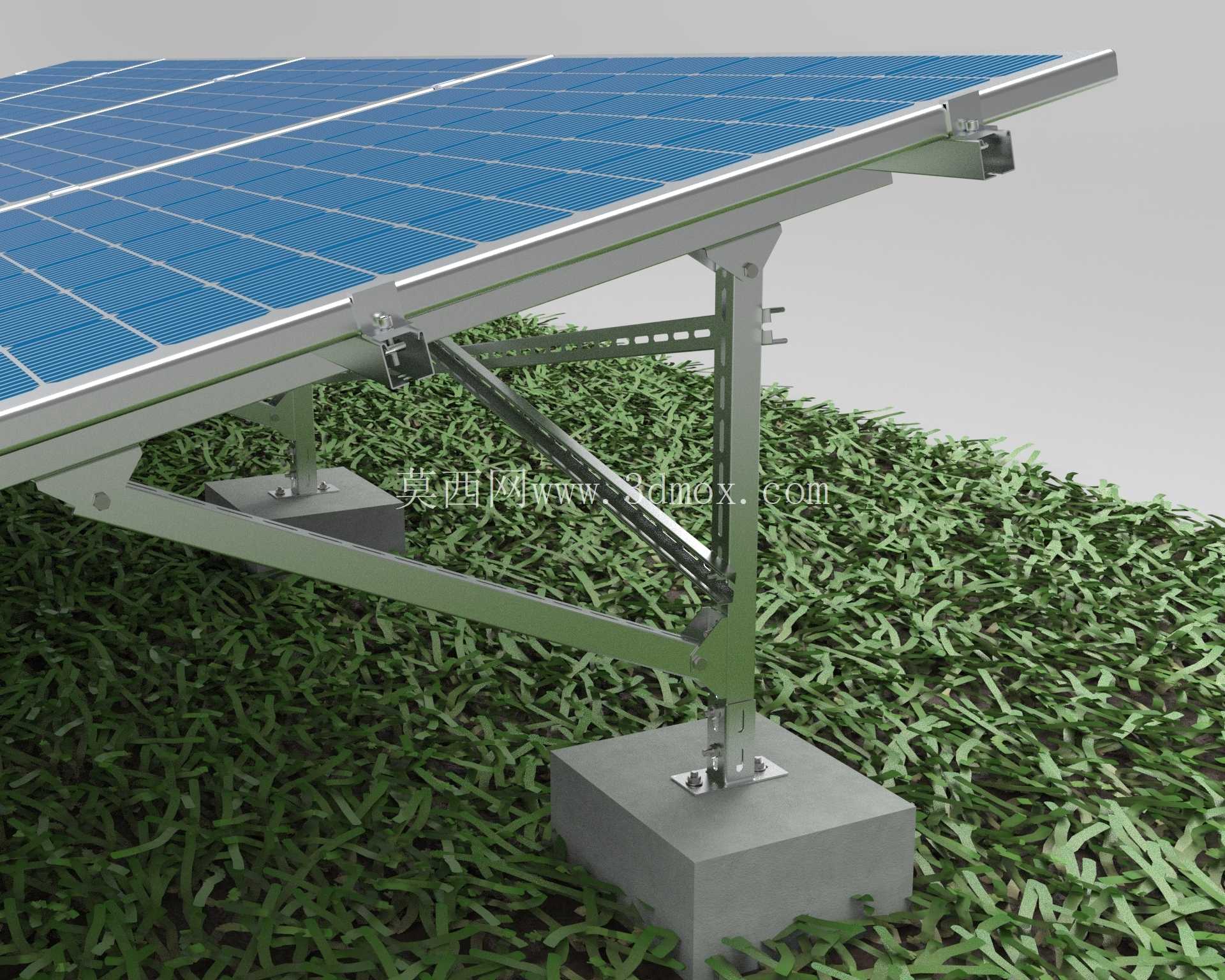

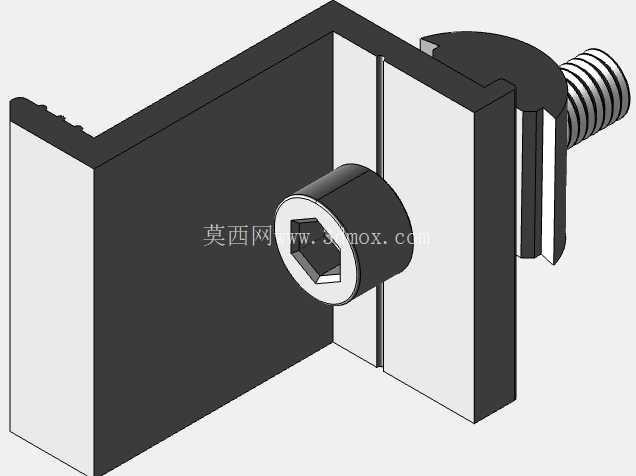

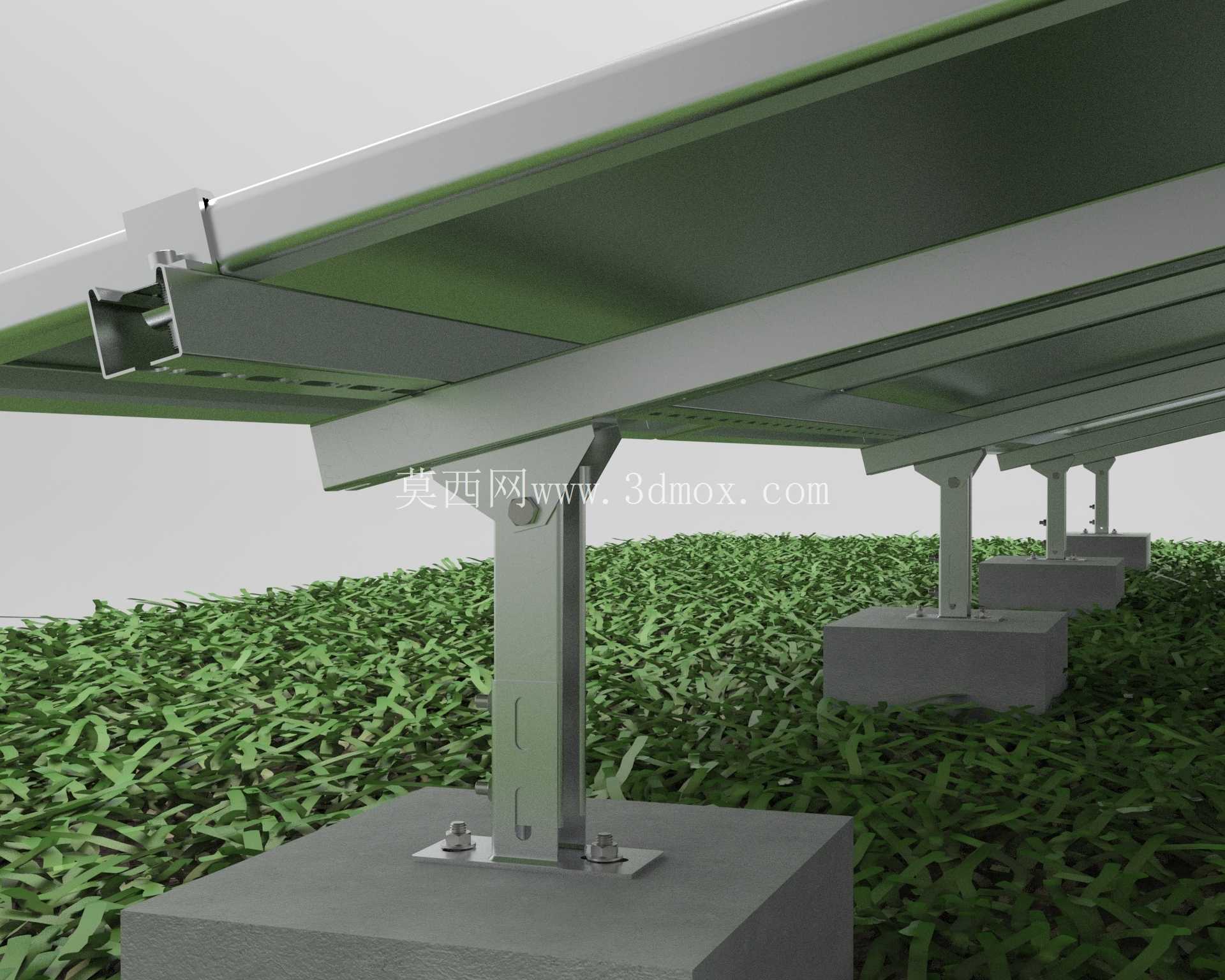

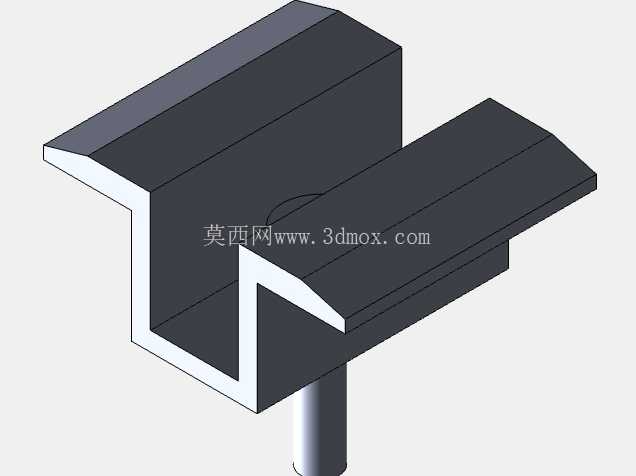

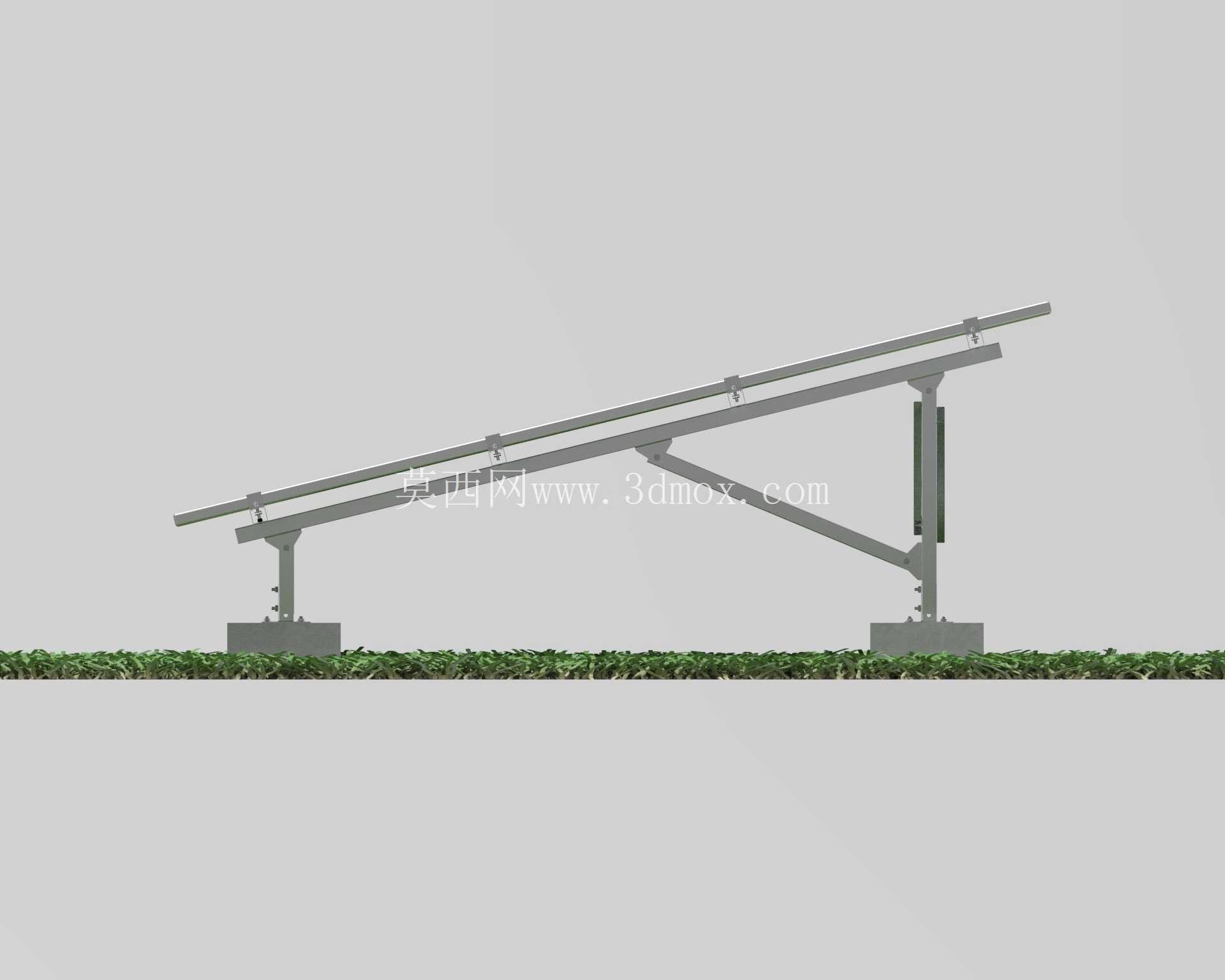

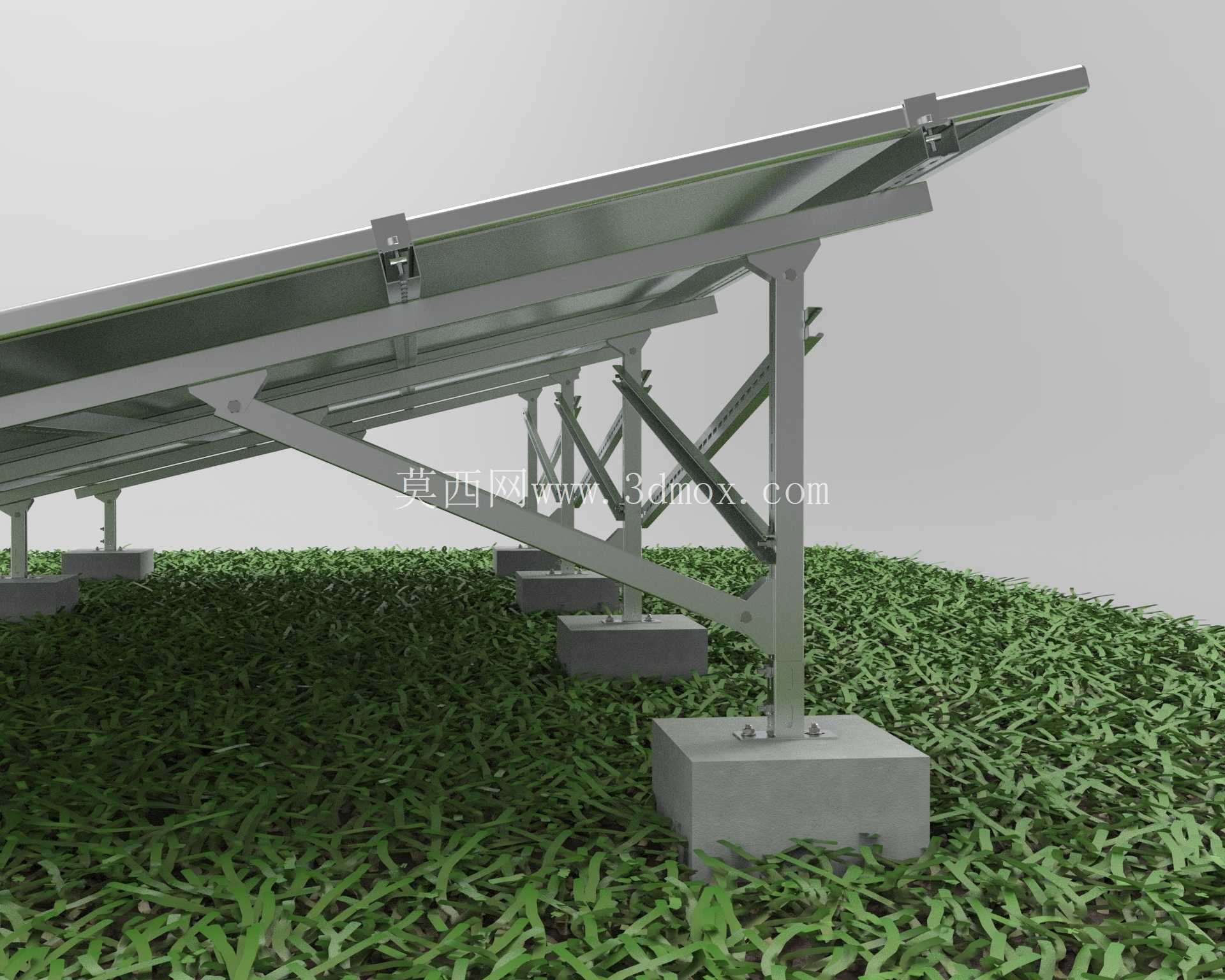

整套支架的倾角调节结构依托C型钢的长圆孔设计实现，不需要额外加工定制铰接件，仅通过弹簧螺母与螺栓的锁紧位置调整，就能根据项目所在地的纬度匹配最佳的组件安装倾角，保证光伏组件全年接收的太阳辐射量处于最优区间。组件与支架横梁的连接也采用标准压块配件，适配不同厚度的常规晶硅组件，后期如果需要更换组件规格，不需要对支架主体结构做改动，仅需调整压块的固定位置即可完成适配。基础连接端采用预制混凝土支墩的固定方式，不需要在地面做大面积混凝土浇筑，对于临时布设的光伏项目、或者不允许破坏地面防水层的屋顶场景，这种无穿孔的安装方式能大幅降低施工对原有场地的破坏，项目拆除后也能快速恢复场地原貌，所有钢结构配件都可以重复拆装利用，不会产生过多的施工废弃物。

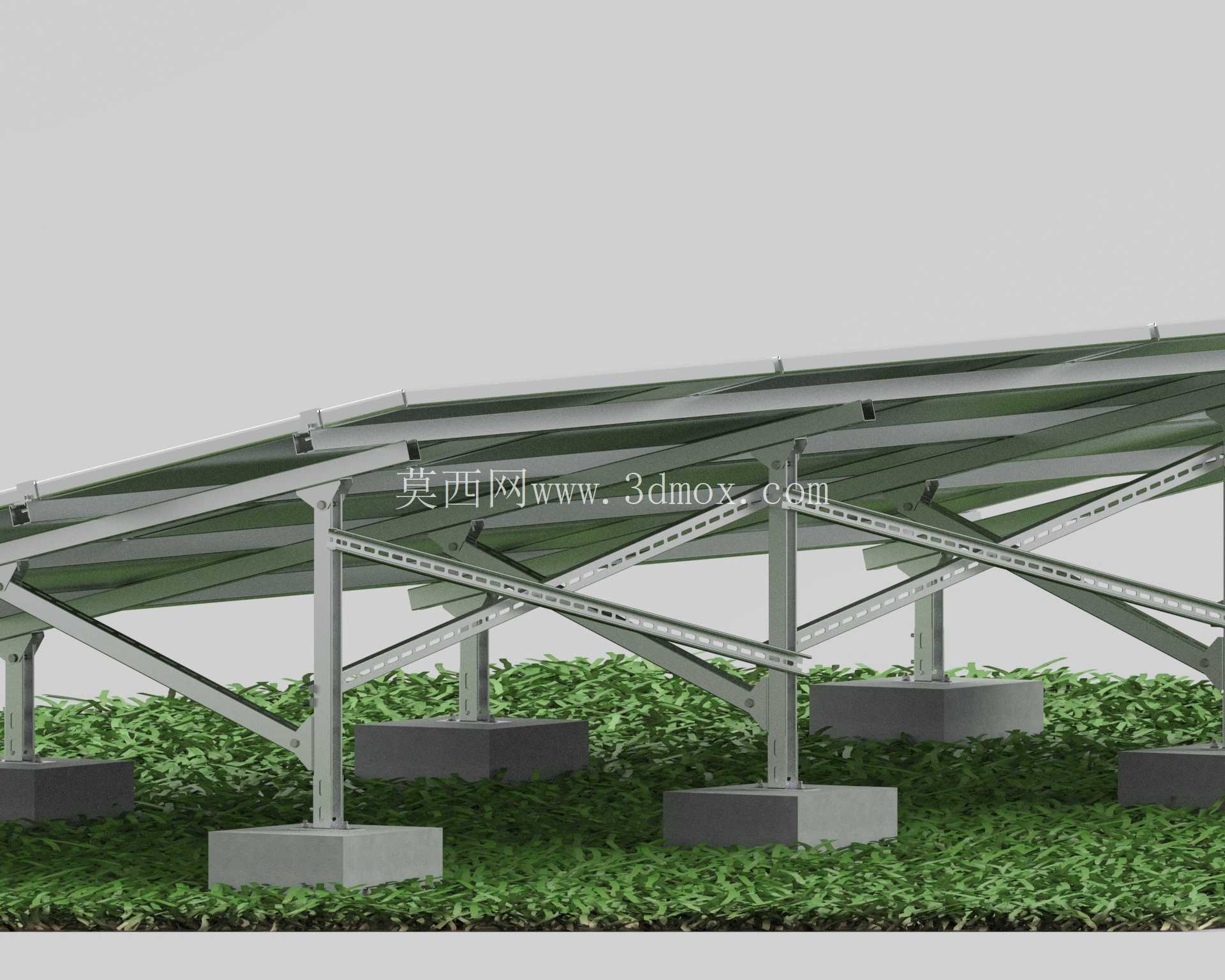

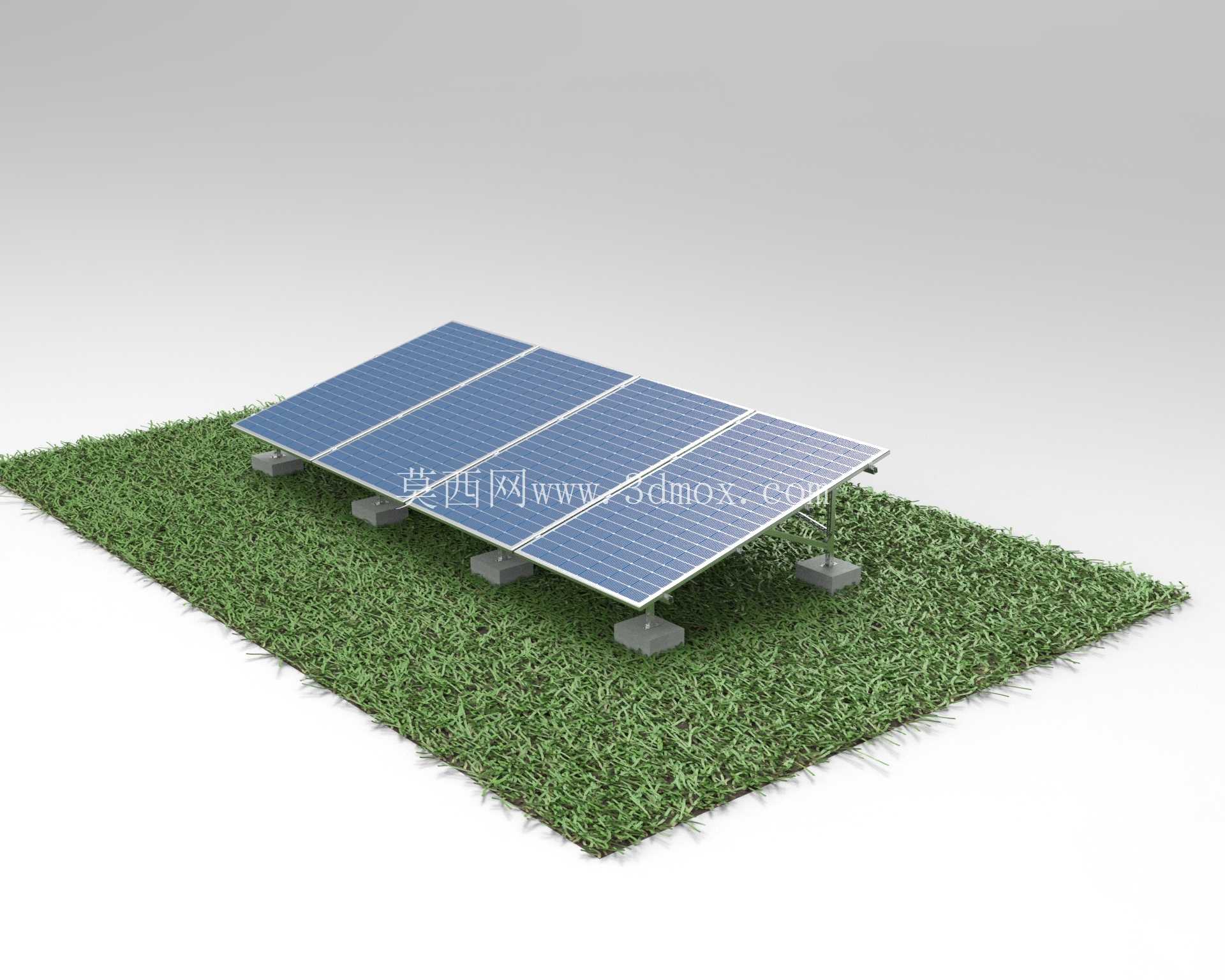

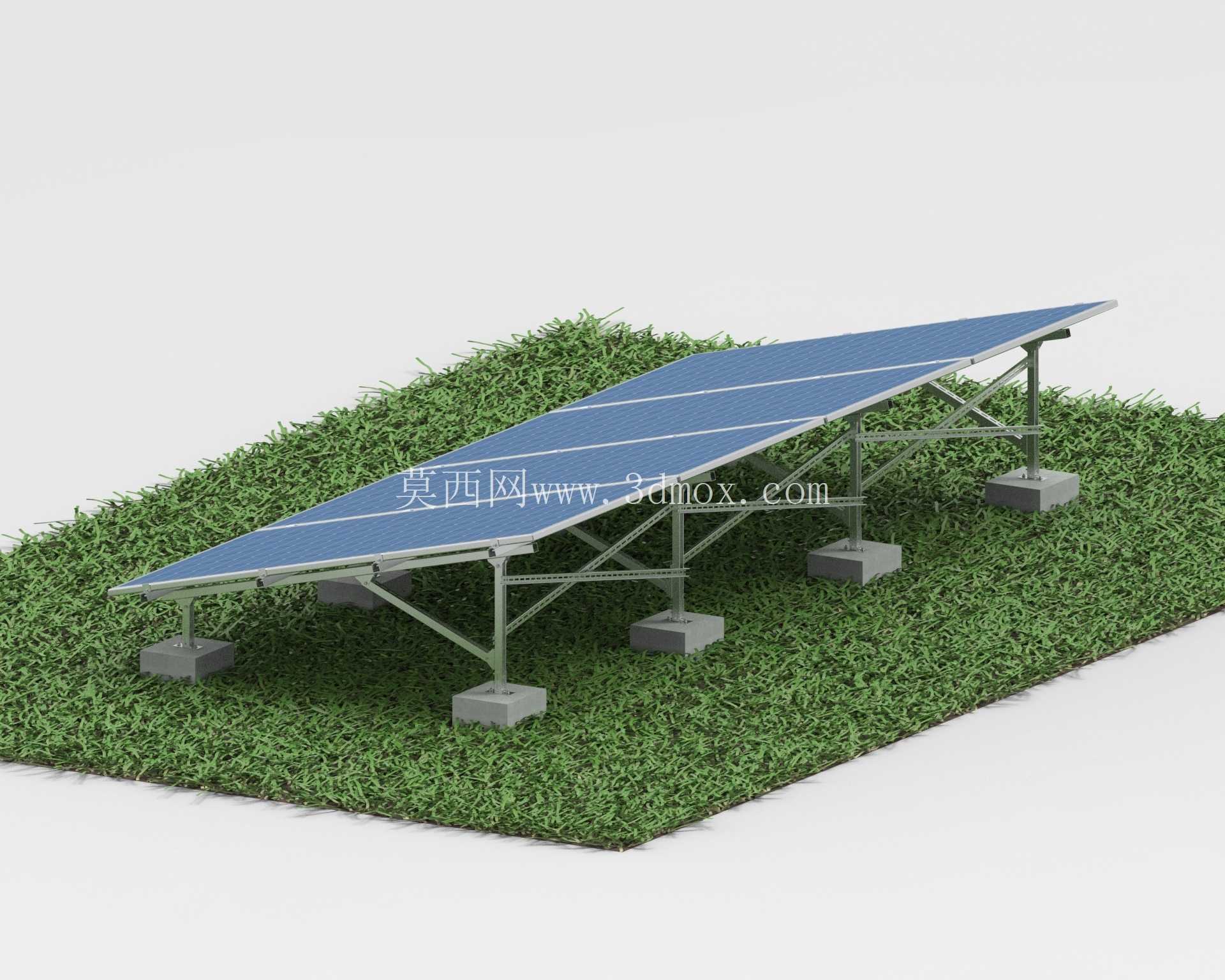

从安装边界来看，这套支架的单组排布单元适配四块标准尺寸的晶硅光伏组件，组件排布后的下端离地间隙预留了足够的通风空间，能避免组件背面因通风不畅导致的工作温度过高，保证组件的发电效率，同时足够的离地间隙也方便后期运维人员进入组件下方清理杂草、检查线路连接情况，不会出现运维空间不足的问题。所有钢结构配件的连接点都采用防滑锁紧结构，螺栓配设防松垫片，即使在长期风振的作用下，也不会出现连接件松动的问题，整套结构的防腐处理采用热浸锌工艺，能适应户外高湿、高盐雾的使用环境，结构设计使用寿命能匹配光伏组件25年的运行周期，不需要在使用周期内做频繁的防腐维护。

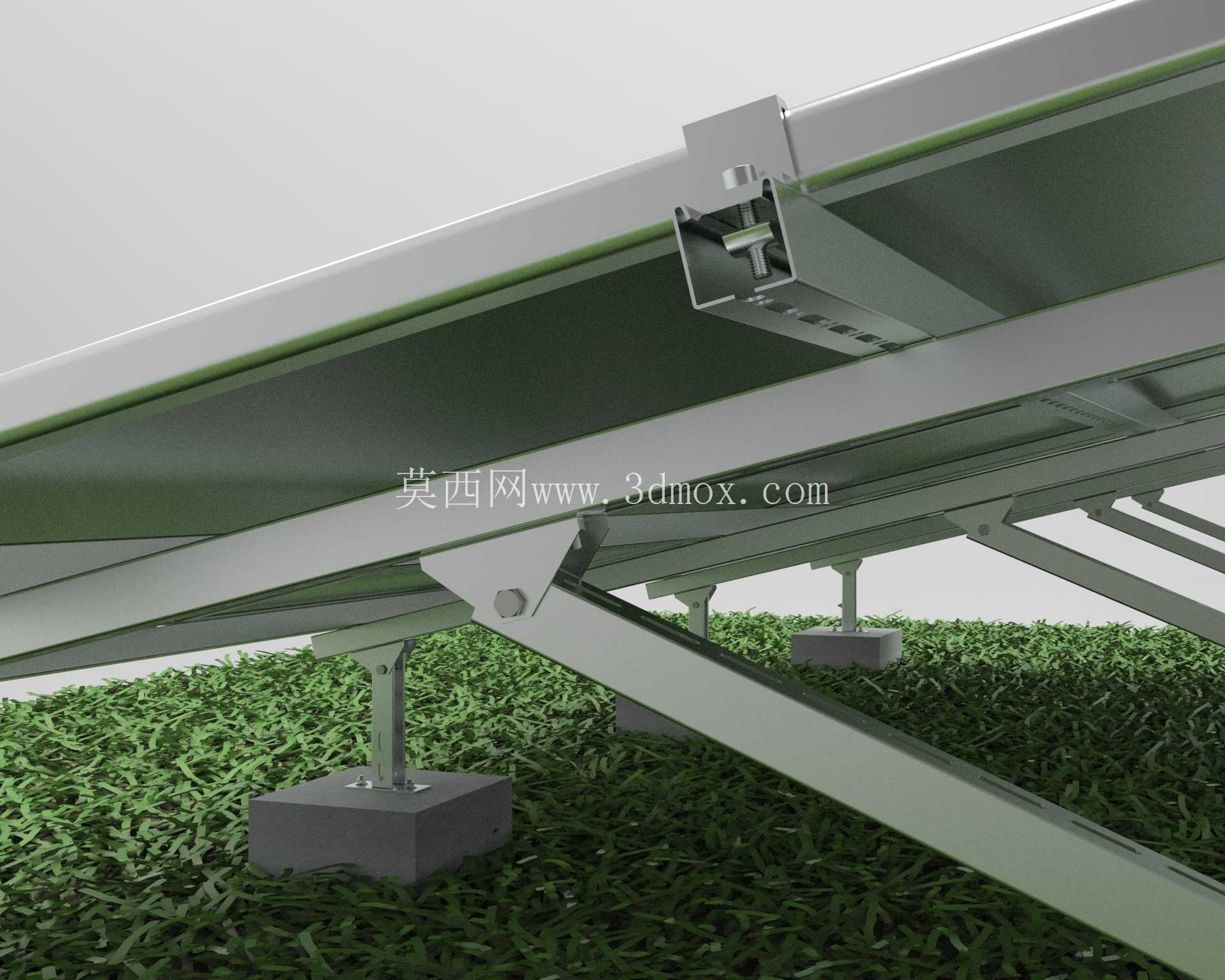

在三维建模过程中，这套结构的所有型材都采用参数化建模方式，C型钢的截面参数、孔位间距都可以根据实际项目的组件尺寸、荷载要求做快速调整，紧固件全部采用标准件模型库调用，能快速生成不同排布规模的支架装配体，也能直接导出工程所需的下料尺寸、装配孔位图纸，减少结构设计阶段的重复建模工作量。模型中还原了实际装配的所有细节，包括弹簧螺母的卡装位置、压块与组件边框的贴合间隙、支墩与主轨的连接方式，能直接用于施工前的装配工艺模拟，提前排查不同配件之间的装配干涉问题，避免现场施工时出现孔位不对、配件无法安装的情况。
