力士乐CGH1系列铣削型双杆耳轴气缸

在重型冲压生产线、大型工装夹具的往复驱动工位，以及需要执行元件随负载做小角度摆动的自动化作业场景里，这类耳轴安装的铣削型双杆气缸是非常常见的执行部件。不同于常规法兰或脚架安装的气缸，耳轴安装结构允许缸体绕固定轴做定轴旋转，能够适配驱动端存在弧线运动轨迹的工况，比如冲压线上的工件抬升摆臂、工装夹具的压紧摆杆、重型设备的舱门开合机构，都能通过这类安装形式抵消动作过程中的径向附加应力，避免活塞杆承受侧向弯矩导致密封件过早磨损。

这款双杆气缸的缸体采用铣削加工成型的高强度壳体，额定工作压力可达25MPa，能够在重载、高频往复的作业环境下保持稳定的输出力，不会因为长期冲击负载出现缸体变形或者连接部位松动的问题。设计阶段针对耳轴安装的受力特性做了专门的结构强化，耳轴与缸体的连接位置做了加厚处理，能够承受摆动过程中产生的交变径向载荷，避免长期使用后出现耳轴变形、缸体开裂的问题。活塞杆表面做了硬化处理，表面粗糙度控制在适配密封件长期摩擦的区间，既能降低往复运动的摩擦阻力，也能减少外界粉尘、切削液对杆体的腐蚀，延长密封件的更换周期。

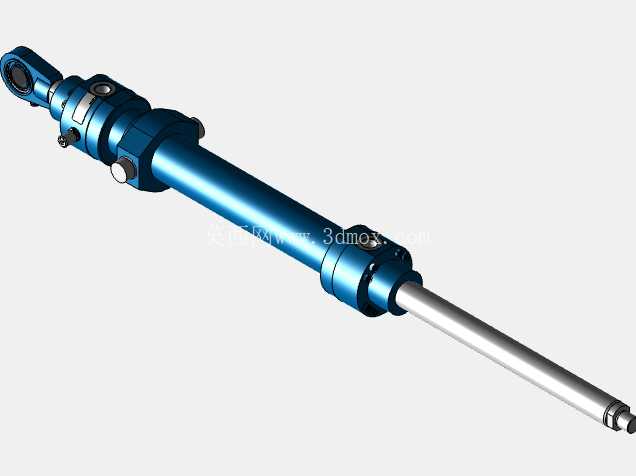

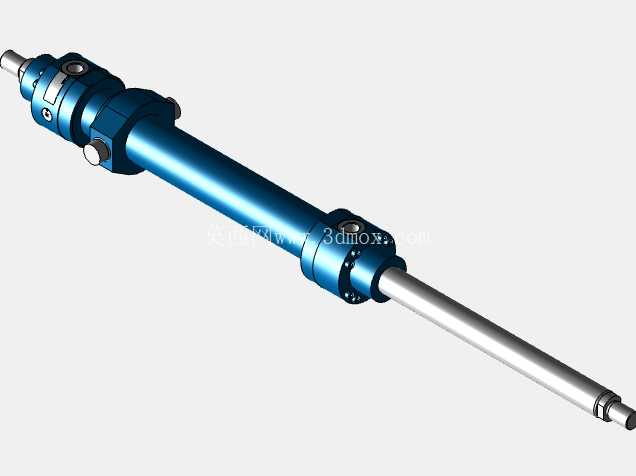

从安装边界来看，这款气缸的缸径为63mm，配置的活塞杆直径有36mm和45mm两种可选，本次对应的是450mm行程规格，耳轴直径为35mm，耳轴长度为40mm，端口螺纹为G3/4规格，活塞杆端连接螺纹为M28x1.5（适配36mm杆径）或M30x2（适配45mm杆径）。选型时需要注意，耳轴安装的气缸在布置安装空间时，除了要预留缸体本身的直线运动空间，还要预留缸体绕耳轴摆动的角度空间，避免动作过程中缸体与周边的结构件发生干涉。同时在安装时需要确认耳轴座的同轴度，两个耳轴支撑座的轴线偏差不能超过允许范围，否则会导致缸体摆动卡滞，额外增加活塞杆的侧向负载。

在实际设备维护中，这类气缸的常见故障点多与安装偏差有关，如果耳轴座安装不同心，或者摆动负载超出设计范围，会导致活塞杆密封偏磨，出现漏气、输出力不足的问题。设计选型时，除了核对行程、缸径、安装尺寸，还要确认动作过程中的最大摆动角度是否在气缸允许的范围内，对于存在高频冲击的工况，需要在行程两端配置缓冲结构，避免活塞直接撞击端盖，损坏内部密封和缓冲部件。另外，耳轴位置需要定期加注润滑脂，减少耳轴与支撑座之间的转动磨损，避免长期使用后出现旷量，影响动作精度。

从三维建模的角度来看，这类气缸的建模重点在于准确还原耳轴的安装位置、各段外圆的同轴度、连接螺纹的规格尺寸，以及进出油口的位置和角度，确保在做整机装配干涉检查时，能够准确模拟气缸摆动过程中的空间位置，避免后期实际装配时出现管路干涉、结构碰撞的问题。建模时需要注意缸体上的工艺凸台、油口接头的安装空间，预留出扳手操作的空间，方便后期现场安装和维护。
