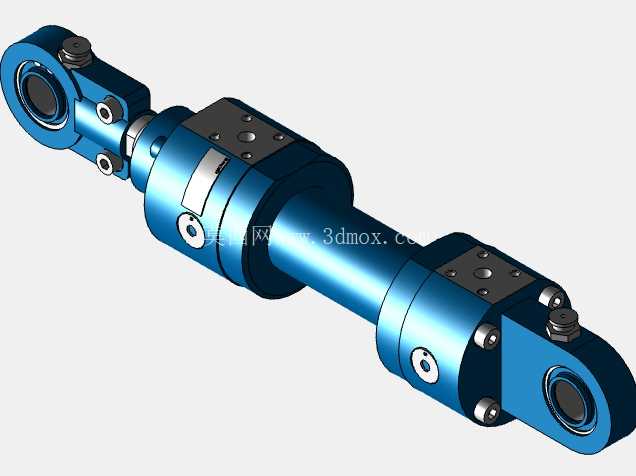

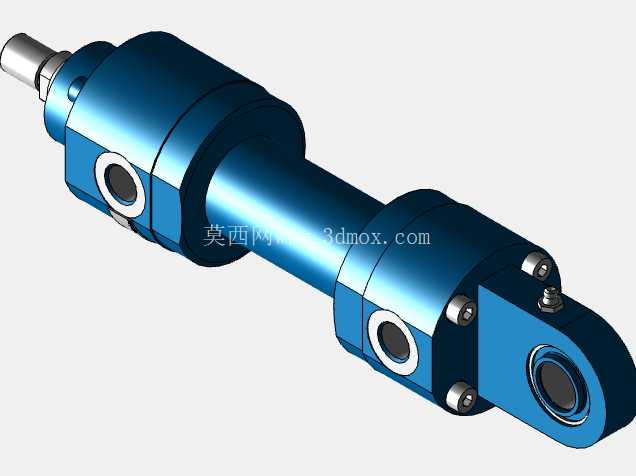

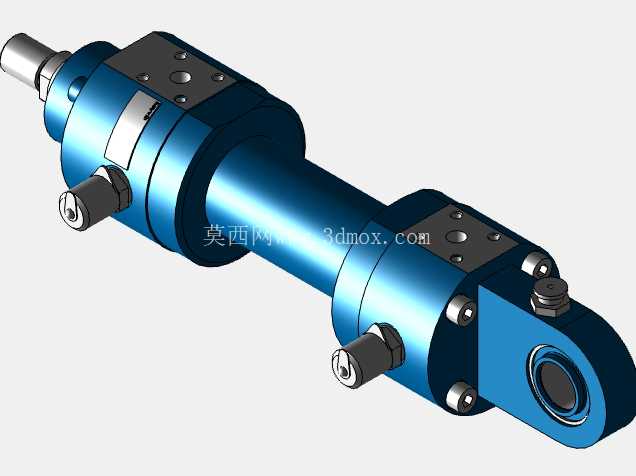

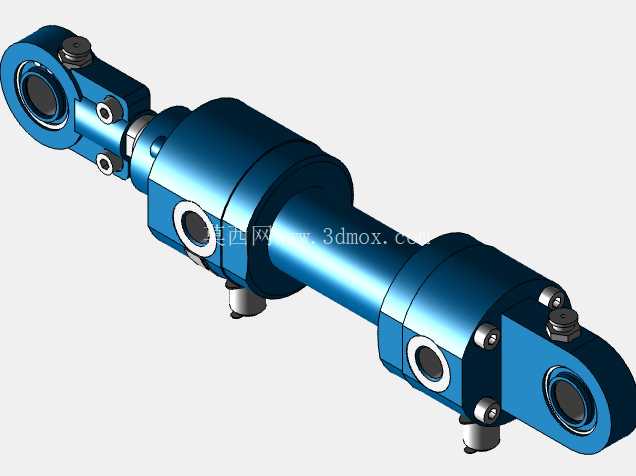

力士乐CDH2系列MP5安装研磨型单杆液压缸

在重型冶金设备、大型压机、港口起重机械这类长期承受交变重载、工况环境存在粉尘与切削液飞溅的液压系统中，执行元件的可靠性直接决定整线的运行稳定性，这款符合ISO6022与DIN24333标准的单杆研磨型液压缸，正是针对这类高负载连续作业场景开发的执行部件。从安装适配性来看，MP5安装形式采用缸底自带对中U形铰轴结构，安装时无需额外加工定位止口，铰轴自带的对中弧面可自动补偿安装面的小角度偏差，降低现场安装的同轴度调整难度，尤其适合主机架存在焊接变形、安装基座加工精度有限的重型设备场景，避免因安装别劲导致的杆端密封偏磨、导向套异常磨损问题。产品的核心功能是将液压系统的压力能转换为直线往复机械能，缸筒内壁采用高精度研磨加工工艺，表面粗糙度控制在合理区间，配合活塞上的组合密封件，可在25兆帕的标称工作压力下长期稳定运行，内泄漏量控制在行业标准允许的极低水平，避免重载保压工况下的压力掉压问题，满足重型设备夹紧、顶升、重载推拉这类对保压性能有要求的工序需求。从设计思路上，这款缸采用了模块化的参数适配逻辑，针对40毫米缸径规格，活塞杆提供25毫米与28毫米两种直径选项，设计人员可根据实际负载的抗屈曲需求灵活选型：当行程较短、负载侧向力较小时可选25毫米活塞杆降低运动惯量，当长行程工况、存在较大侧向载荷时选用28毫米活塞杆提升杆体刚性，避免长行程伸出时的杆体弯曲变形。以本次呈现的60毫米行程规格为例，两种杆径对应的缸体总重量差异控制在0.1千克级别，不会对主机的负载惯量造成明显影响，同时每100毫米行程的附加重量经过精准核算，方便设计人员在整机重量核算阶段快速估算元件重量，避免后续整机配重出现偏差。外形尺寸与安装边界方面，40毫米缸径规格的缸体外径经过紧凑化设计，在保证缸筒壁厚满足耐压要求的前提下，尽可能缩小径向尺寸，适合安装空间局促的主机布局；两端U形铰轴的安装孔尺寸、铰轴跨距均严格遵循对应标准尺寸，可直接替换同规格的标准液压缸，无需修改主机的安装接口，降低设备改造与备件替换的成本。缸体两端的油口采用标准公制螺纹连接，油口位置经过优化，避免管路安装时与周边结构件发生干涉，同时杆端与缸底的铰接孔内预留了润滑脂注油通道，可定期对铰接销轴进行润滑，降低铰接副的磨损速率，延长元件的整体使用寿命。在密封结构设计上，导向套采用了复合耐磨材质，可承受一定的侧向载荷，配合多道组合密封，既可以防止内部液压油外泄漏，也可以阻挡外部粉尘、切削液进入缸体内部，适配冶金、重型机床这类工况环境较为恶劣的应用场景，减少密封件的更换频次，降低设备的维护成本。
