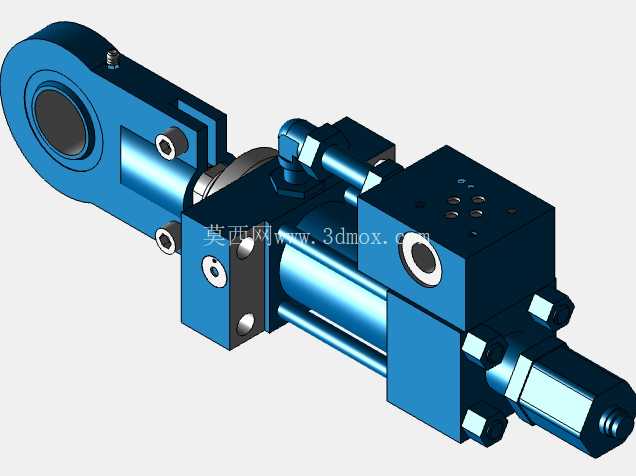

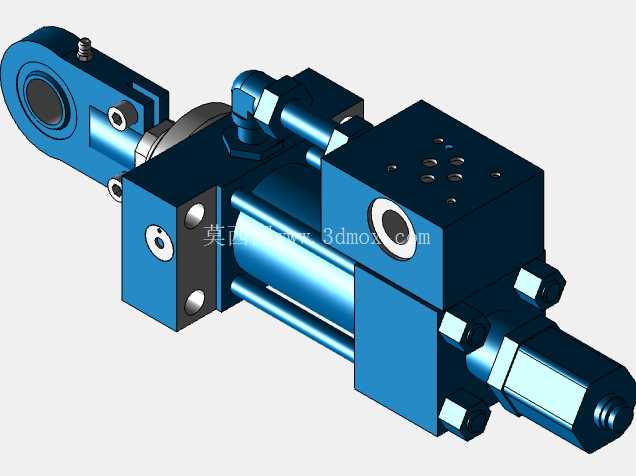

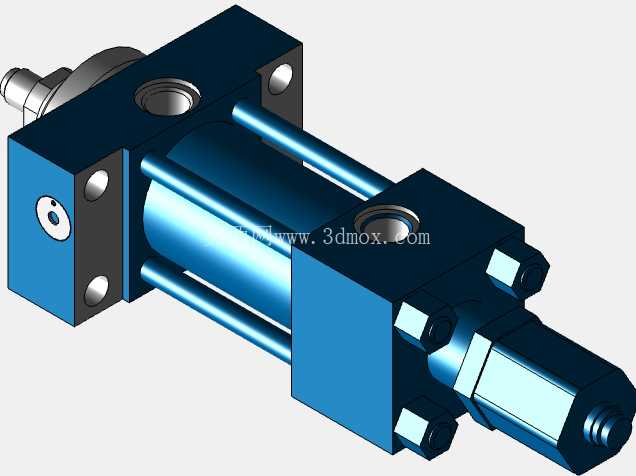

带位置测量系统的ME5法兰拉杆油缸

这款带集成位置测量单元的拉杆式液压油缸，在常规拉杆油缸的结构基础上做了功能延伸，主要面向需要精准位移反馈的液压回路场景，常见于汽车冲压线的模具工位进给、自动化焊装线的工件定位顶紧、专用机床的工装夹紧进给这类对行程位置有闭环控制要求的工位。从结构设计逻辑来看，缸体采用四根通长拉杆将缸筒、前后端盖锁紧的经典拉杆缸结构，相比焊接缸体，拉杆结构的密封件更换维护更便捷，端盖受力均匀，在16MPa额定工作压力下的长期运行稳定性更有保障，适配绝大多数工业液压系统的常规压力等级。安装端采用ME5规格的头部矩形法兰安装形式，这种安装方式的法兰面直接贴合设备安装基面，靠法兰止口做径向定位，安装螺栓承受的倾覆力矩更小，相比脚架安装、耳轴安装的形式，在轴向进给的工位上能获得更好的刚性，避免进给过程中缸体出现偏摆，尤其适合短行程、高频次往复动作的工况。集成的位置测量系统直接布置在缸体尾部，不需要额外在设备侧加装外置位移传感器，省去了外置传感器的安装支架设计、防护结构设计的工作量，也避免了外置传感器容易被切削液、焊渣、工件磕碰损坏的问题，测量单元直接感应活塞杆的位移量，位置反馈精度可以满足绝大多数工业工位的闭环控制要求，不需要额外做信号校准。从安装边界来看，缸径为50mm，对应活塞有效作用面积在无杆腔侧约19.6平方厘米，16MPa压力下可以输出约31kN的理论推力，有杆腔侧的出力根据杆径参数匹配常规50缸径的标准杆径规格，行程长度为50mm，属于短行程进给类油缸，整体轴向尺寸紧凑，尾部测量单元的外径略大于缸筒外径，在做安装空间校核时需要预留出尾部测量单元的径向安装空间，侧面的阀块集成了油口接口，油口的位置布置在缸体侧上方，接管时可以避免管路和周边设备结构干涉，管路走向可以顺着缸体轴向排布，节省管路安装空间。设计上的细节考量还包括：活塞杆端部采用铰接耳环结构，耳环内配有自润滑轴承，在连接负载时可以补偿小幅度的安装同轴度误差，避免活塞杆承受径向力导致密封件偏磨、活塞杆拉伤的问题；缸筒表面做了硬质氧化处理，端盖和拉杆的外露金属面做了镀镍防锈处理，适配车间内有少量切削液、油污的工作环境，不会因为长期暴露在潮湿多油环境中出现锈蚀卡滞的问题。在做设备选型适配时，这类带位置反馈的拉杆油缸不需要额外配置行程开关来做位置检测，直接将位置信号接入设备的液压控制系统，就可以实现任意位置的停止、速度闭环控制，相比普通油缸加外置行程开关的方案，结构更紧凑，调试更便捷，也减少了现场接线的工作量，在多工位自动化设备的紧凑安装空间里优势尤其明显。油口的连接尺寸采用标准液压管螺纹，和常规50缸径拉杆油缸的油口尺寸通用，替换原有普通油缸时不需要更改管路接头规格，降低设备改造成本。密封件采用通用的格莱圈加斯特封的组合结构，耐磨性能好，低速运行时不会出现爬行现象，往复运行的使用寿命可以满足工业设备长期三班倒的运行要求。
