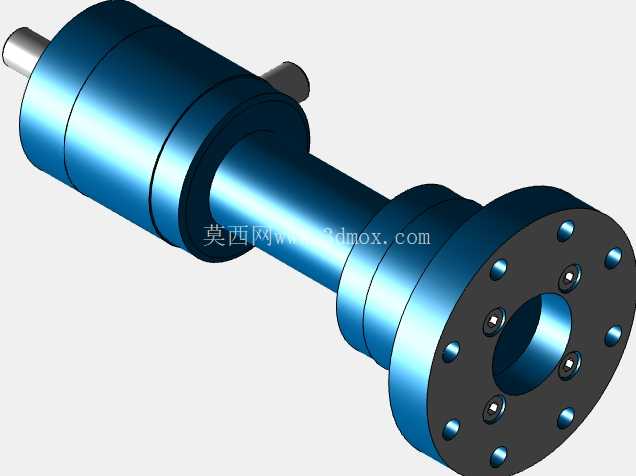

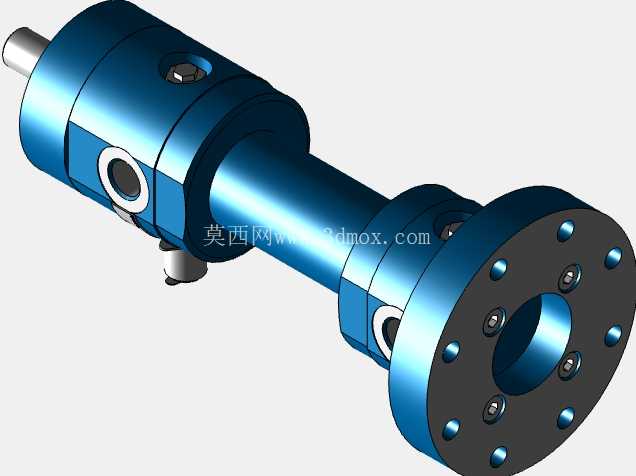

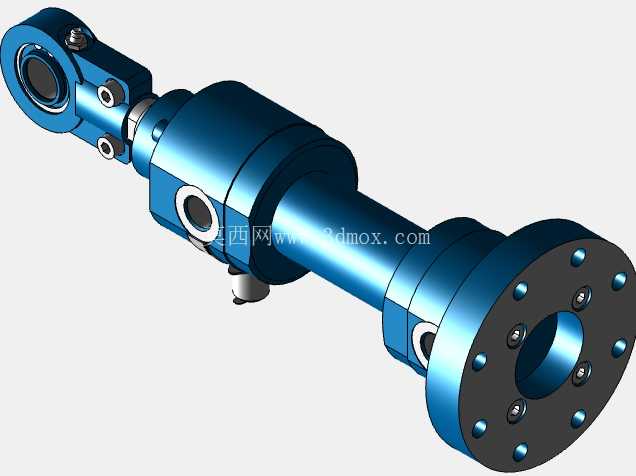

博世力士乐CDH2 MF4法兰安装研磨型单杆液压缸

这款带圆形法兰安装的单杆研磨型液压缸，主要面向重载工业液压系统的直线往复驱动场景，常见于大型冲压设备的压料油缸回路、重型机床的工件夹紧与进给驱动、工程机械的执行机构、冶金产线的辊缝调节工位，能在持续高压工况下保持稳定的推力输出与极低的内泄漏水平，适配对运行精度、负载刚性、使用寿命有严苛要求的液压回路。从结构设计逻辑来看，这款油缸采用缸筒内壁研磨加工工艺，内壁粗糙度控制在极低水平，配合密封件的选型能有效降低活塞往复运动的摩擦阻力，减少低速爬行现象，同时延长密封件的更换周期，降低设备运维频次。缸底侧的MF4圆形法兰安装形式，是CDH2系列里适配端法兰固定安装的标准选项，法兰端的安装孔位严格遵循对应标准的尺寸规范，安装时可直接将法兰端面贴合设备安装基准面，通过螺栓完成刚性固定，相比拉杆式安装的油缸，这种法兰一体的结构能承受更高的侧向负载冲击，避免安装结合面在高压往复动作下出现松动偏移。从安装边界与尺寸适配角度看，这款40毫米孔径规格的油缸，活塞可选配25毫米或28毫米两种直径的活塞杆，对应不同的推力、拉力输出配比，选型时可根据回路无杆腔、有杆腔的受力需求匹配活塞杆直径；缸体上的油口采用标准管螺纹规格，布油方向为缸筒径向侧置，管路连接时可预留足够的扳手操作空间，避免管路干涉。活塞杆表面采用硬化处理工艺，表面硬度与光洁度满足长期往复摩擦的使用要求，配合杆端的防尘密封结构，能有效阻挡外界粉尘、金属切屑进入缸筒内部，保护密封件与缸筒内壁不受划伤。油缸的端盖与缸筒采用高强度连接结构，能承受250bar标称压力下的持续工作，短时峰值压力下也不会出现结构变形或渗漏问题。在实际设备集成过程中，这类研磨级油缸通常会搭配位移传感器、压力补偿阀等元件组成闭环控制回路，用于需要精准控制行程位置、输出力大小的工位，比如冲压模具的压边力控制、重型试验台的加载驱动、大型工装的夹紧定位。设计选型时需要注意，油缸的行程长度可根据实际需求定制，每增加100毫米行程，对应不同活塞杆直径的油缸重量会有固定比例的提升，在设备安装板的承重校核、运动部件的惯量计算时需要把这部分重量纳入考量，避免因惯量过大导致换向冲击、安装结构疲劳损坏。另外法兰安装面的平面度需要控制在合理公差范围内，安装时螺栓需要按照对角顺序分次拧紧，避免法兰面受力不均导致缸筒偏斜，进而造成活塞杆偏磨、密封件早期损坏。这款油缸的活塞密封采用组合式密封结构，兼顾高压下的密封性能与低摩擦特性，在长时间保压工况下能保持极低的内泄漏量，避免出现保压阶段推力衰减、位置漂移的问题，适配需要长时间负载保持的液压回路。缸筒外部的金属表面做了防腐处理，能适应车间内的切削液、润滑油飞溅环境，不会轻易出现锈蚀剥落问题，延长整机的外观使用寿命与结构可靠性。
