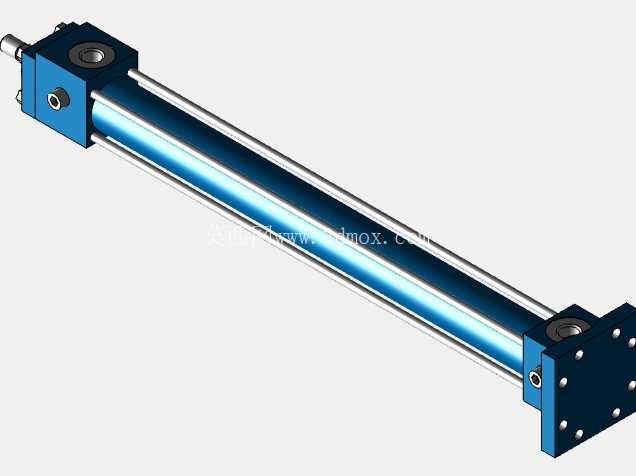

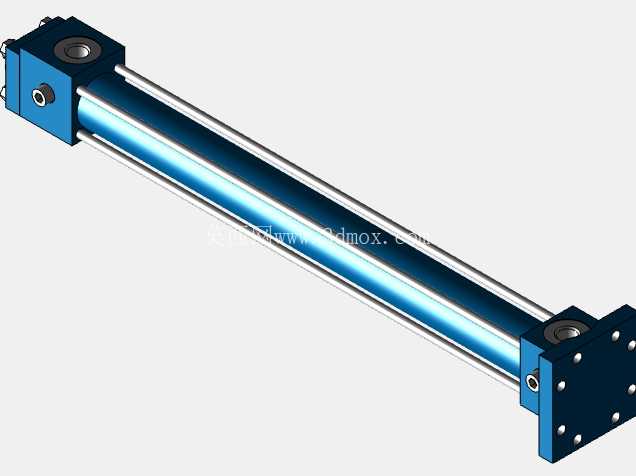

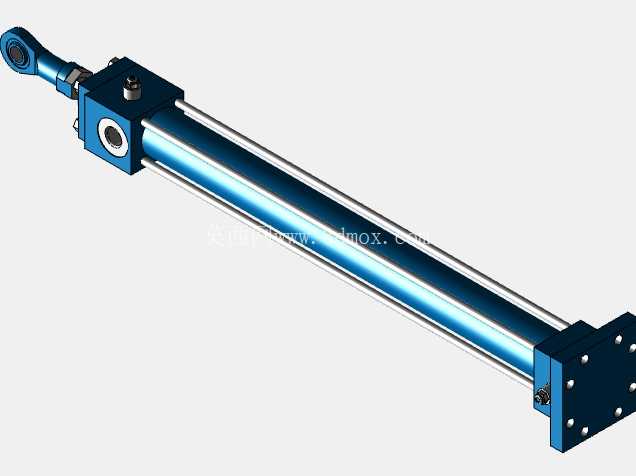

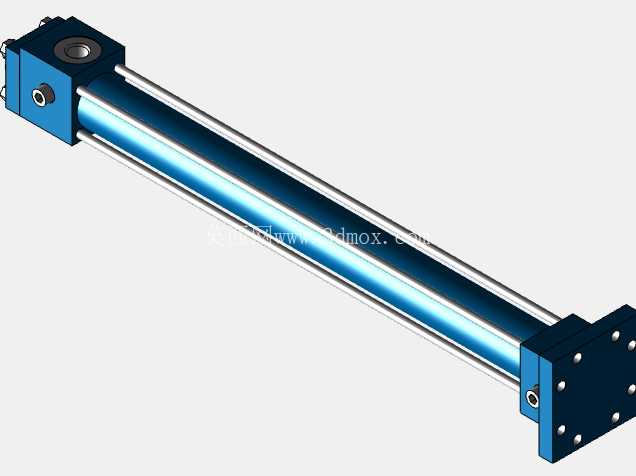

在各类工业液压传动场景中,拉杆式液压缸始终是中低压工况下实现直线往复做功的核心执行元件,这款CD70K系列单杆拉杆缸,是面向通用工业设备液压回路开发的成熟构型产品,目前在冲压生产线辅机、汽车冲压模具周边液压夹紧回路、通用机床工装夹紧、自动化生产线举升推移工位都有大量成熟应用。不同于焊接缸的一体化结构,这款拉杆缸采用四根通长拉杆将缸筒、前后端盖锁紧为整体,这种结构的核心优势在于拆装维护便捷,当密封件出现老化泄漏时,无需破坏缸体结构即可拆解更换密封组件,大幅降低产线停机维护的时间成本,对于需要连续作业的冲压、加工产线而言,这种维护友好性是选型阶段的重要考量维度。从功能特性来看,这款缸为单杆双作用结构,即通过交替向缸的两腔输入压力油,可实现活塞杆的伸出与缩回双向带载做功,相较于单作用弹簧复位缸,双作用结构的出力更稳定,行程控制精度更易保障,可适配需要双向施力的工况,比如模具的合模锁紧、工件的推移定位、重载工位的举升下降等场景。该系列缸的公称压力等级为7MPa,峰值工作压力可达10.5MPa,可覆盖绝大多数中低压工业液压回路的出力需求,25mm缸径对应的无杆腔有效作用面积约为4.9平方厘米,在7MPa工作压力下理论伸出出力可达3.4kN左右,200mm行程长度可满足多数短行程直线驱动工位的位移需求,不会出现行程冗余导致的安装空间浪费。在设计思路上,这款缸的端盖密封采用组合式密封结构,缸筒内壁采用高精度珩磨处理,表面粗糙度控制在Ra0.4以下,可有效降低活塞密封的磨损速率,延长密封件的使用寿命;活塞杆表面采用高频淬火加硬铬镀层处理,硬度可达HRC55以上,镀层厚度控制在0.03-0.05mm区间,既可以抵御工况中的粉尘、切削液腐蚀,也能降低杆密封的摩擦阻力,避免活塞杆拉伤导致的外泄漏问题。拉杆采用高强度合金结构钢制造,预紧力经过精确计算,可承受额定压力下缸筒内部的轴向推力,不会出现端盖松动、拉杆变形的问题;油口采用标准公制螺纹连接,可适配常规液压管路的接头安装,无需额外定制转换接头。从安装边界来看,这款缸为K型安装方式,即后端法兰安装结构,安装法兰位于缸的尾端,法兰上的安装孔位采用标准间距设计,安装时仅需将法兰贴合设备安装面,穿入固定螺栓即可完成缸体的定位,这种安装方式的缸体固定稳定性好,可承受一定的径向偏载,适合活塞杆伸出端带导向附件的工况。需要注意的是,25mm缸径搭配200mm行程时,活塞杆的长径比处于合理区间,正常工况下不会出现活塞杆弯曲变形的问题,但如果安装时存在较大的同轴度偏差,或者活塞杆端承受超出设计值的径向载荷,仍可能导致杆密封偏磨、活塞杆弯曲的故障,因此在集成设计时需要保证负载导向装置与缸体轴线的同轴度控制在0.1mm/m以内,避免偏载带来的寿命折损。在实际选型集成过程中,还需要结合工况的运动速度匹配合适的缓冲结构,这款缸的端盖内置固定缓冲结构,当活塞运行到行程末端时,缓冲柱塞会插入端盖的缓冲腔,通过节流作用降低活塞的末端运行速度,避免活塞撞击端盖产生冲击与噪音,可适配0.5m/s以下的常规运行速度,如果工况运行速度更高,则需要额外增设外部缓冲装置来吸收冲击能量。另外,该系列缸提供16种不同的安装选项,除了后端法兰安装外,还可选择前法兰、脚架、铰轴、耳环等多种安装形式,可适配不同设备的安装空间需求,设计人员可根据设备的整体布局灵活选择对应的安装构型,无需额外设计转接安装板,缩短设备的设计开发周期。在三维建模层面,这款模型完整还原了缸体、拉杆、端盖、活塞杆、油口、安装法兰的所有细节特征,所有配合尺寸均符合官方样本的参数规范,可直接用于液压系统的管路布局干涉检查、设备整体装配仿真,也可用于液压站集成时的安装空间校核,帮助设计人员在方案阶段就提前规避安装干涉、尺寸不匹配的问题,减少后续现场安装调试的整改工作量。
- 全部评论(0)
- 模板大小: 2.48 MB
- 售价:5金币
- 下载次数: 10
- 系统要求: Parasolid,Other
- 软件分类: 液压
