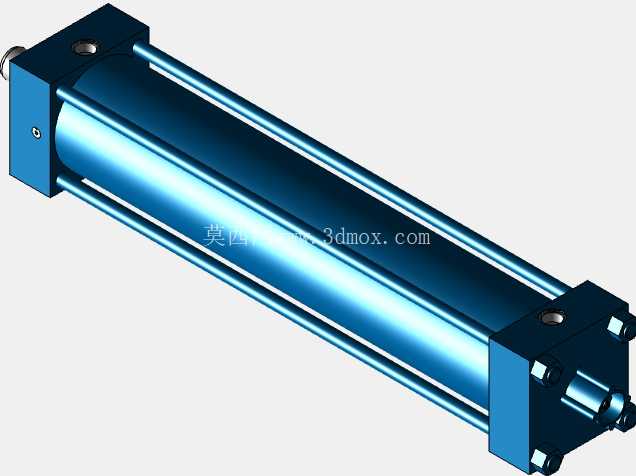

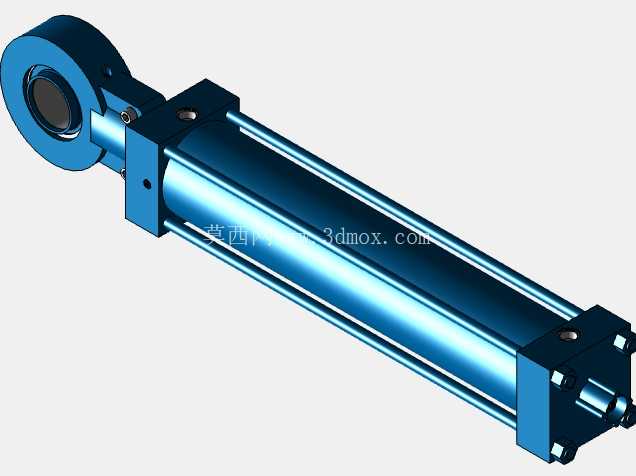

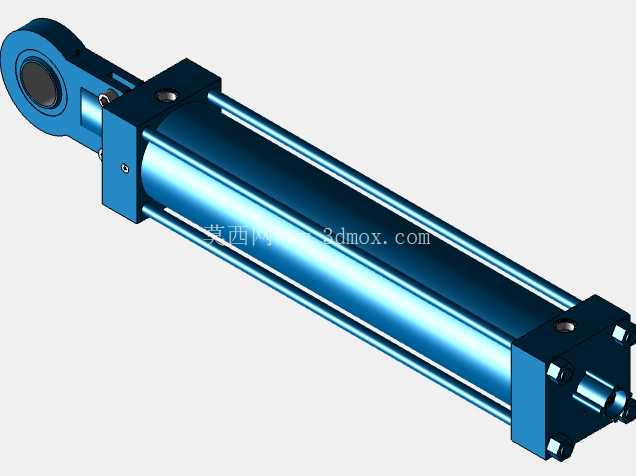

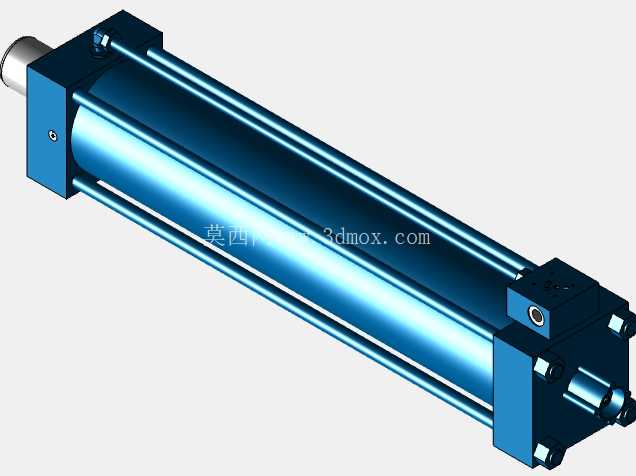

带位置测量系统CST3-MX5拉杆气缸结构

在重型冲压生产线、大型压铸设备的工装执行端，这类带集成位置测量的拉杆气缸是保障工位动作精度的核心执行元件，区别于常规无反馈气缸，它不需要额外加装外置位移传感器，就能在全行程范围内实时反馈活塞杆的实时位置，避免了外置传感器安装时的同轴度偏差、磕碰损坏问题，在多工位连续冲压的模具送料、顶出工位，能直接接入设备的闭环控制系统，实现顶出行程的精准控制，减少因行程过冲导致的模具压损、工件报废问题。从结构设计来看，这款气缸采用经典的拉杆式缸体结构，四根沿缸筒周向均布的拉紧螺杆将前后端盖与缸筒牢牢锁紧，相比螺纹连接的缸体结构，拉杆式结构能承受更高的工作压力冲击，在160bar的额定工作压力下，缸筒不会出现端盖崩脱、密封渗漏的问题，缸筒内壁采用高精度珩磨处理，表面粗糙度控制在Ra0.4以内，配合活塞上的格莱圈、斯特封组合密封结构，能在长期往复运动中保持极低的内泄漏量，减少液压系统的容积损失。头部的MX5安装形式采用端面螺纹孔设计，不需要额外的安装法兰附件，就能直接固定在设备的安装立板上，相比传统的脚架安装、法兰安装形式，这种端面螺纹安装能大幅缩小安装占用空间，在模具内部狭小的安装腔体内也能顺利布置。集成的位置测量系统采用非接触式测量原理，测量模块直接集成在缸体后端盖内部，不会额外增加气缸的轴向安装尺寸，测量信号通过后端的航空插头直接输出到设备控制系统，不需要额外布置传感器的走线支架，避免了设备运行过程中走线被运动部件剐蹭断裂的风险。从安装边界来看，这款气缸缸径为200mm，满行程状态下活塞杆完全伸出时，轴向总长度需要结合行程长度预留足够的安装空间，缸体周向的四根拉杆外圆尺寸决定了缸体的最小安装开孔尺寸，在设计模具安装腔时，需要在缸体周向预留至少5mm的装配间隙，方便安装时调整缸体的同轴度，避免活塞杆伸出时出现偏磨，导致密封件提前磨损漏油。活塞杆表面采用镀硬铬处理，镀层厚度控制在0.03-0.05mm，表面硬度达到HV800以上，在带有少量粉尘、切削液的冲压车间环境中，能有效抵御活塞杆表面的锈蚀、划伤，前端盖的防尘圈采用双唇口结构，能在活塞杆回缩时刮除表面附着的铁屑、油污，避免杂质进入缸筒内部划伤密封件和缸筒内壁。在实际选型应用中，这类带位置测量的拉杆气缸常被用在汽车冲压线的模具顶出工位、大型注塑机的抽芯动作工位，相比普通气缸，它能实现行程内任意位置的精准停止，在需要多级顶出、慢速合模的工艺环节，不需要额外增加机械限位块，就能通过控制系统直接设定停止位置，大幅简化了模具的结构设计，减少了机械限位调整的辅助工时。设计三维模型时，需要重点关注拉杆的预紧力计算，四根拉杆的预紧力需要均匀一致，避免端盖受力不均导致密封面渗漏，活塞与活塞杆的连接采用锁紧螺母加止动垫圈的结构，防止长期往复运动中连接松动，位置测量模块的安装槽需要与活塞杆保持严格同轴，否则会导致测量数据出现线性偏差，影响位置控制精度。在管路连接方面，缸体的进出油口采用G1 1/4的管螺纹，在设计液压管路布置时，需要预留足够的扳手操作空间，方便现场安装时拧紧管接头，避免因操作空间不足导致的接头渗漏问题。
