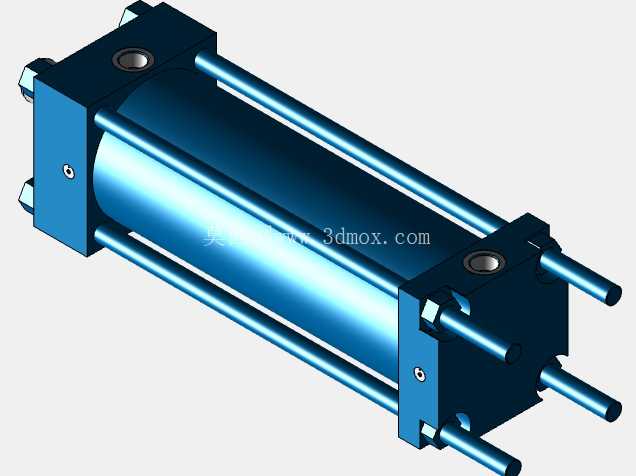

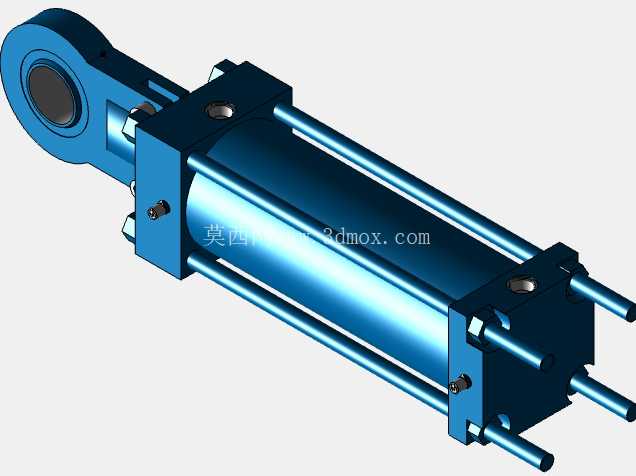

拉杆型气缸 CD（博世、力士乐）范围 T3 符合 ISO 6022/2、DIN 24554。- CDT3 MX2。 - 孔径 D=200 毫米。 - 行程长度S=500 mm。

力士乐 CDT3 MX2 是一款拉杆气缸，采用“底座延伸拉杆”安装方式，其中拉杆延伸到气缸底座端之外，用作安装螺柱。 您指定的气缸具有 200 毫米孔径和 500 毫米行程，这是该系列功能范围内的有效配置。?? 技术规格（CDT3 MX2，200 毫米孔径，500 毫米行程）力士乐 CDT3 系列是一款坚固的单杆液压缸，专为中型工业应用而设计。 它符合 ISO 6020-2 和 DIN 24554 标准，在 160 bar (16 MPa) 的公称压力下运行。规格值详细信息系列 CD 单杆液压缸，T3 样式安装 MX2 底座加长拉杆公称压力 160 bar 静态负载最大 210 bar 活塞直径 200 mm 该系列可用的最大行程（25-200 mm 范围） 长度500 mm最大可用端口螺纹G 1 1/4用于管线连接“B”最大冲程速度0.20 m/s对于200mm孔径??尺寸数据（200mm孔径）MX2安装样式的关键尺寸在力士乐技术文档中定义。 下表显示了气缸缸径的关键尺寸。尺寸值 (mm) 描述 ZB336 缩回长度（最大）ZK329 缩回长度（带缓冲）ZM361 伸出长度（不带缓冲）GAL269 总宽度尺寸BB115 底座宽度尺寸TG190.2 拉杆中心距这些尺寸代表气缸的物理尺寸，这对于正确的机器至关重要

线集成和安装设计。?? 订购代码结构力士乐订购代码定义了所有气缸属性。 根据力士乐订购系统，您的气缸将使用 CDT3MX2/200/[杆直径]/500... 等代码进行指定，其中您必须指定活塞杆直径（选项范围从 12 到 140 毫米）以及缓冲或密封件等其他选项。
