博世力士乐HVBD系列单杆拉杆气缸结构

这款紧凑型单杆拉杆气缸，是面向工业自动化产线定位工位开发的气动执行元件，适配博世力士乐CNOMO标准安装接口，可直接替换同规格HVBD系列同参数气缸，无需额外调整安装基座尺寸。在汽车冲压线的模具工位、自动化装配线的工件定位环节、轻工包装设备的短行程推料工位中，这类短行程气缸常作为末端执行件的动力源，承担工件到位后的锁止、小件移位、夹具压紧等动作，相比长行程气缸，短行程设计的响应速度更快，活塞启停的位置重复精度更高，适合对节拍要求高、安装空间局促的工位。

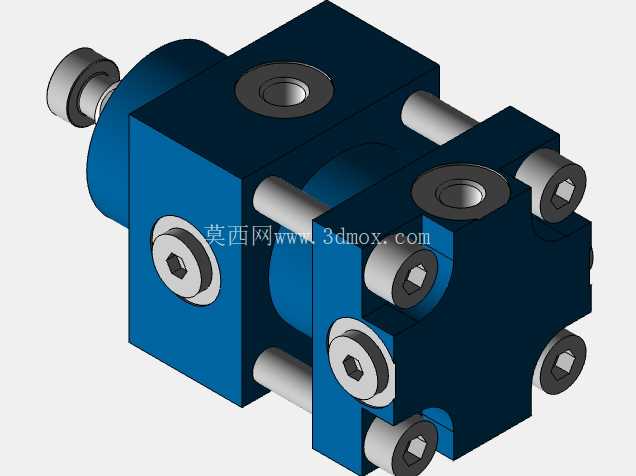

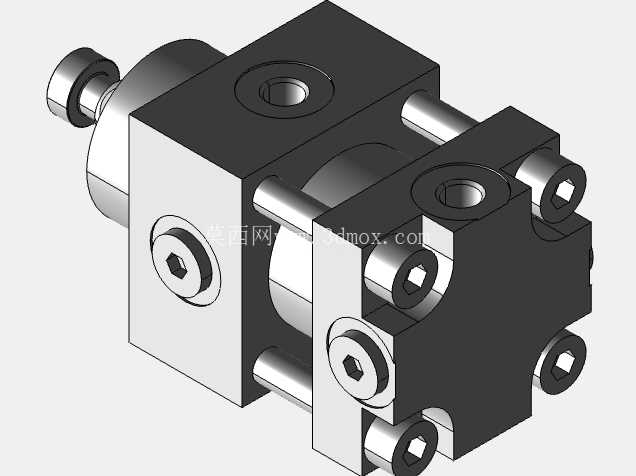

从结构设计来看，这款气缸采用方形端盖配合四根拉杆的锁紧结构，端盖与缸筒之间通过端面密封实现压力容腔的封闭，相比螺纹旋合端盖的气缸，拉杆结构的抗冲击能力更强，在频繁换向的工况下，端盖不会因为反复的压力冲击出现松动，能长期保持密封性能。活塞杆表面做了硬化处理，配合端盖处的导向环与防尘圈，既能承受一定的侧向负载，也能阻挡车间环境中的金属碎屑、粉尘进入缸筒内部，延长密封件的使用寿命。缸体两侧预留了标准的管路连接接口，可根据现场布管方向选择侧接或者端接，适配不同的走线布管需求，无需额外加装过渡接头。

安装边界上，这款气缸的活塞直径32毫米，活塞杆直径18毫米，额定行程5毫米，整体外形为规整的方块结构，四个端角处的内六角安装孔可直接从正面穿螺栓固定在安装基座上，安装孔位的中心距符合CNOMO标准尺寸，不需要重新加工安装板的孔位。气缸的进出气接口位于缸体侧面，接口规格匹配常用的气动快插接头，现场接管时不需要额外转换。活塞杆端的外螺纹规格为M12×1.25，可直接连接标准的气缸连接头、浮动接头或者压头，适配不同的执行末端需求。

功能特性方面，这款气缸额定工作压力可达20bar，能提供足够的压紧力与推拉力，满足冲压线小件定位、装配线夹具压紧的出力需求。气缸自带端位缓冲结构，活塞运行到行程端点时不会出现刚性撞击，既能降低设备运行的噪音，也能减少冲击对气缸内部结构、连接工装的损伤，延长整体机构的使用寿命。可选配的位置传感器安装槽位于缸筒外侧，可直接加装磁性开关，实时反馈活塞的位置信号，接入设备的PLC控制系统，实现动作的闭环控制，适配自动化产线的信号交互需求。

在实际选型应用中，这类短行程单杆气缸常被用在空间受限的工位，比如冲压模具内的工件顶出、夹具的辅助压紧、检测工位的工件到位阻挡，因为整体厚度小，不需要预留太长的安装空间，能有效压缩设备的整体体积。设计选型时需要注意，这类气缸不适合承受大的侧向力，如果执行端存在偏载，需要额外加装导向机构，避免活塞杆出现偏磨，导致密封失效漏气。日常维护时，只需要定期检查端盖处的防尘圈是否有破损，及时更换老化的密封件，就能保证气缸长期稳定运行，不需要复杂的拆解维护。

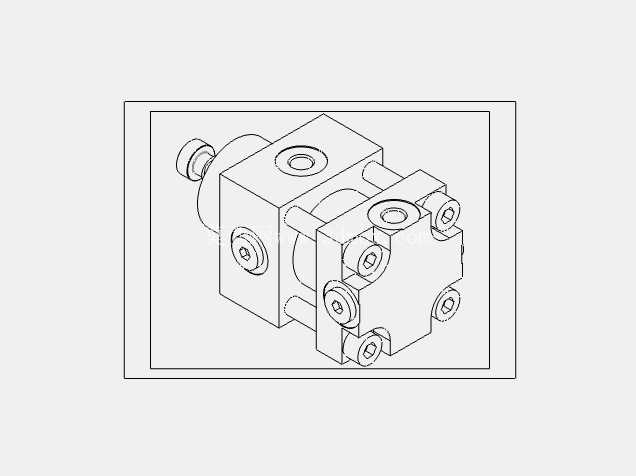

从三维建模的角度来看，这款气缸的模型还原了所有安装接口、密封槽位、拉杆连接结构，在做设备整体装配时，可以直接调取模型进行干涉检查，验证安装空间是否足够，管路走向是否与周边部件存在冲突，提前发现设计阶段的问题，减少现场安装调试的返工量。模型的所有配合尺寸都符合实物的实际公差，装配时不会出现尺寸错位的问题，能直接用于设备的BOM导出、安装指导图制作，提升设计阶段的工作效率。
