力士乐2FRE型二通比例节流阀结构模型

在液压传动系统的流量控制回路里，这类二通比例节流阀是执行机构速度精准调控的核心元件，常被应用在注塑机锁模回路、机床进给驱动、工程机械动作控制这类对流量输出线性度有较高要求的场景中，区别于普通开关式节流阀只能做通断或固定档位调节的局限，该款阀可以根据输入电信号的变化连续调整节流口过流面积，实现对执行元件运行速度的无级调控，避免传统节流阀档位切换带来的液压冲击与速度跳变问题。

从结构设计逻辑来看，这款阀集成了外部关闭型压力补偿器，这一结构的核心作用是在负载压力出现波动时，维持节流口前后压差的稳定，不会因为执行端负载变化导致过流流量出现偏移，尤其是设备启动阶段，压力补偿结构可以抵消初始建压阶段的压力突变，抑制启动瞬间的执行机构跳跃现象，让设备启动过程更平顺。阀的渐进式流量特性设计，对应最高16L/min的通流能力，在10bar的额定阀口压差工况下，流量输出与控制信号的线性度可以覆盖绝大多数中低压液压回路的调速需求，配套的电气连接组件采用带组件插头的设计，不需要额外配置过渡连接器，现场布线时可以直接和控制线缆对接，降低安装接线的复杂度，不带止回阀的流道设计也让阀的流阻更低，减少不必要的压力损失。

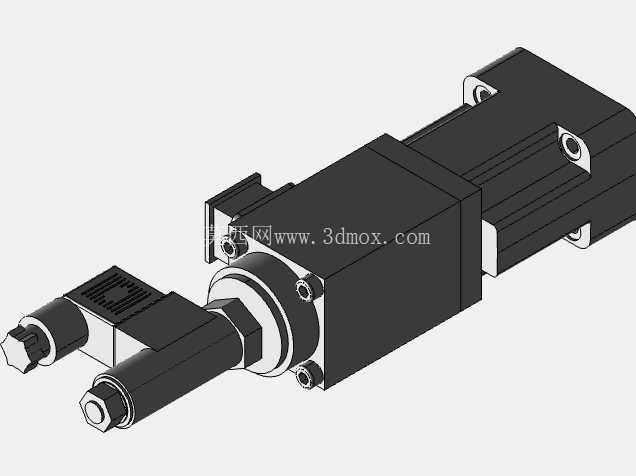

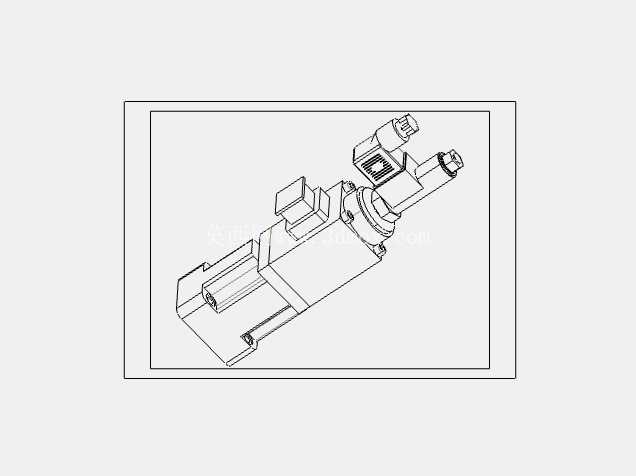

从外形与安装边界来看，这款阀采用块式集成安装结构，主体分为比例驱动段、阀套阀芯段、压力补偿段三个核心部分，驱动端的电磁比例组件为方形壳体结构，预留有标准的电气接口安装位，阀芯伸出端为外螺纹连接结构，可以和标准液压油路块的安装孔直接适配，安装时需要注意油路方向与阀体表识的流向一致，避免反向安装导致压力补偿功能失效。整体结构的安装孔位符合常规液压阀的安装尺寸规范，不需要对现有油路块做额外改造就可以完成替换安装，阀体上的固定螺栓孔采用对称布局，保证安装后受力均匀，长期受液压脉动冲击也不会出现密封面渗漏的问题。

在实际选型应用中，这类比例节流阀通常和比例放大器配套使用，输入的控制信号经过放大器处理后驱动比例电磁铁产生对应推力，推动阀芯移动改变节流口开度，压力补偿器会实时采集节流口前后的压力差值，自动调整补偿阀芯的位置，把节流口压差稳定在设定值，保证输出流量只和控制信号相关，不受负载压力波动的影响。流道内部的密封件采用FKM材质，具备较好的耐油耐温性能，可以在常规矿物液压油的工作环境下长期稳定运行，适配的力士乐物料编号对应标准量产型号，备件替换的通用性较强，在液压系统改造、设备维修替换、新设备液压回路设计中都可以直接选用该结构做方案匹配，建模时还原了所有的外部安装特征、接口尺寸与内部流道的对应关系，可以直接用于液压系统的装配干涉检查、油路布局模拟、安装空间校核等工作，不需要再对模型做额外的结构修整。
