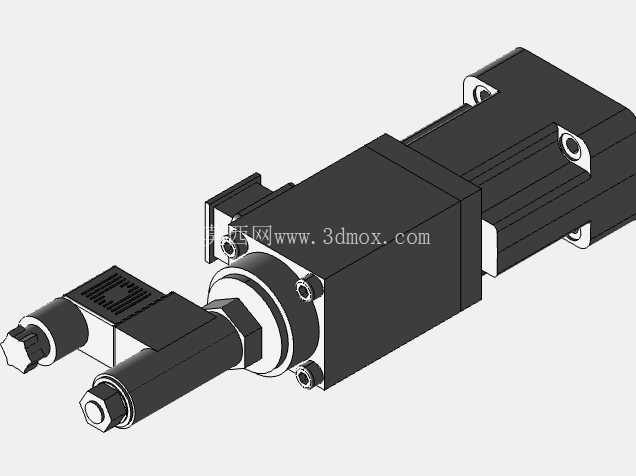

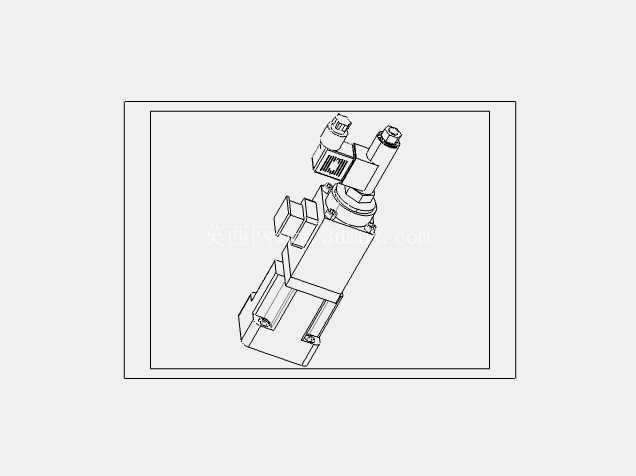

力士乐2FRE型二通比例节流阀结构设计

在液压传动系统的流量控制回路中，这类二通比例节流阀是执行机构速度精准调控的核心元件，尤其适配需要连续、按比例调节流量的工况场景，比如注塑机的射胶速度控制、机床液压进给系统的速度匹配、工程机械的动作平顺性调节，都离不开这类阀件的稳定输出。不同于普通的开关式节流阀，这款带压力补偿结构的比例节流阀，能在负载波动的工况下维持设定流量的稳定，不会因为进出油口压差变化导致执行机构出现爬行、启动跳跃的问题，这也是它在高精度液压回路中被广泛选用的核心原因。

从结构设计逻辑来看，这款阀的本体采用模块化集成思路，将比例电磁铁、节流阀芯、压力补偿器、密封组件整合在统一的阀块结构内，没有多余的外接管路，既减少了泄漏点，也压缩了整体安装占用空间。端口模式符合DIN 24340 A型标准，这意味着它可以直接和同标准的阀块、油路板进行适配安装，不需要额外设计过渡转接板，能大幅缩短液压站的集成设计周期。压力补偿器采用外部关闭的结构设计，在系统启动瞬间可以快速建立稳定的控制压差，避免启动阶段流量超调导致的执行机构前冲，这一点在需要平稳启停的精密液压设备上尤为关键。

具体到功能特性上，这款阀的公称尺寸对应NG6规格，额定流量覆盖到8L/min的适用区间，适配中小流量的液压控制回路，阀门正常工作的压差设定为10bar，在这个压差区间内流量控制的线性度最优，线性特性区间内流量调节偏差可以控制在很小的范围内，能满足绝大多数工业设备的速度控制精度要求。电气连接部分采用单独的接线结构，没有配置一体式连接器，设计人员可以根据设备的实际布线需求选择不同防护等级的接插件，适配不同的安装环境，不管是开放式的液压站还是有切削液、油污飞溅的机床内部安装场景，都能灵活匹配接线方案。阀体内置的密封件采用FKM氟橡胶材质，耐温范围、耐油抗老化性能都优于普通丁腈橡胶密封，能在长期连续运行的工况下保持密封可靠性，减少内泄、外漏的故障概率。

从安装边界尺寸来看，这款阀的安装孔位完全遵循标准NG6阀的安装尺寸规范，安装面的平面度、粗糙度要求和常规电磁阀一致，设计集成时不需要额外提高安装面的加工精度要求。整体外形沿阀芯轴向的长度尺寸包含了尾部的比例电磁铁部分和前端的压力补偿调节端，在排布阀块上的元件间距时，需要预留出接线空间和前端压力补偿机构的操作空间，避免和相邻阀件、管路产生干涉。阀的进出油口通径和NG6阀的通径匹配，油路设计时不需要做通径突变的过渡流道，能减少流道内的压力损失，降低系统发热。

在实际选型建模过程中，需要重点关注几个结构细节：一是比例电磁铁的安装同轴度，建模时要保证电磁铁衔铁和节流阀芯的同轴度公差，否则会导致阀芯卡滞，影响流量调节的响应速度；二是压力补偿器的阀芯和阀套配合间隙，这个间隙直接影响压力补偿的响应速度和内泄量，建模时要严格按照液压元件的配合公差选取间隙值；三是密封槽的尺寸设计，FKM密封件的压缩量有明确的范围要求，槽的尺寸过大容易导致密封件被压力油冲出，尺寸过小则会导致装配时密封件被切损，这些细节都是三维建模过程中需要反复核对的部分。

这款阀的最大工作压力可以达到210bar，覆盖了绝大多数中高压液压系统的工作压力范围，在液压系统设计时，既可以作为独立的流量控制元件使用，也可以和单向阀、溢流阀等元件叠加组成复合控制回路，满足不同的回路功能需求。对于三维建模从业者来说，还原这款阀的结构时，不能只做外形的简单拉伸堆砌，要理解每个结构部分的功能逻辑，比如阀体上的固定螺栓孔位置、定位销孔尺寸，都是和安装标准直接对应的，这些尺寸如果出现偏差，后续生成工程图、指导实际加工装配时就会出现安装不匹配的问题。另外，阀上的油口标识、调节端的锁紧结构这些细节也需要准确还原，方便后续在做液压系统装配模拟时，能清晰识别元件的安装方向和调节位置，减少装配干涉排查的工作量。
