力士乐CDL1MF3系列单杆铣削型液压缸

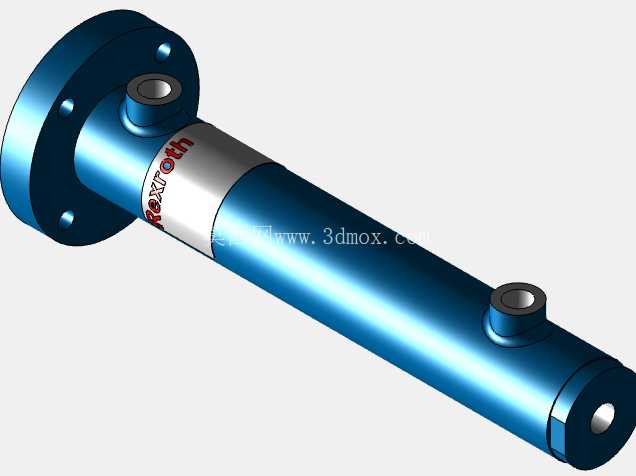

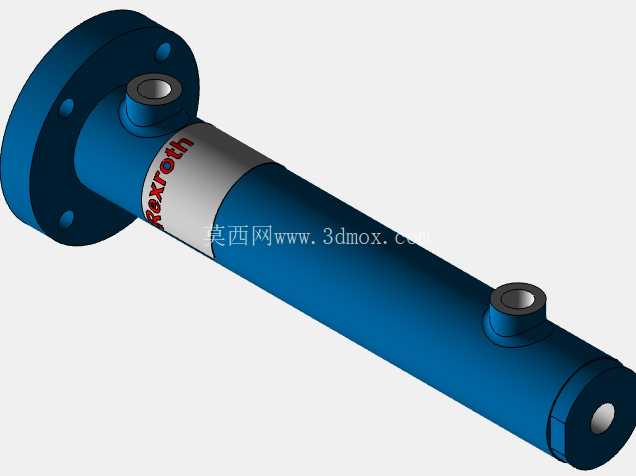

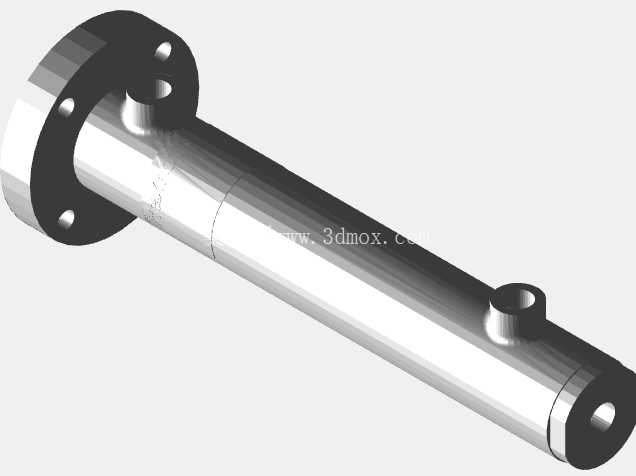

这款单杆铣削型液压缸的三维建模，完全围绕工业现场实际安装与工况需求搭建，在汽车冲压生产线、重型工装夹具、机床进给机构这类需要稳定直线推力输出的场景中，这类缸体是核心执行元件，负责将液压能转化为精准可控的直线往复机械能，相比气缸输出力更大、运行更平稳，可承受160bar的公称压力，完全符合ISO6020/1标准的刚性要求。从设计逻辑来看，建模时优先还原了MF3安装方式的结构特征：缸盖端集成圆形法兰，这是刚性安装场景里最常用的固定形式，能承受更大的径向偏载，避免活塞杆运行时出现别劲问题，法兰安装面的平面度、螺栓孔的位置度都严格按照原厂技术参数还原，方便设计人员直接将其导入装配体做干涉检查。尺寸边界上，这款缸的活塞直径为25mm，标准配置的活塞杆直径为14mm，选定的行程长度为120mm，建模时完整还原了各接口与安装尺寸：活塞杆端螺纹规格为M10，螺纹有效长度26mm；法兰本体宽度为55mm，法兰上的安装孔直径为6mm，安装孔分布圆直径为68mm；缸体上的油口采用G1/8英寸管螺纹，分别布置在缸筒靠近两端的位置，适配常用的液压油管接头规格；缸体缩回状态下的总长度为104mm加上行程长度，伸出状态的总长度可直接通过行程参数推导，设计人员在做设备布局时，可直接提取这些尺寸做空间预留，不需要再额外核对二维图纸。从功能特性来看，CDL1系列本身就是为重载连续作业场景设计的坚固型缸体，缸筒采用珩磨工艺处理的内壁，能降低活塞密封件的磨损，延长使用寿命；单杆结构的设计使得无杆腔作用面积大于有杆腔，伸出时推力更大、速度更慢，缩回时速度更快、拉力稍小，刚好匹配冲压模具合模、工装夹紧这类需要大推力慢进给、小负载快退回的工况需求。建模过程中，对缸体表面的密封槽、油道倒角、法兰螺栓沉孔这些细节都做了还原，没有做过度简化，方便后续做有限元受力分析时直接调用模型，也能帮助刚接触液压选型的设计人员直观理解法兰式安装液压缸的结构组成。在实际设备选型中，这类缸的重量参数也做了对应还原：25mm活塞规格的基础重量约1.68kg，每增加100mm行程重量额外增加0.65kg，120mm行程的总重量可直接通过参数核算，方便设计人员在做移动部件负载计算时计入缸体自重，避免驱动电机选型出现偏差。另外，模型上还原了缸体表面的品牌标识位置，油口的凸台结构、活塞杆端的倒角、缸底的工艺堵头这些细节都和实物一致，导入装配体后不会出现和周边部件的结构干涉，不管是做液压站管路布局，还是做设备的三维动作仿真，都能直接使用，不需要再做二次结构修整。对于汽车冲压模具的设计人员来说，这类缸常被用于模具的顶出、压边、侧抽芯机构，法兰安装的形式可以直接固定在模座上，安装精度容易保证，不会因为长期冲压振动出现固定松动；对于自动化设备设计人员来说，这款缸的尺寸紧凑，输出力足够，适合用在空间受限但需要较大夹紧力的工装工位，比如焊接夹具的压紧机构、输送线的阻挡定位机构，都能看到同系列液压缸的应用。建模时还考虑了密封件的安装空间，活塞上的密封槽、活塞杆处的防尘圈槽位都按照标准尺寸预留，如果需要做密封件的选型装配，也可以直接在模型基础上添加对应的标准件，不需要重新绘制缸体的沟槽结构。
