力士乐2FRE型二通比例节流流量控制阀

在工业液压系统的流量控制回路中，这类二通比例节流阀是执行机构速度精准调控的核心元件，常见于注塑机锁模回路、机床进给驱动、重型装备液压伺服系统、工程机械动作控制单元中，区别于普通节流阀的开环控制特性，带压力补偿结构的比例节流阀可以在负载波动的工况下维持稳定的流量输出，避免因负载压差变化导致执行元件速度忽快忽慢，影响加工精度或者动作平顺性。

从结构设计逻辑来看，这款阀的本体采用模块化集成思路，将比例电磁铁、节流阀芯、压力补偿器、外接密封组件整合在统一阀体内，省去了外接管路连接的冗余结构，减少了泄漏点的同时也压缩了安装所需的空间。阀的油口符合DIN 24340 A型端口模式，公称通径为NG6，也就是业内常说的6通径规格，安装孔位匹配标准6通径液压阀的安装面，不需要额外设计过渡连接板，就能直接替换同规格的常规节流阀或者其他品牌同参数比例节流阀，降低设备改造的设计与加工成本。

阀的压力补偿结构采用外置关闭式设计，这种结构的优势在于可以抑制系统启动瞬间的压力跳跃，很多液压设备启动时如果没有这类补偿结构，会出现执行元件前冲的问题，轻则导致工件定位偏移，重则引发机构碰撞损坏，带这种补偿结构的阀在启动阶段可以先建立稳定的控制压力，再逐步打开节流口，让执行元件的启动过程平滑无冲击。这款阀的渐进式流量调节特性，在10bar额定阀口压差下，最大可控流量可以达到10L/min，适合中小流量的精密控制回路，比如小型液压工装的夹紧回路、试验台的流量调节回路、机床的微量进给回路都能适配。

电气连接部分采用带组件插头的结构，不附带配合连接器，用户可以根据自己设备的布线需求选择对应防护等级的连接器，接线灵活性更高，不需要对原厂自带的连接器进行改造。密封件选用FKM氟橡胶材质，这类密封材料的耐温范围宽，抗液压油腐蚀性能好，在常规矿物基液压油的系统中可以长期稳定工作，不容易出现密封老化导致的内泄或者外漏问题，也能适配部分使用难燃液压液的工况场景。阀的最大工作压力可以达到210bar，覆盖了绝大多数中高压液压系统的工作压力范围，不需要额外在阀前加装减压元件就能直接接入系统主回路。

从安装边界来看，这款阀的轴向尺寸因为集成了比例电磁铁和外置补偿组件，比普通6通径电磁换向阀略长，在设计阀块或者安装布局的时候，需要预留出电磁铁侧的接线空间，以及补偿器端的调整操作空间，避免安装后接线困难或者无法进行参数微调。阀的安装固定采用常规的螺栓压紧方式，安装面的平面度、粗糙度需要满足液压阀安装的通用标准，安装时需要在阀和安装面之间加装对应规格的密封垫板，防止油口之间窜油或者外部泄漏。

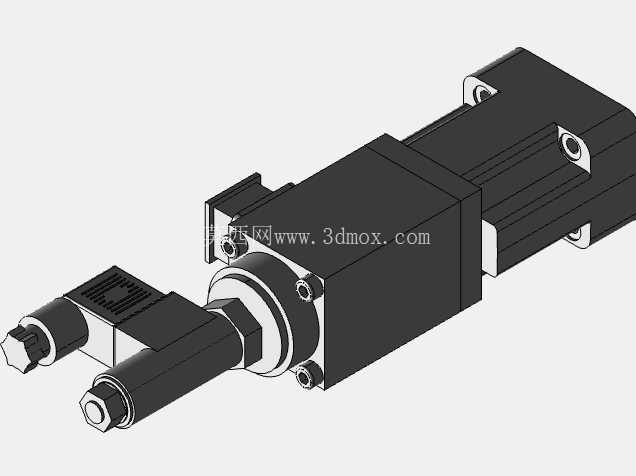

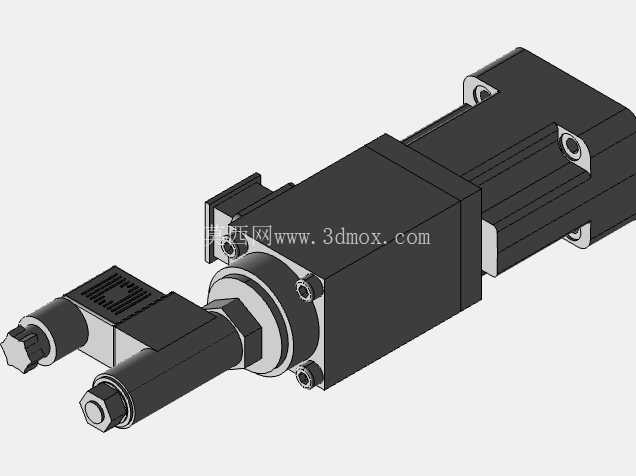

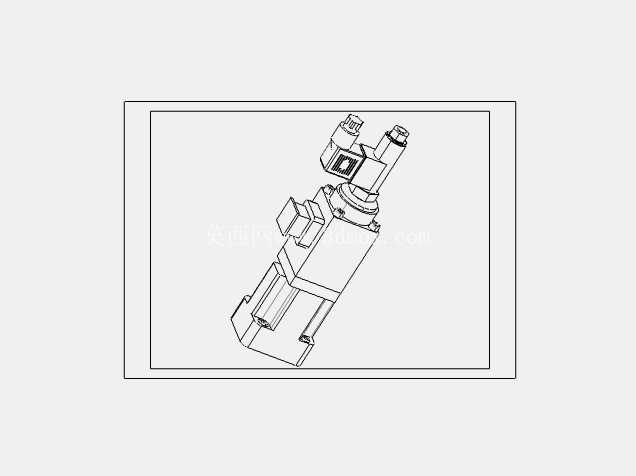

在实际选型应用中，这类比例节流阀通常需要配套对应的比例放大器使用，通过输入标准的电流或者电压信号来控制阀口的开度，进而实现流量的比例调节，和位置传感器配合还能构成闭环的速度控制回路，进一步提升执行元件的运动精度。相比伺服阀，这类比例节流阀的抗污染能力更强，对液压油清洁度的要求更低，日常维护成本更低，同时控制精度又远高于普通的手动节流阀或者电磁节流阀，是工业液压系统中兼顾成本与控制性能的常用元件。在进行三维建模的时候，需要重点关注安装面的孔位尺寸、油口位置、各外接组件的外形轮廓，避免在装配时出现和周边管路、其他阀件的干涉问题，尤其是电磁铁尾部的接线空间、补偿器侧的突出结构，都是布局时容易忽略的干涉点，建模时需要完整还原所有外形细节，才能给后续的阀块设计、整机布局提供准确的参考。
