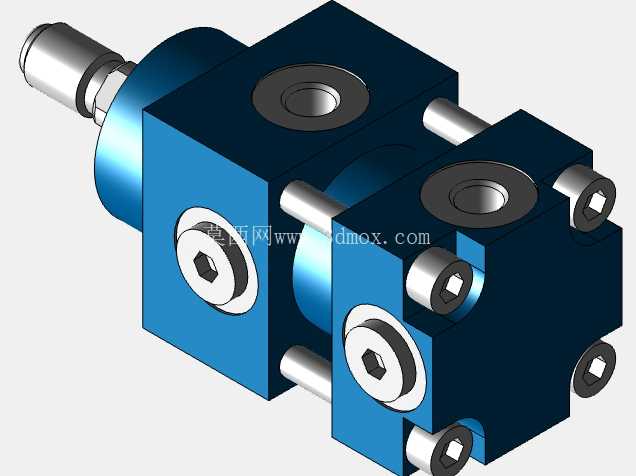

力士乐HVBS系列紧凑型拉杆气缸结构

这款紧凑型拉杆气缸在工业自动化生产线、液压气动控制系统、机床工装夹具回路、汽车冲压线辅件回路中都有广泛适配场景，作为直线动力执行元件，它承担着将流体压力能转化为直线往复机械能的核心作用，可完成工件推顶、夹具锁紧、工位切换、模具顶出等高频往复动作，在20MPa额定工作压力下可输出稳定的直线推力，适配多数中高压工业气动液压回路的动力需求。从结构设计思路来看，这款气缸采用拉杆式缸体锁紧结构，四根对称布置的金属拉杆将前后端盖与缸筒牢牢压合，相比一体焊接式缸体，拉杆结构更便于后期拆解维护，更换密封件、活塞组件时无需破坏缸体整体结构，维护成本更低。缸体采用方形截面设计，相比圆形缸体，方形结构可直接通过侧面安装孔实现多方位固定，无需额外加装安装支架，能有效缩减安装占用空间，适配紧凑排布的设备阀岛与执行单元布局。活塞与活塞杆的配合尺寸经过严格匹配，25mm活塞直径搭配16mm活塞杆的组合，在保证足够推力输出的同时，提升了活塞杆的抗侧向载荷能力，避免长行程工况下活塞杆出现弯曲变形，适配5mm至160mm的标准行程区间，可覆盖绝大多数常规直线执行场景的行程需求。安装边界方面，这款气缸支持四种标准安装方式，可通过前端盖法兰、后端盖法兰、侧面脚架、中间耳轴等形式完成固定，安装孔位采用CNOMO标准通用尺寸，可直接替换同规格的标准拉杆气缸，无需重新设计安装基座，大幅降低设备改造与选型替换的适配成本。端盖上的油口采用标准内螺纹接口，可直接适配常规液压气动管路接头，无需额外转换接头，管路排布更简洁。端盖与缸筒的密封面采用阶梯式密封结构，搭配O型圈与挡圈的组合密封形式，在20MPa额定压力下可实现无泄漏密封，同时可耐受一定的压力冲击，适配工况中存在瞬时压力波动的场景。活塞上的密封件采用双向密封结构，可同时承受正反两个方向的压力，实现双向动力输出，活塞与缸筒内壁之间采用耐磨环导向，避免金属直接接触造成的缸筒内壁划伤，延长气缸整体使用寿命。从实际选型适配角度来看，这款差功式单杆气缸的两腔作用面积存在固定差值，在相同供油压力下，伸出与缩回的输出力存在明确差值，可根据实际负载需求匹配对应的工作压力，避免选型过大造成的能源浪费，或是选型过小造成的动力不足。在三维建模过程中，这款气缸的所有安装孔位、拉杆位置、油口尺寸、活塞杆伸出长度都严格按照官方技术文档的尺寸链进行绘制，各部件之间的装配间隙符合实际装配公差要求，可直接用于设备整体装配的干涉检查、管路排布模拟、安装空间校核等工作，帮助结构设计人员在设计阶段就完成执行元件的布局验证，减少后期现场安装时出现的空间干涉、孔位不匹配等问题。在实际工业场景中，这类紧凑型拉杆气缸常被布置在设备内部空间局促的位置，比如冲压模具的内部顶出机构、自动化夹具的内置锁紧单元、机床内部的工位切换机构，方形缸体的设计可让其直接贴附在设备壁板上安装，相比圆形缸体可节省至少30%的径向安装空间，同时拉杆结构的抗振动性能更优，在冲压、锻压等存在持续振动的工况下，不会出现端盖松动的问题，运行稳定性更强。
