六工位集成式工业清洗槽组结构设计

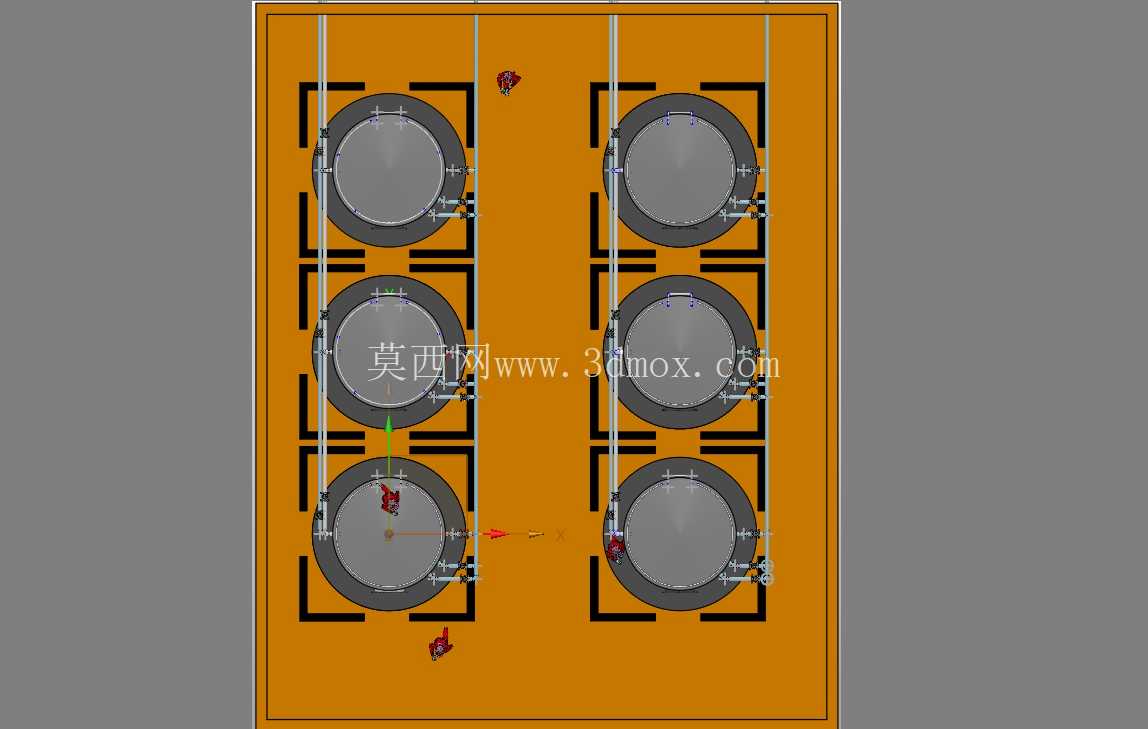

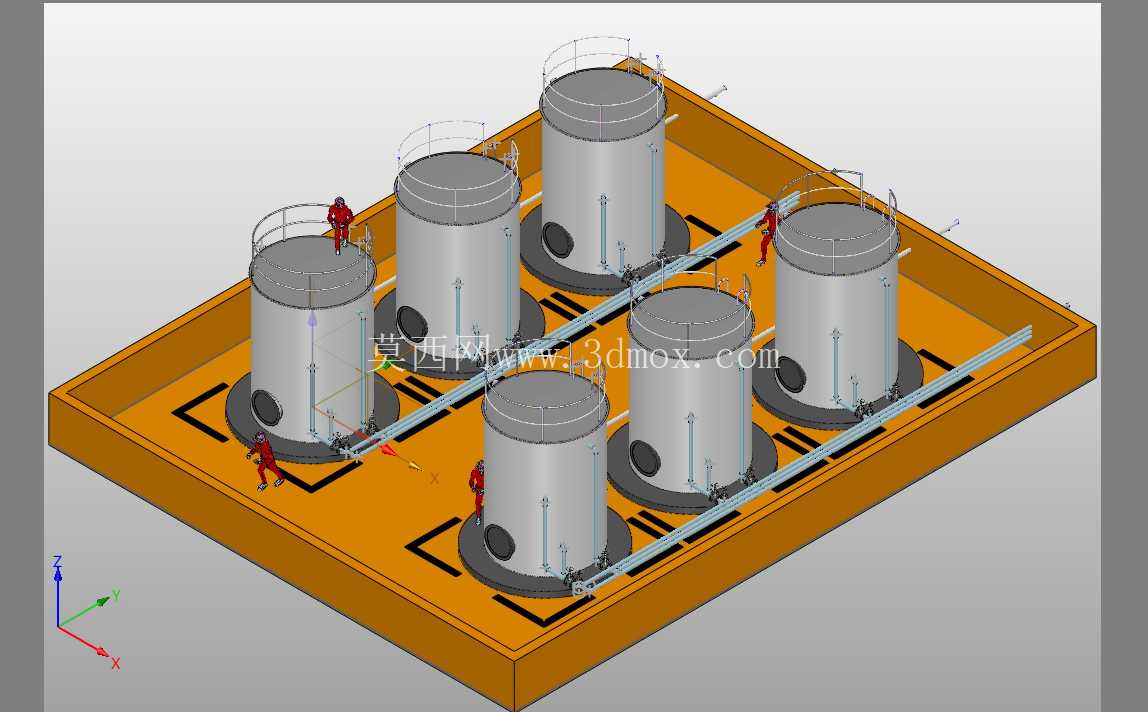

这套六槽集成布置的清洗设备，主要面向汽车冲压零部件生产环节的工序间清洁需求，在冲压线尾、焊装上线前的中转区域完成工件表面冲压油、金属碎屑、防锈残留的批量清理作业，相比单槽分散布置的清洗工位，能减少工件跨工位转运的吊装路径，适配多品种冲压件的连续化清洗节拍。整套设备以一体化钢制平台作为安装基座，六个立式圆柱槽体沿平台纵横方向成两排排布，槽体底部通过圆形支座与平台面板焊接固定，平台表面预留的黑色定位标线对应槽体安装基准，现场安装时可直接按标线完成槽体就位，无需反复调整同轴度与水平度，能缩短现场安装的调试周期。

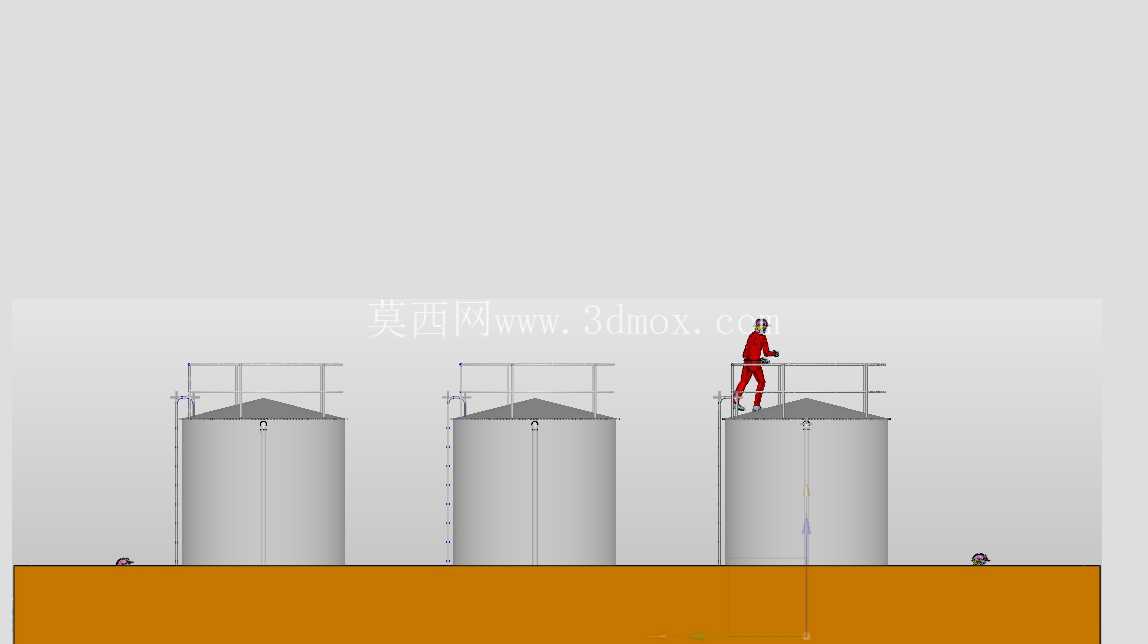

槽体采用立式圆柱结构设计，相比方形槽体，圆柱壁面的承压均匀性更好，在清洗过程中槽内液体波动产生的侧向载荷不会在壁面拐角处形成应力集中，长期使用不易出现焊缝开裂渗漏的问题。每个槽体顶部设置带护栏的操作平台，操作人员可通过平台直梯到达槽顶，完成槽内清洗介质添加、顶部喷淋组件检修、槽口杂物清理等操作，护栏高度符合工业操作平台的安全防护要求，能避免人员在槽顶作业时发生坠落风险。槽体侧面预留的管道接口沿纵向排布，可根据清洗工艺需求接入进液管、溢流管、排污管、加热循环管路，不同接口的口径匹配对应管路的流量要求，避免管路变径过多造成的流阻损失。

平台上沿槽体排布方向设置的纵向输送轨道，可配套吊装式工件转运小车，将待清洗工件从上下料工位依次送入不同槽体完成浸泡、喷淋、漂洗、防锈等多道清洗工序，轨道的安装基准与槽体中心对齐，确保工件吊具下降时能准确进入槽体中心位置，不会碰撞槽壁。平台边缘预留的人行通道宽度满足操作人员巡检、应急通行的需求，通道旁设置的小型操作工位可放置清洗工艺记录台账、便携检测工具，方便现场人员随时抽检清洗后工件的表面清洁度。

从安装边界来看，整套设备的平台长宽尺寸根据六个槽体的排布间距确定，槽体之间的预留间隙满足管道安装、侧面阀门操作的空间需求，设备整体的高度包含槽体本体、顶部护栏、底部基座的总高度，适配常规工业厂房的层高要求，无需对厂房顶部结构进行特殊改造。槽体底部的排污接口统一引至平台侧边的排污总管，可直接对接车间的废水处理管网，无需在现场单独布置分散的排污管路，减少车间地面的管线排布复杂度。

设计过程中针对槽内液体的载荷做了专项校核，每个槽体满载清洗介质时的总重量通过底部支座均匀传递到平台框架，平台框架的主梁采用型钢焊接结构，主梁的截面选型根据满载载荷的挠度计算确定，确保满载时平台面板的变形量在允许范围内，不会因长期载荷变形导致槽体倾斜、管路对接错位。槽体顶部的人孔位置设置在靠近操作平台的一侧，方便后期进入槽内进行内壁清洁、防腐层修补等维护作业，人孔盖采用快开式结构，无需额外工具即可完成开启与锁紧，能缩短维护作业的准备时间。

在实际生产场景中，这套集成式清洗槽组可根据不同冲压件的清洗工艺要求，灵活调整每个槽体的功能配置，比如在粗洗槽内加装超声波振板提升重油污工件的清洗效率，在漂洗槽内加装加热管提升漂洗效果，在终洗槽内添加防锈剂满足工件短期防锈的存储要求，槽体的接口预留设计可支持这些功能组件的后期加装，无需对槽体主体结构进行二次改造。平台表面做了防滑防腐处理，长期接触清洗介质溅落也不会出现锈蚀打滑的问题，平台侧边设置的挡液边可防止槽内溢出的液体流到车间地面，保持作业区域的地面干燥，减少现场滑倒的安全隐患。
