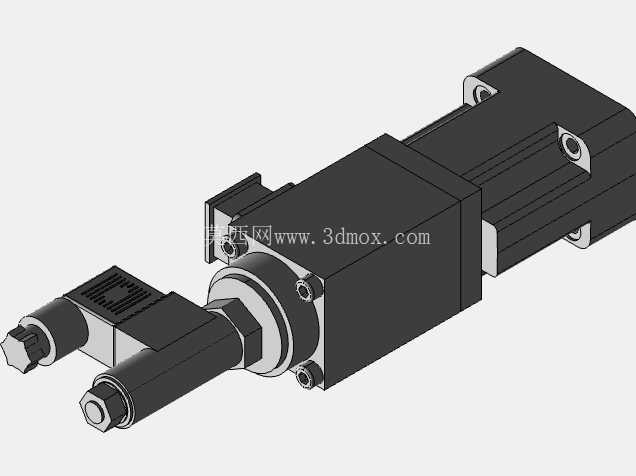

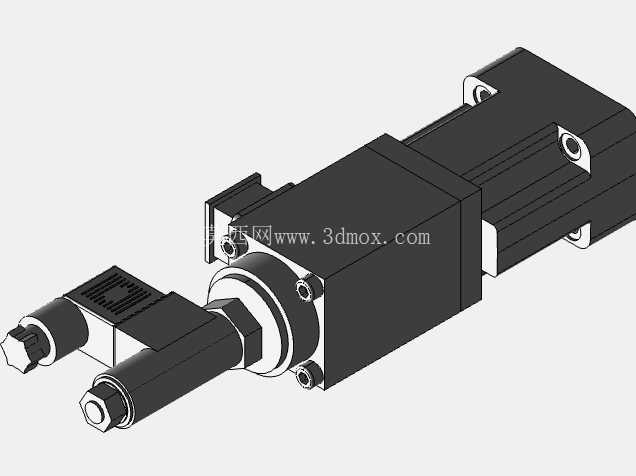

力士乐2FRE型二通比例节流阀结构模型

这款二通比例节流阀的三维结构还原，完全围绕液压系统实际装机需求搭建，建模过程中优先对齐了现场调试、安装维护环节的核心痛点，没有做多余的外观美化处理，所有结构特征都对应实物的功能逻辑。从应用场景来看，这类阀件主要覆盖需要精准控制执行元件运行速度的液压回路，比如汽车冲压生产线的送料机构进给控制、注塑机的开合模速度调节、工程机械的动臂动作稳速控制，以及各类试验台架的流量精准输出场景，相比普通节流阀，它能根据输入电信号连续调整通流面积，避免了传统节流阀只能分级调节带来的速度跳变问题，尤其适合对运行平稳性要求高的工况。

从功能特性上看，这款阀集成了外部关闭式压力补偿器，建模时特意还原了补偿器的阀芯配合间隙、弹簧安装位的结构细节，这个结构的核心作用是在负载波动、系统压力变化时，始终保持节流口前后压差稳定，不会因为进口或出口压力突变导致输出流量偏移，实际装机时能有效抑制执行元件启动瞬间的跳变问题，很多现场调试中遇到的启动冲击、低速爬行问题，往往就是节流阀没有带压力补偿结构导致的。这款阀的公称通径为6规格，对应NG6安装界面，建模时严格对齐了DIN 24340 A型端口的安装尺寸，安装面的螺栓孔位置、油口通径、密封槽深度都和实物一致，设计人员直接调用这个模型做阀块设计时，不需要再反复核对安装边界，能直接生成阀块的安装孔系，避免出现安装干涉、油口对不准的问题。

设计思路上，整个模型拆分了阀体、比例电磁铁、压力补偿阀芯、节流阀芯、密封组件、电气接插件几个独立的子装配体，每个子零件的配合关系都按照实际装配逻辑设置，比如比例电磁铁的推杆和节流阀芯的同轴度配合、补偿阀芯和阀套的间隙配合位置都做了明确的结构区分，做运动仿真时可以直接模拟阀芯位移和通流面积的对应关系，不需要再重新拆分零件。电气连接部分还原了带组件插头的结构，没有做无配合连接器的冗余设计，实际选型时这个结构对应的是现场直接接线的安装方式，不需要额外采购配对插头，能减少装机的配件采购成本。阀门的进出油口位置、安装固定孔的中心距都严格按照样本尺寸设置，最大工作压力对应的阀体壁厚也做了等比例还原，不会出现模型壁厚偏薄、和实物强度结构不符的问题。

外形尺寸与安装边界方面，模型完整还原了阀件的总长、总宽、总高尺寸，比例电磁铁部分的外伸长度、接线插头的旋转空间都做了预留，做液压站布局设计时，可以直接把这个模型调入装配体，核对阀件和周边管路、其他元件的安全间隙，避免出现装机后插头无法插拔、检修空间不足的问题。阀件的密封槽位置、密封件规格都和实物一致，对应的FKM密封件能适配常规矿物液压油的工作介质，最高工作压力下的密封结构位置没有做简化，设计人员做密封选型时可以直接参考模型的槽体尺寸。这款阀的渐进式流量特性对应最大6L/min的通流能力，阀芯的节流口开槽结构做了细节还原，不同开度下的通流截面变化和样本特性曲线匹配，做系统仿真时可以直接提取节流口的结构参数，不需要再额外测绘实物。

很多液压设计人员做系统方案时，往往容易忽略阀件的安装空间预留，比如比例电磁铁的尾部需要预留接线和散热空间，压力补偿器的调节端需要预留调试工具的操作空间，这个模型把这些容易被忽略的结构细节都做了还原，调入装配体后能直接检查干涉情况，减少后期装机返工的概率。另外模型上的止回阀安装位也做了明确的结构区分，对应不带止回阀的配置，选型时如果需要带止回阀的版本，可以直接在这个模型基础上修改对应结构，不需要从零开始建模，能大幅提升设计效率。
