多通路集成式黄铜阀体结构设计

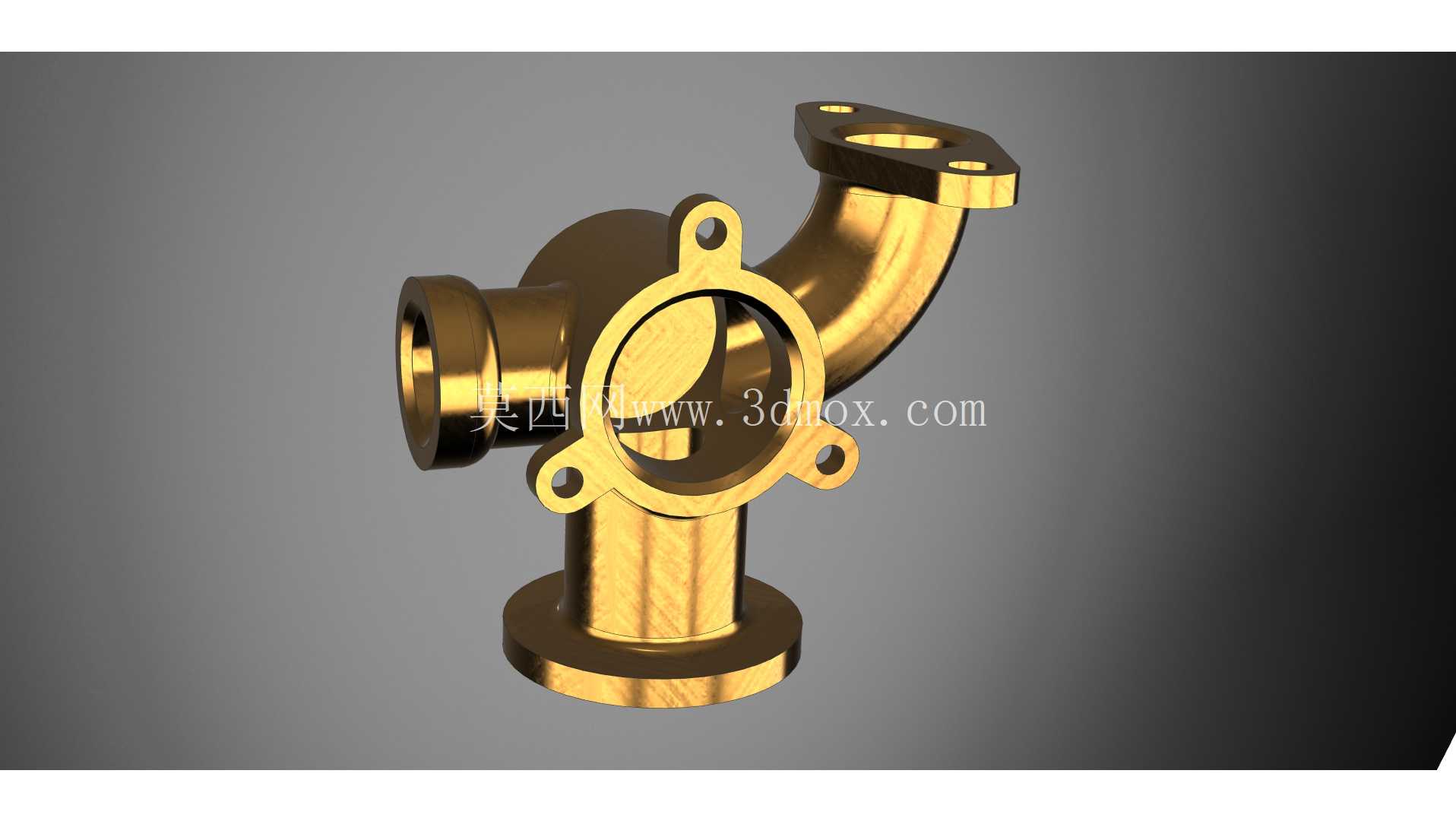

这款多通路阀体的结构设计，核心围绕流体管路系统的分流、转向与汇流需求展开，在车用冷却回路、小型液压控制支路、润滑系统输送管路中都能找到适配场景。不同于常规两通阀体的直连结构，该阀体采用三向通路集成布局，三个接口分别朝向垂直向上、水平侧出、垂直向下三个方向，能够在有限的安装空间内完成管路走向的90度转向与多支路分流，减少管路系统中额外接头的使用数量，降低流体泄漏的潜在风险点。从结构细节来看，每个接口的连接形式都做了针对性设计：侧出接口采用带两个安装孔的法兰凸缘结构，安装孔位对称分布在法兰端面两侧，装配时可通过螺栓直接与对应管路端的法兰盘压紧密封，密封面的平面度在建模时预留了0.02mm的形位公差要求，避免压紧后出现局部间隙导致渗漏；垂直向上的接口采用带三个均布安装孔的圆形法兰结构，三个安装孔沿法兰圆周120度均匀排布，能够承受更高的管路轴向拉力，适配需要频繁拆装维护的支路连接；垂直向下的接口采用圆柱凸台定位结构，装配时可直接插入对应管路的承口内，配合密封圈完成径向密封，安装效率更高，适合空间紧凑、后期拆装频次低的管路位置。阀体的中部设置了圆形的阀腔安装位，周围均匀分布四个带通孔的凸耳，用于安装阀芯组件与阀盖，凸耳的厚度经过受力校核，能够承受阀芯动作时的交变载荷，避免长期使用后出现凸耳断裂、密封失效的问题。建模过程中，阀体的内壁过渡位置全部采用圆角平滑过渡，没有直角突变结构，一方面可以减少流体在阀腔内的流动阻力，降低流道内的紊流与压力损失，另一方面也能避免应力集中，提升阀体在承压状态下的结构强度，应对管路内的压力波动冲击。从安装边界来看，该阀体的最大外轮廓尺寸控制在紧凑范围内，三个接口的中心距经过精准计算，能够适配现有车用冲压模具配套的管路布局空间，安装时不需要对周边管路做大幅度改动，可直接替换原有分体式的多通接头组件。阀体的壁厚设计遵循等强度原则，流道内壁到外壁的厚度根据不同位置的承压需求做了差异化调整：法兰连接位置的壁厚适当加厚，承受螺栓压紧力与管路拉力；流道直管段的壁厚在满足承压要求的前提下做了减薄处理，尽可能降低阀体自身重量，符合车用零部件轻量化的设计趋势。在密封结构的设计上，每个接口的密封槽位置都预留了标准密封圈的安装尺寸，可适配通用规格的O型密封圈，不需要定制特殊密封件，降低后期维护的配件成本。阀腔与阀盖的配合面采用止口定位结构，装配时能够自动对中，保证阀芯与阀座的同轴度，避免阀芯偏磨导致的密封失效问题。从实际使用场景出发，该阀体可适配的介质包括冷却水、低压润滑油、常温液压油等非强腐蚀性流体，工作压力范围覆盖车用常规管路系统的压力区间，能够在-40℃到120℃的工作温度区间内保持结构稳定性，不会因为温度变化出现过大的形变影响密封性能。建模时对阀体的所有棱边都做了倒角处理，既避免加工过程中出现锐边割伤装配人员的问题，也能去除铸造或加工过程中产生的毛刺，防止毛刺脱落进入管路系统造成下游元件堵塞。
