模块化可换缸拼图式内燃发动机结构设计

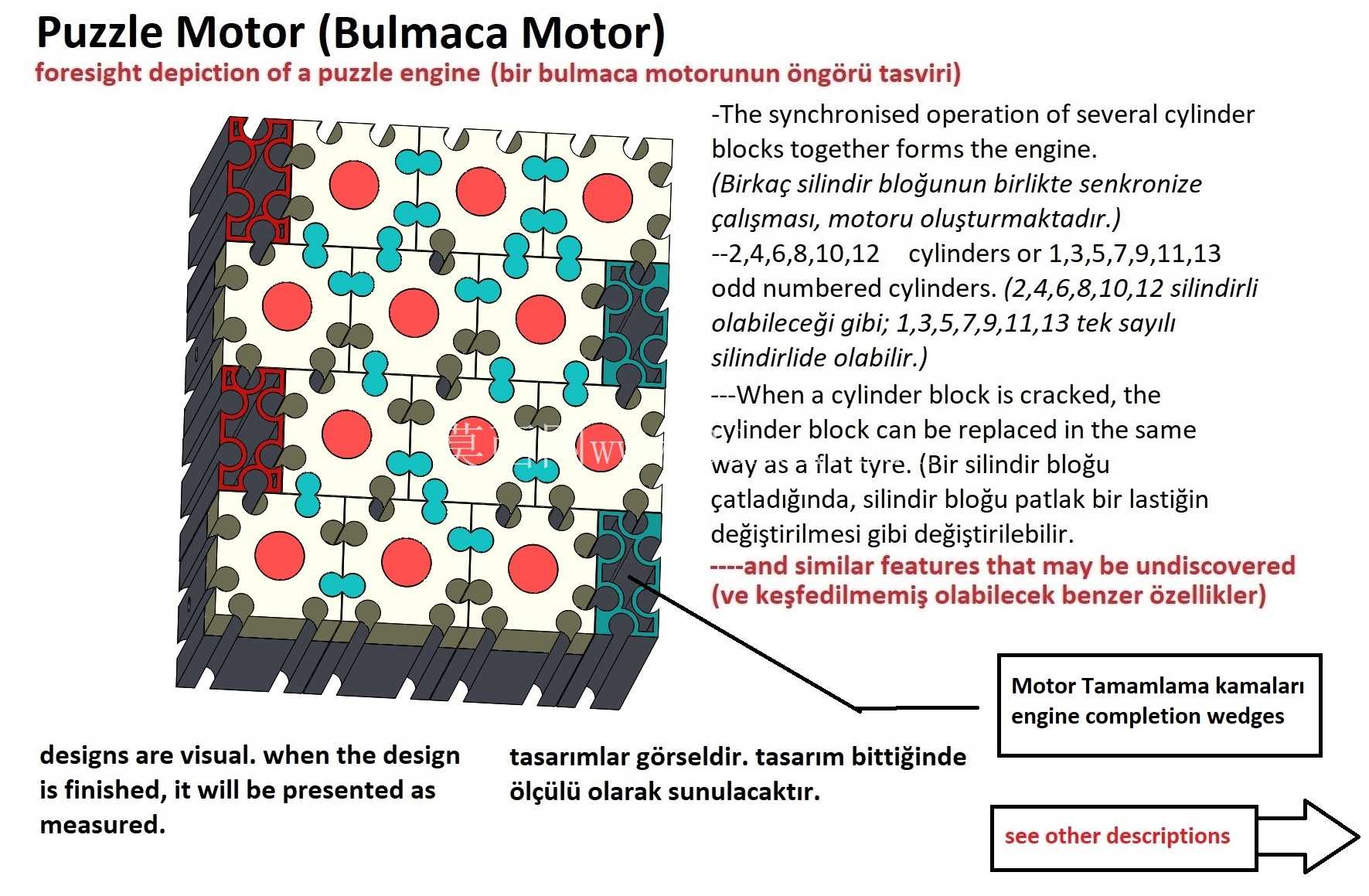

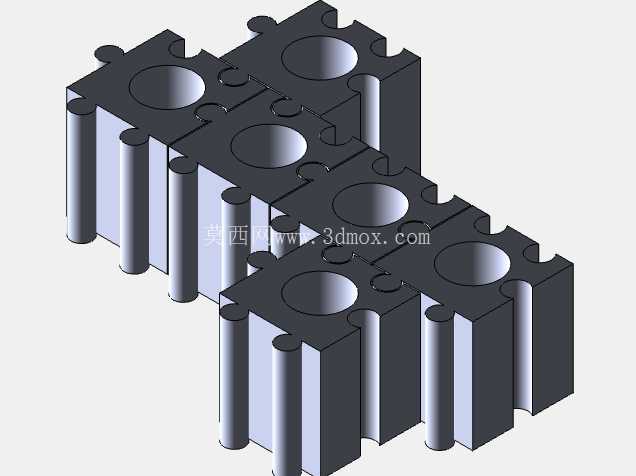

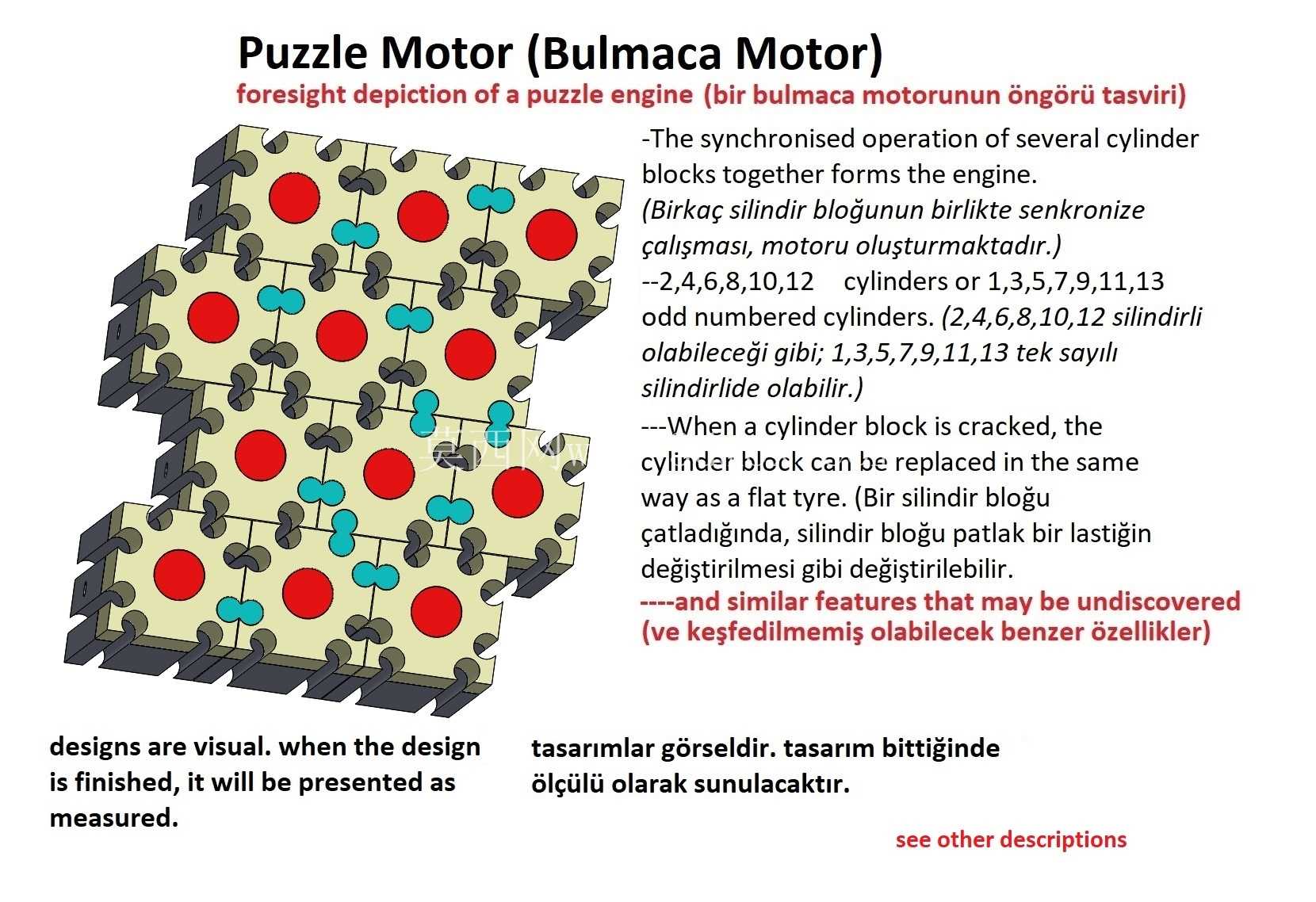

这款拼图式发动机的核心设计逻辑，跳出了传统内燃机缸体一体化铸造的固有思路，将每个气缸单元做成独立可拆分的标准模块，通过统一的定位锁紧结构完成整机组装，类似拼图块的拼接逻辑，这也是其结构命名的核心来源。从实际应用场景来看，这种结构首先适配赛车领域的快速维修需求——赛事中动力单元出现单缸损坏时，无需拆解整台发动机吊出维修，仅需拆除故障气缸对应的锁紧楔块，即可像更换爆胎轮胎一样快速替换备用缸体模块，大幅缩短维修停摆时间，也能降低赛事动力单元的整备成本。面向民用改装场景时，用户可根据动力需求灵活增减气缸数量，既可以组装成2、4、6、8、10、12缸的偶数缸布局，也能适配1、3、5、7、9、11、13缸的奇数缸特殊动力需求，无需重新开模制作整体缸体，仅通过增减标准气缸模块即可调整排量与动力输出区间，适配不同车型的动力改装要求。

从功能特性来看，独立气缸模块的密封面采用统一的平面配合公差，每个模块的冷却水道、润滑油道接口都采用标准化快接结构，拼接完成后可自动形成完整的冷却与润滑回路，无需额外布置外接管路。气缸模块之间的锁紧依靠发动机端部的楔形锁紧块实现，装配时沿轴向打入锁紧楔块即可为所有缸体提供均匀的轴向压紧力，保证缸体结合面的密封性能，避免漏气、漏水、漏油问题；拆解时仅需退出锁紧楔块，即可逐块拆下气缸单元，操作逻辑简单，对维修场地与工具的要求远低于传统整体缸体发动机。

设计思路上，这款结构优先考虑了模块的通用性与互换性，所有气缸单元的外形尺寸、连接接口、配合公差完全一致，不存在专属定制的特殊缸位，任意气缸模块都可以安装到整机组装的任意缸位，降低了备件储备的难度——使用方仅需储备少量通用气缸模块，即可覆盖整台发动机所有缸位的故障替换需求，无需针对不同缸位准备不同规格的备件。同时这种结构也为发动机的性能迭代提供了便利，当需要升级燃烧室结构、配气机构或活塞组件时，仅需升级单个气缸模块的内部设计，无需改动整机的安装边界与连接结构，可快速完成动力升级，适配不同排放阶段、不同动力需求的应用场景。

从安装边界来看，整机组装后的外形轮廓可根据气缸数量灵活调整，轴向尺寸随气缸数量线性增减，径向尺寸与单缸模块的尺寸保持一致，可适配不同车型的发动机舱布局——小排量少缸版本可适配紧凑型乘用车的狭小机舱，大排量多缸版本可适配性能车、特种车辆的大空间安装位。所有外接接口包括曲轴输出端、进排气接口、冷却管路接口、线束接口都布置在发动机的固定端结构上，增减气缸模块时无需改动外接接口的位置与尺寸，可直接匹配原有车辆的传动系统、冷却系统与进排气系统，降低改装替换的适配难度。

需要注意的是，这种模块化结构对缸体结合面的加工精度提出了更高要求，每个气缸模块的配合面平面度公差需控制在0.02mm以内，避免拼接后出现密封失效问题；同时楔形锁紧块的锁紧力需要经过精确计算，既要保证结合面有足够的压紧力密封燃烧室高压气体，又要避免压力过大导致缸体模块变形，影响活塞运动的同轴度。目前这种结构的可视化设计已经完成了整体布局验证，后续可针对不同应用场景调整单缸模块的排量参数，拓展其在通用机械、特种装备、小型动力装置等领域的应用可能。
