单缸摆动式蒸汽动力机构三维结构

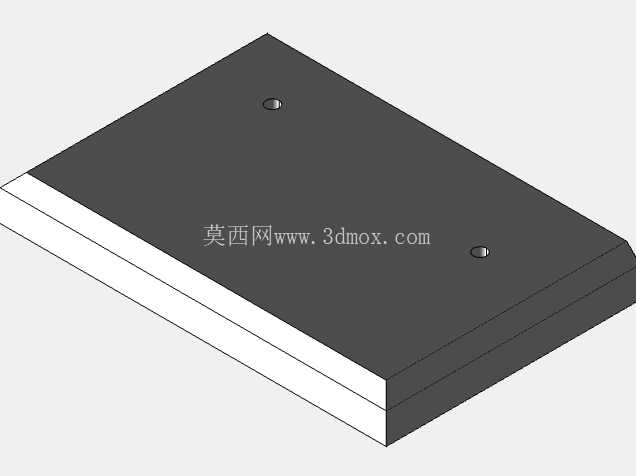

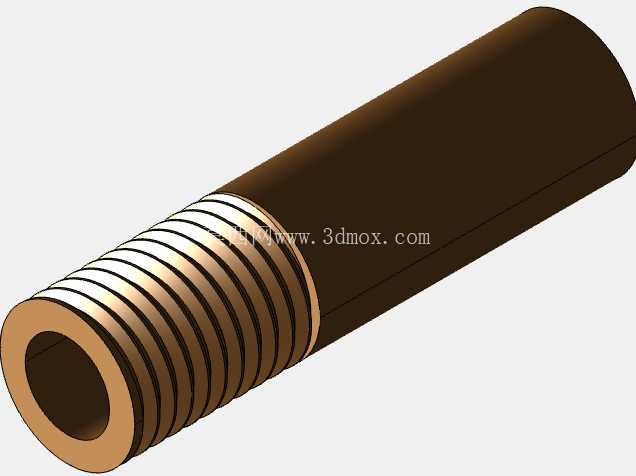

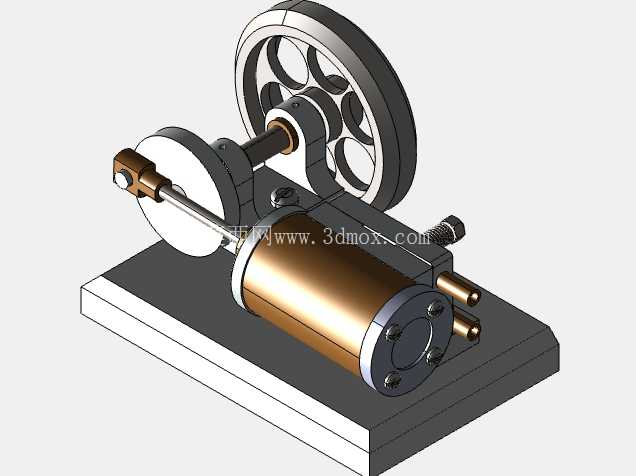

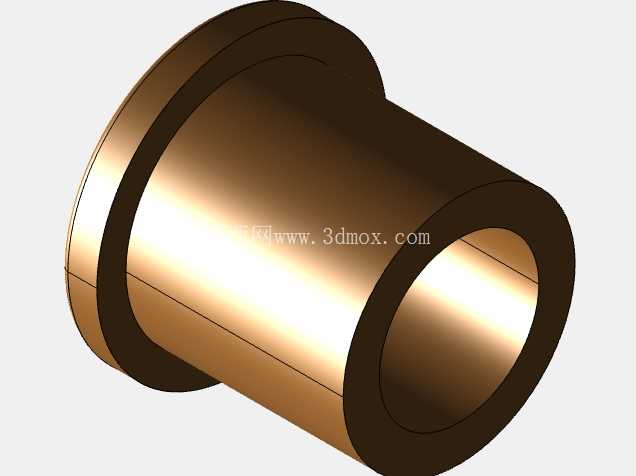

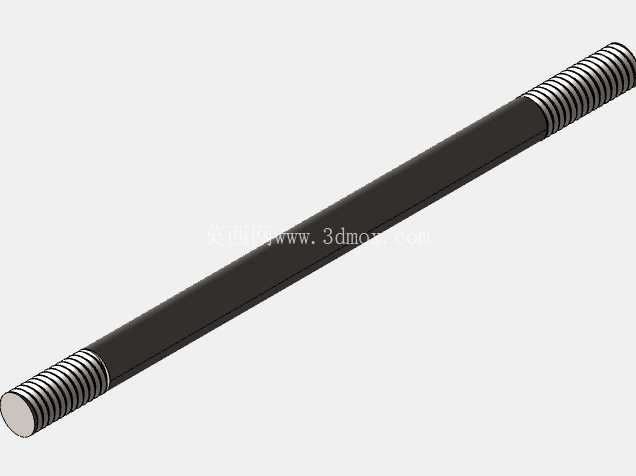

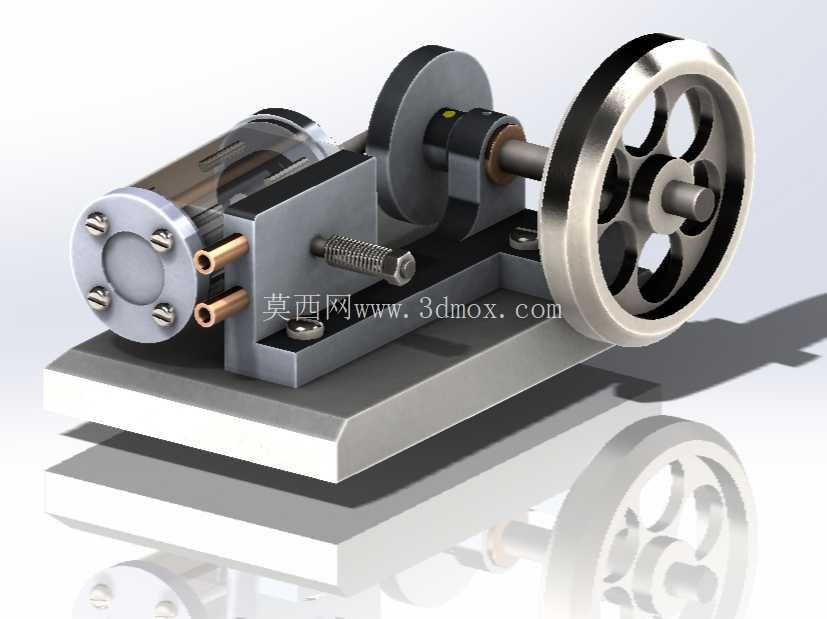

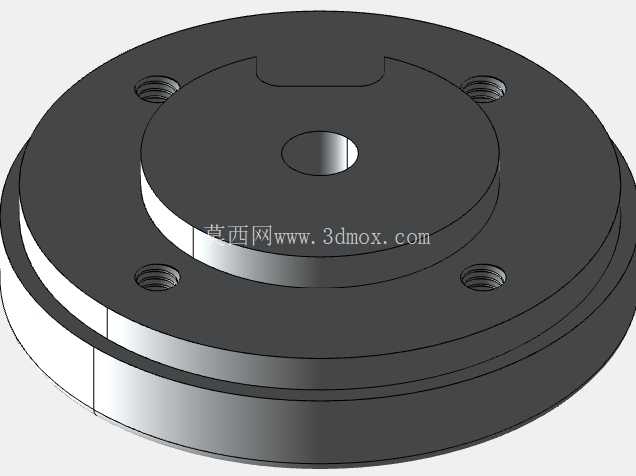

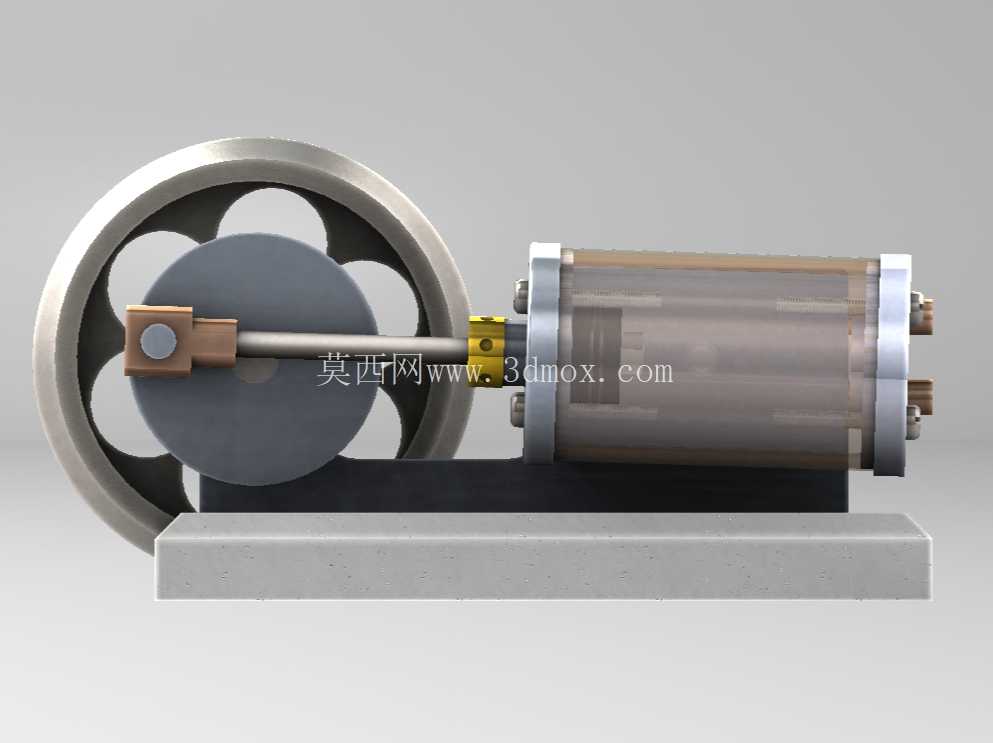

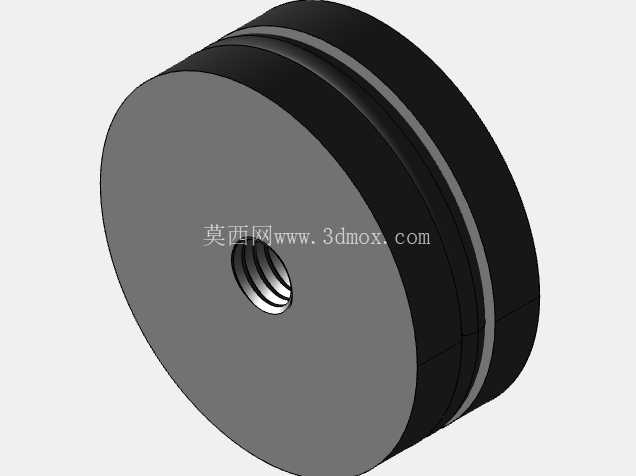

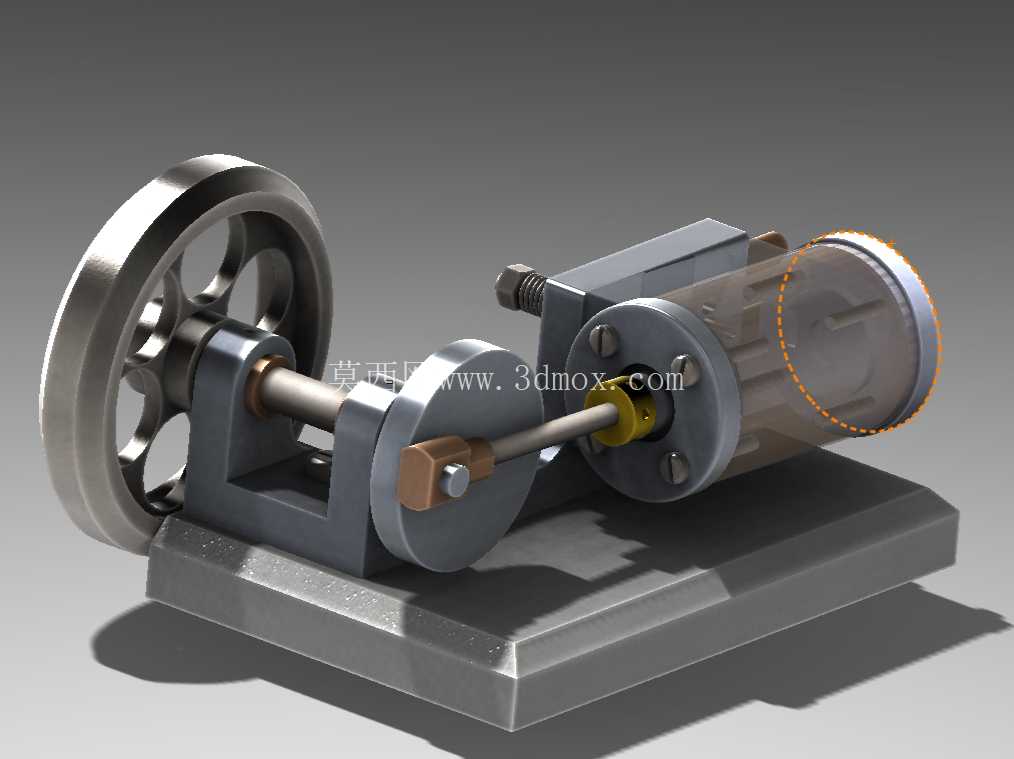

这款单缸摆动蒸汽机构的三维结构，核心面向模型工程、小型动力演示以及基础热力学教学场景落地，区别于传统固定汽缸的蒸汽机结构，其设计核心围绕简化配气逻辑、降低加工装配难度展开，能在极小的空间内实现蒸汽热能到旋转机械能的稳定转换。从实际应用场景来看，这类结构常被用于小型玩具蒸汽船、桌面动力演示教具、科普展项的动力核心，也可作为小型低速动力输出单元，适配对扭矩要求不高、追求结构简洁可靠的微型动力场景，相较于传统带复杂配气阀组的蒸汽机，它的故障点更少，对装配精度的容错率更高，非常适合非工业级的小型动力应用。

从功能特性上看，该结构摒弃了传统蒸汽机独立的进排气阀组、凸轮配气机构，依靠汽缸自身绕支点的摆动，配合汽缸端面与基座上的气道端口对位，自动完成进汽、膨胀做功、排汽的完整循环，当高压蒸汽从基座进气口进入时，压力推动活塞伸出，通过连杆带动飞轮轴旋转，随着曲轴转动到对应角度，汽缸摆动至排气端口对位，做功后的乏汽直接排出，曲轴依靠飞轮储存的惯性继续转动，带动汽缸回摆至进气端口对位，进入下一个做功循环，整个循环过程无需额外的配气控制零件，运动副数量比传统同功率蒸汽机减少近40%，日常维护仅需关注活塞与汽缸的密封、各转动副的润滑即可。

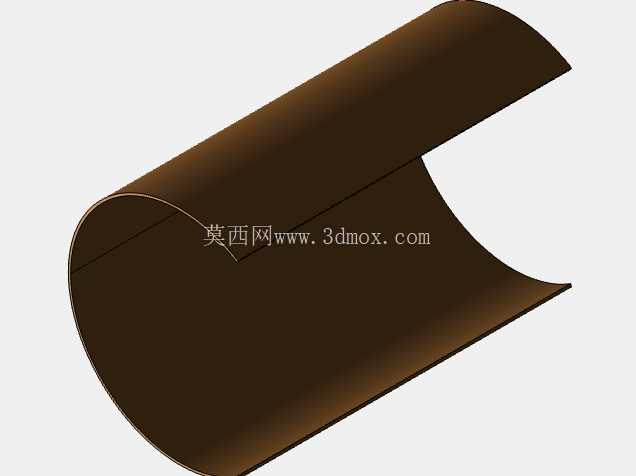

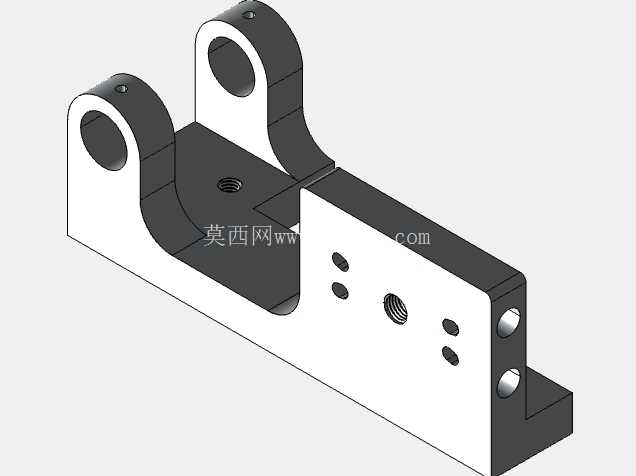

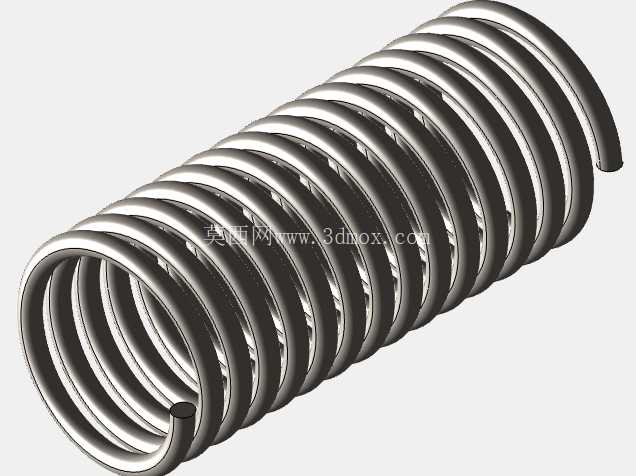

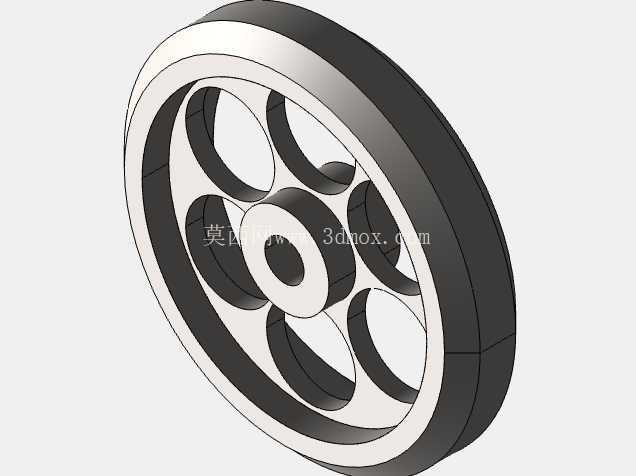

设计思路上，整个结构采用卧式布局，将汽缸、曲轴飞轮组、连杆机构全部集成在一块平整的安装基座上，基座同时承担气道输送、部件定位、安装固定的多重作用，汽缸尾部采用铰接支点设计，支点位置经过运动学仿真校核，保证汽缸摆动角度刚好匹配进排气端口的开闭时序，不会出现进排气串气的问题；活塞与连杆采用铰接连接，消除摆动过程中的侧向卡滞力，飞轮采用辐条式结构，在保证足够转动惯量储存动能、稳定输出转速的同时，尽可能降低整体重量，减少不必要的惯性损耗。

从外形尺寸与安装边界来看，整个机构的安装基座为矩形平板结构，所有运动部件的外轮廓均不超出基座的边界范围，安装时仅需在基座对应位置开设固定孔即可完成整机固定，无需额外预留周边的运动避让空间；曲轴的动力输出端从飞轮侧的支座伸出，输出轴的中心高与支座安装面保持固定尺寸，方便外接皮带轮、齿轮等传动部件，适配不同的负载连接需求；汽缸的进排气接口均布置在基座侧面，接口方向与安装面平行，外接蒸汽管路时不会与上方的运动部件产生干涉，管路排布空间充足。

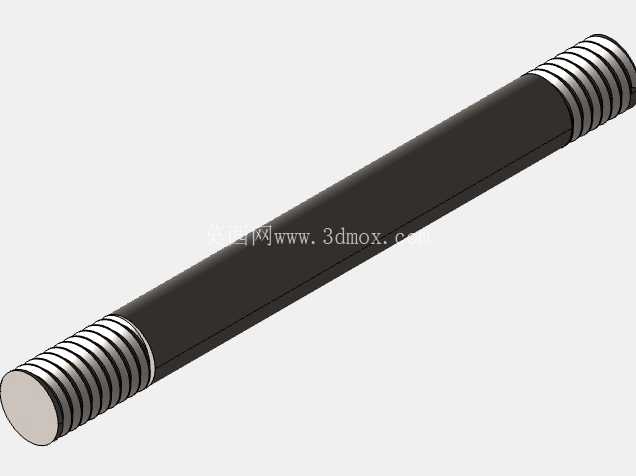

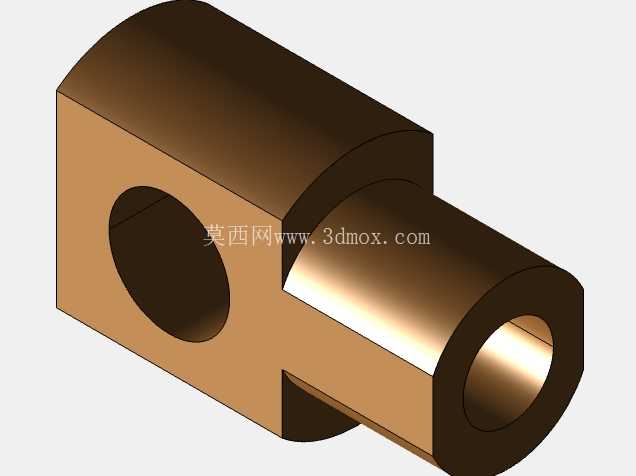

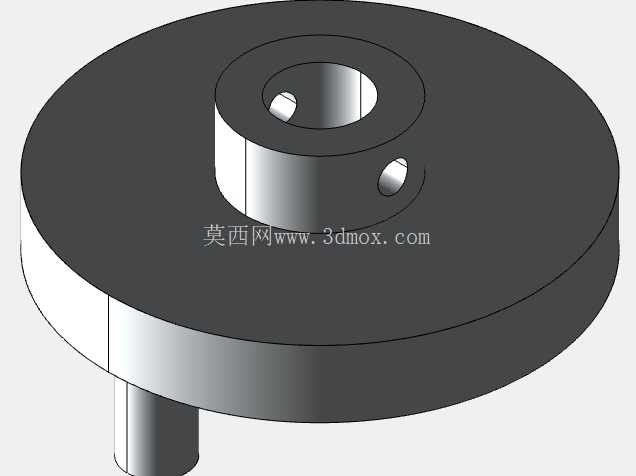

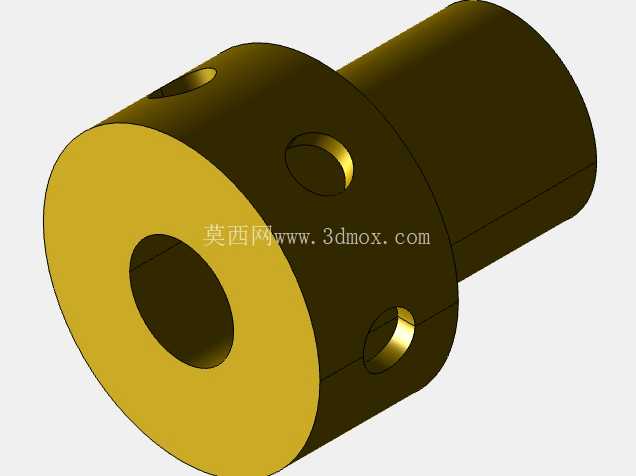

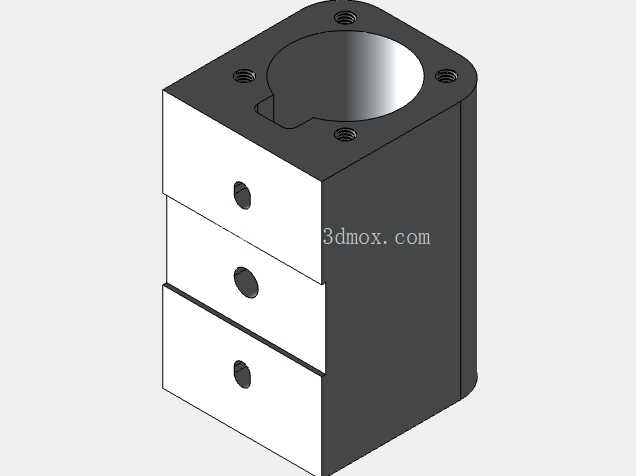

在结构细节处理上，汽缸两端采用端盖密封结构，端盖通过螺栓与筒体连接，方便后期更换密封件、调整活塞配合间隙；曲轴的支撑位置设置有轴套，减少转动过程中的磨损，延长整机使用寿命；连杆两端的铰接点均采用销轴定位，装配时可通过销轴的选配调整配合间隙，避免运动过程中出现松旷或者卡滞。这类结构虽然输出功率有限，无法适配工业级的动力需求，但凭借结构简单、运行原理直观、可靠性高的特点，在科普教学、模型制作领域有着不可替代的应用价值，其结构设计逻辑也能为小型简化动力机构的研发提供参考，帮助设计人员理解配气时序与运动机构的匹配关系，掌握紧凑动力单元的布局方法。
