重型卡车动力转向液压泵拆解结构

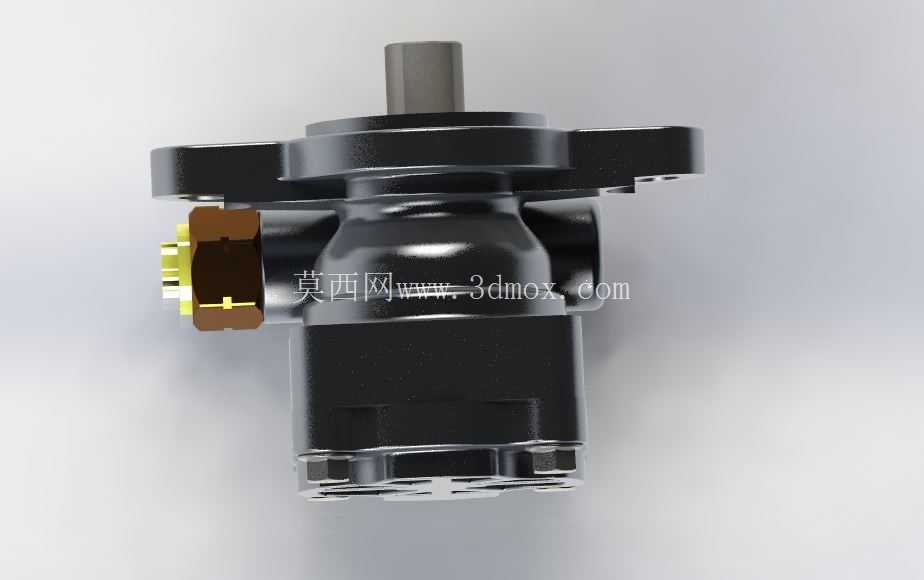

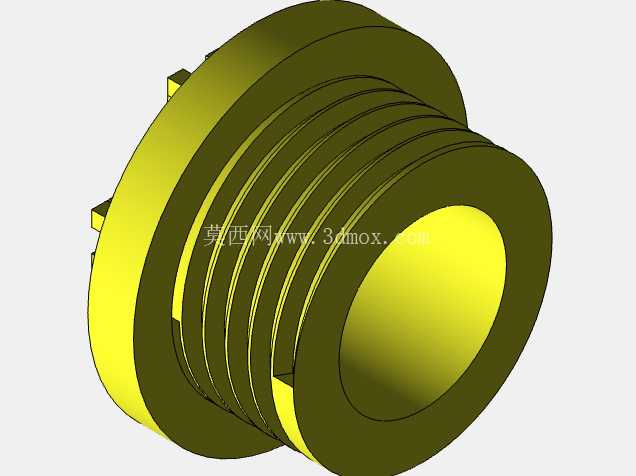

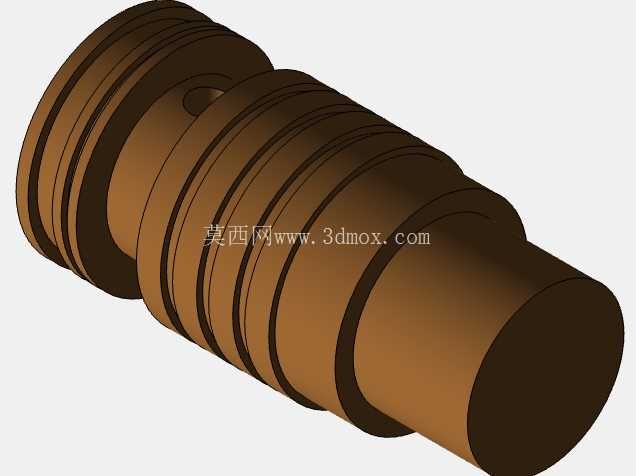

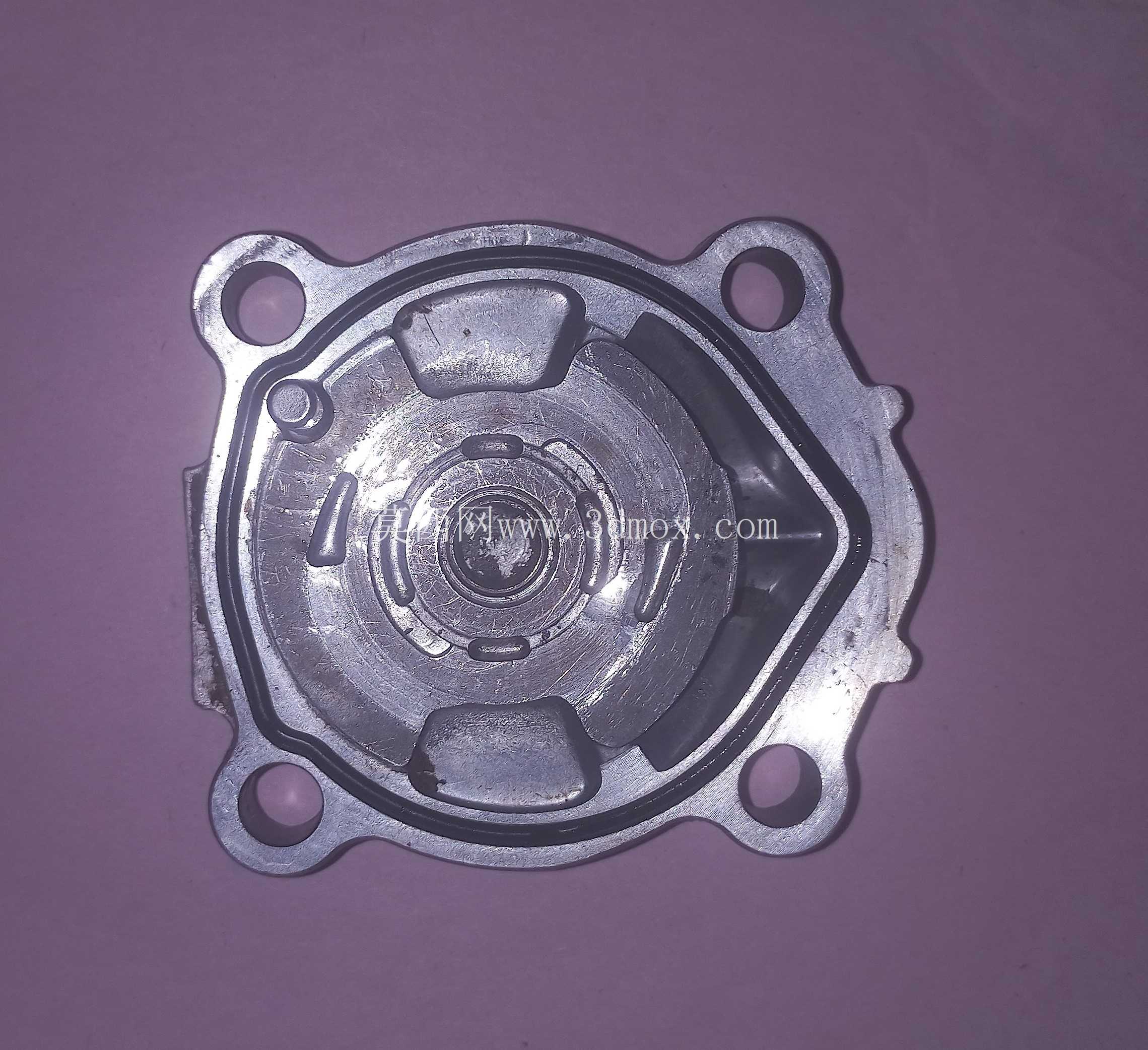

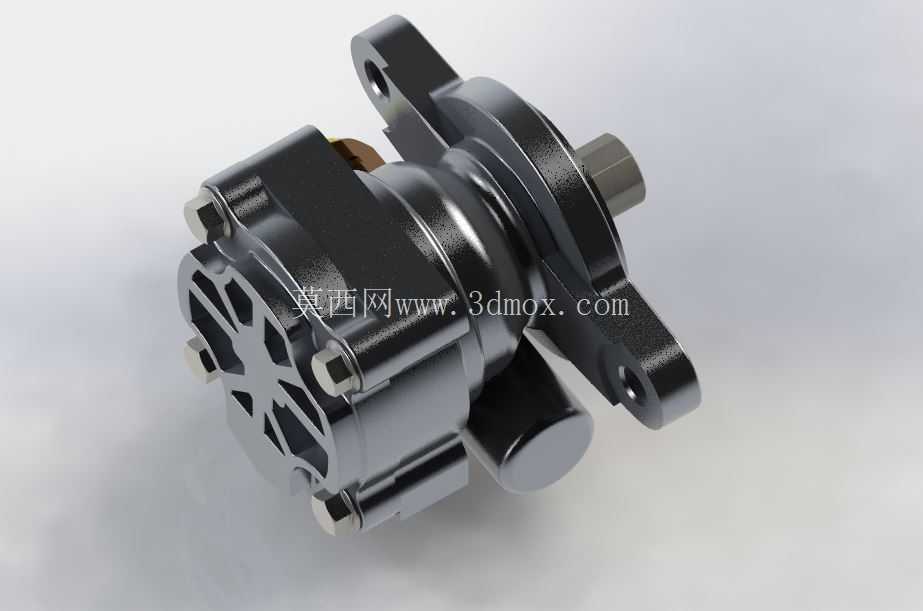

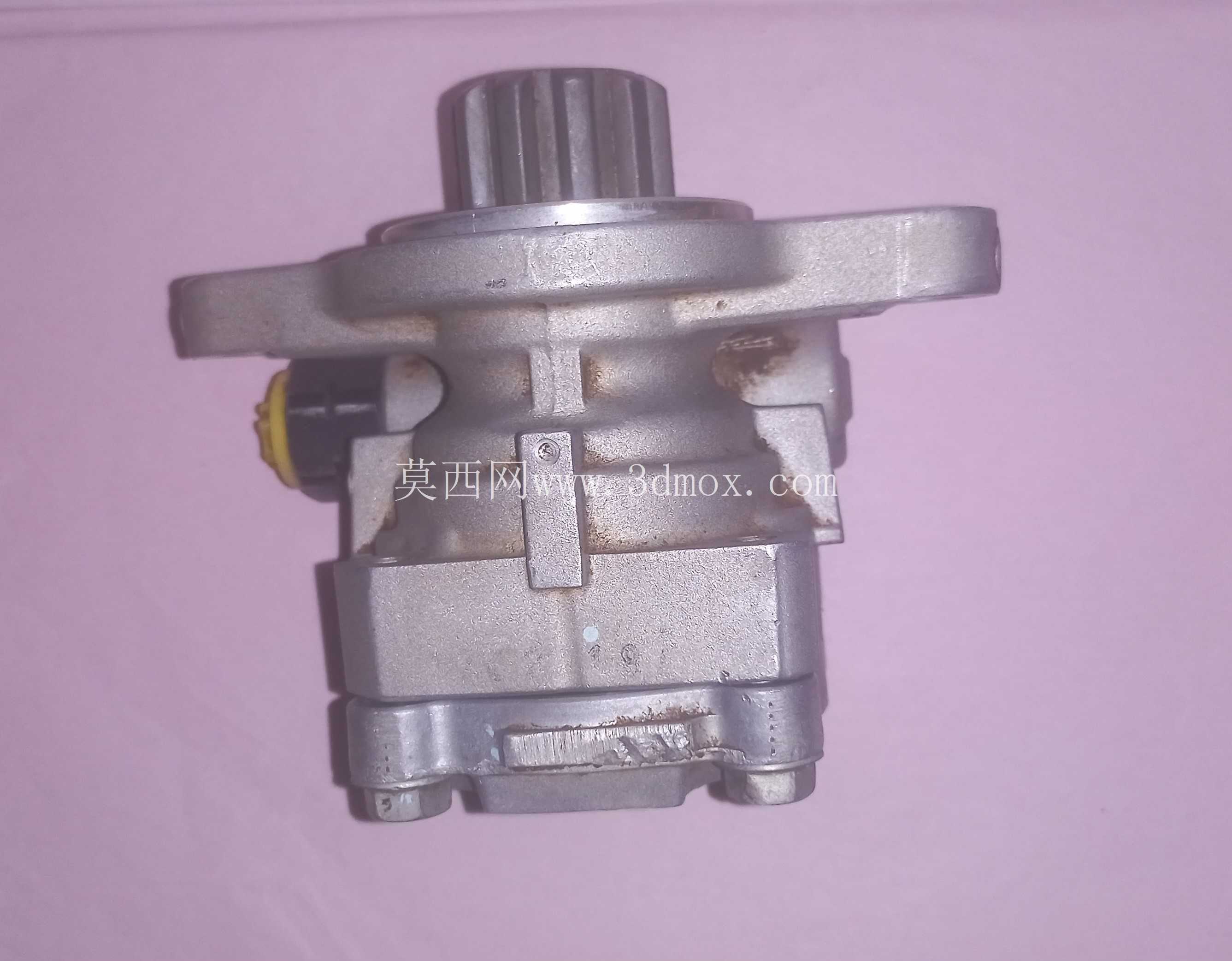

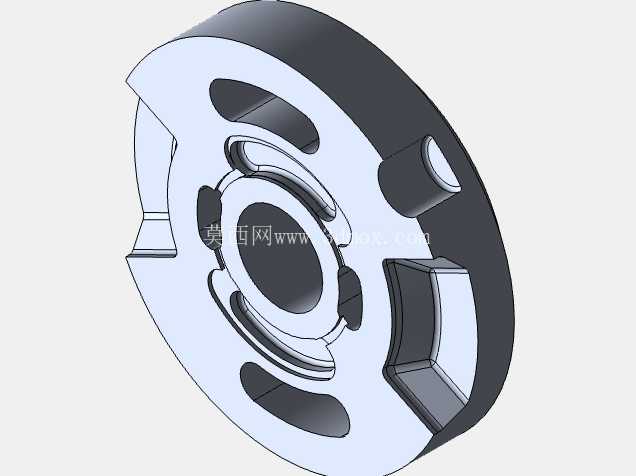

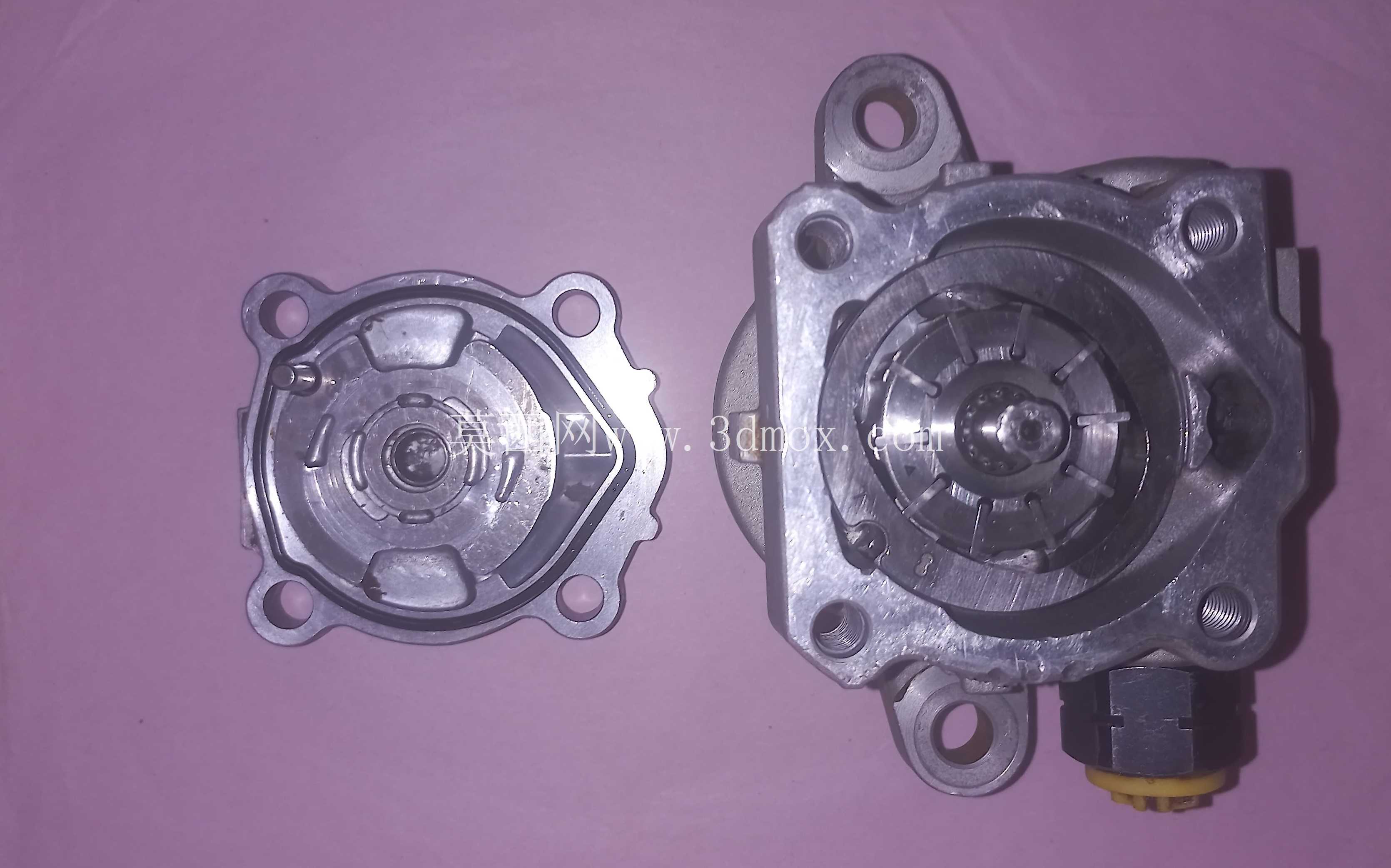

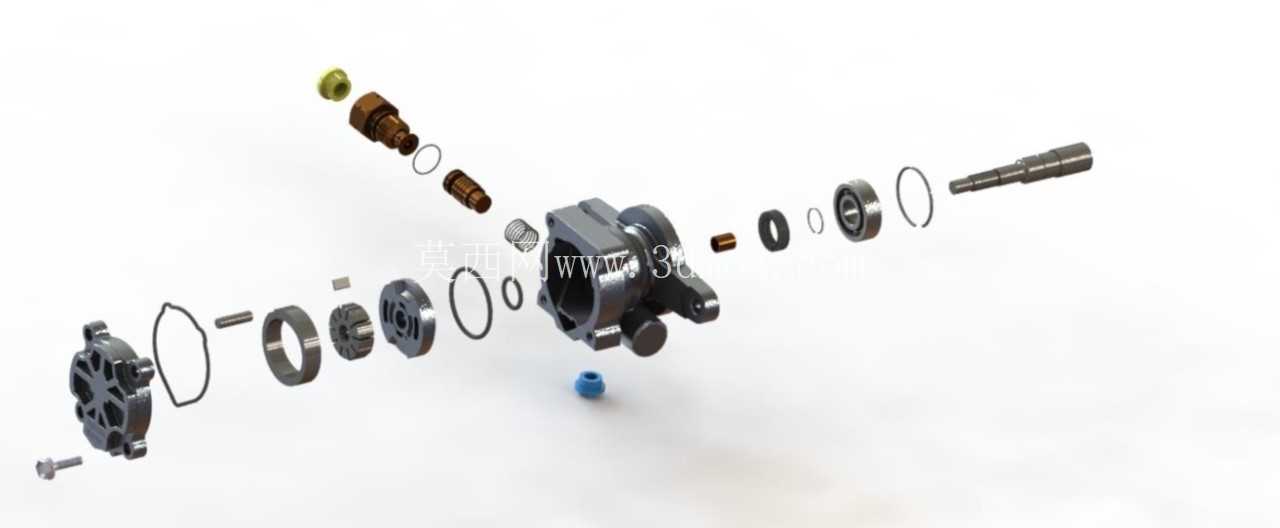

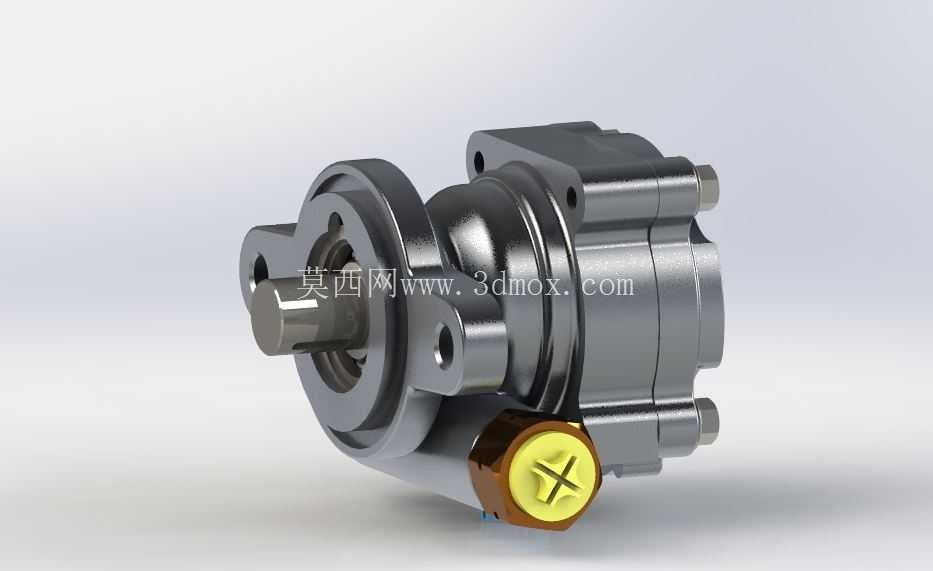

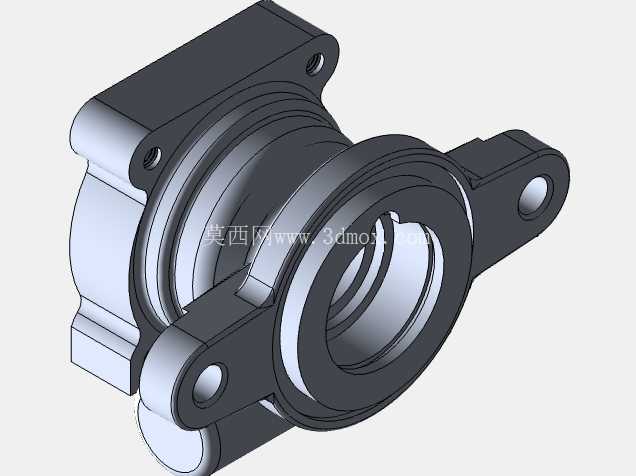

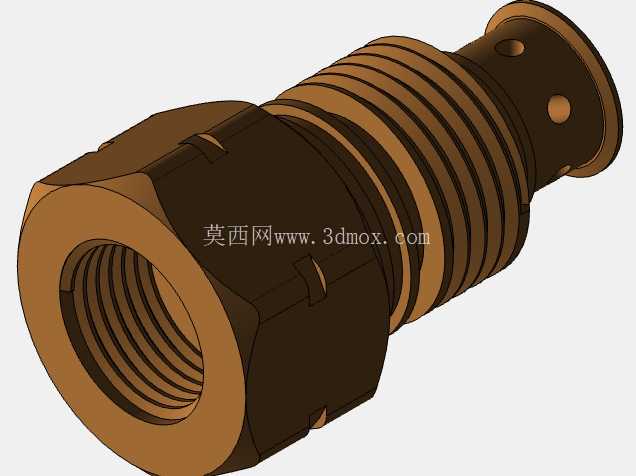

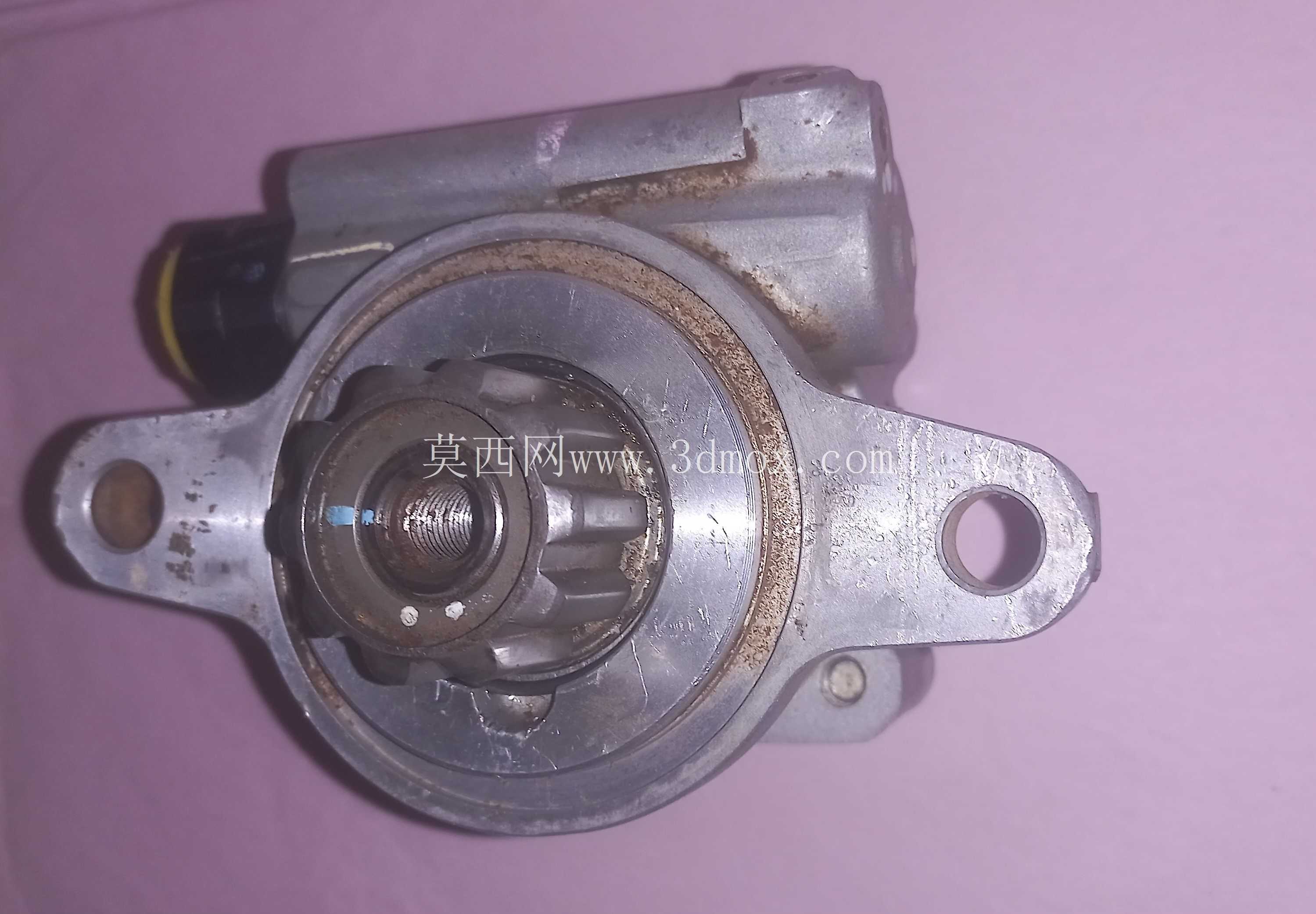

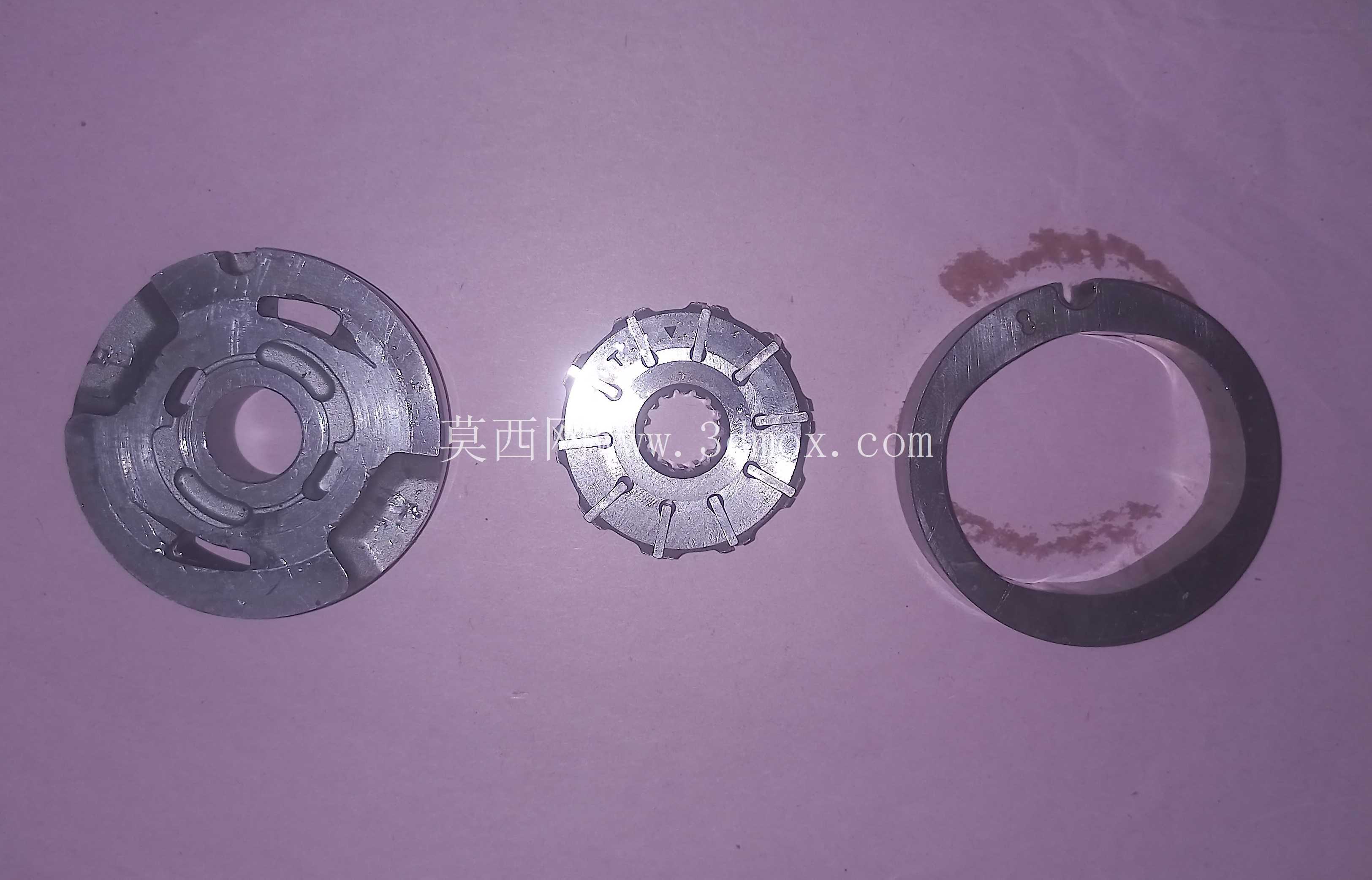

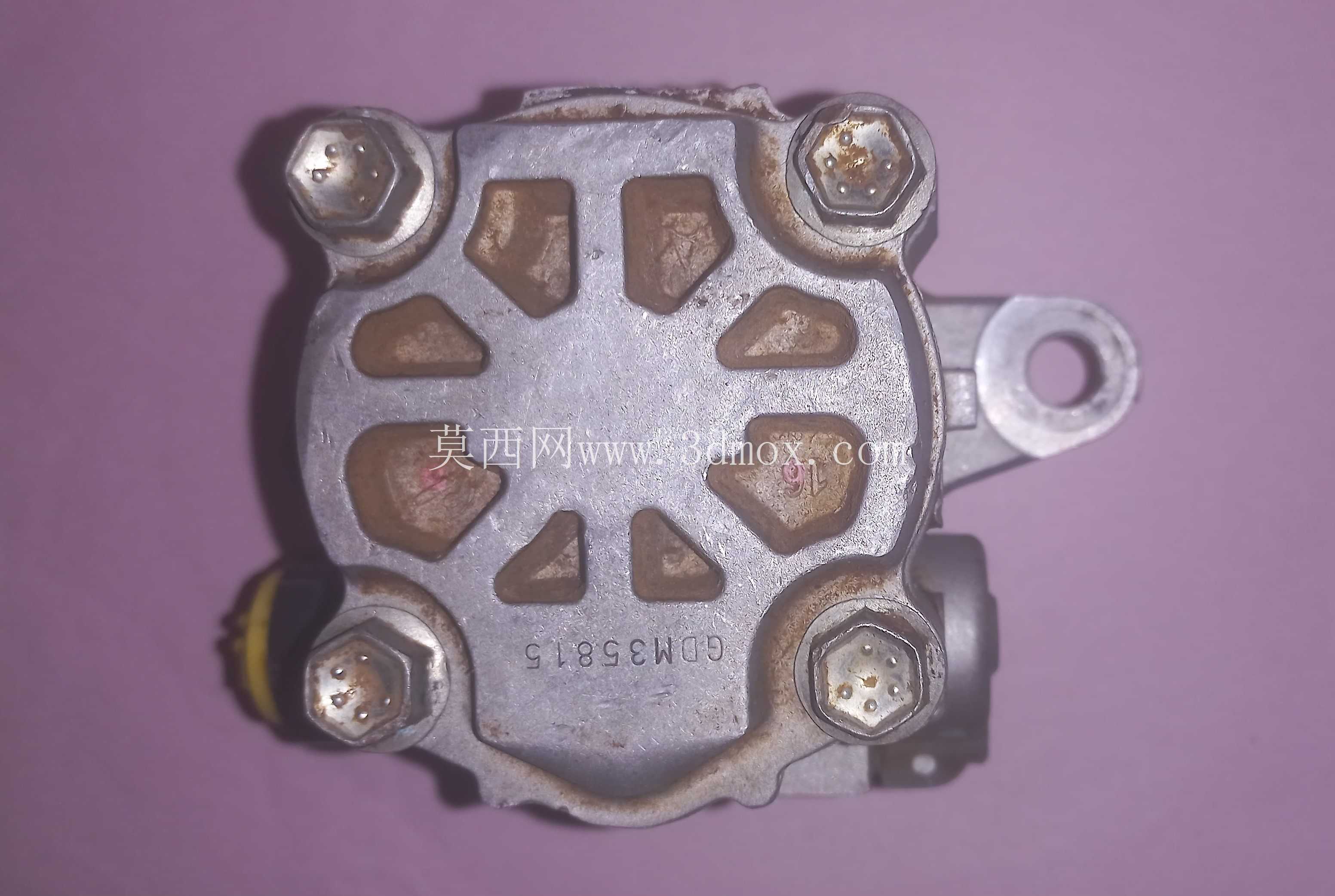

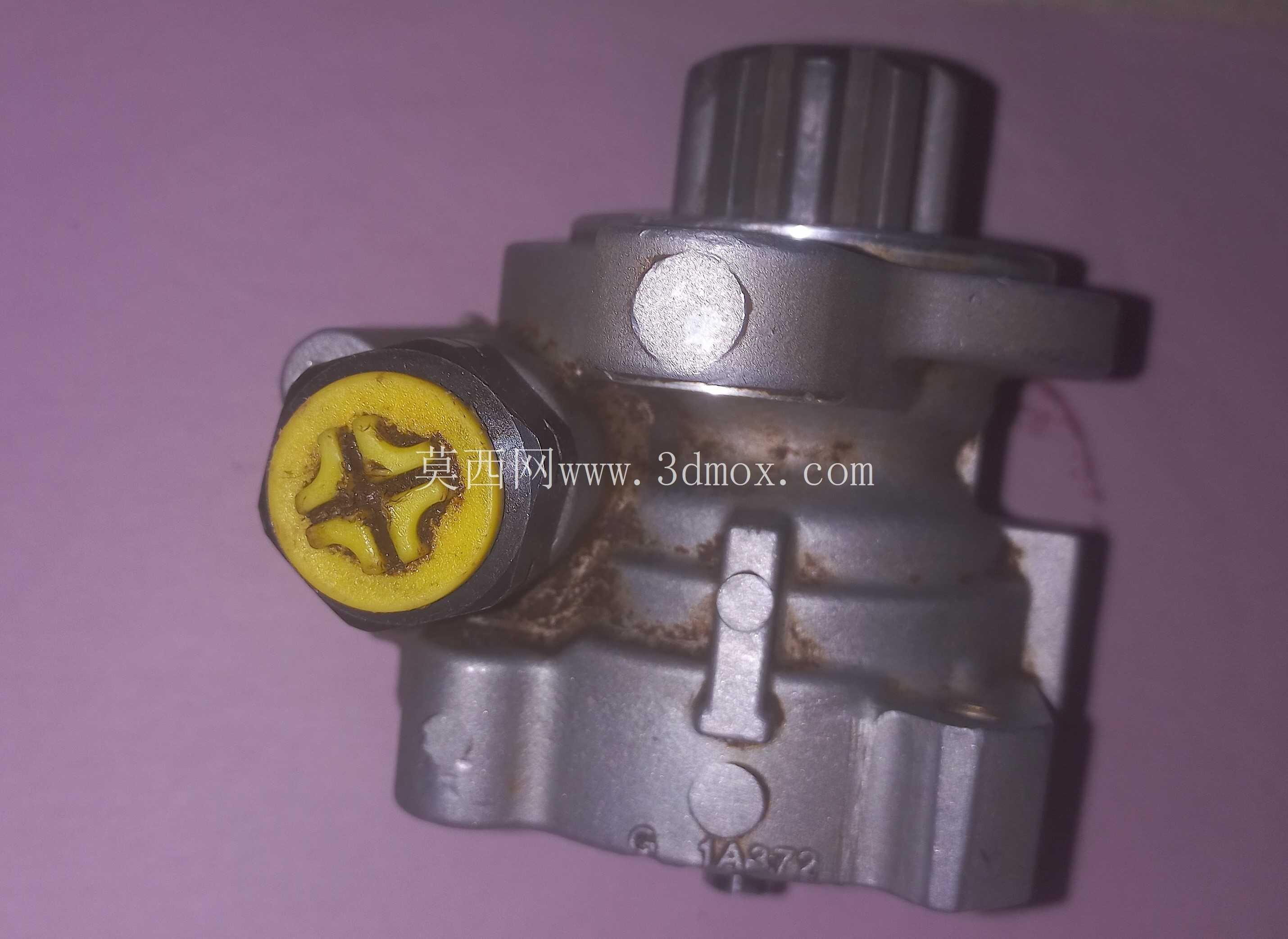

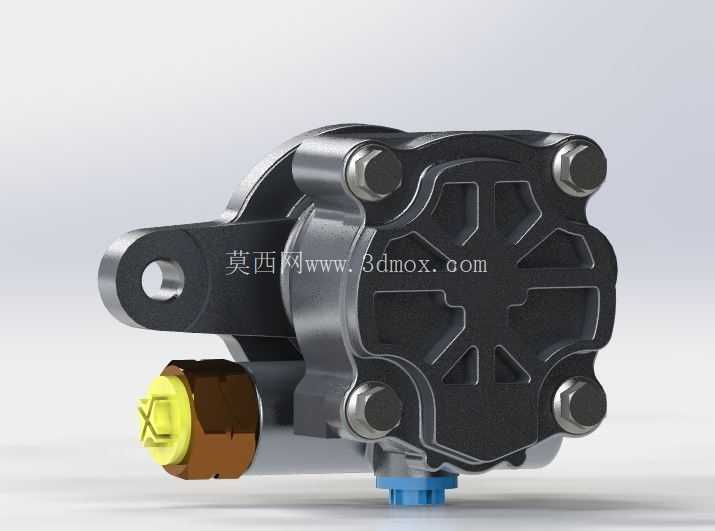

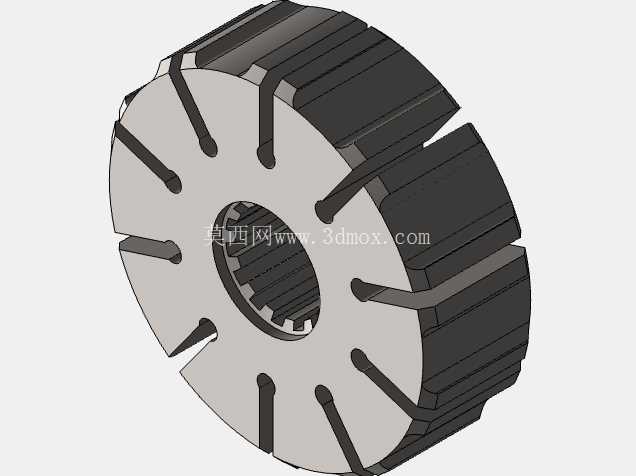

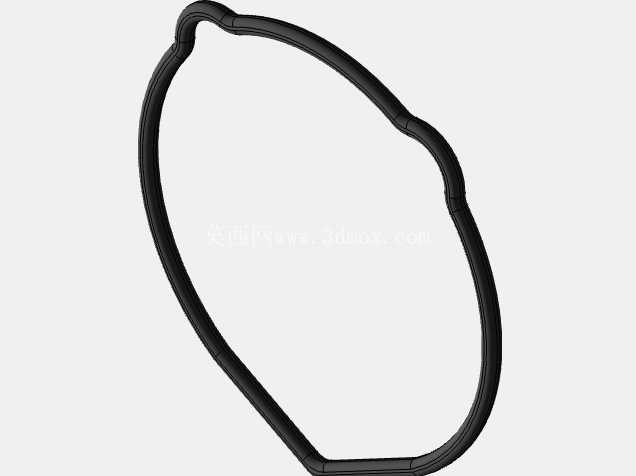

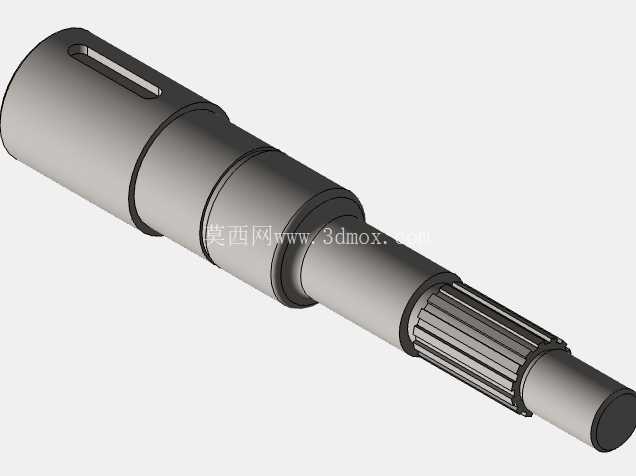

在重型商用车转向系统的开发验证环节，动力转向液压泵的结构合理性直接决定了整车转向操控的可靠性与驾驶疲劳度表现，这套三维结构完整还原了重型卡车用动力转向液压泵的全部分装组件，从拆解视图可以清晰看到各零件的装配逻辑与配合关系。从实际装车场景来看，这类液压泵主要适配总质量18吨以上的重型载货车辆、工程自卸车辆以及长途牵引车辆，安装位置通常位于发动机前端轮系侧，通过皮带轮获取发动机输出动力，为整个液压助力转向回路提供恒定压力的液压油输出，解决重型车辆转向阻力过大、驾驶员操作强度高的问题，尤其是在车辆低速重载转向、原地打方向的工况下，稳定的液压输出能够保证转向动作平顺无卡滞。从功能特性上看，这套结构完整覆盖了泵体的核心功能单元：包含转子泵芯组件、进出油接口、泵轴密封结构、压力调节单元以及壳体支撑结构，泵芯部分采用的是容积式转子结构，能够在发动机不同转速区间维持相对稳定的输出流量，避免高速工况下液压输出过大导致的转向发飘问题，同时内置的压力限制结构能够在回路压力超过阈值时自动泄荷，保护整个转向液压回路的密封件与管路不会因为超压出现渗漏、爆管故障。在设计思路层面，这套结构充分考虑了重型车辆的恶劣使用工况：壳体采用高强度铸铁材质，壁厚设计预留了足够的抗振余量，能够承受发动机运行过程中的持续振动以及路面颠簸带来的冲击载荷；各密封位置分别采用了适配液压油介质的橡胶密封件，泵轴位置的动密封结构设计了多道防尘唇口，能够阻挡车辆行驶过程中卷起的泥沙、灰尘进入泵体内部，避免泵芯、轴承出现异常磨损；进出油接口采用标准锥管螺纹设计，能够和整车通用的液压管路直接适配，减少整车装配阶段的改造成本。从安装边界来看，泵体的安装法兰采用了行业通用的两孔定位安装结构，安装孔位间距、法兰止口尺寸完全匹配主流重型发动机的转向泵安装接口，泵轴的伸出长度、键槽尺寸也符合通用配套标准，不需要额外加工转接结构就可以直接完成装车匹配；整体外形轮廓在设计时充分避让了发动机周边的轮系、管路以及车架附件，不会出现装车干涉问题，泵体上预留的排气孔、泄油孔位置也和整车布置的管路走向匹配，方便后期维护时的排气、换油操作。从结构细节来看，拆解视图中呈现的各零件配合公差经过了实际工况验证：转子与泵腔的配合间隙控制在合理区间，既能够保证容积效率，不会出现内泄过大导致的压力不足问题，又不会因为间隙过小出现热胀卡滞故障；泵轴与轴承的配合采用过盈装配设计，能够承受皮带传动带来的径向载荷，长期运行不会出现轴窜、异响问题；两端的轴承支撑结构设计了合理的跨距，能够降低泵轴运行过程中的挠度，减少密封件的偏磨风险，延长泵的整体使用寿命。对于从事商用车转向系统开发、液压元件设计的工程人员来说，这套完整的拆解结构可以作为结构选型、方案验证的参考依据，也可以用于教学场景下的液压泵工作原理演示，帮助设计人员快速理解动力转向液压泵的工作逻辑与装配关系，在新产品开发阶段规避常见的结构设计缺陷，减少样件试制阶段的反复修改成本。
