汪克尔三角转子旋转动力核心构件

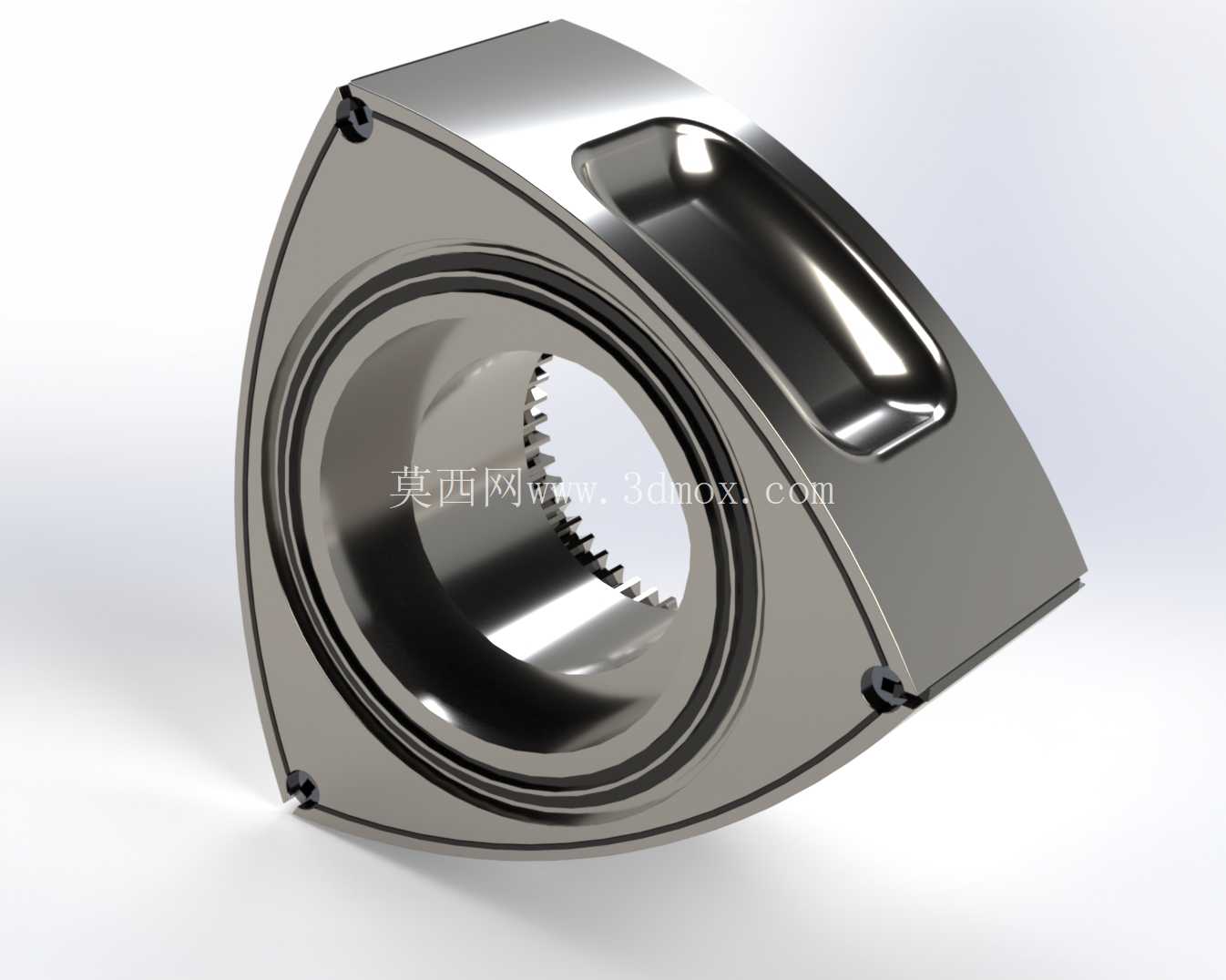

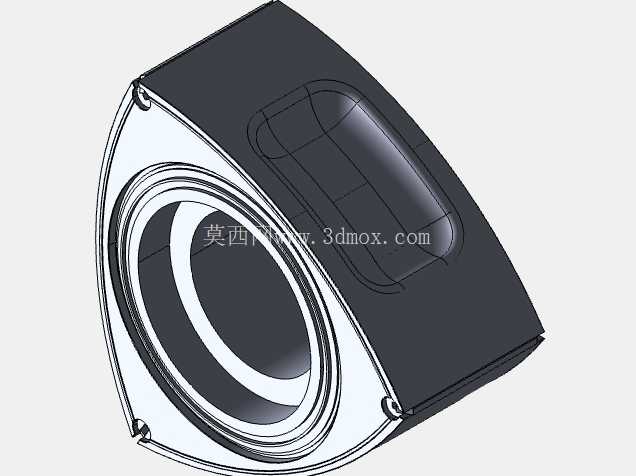

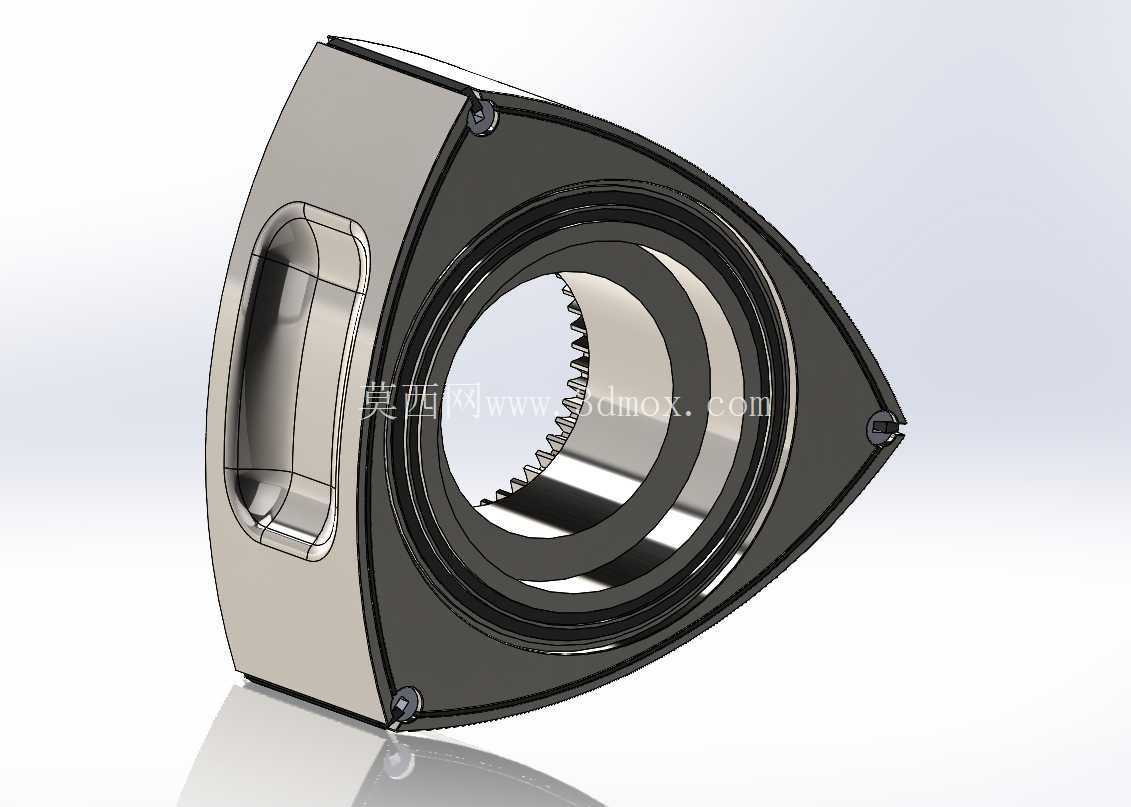

这款三角转子构件是汪克尔旋转动力装置的核心运动部件，区别于传统往复式活塞发动机的直线往复运动逻辑，该部件通过偏心轴带动做行星旋转运动，直接将燃烧膨胀的压力转化为旋转扭矩输出，省去了曲柄连杆机构的往复惯性损耗，在小排量高功率密度动力场景中具备独特应用优势，常见于小型航空动力、高性能赛车动力单元、便携发电机组等对体积重量有严格限制的动力配套场景。从结构设计逻辑来看，该转子采用类莱洛三角形的外轮廓构型，三个弧面分别承担独立燃烧室的密封界面功能，每个弧面都设计有内凹的燃烧室凹坑，用于在压缩行程中容纳可燃混合气，配合缸体 epitrochoid 型面形成连续变化的密闭容积，完成进气、压缩、做功、排气四个工作循环，相比传统四冲程发动机曲轴转两圈才完成一次做功，该转子每旋转一圈即可完成三次做功，动力输出的平顺性远优于同排量往复式机型。在安装边界设计上，转子中心设置有内齿圈结构，与固定在端盖上的固定齿轮啮合，啮合传动比严格匹配偏心轴的偏心距参数，保证转子三个顶角的密封片始终与缸体型面保持贴合，不会出现运动干涉；转子内部设计有贯通的冷却油道，偏心轴的偏心轴颈穿过转子中心轴承孔，工作时机油从偏心轴内部油道进入转子油腔，带走燃烧传递到转子本体的热量，避免高温下转子热变形导致密封失效。转子三个顶角位置设计有密封片安装槽，槽内配套安装径向密封片与侧密封件，密封片在离心力与气体背压作用下紧贴缸壁与端盖，是保证燃烧室气密性的关键结构，设计时需要严格计算不同温度工况下密封片的热膨胀量，预留合理的配合间隙，避免冷态泄漏或热态卡滞。从实际应用的工况适配来看，这类转子构件因为没有往复运动部件，整机振动水平极低，不需要复杂的平衡轴结构即可实现高转速运行，在轻量化动力场景中能大幅降低动力单元的整体重量，但因为密封线长、润滑条件苛刻的特性，对构件的材料耐磨性、高温强度有极高要求，建模过程中需要重点校验转子轮廓的型线精度，确保三个弧面的轮廓度公差控制在微米级，避免型线偏差导致的密封失效或运转卡滞。转子侧面设计有与端盖配合的止推面，表面粗糙度要求极高，减少运转过程中的端面摩擦损耗，中心轴承孔的同轴度公差直接影响偏心轴的运转平顺性，建模时需要将轴承配合面的形位公差纳入装配约束校验，模拟不同偏心转角下转子与缸体、端盖、齿轮的配合间隙，排查运动过程中可能出现的干涉点。在配套安装层面，该转子不需要像活塞那样配套活塞销、连杆等复杂传动部件，整体装配零件数量比同功率往复式发动机减少40%以上，整体结构更加紧凑，对于空间受限的特种动力场景，比如小型无人机动力、便携作业设备动力单元，这类旋转构件的动力布局优势非常明显，设计时可以根据不同的功率输出需求，调整转子的厚度参数与偏心距大小，匹配不同的排量需求，不需要大幅改动缸体的基础型面即可实现功率段的拓展。
