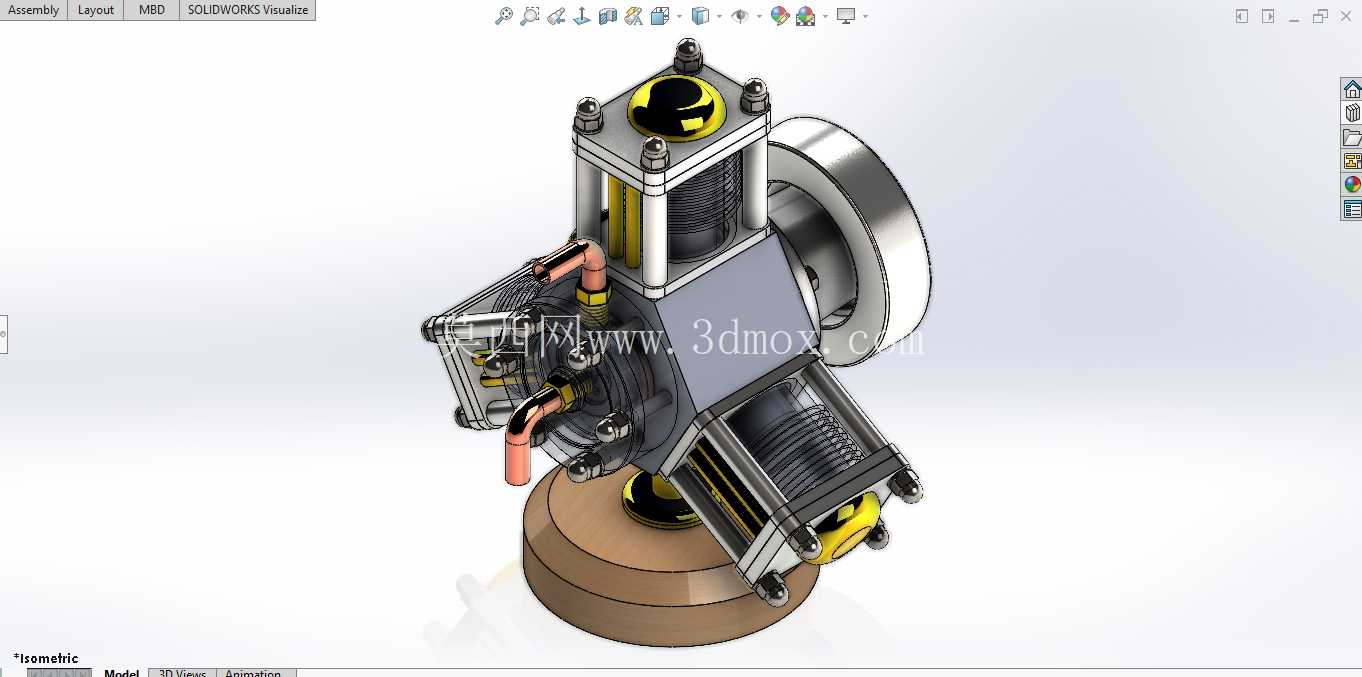

三缸径向布置树形圆筒蒸汽机结构

这款三缸径向布置的蒸汽动力装置，在小型动力演示、教学实训以及复古动力装置复刻场景中有着明确的应用定位，区别于传统直列、V型动力排布结构，径向布局的核心优势在于三个做功单元围绕中心曲轴均匀分布，运转过程中曲轴受力可实现周向平衡，无需额外加装大尺寸平衡块即可抵消大部分往复惯性力，整机运转平顺性在小尺寸动力单元中表现突出。

从实际用途来看，该结构既可以作为机械原理教学的具象演示载体，帮助学习者直观理解活塞杆曲柄机构的运动传递逻辑，也可适配小型蒸汽动力模型、低压蒸汽驱动的辅助动力单元场景，在低转速高扭矩输出的工况下，相比同排量的其他排布结构，径向布置的扭矩输出波动更小，动力输出持续性更强。

功能特性层面，整套结构集成了曲轴组件、摆动气缸组、飞轮组件以及集成式蒸汽通道，无需额外外接复杂的管路分配结构，蒸汽从中心基座进入后可通过内置通道直接分配至三个气缸腔体，减少了外接管路带来的密封风险与压力损耗。摆动式气缸的设计区别于传统固定气缸结构，气缸可随曲柄连杆的运动角度做小范围摆动，抵消连杆运动过程中的侧向力，降低活塞与气缸壁之间的偏磨风险，有效提升组件的使用寿命。飞轮组件布置在动力输出端，依靠自身转动惯量储存做功冲程的多余能量，带动曲轴顺利越过止点，保证三个气缸交替做功过程中转速的稳定性，避免出现运转卡顿或转速波动过大的问题。

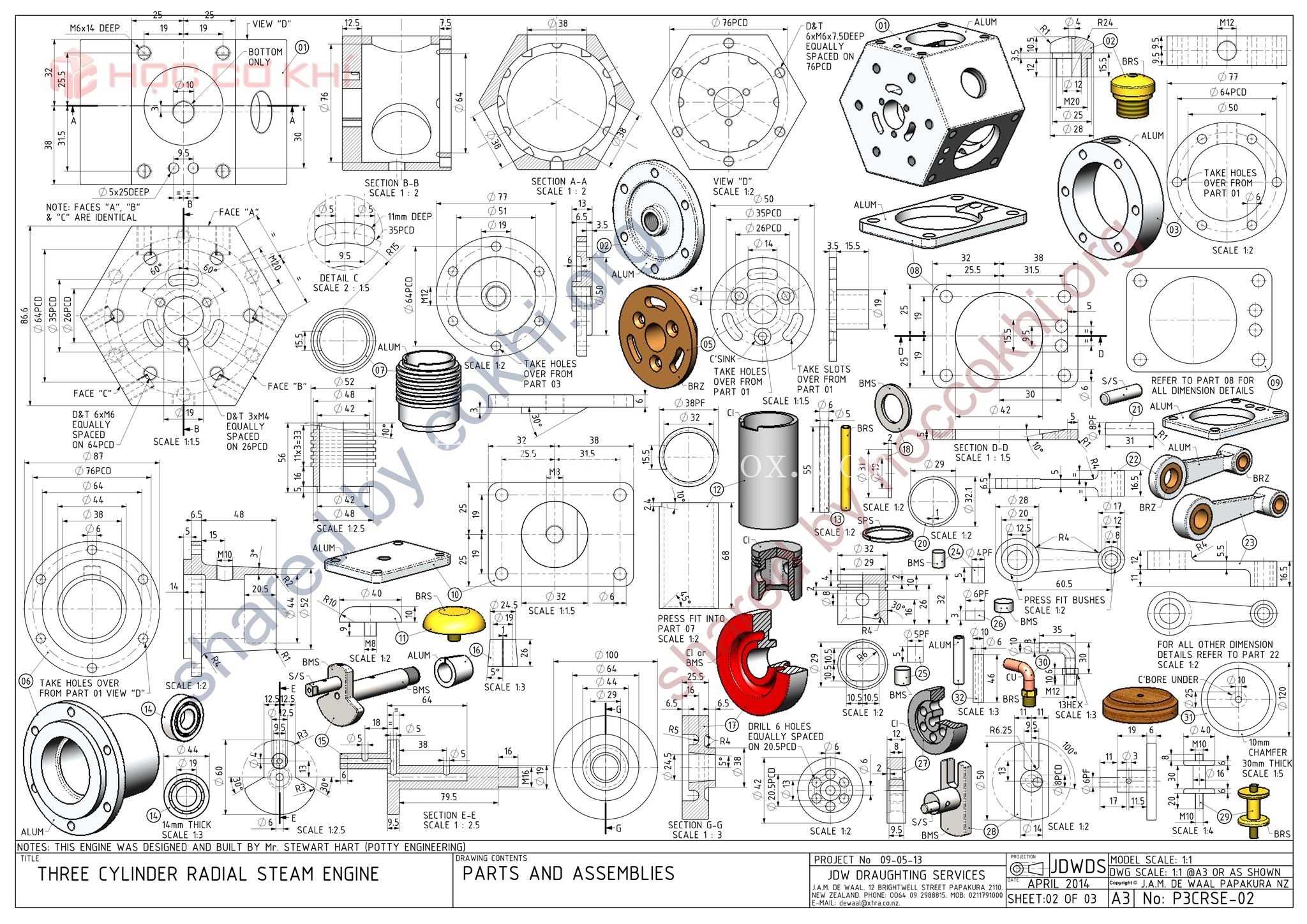

设计思路上，整体采用紧凑化的周向排布逻辑，将三个气缸以120度夹角均匀分布在中心曲轴箱周围，最大限度压缩整机的径向与轴向尺寸，所有连接螺栓均采用外露式标准件设计，方便拆装维护与结构观察。气缸与基座之间的密封面采用平面密封结构，加工精度要求适中，无需特殊的密封工艺即可实现低压蒸汽下的密封需求，适配教学场景下频繁拆装的使用需求。集成蒸汽通道直接在基座铸件内部加工成型，省去了外部管路的布置空间，同时减少了蒸汽输送过程中的热量损耗，提升蒸汽能量利用率。顶部与底部的端盖采用定位销加螺栓的紧固方式，保证装配过程中各组件的同轴度，降低曲轴运转过程中的卡滞风险。

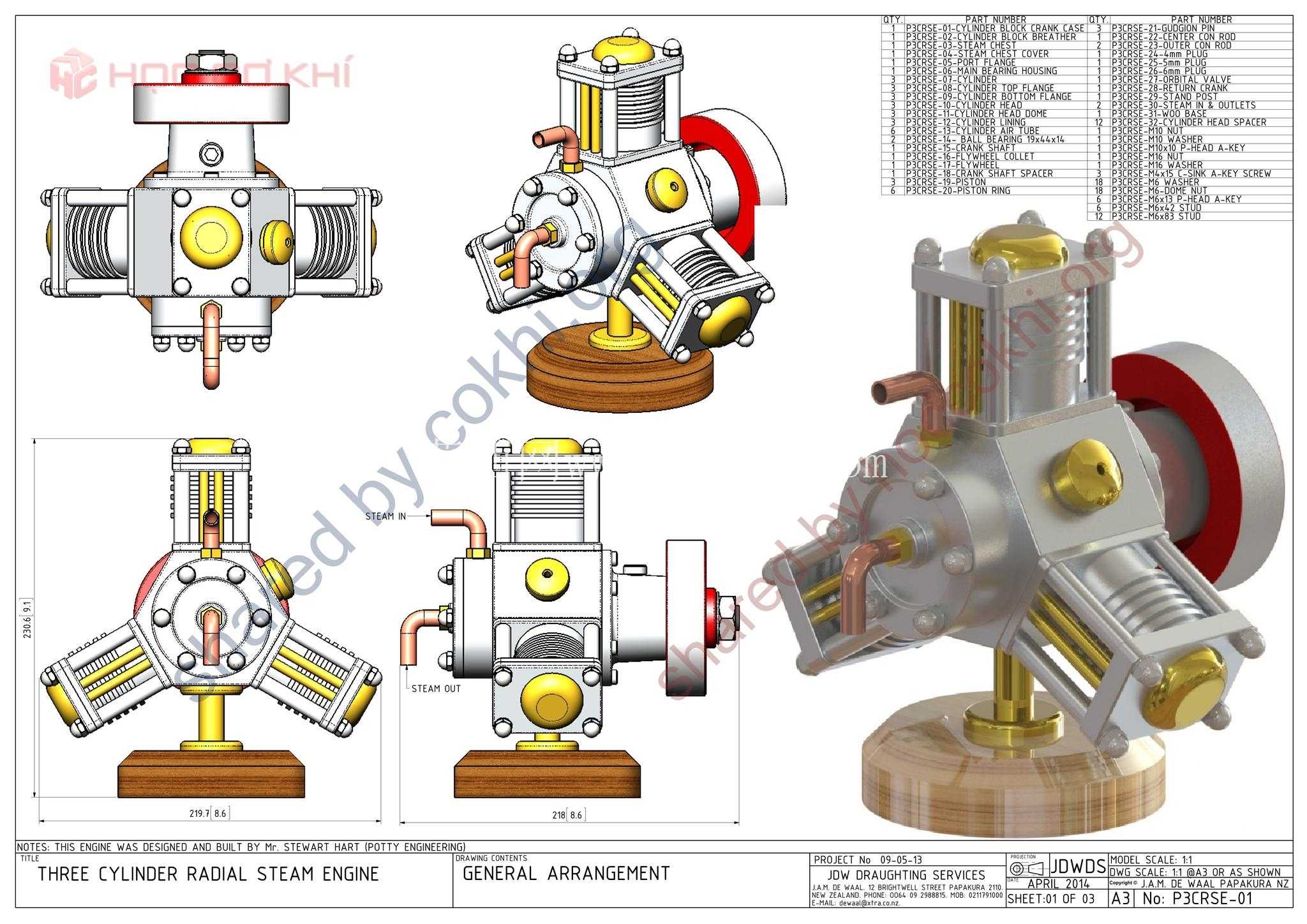

外形尺寸与安装边界方面，整机以中心曲轴为轴线，三个气缸外沿构成的最大径向尺寸可控制在较小范围内，轴向尺寸从飞轮安装端面到顶部端盖的距离适配小型台架安装需求，底部基座设置有平整的安装面，可通过螺栓直接固定在安装台架或设备基座上，安装孔位采用对称布置设计，无需复杂的定位工装即可完成装配。动力输出端的飞轮轴采用标准轴径设计，可直接通过联轴器连接负载，也可通过带轮、齿轮等传动组件实现动力输出，适配不同的传动连接需求。需要注意的是，由于采用摆动气缸结构，安装时需要在气缸摆动范围内预留足够的活动空间，避免周边结构与摆动的气缸发生运动干涉，三个气缸的进汽口均集成在中心基座位置，外接蒸汽管路时无需考虑随气缸运动的管路活动余量，管路布置难度大幅降低。

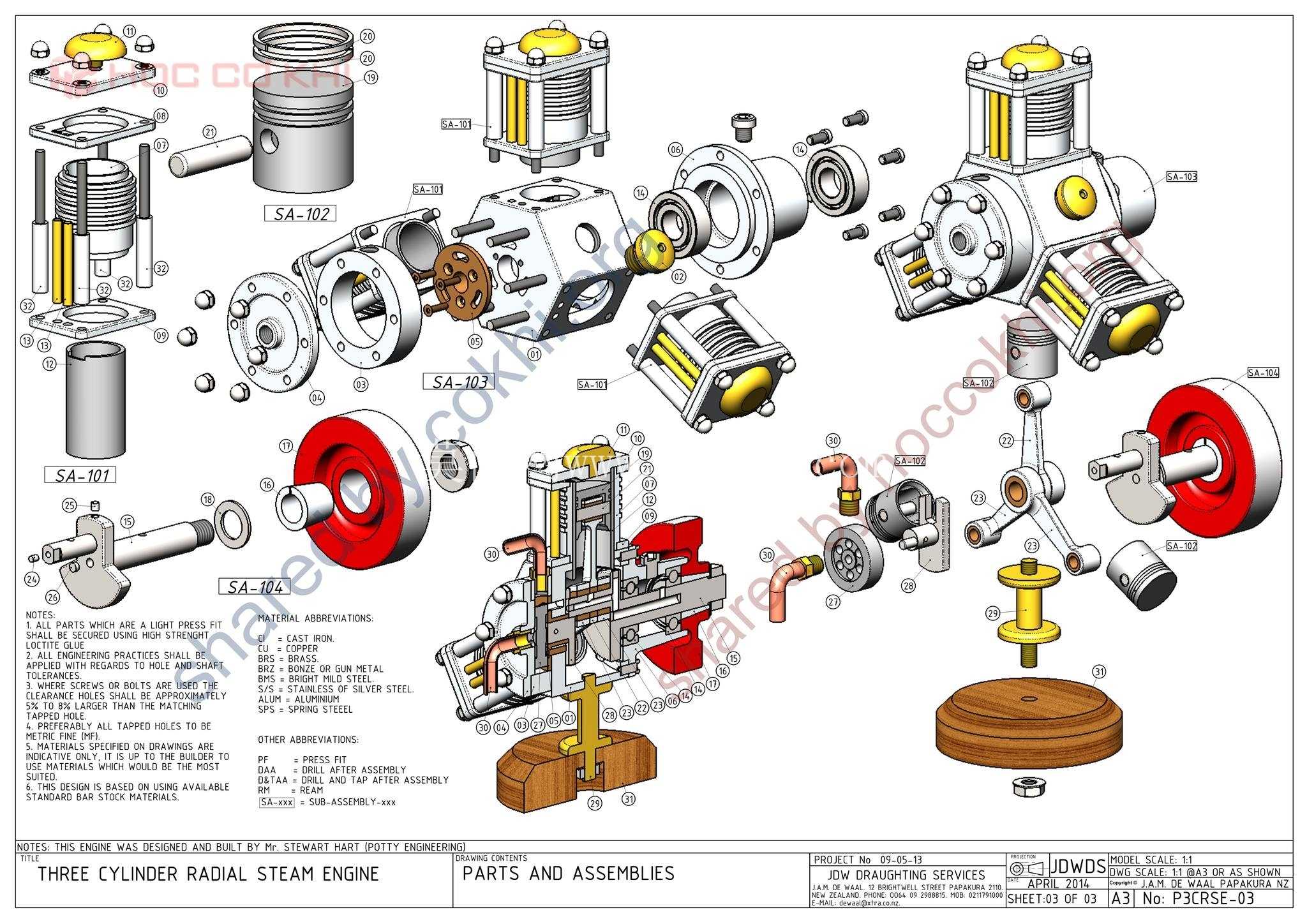

从结构细节来看，活塞与连杆之间采用铰接连接，连杆与曲轴曲柄销之间采用滑动轴承配合，运转过程中摩擦阻力小，配合间隙可通过加工精度控制，无需额外调整即可实现顺畅运转。气缸外壁设置有散热筋结构，在蒸汽做功过程中可辅助散发多余热量，避免气缸内部温度过高导致润滑失效，同时也能直观展示气缸的温度分布状态，适配教学演示中的观察需求。
