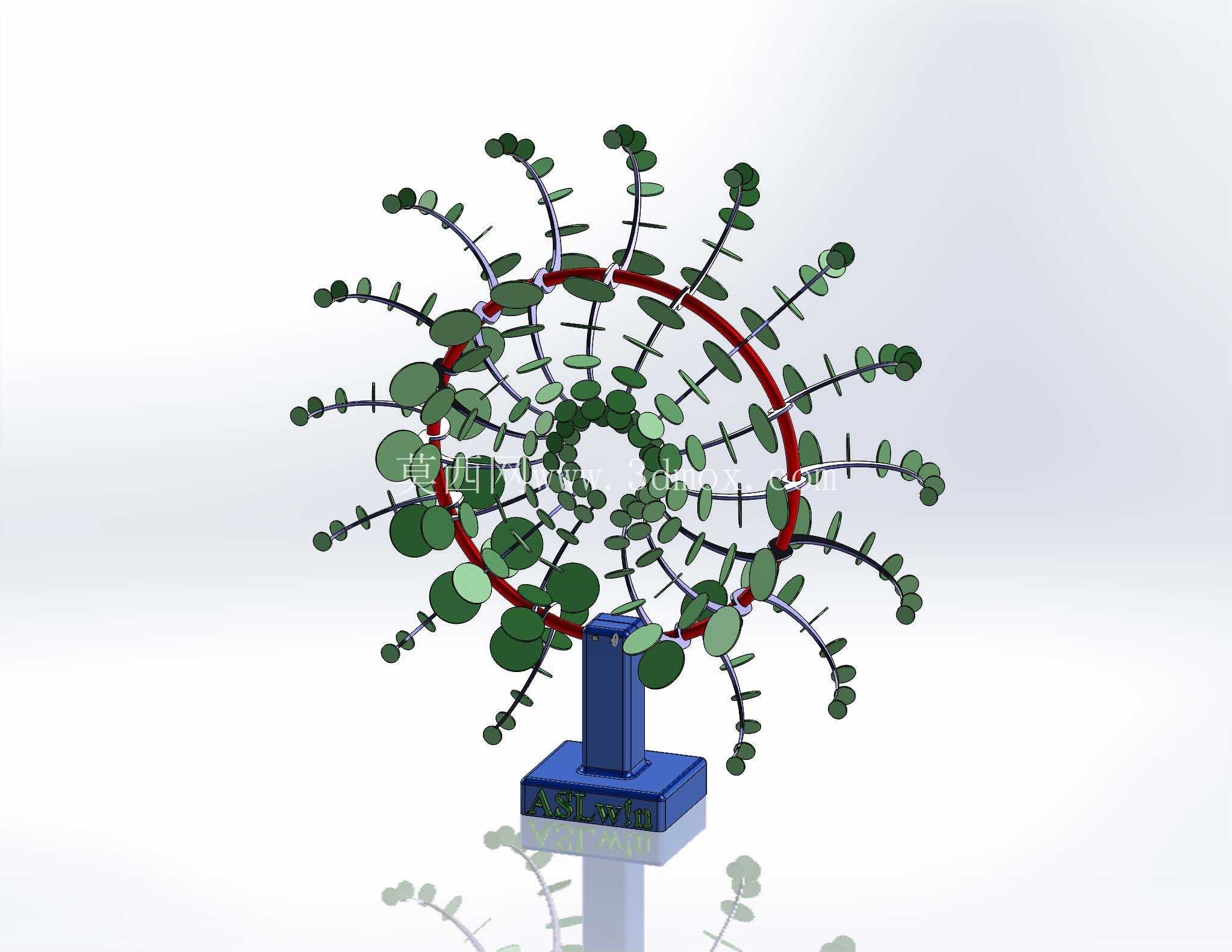

仿生环形多分支旋转展陈机构结构设计

这套仿生环形多分支旋转展陈机构，最初的设计出发点是解决小型文创展品、精密电子样件在展会、展厅陈列时，静态展架无法实现多方位无死角展示的痛点，区别于常规的平面旋转展台，它采用环形主轨搭配放射状分支构件的布局，能在有限的垂直安装空间内，同时承载数十件小型展品，配合低速旋转驱动，让观展者无需移动位置就能看清每一件展品的各个细节。从实际应用场景来看，这类机构除了商用展陈领域，也可适配小型工业零件的外观检测工位，作为多工位上料的载具使用，环形主轨的直径控制在420mm，整体安装高度从底座底面到分支构件最顶端为580mm，安装底座采用120mm见方的铸铁配重结构，不需要额外打膨胀螺栓固定，放置在平整台面即可保证旋转过程的稳定性，不会因为分支构件上的载荷不均出现倾覆问题。设计过程中最先确定的是环形主轨的截面形式，没有采用常规的圆管弯制结构，而是选用了矩形截面的铝合金型材弯圆，一方面矩形截面的平面更方便分支构件的安装定位，不需要额外做弧面适配的安装座，另一方面铝合金材质的自重更轻，能降低底部旋转驱动的负载，减少运转过程中的能耗与噪音。分支构件的设计参考了植物藤蔓的生长形态，每一组分支都采用三段式铰接结构，靠近主轨的第一段为固定支撑段，长度固定为65mm，中间段为角度可调段，可在0到45度范围内调整俯仰角度，最外端的展品安装段设置了通用的M4螺纹安装孔，能适配不同规格的展品固定座，不需要针对每一类展品重新制作安装接口。旋转驱动部分集成在底座内部，采用直驱式的低速力矩电机，没有额外的齿轮减速结构，避免了齿轮传动带来的回程间隙，保证旋转过程的转速均匀，转速可在0.5转到2转每分钟的范围内调节，运转过程中整体噪音控制在30分贝以内，不会对展厅的声环境造成干扰。在结构强度校核阶段，重点验证了环形主轨在单侧满载情况下的变形量，按照每一个分支端点挂载100g载荷的极限工况计算，主轨的最大径向变形量不超过0.2mm，完全满足展陈与检测工位的精度要求，不会因为变形导致分支构件剐蹭周边的防护结构。分支构件上的叶片状装饰件并非单纯的外观装饰，每一片装饰件都采用轻质的ABS材质注塑成型，背面设置了卡扣结构直接卡在分支的支撑杆上，不需要额外的紧固件固定，安装拆卸都很方便，同时叶片的弧度经过空气动力学优化，在机构低速旋转时能带动周边的空气缓慢流动，避免展陈空间内的浮尘落在展品表面，减少展品的清洁维护频次。安装边界方面，整套机构旋转时的最大外接圆直径为560mm，只要预留直径600mm的圆形安装空间即可正常使用，底座的供电接口设置在侧面，采用常规的220V两孔供电，不需要额外配置专用的电源适配器，现场布线非常方便。在细节设计上，所有分支构件与主轨的连接位置都设置了绝缘垫片，避免不同金属材质接触产生电化学腐蚀，延长机构的整体使用寿命，旋转部位的走线采用中空的导电滑环结构，不会因为长期旋转出现线缆缠绕断裂的问题，所有外露的结构件都做了圆角钝化处理，没有尖锐的棱角，避免观展人员或者操作工人不小心磕碰受伤。从结构建模的角度来看，这套机构的所有零件都采用参数化建模方式，环形主轨的弯圆半径、分支构件的长度、安装角度都可以根据实际的使用需求快速调整，不需要重新绘制整体结构，比如针对更大尺寸的展品，只需要修改分支构件中间段的长度参数，就能快速调整整体的外接圆尺寸，适配不同的展陈空间要求。
