775型直流减速电机结构三维设计

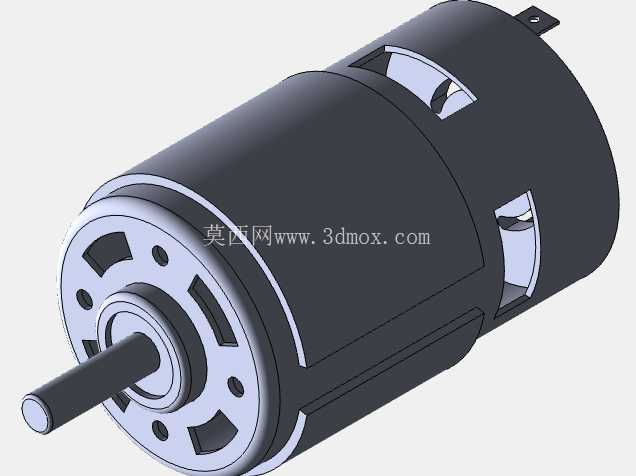

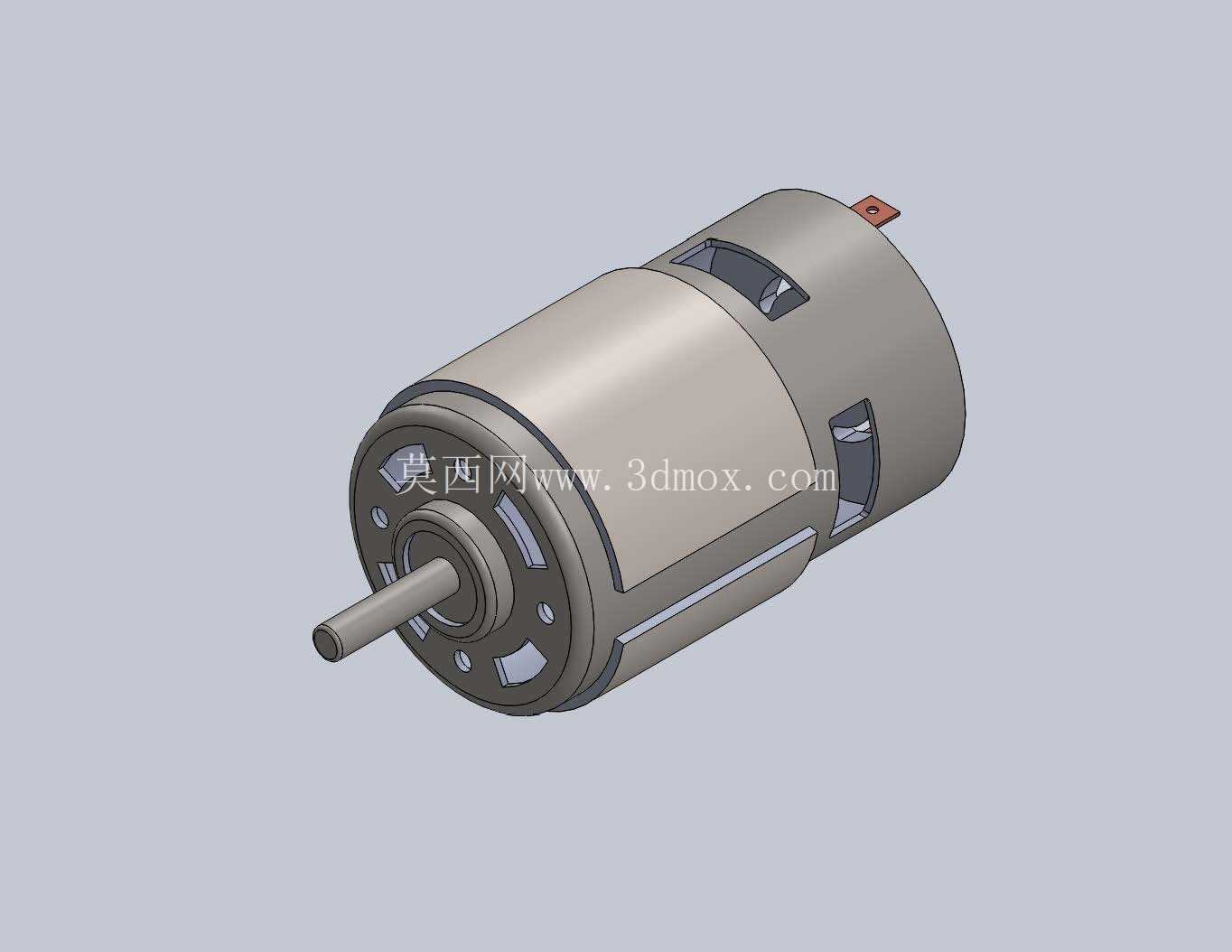

在小型自动化设备、桌面级传动机构、家用智能机具、小型电动工具的动力选型场景中，775规格直流电机是应用覆盖度极高的动力元件，这类电机凭借适中的扭矩输出、宽泛的电压适配区间，成为很多中小负载传动方案的首选动力源。本次呈现的三维结构设计，完整还原了该款带减速结构的775直流电机的全部装配细节，从前端输出轴的配合公差，到减速箱端盖的安装孔位，再到电机本体的外壳轮廓，所有尺寸均按照实际量产规格做了1:1的参数还原，能够直接用于设备装配的干涉校验、安装位的结构适配，不需要二次测绘即可导入装配体完成布局设计。

从实际应用场景来看，这款电机适配12V到24V的宽幅供电区间，额定转速区间覆盖5000转档位，既可以直接驱动低负载高转速的执行部件，比如小型输送带的驱动辊、桌面风扇的叶轮、智能小车的行走轮组，也可以搭配外置减速机构进一步放大扭矩，驱动大负载的线性滑台、小型升降机构、电动阀门的启闭结构。在做设备结构布局的时候，很多工程师容易忽略电机本体的安装边界，导致后续装配时出现走线干涉、端盖固定螺丝无法锁紧、输出轴与联轴器同轴度偏差过大的问题，这个三维模型把所有容易忽略的结构细节都做了完整呈现：比如电机尾部的接线端子凸起高度、减速箱端盖的固定孔位分布、输出轴的轴肩定位尺寸、外壳的滚花防滑结构位置，都和实物完全一致，导入装配环境后可以直接做静态干涉检查，提前规避结构冲突问题。

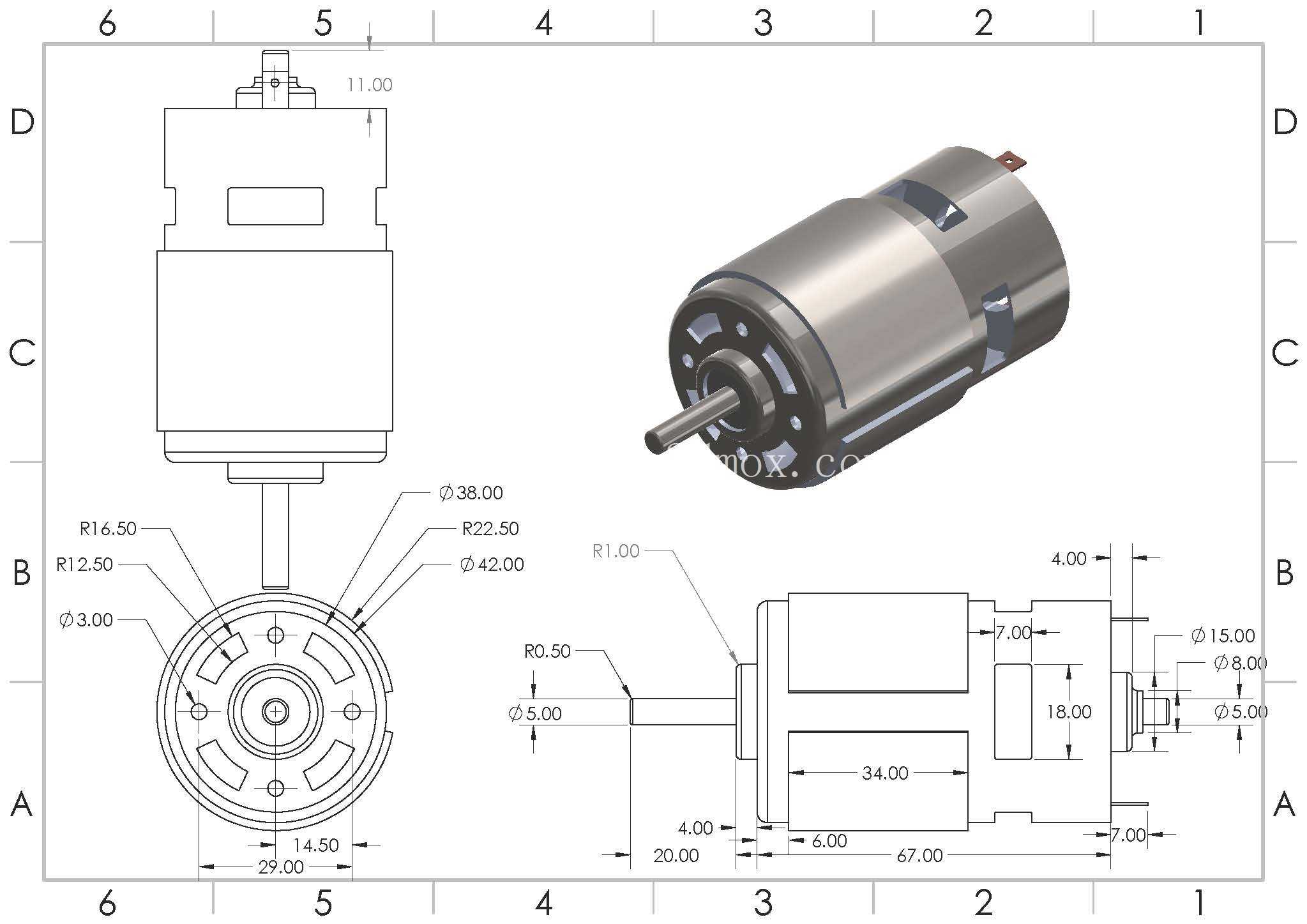

设计思路上，这款电机采用分体式同轴布局，电机本体与前端减速箱采用止口配合定位，保证输出轴与电机转子的同轴度，减少高速运转时的径向跳动。从标注的尺寸参数来看，电机主体最大外径为42mm，减速箱端盖的配合直径为38mm，输出轴直径为5mm，轴端预留了8mm的配合长度，能够适配市面上绝大多数标准联轴器、同步带轮、齿轮的安装孔径。安装固定方式上，减速箱端盖预留了三个均布的安装孔，孔位中心距为29mm，既可以采用法兰式端面固定，也可以通过配套的安装支架做侧装固定，适配不同的设备安装空间。输出轴的根部做了R1的圆角过渡，避免应力集中导致的轴断裂问题，轴端的平面卡位设计能够让传动件的锁紧更可靠，避免高速正反转时出现传动件打滑的情况。

在做结构选型校验的时候，工程师可以直接调用这个模型完成整机的动力段布局：比如在设计小型桌面车床的主轴驱动结构时，可以直接将电机模型导入安装位，校验电机尾部与设备机壳内壁的安全间隙，预留出接线端子的走线空间，同时核对输出轴与主轴带轮的中心距，确定同步带的选型长度；在设计智能巡检小车的行走机构时，可以通过模型直接匹配轮组的安装孔位，确定轮距的最小边界，避免轮组与电机外壳出现摩擦。模型同时还原了电机外壳的散热筋结构，在做热仿真分析的时候，可以直接基于这个模型的外壳结构划分网格，模拟长时间满负载运转时的外壳温升情况，为设备的散热风道设计提供参考依据。

不同于很多简化版的电机三维模型只做了大致轮廓，这个模型把所有影响装配的细节都做了精准还原：比如减速箱端盖的螺丝沉孔深度、输出轴的卡簧槽位置、电机尾部的轴承端盖凸起尺寸、外壳的定位卡槽位置，这些细节往往是实际装配中最容易出问题的地方，很多简化模型因为省略了这些结构，导致设计完成后实际装配时出现零件干涉，不得不返工修改安装结构。这个模型的所有配合尺寸都经过实物校验，公差带按照常规电机的量产精度做了预留，能够直接用于生产级的设备结构设计，不需要额外做尺寸修正。对于做非标自动化设备设计、小型电动工具开发、教育类机器人套件研发的工程师来说，这个模型能够大幅减少前期测绘的工作量，缩短方案设计的周期，同时保证结构设计的准确性，避免因为尺寸偏差导致的装配问题。
