工业流程用离心式流体输送泵结构

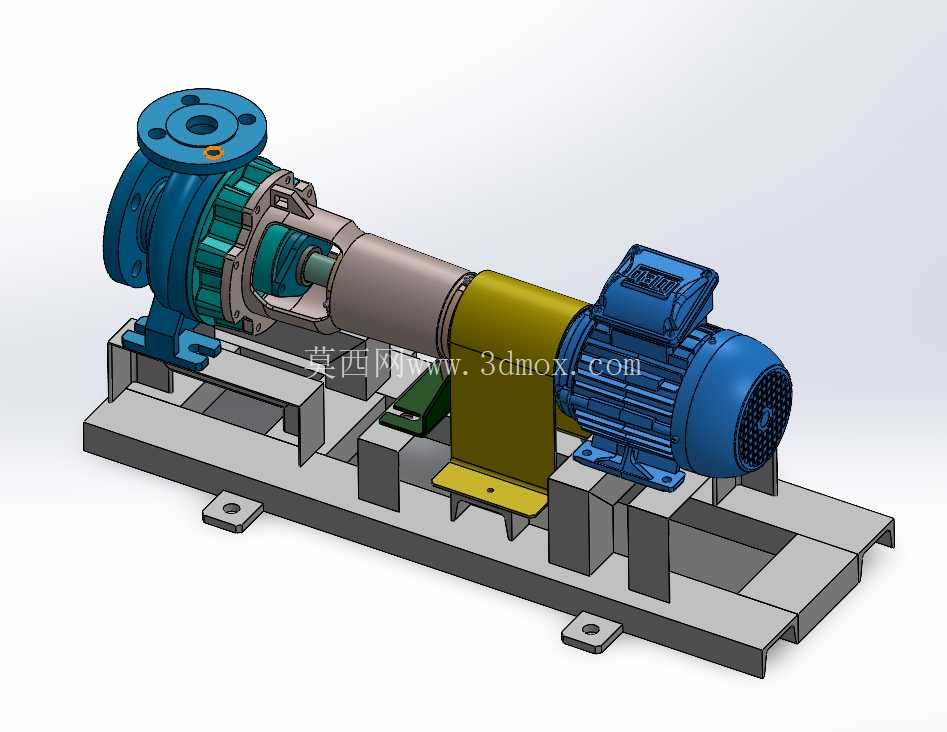

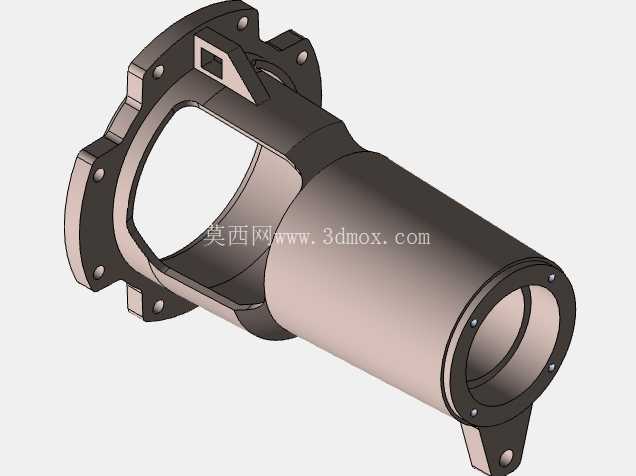

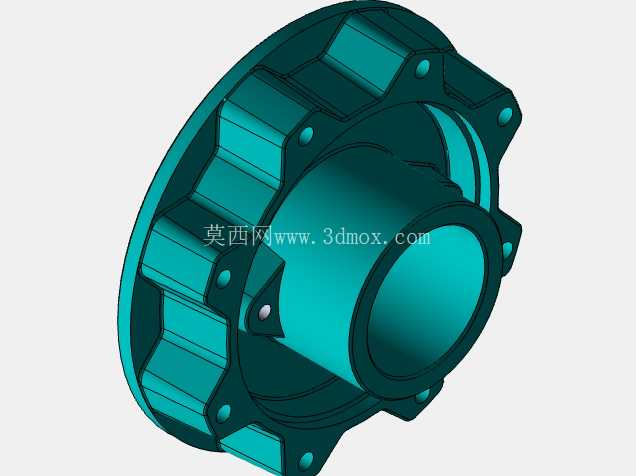

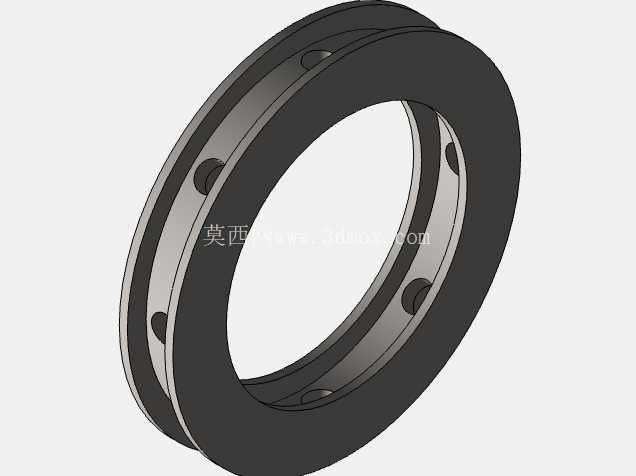

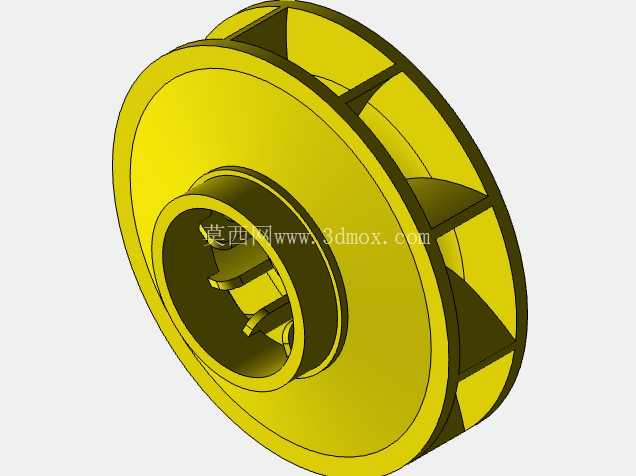

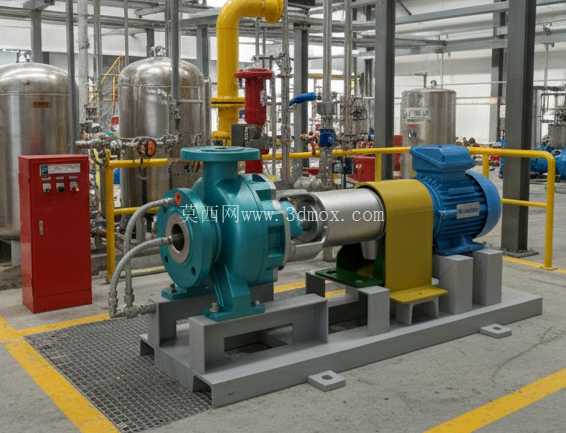

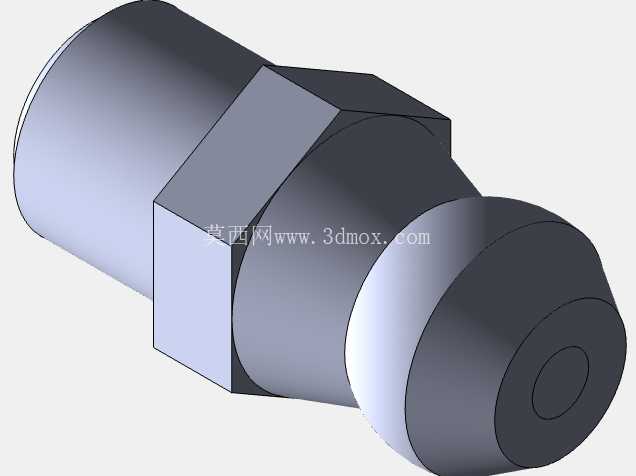

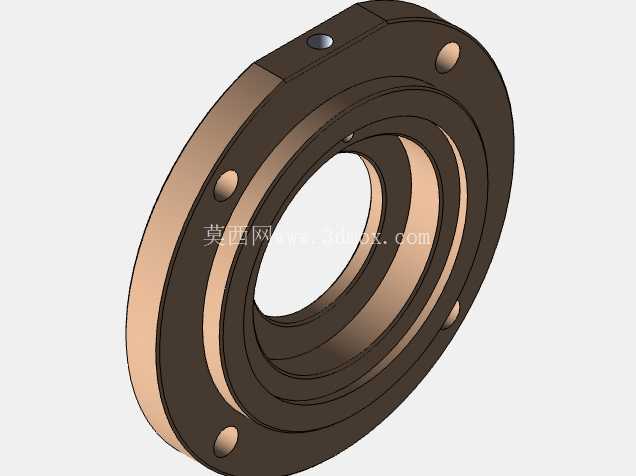

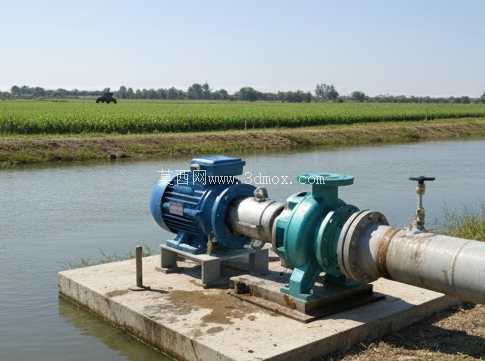

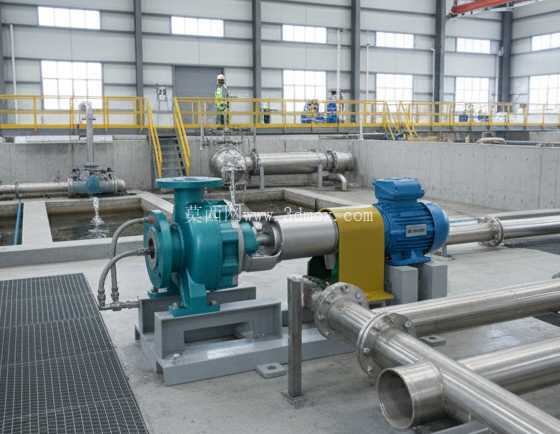

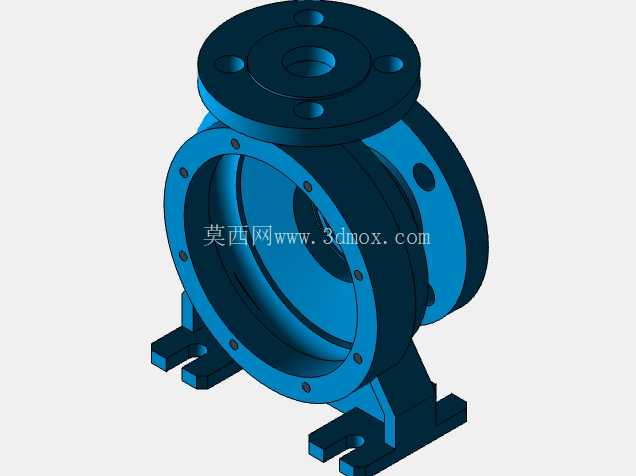

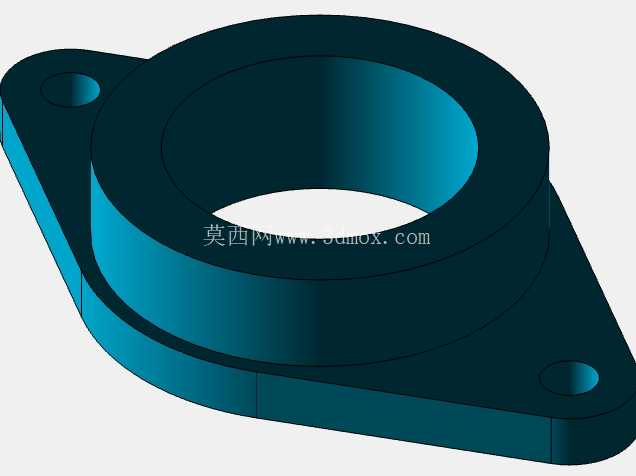

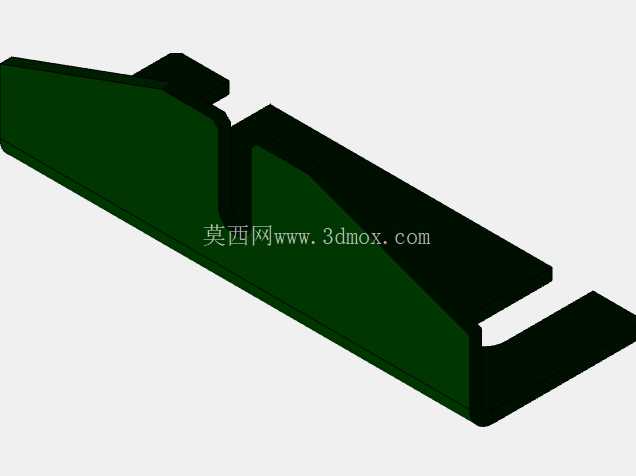

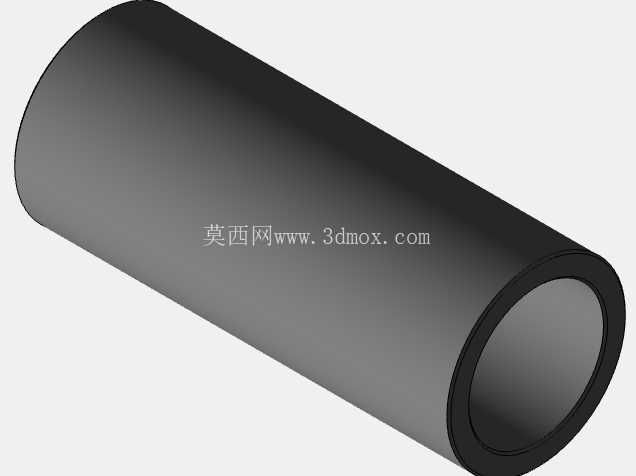

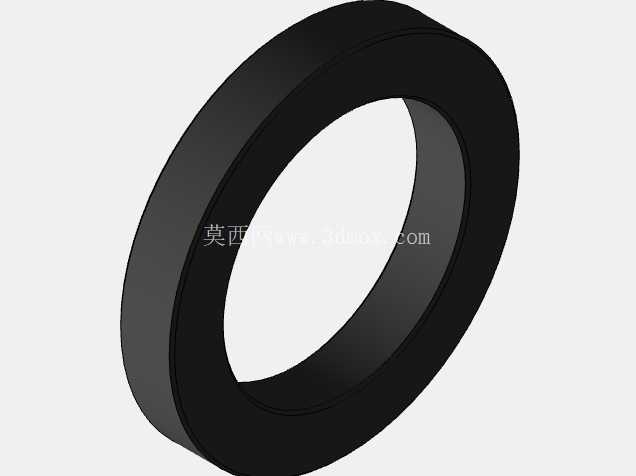

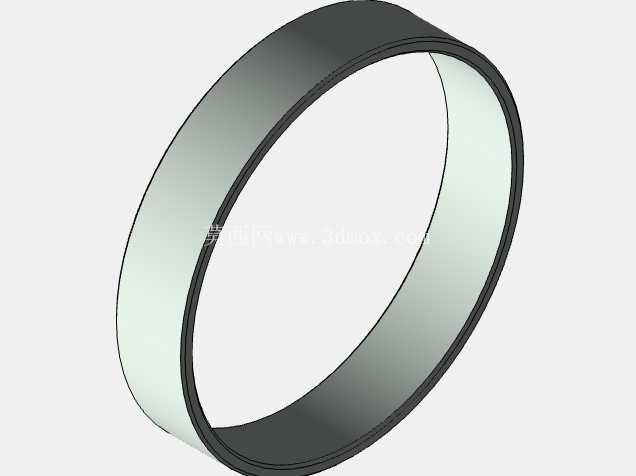

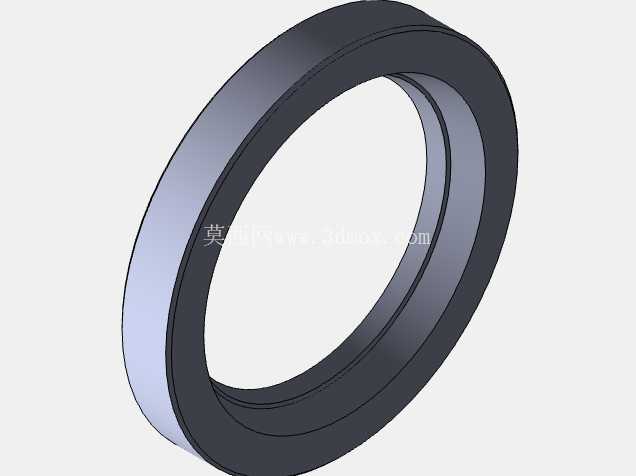

在化工、市政给排水、冶金流程、轻工生产等连续化作业的工业场景里，这类卧式单级离心泵是流体输送环节的核心通用设备，主要承担洁净或含少量杂质的常温流体的长距离输送、循环增压、工艺介质转输任务，适配多数无强磨蚀性的流体工况，是流程管线里衔接储罐、反应单元、换热设备、灌装工段的关键动设备。从结构设计逻辑来看，该泵采用卧式轴向吸入、径向排出的经典水力布局，泵壳为螺旋形蜗壳结构，这种流道设计可以将叶轮甩出的高速流体的动压能平稳转换为静压能，减少流道内的水力冲击与涡流损失，过流部件的曲面过渡都做了圆角顺滑处理，避免流体在局部形成滞流区引发气蚀或沉积。叶轮采用闭式后弯叶片结构，相比开式或半开式叶轮，闭式结构在输送洁净流体时容积效率更高，后弯叶片的型线设计可以让泵的功率曲线随流量增大趋于平缓，避免电机在大流量工况下出现过载烧毁的问题，叶轮与泵轴之间采用键连接加锁紧螺母的固定方式，同时在叶轮背部设置密封环，减少高压流体向低压侧的内泄漏，提升泵的整体运行效率。动力端采用标准三相异步电机直联驱动，中间通过加长联轴器传递扭矩，联轴器外部设置可拆卸的防护罩，避免运转过程中异物卷入或人员误触，这种直联结构相比皮带传动，传动效率更高，安装找正的容错空间也更适配工业现场的安装条件，泵轴与电机轴的对中基准通过共用的撬装底座来保证，底座采用型钢焊接后整体去应力加工，安装面铣平后设置泵脚与电机脚的定位凸台，减少现场安装时的找正工作量。密封结构采用集装式机械密封，相比传统填料密封，机械密封的泄漏量更低，使用寿命更长，不需要频繁调整压盖松紧，密封腔设置了冲洗接口，可以外接冲洗流体对密封端面进行冷却润滑，适配多数常温工业流体的密封需求，避免输送介质沿轴端泄漏污染现场环境。进出口法兰采用标准压力等级的突面法兰，法兰密封面的水线加工符合管路连接标准，现场配管时不需要额外加工转接件，进出口管路的支撑需要独立设置，避免管路重量直接压在泵体上导致泵壳变形或轴系对中偏移。安装边界方面，该泵的撬装底座预留了地脚螺栓安装孔，孔位间距按照常规工业泵的安装规范设计，现场安装时需要保证底座的水平度偏差在允许范围内，泵的前端吸入端需要预留足够的检修空间，方便拆卸叶轮、更换机械密封时不需要移动电机和进出口主管路，泵体上方的排气螺塞位置预留了操作空间，启泵前可以方便地排出泵腔内的空气，避免气缚现象导致泵无法正常吸液。从运行特性来看，该泵的性能曲线覆盖常规工业输送的流量扬程区间，在额定工况点运行时振动值、噪声值都符合通用动设备的运行标准，轴承采用脂润滑深沟球轴承，轴承箱设置了注油嘴和油位观察孔，日常维护时不需要拆解轴承端盖即可完成润滑脂补充，轴承两端设置了防尘密封圈，避免现场粉尘进入轴承滚道加剧磨损。在流程系统设计时，该泵的吸入端需要配置合适口径的吸入管路，避免吸入管路阻力过大导致有效气蚀余量不足，排出端需要设置止回阀和截止阀，停泵时止回阀可以避免管路内的流体倒流冲击叶轮，截止阀可以在检修时切断排出管路的流体，泵的进出口还需要设置压力检测仪表，方便运行人员实时监测泵的工作状态，判断是否存在堵塞、内泄漏过大等运行故障。
