卧式罐体配套平台管路仓储工业装置

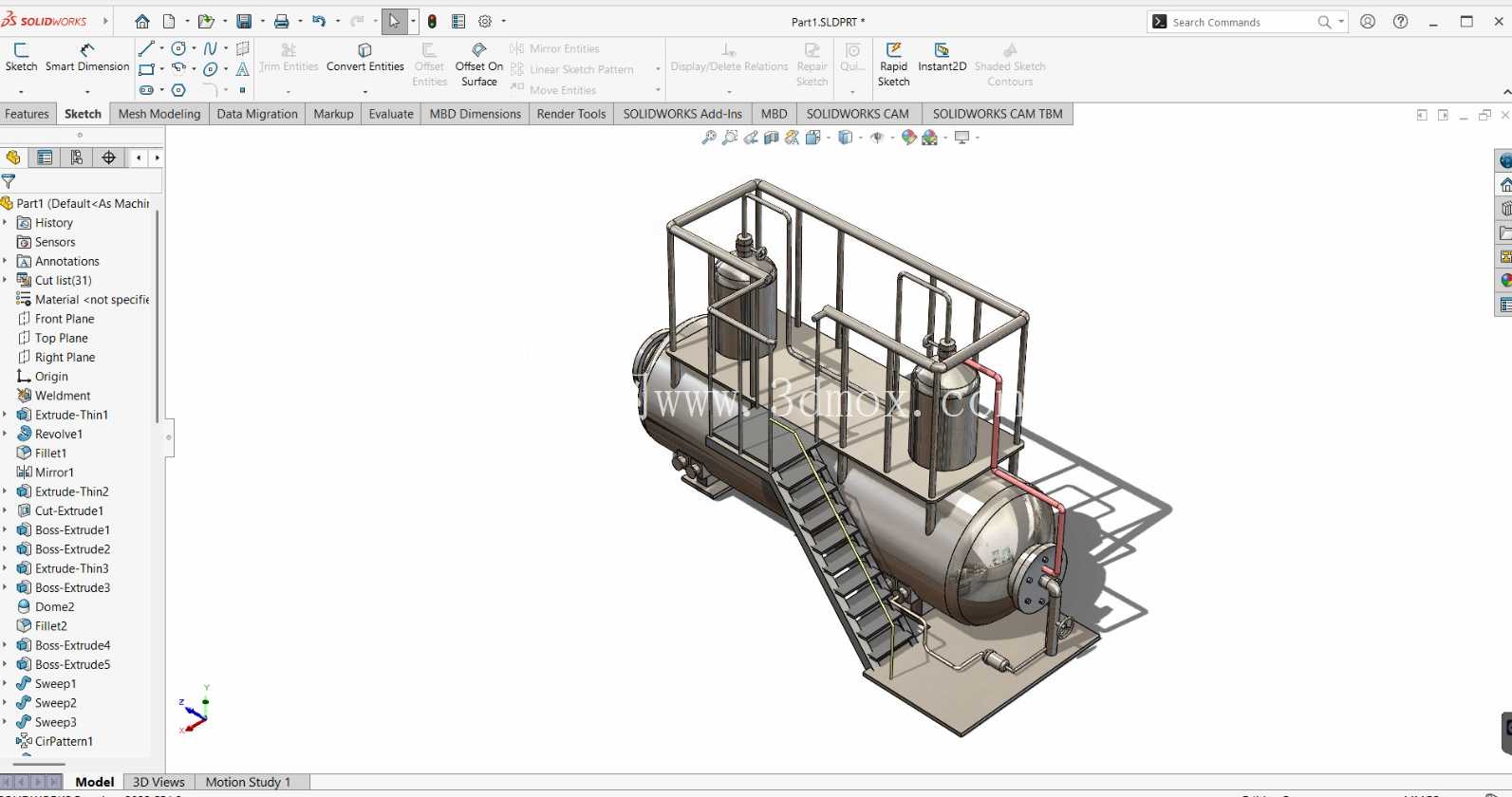

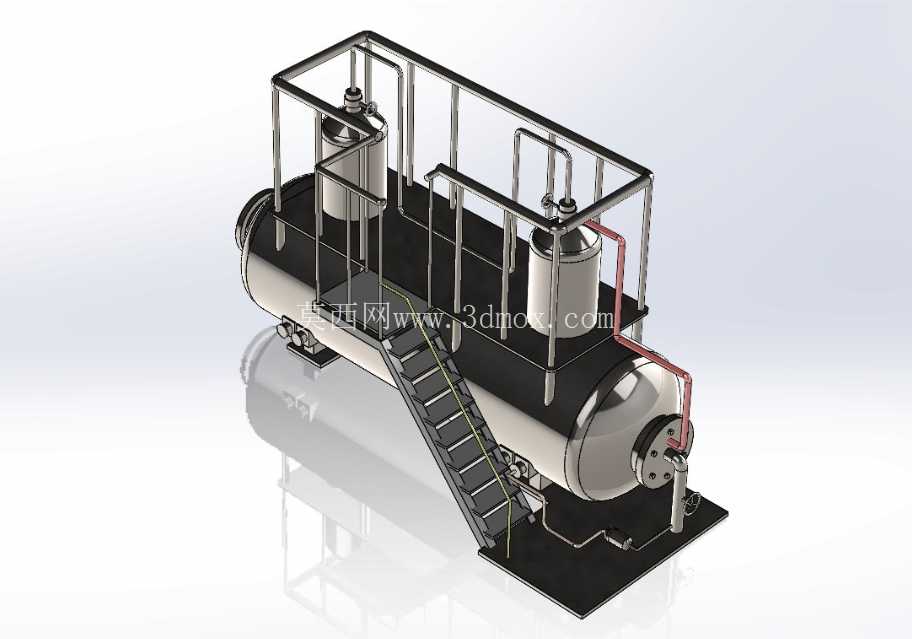

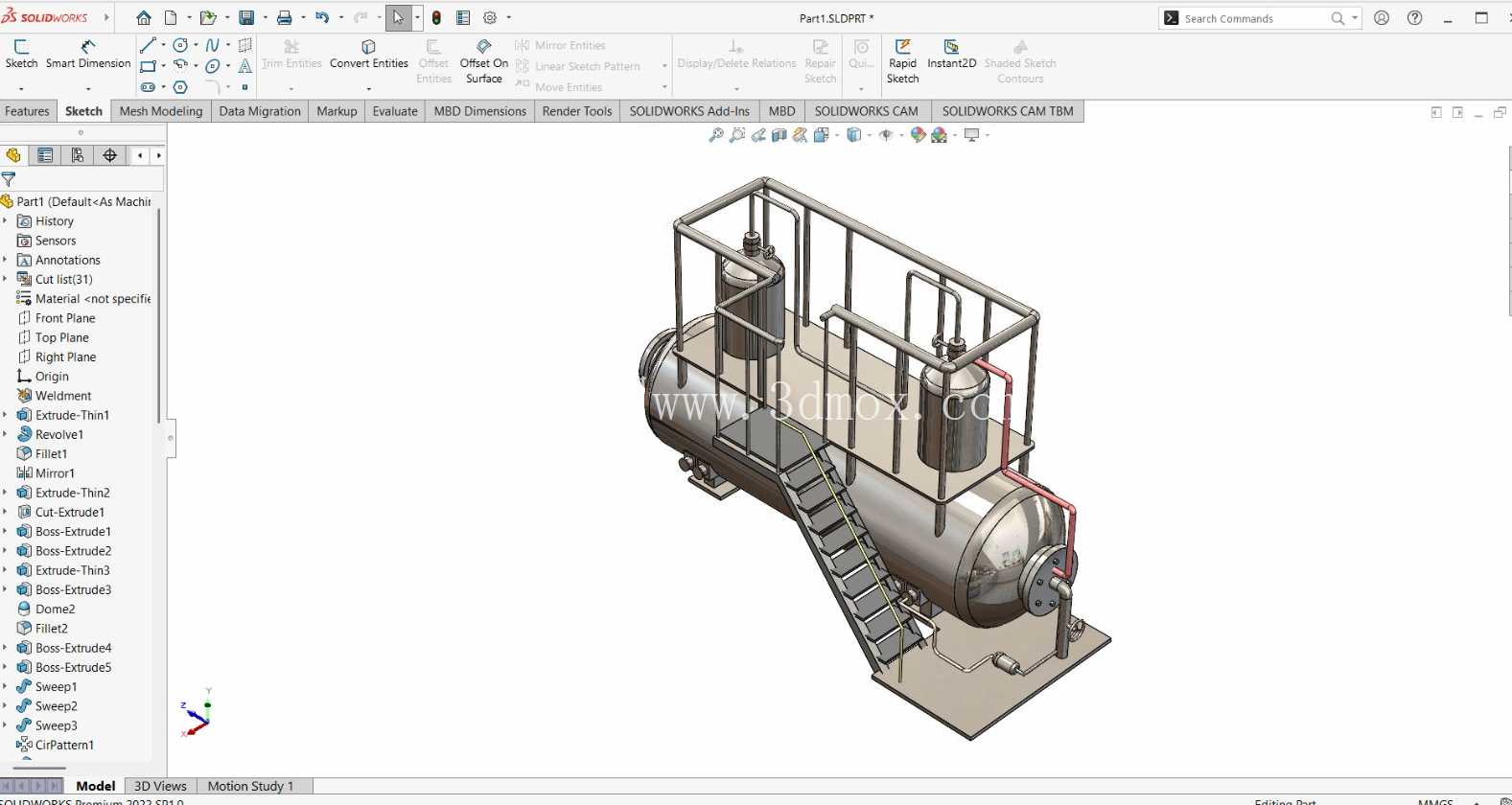

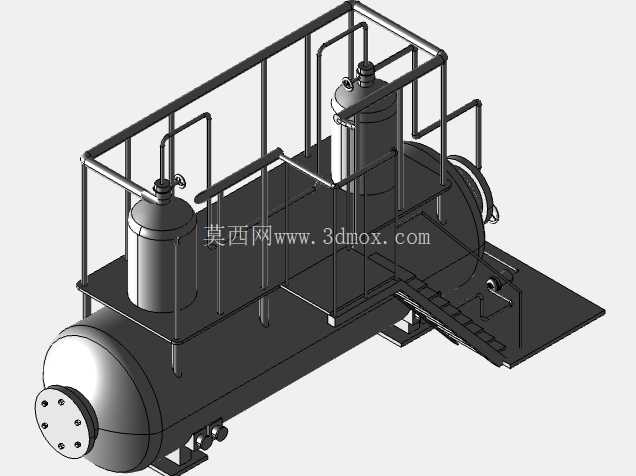

这套装置的核心承载结构为卧式布置的圆柱承压罐体，两端采用标准椭圆封头焊接成型，罐体底部设置两组鞍式支座，支座底板通过预埋螺栓与混凝土地面固定，安装时需保证罐体轴向水平度偏差不超过1/1000，避免内部物料沉积偏移或液位检测失准。罐体顶部的操作平台采用型钢焊接框架，铺设防滑花纹钢板，平台四周设置1.2米高的双横杆防护栏杆，栏杆踢脚板高度不小于100mm，防止工具或杂物坠落；平台与地面之间设置倾斜角度45度的钢制爬梯，爬梯踏步采用防滑格栅板，侧边设置黄色安全扶手，爬梯底部与地面预埋钢板焊接固定，整体平台的承重设计满足每平方米200kg的均布载荷，可同时容纳3-4名操作人员开展巡检、阀门操作、仪表校准等作业。

罐体顶部设置两台立式圆柱承压容器，通过法兰与罐体内部连通，容器顶部配置放空阀、压力表接口与安全阀安装位，两台容器之间通过不锈钢工艺管路连接，管路上设置截止阀、止回阀与流量调节组件，可根据工艺需求调整两路介质的进料比例与通断状态。罐体侧面引出的工艺管线分别对应进料口、出料口、排污口与备用接口，所有管路的弯头采用标准长半径弯头，降低介质流动阻力，管路与罐体连接位置采用加强圈补强，避免焊接应力集中导致的焊缝开裂问题。罐体端部设置人孔与手轮式快开结构，方便检修人员进入罐体内部开展清理、焊缝检测与部件更换作业，人孔密封面采用凹凸面结构，配套耐温耐腐垫片，保证承压状态下的密封性能。

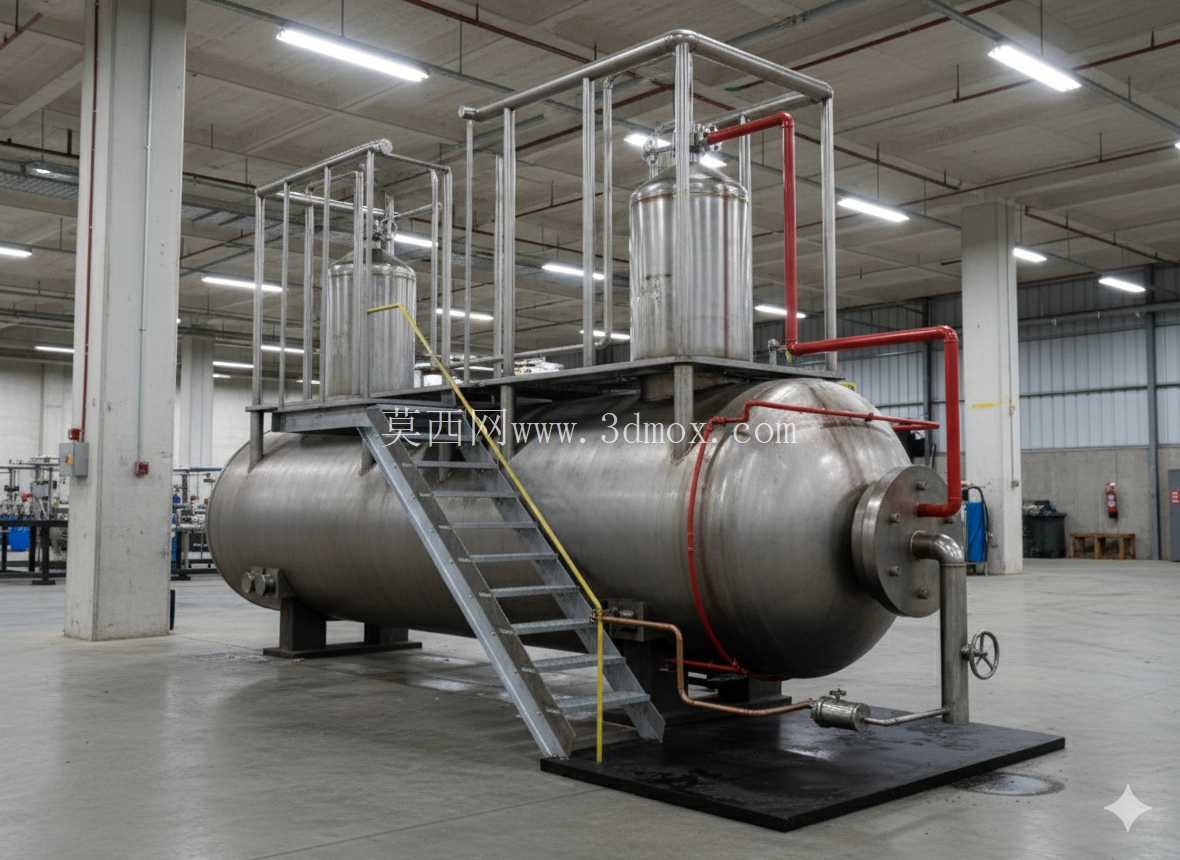

在化工、石油化工生产场景中，这套装置可作为中间物料缓存单元，承接上游工序产出的液相或气液混合物料，通过内部缓冲空间稳定物料压力与流量，为下游精馏、反应工序提供稳定的物料供给；在精细化工生产场景中，也可作为间歇反应的预混单元，将两种或多种物料在罐体内初步混合均匀后，再输送至主反应设备，降低主反应釜的搅拌负荷，提升反应一致性；在水处理相关场景中，可作为药剂溶配与暂存单元，通过顶部小容器投加固体或高浓度药剂，在卧式罐体内完成稀释混合后，定量投加至水处理工艺线。

建模过程中，所有承压部件的壁厚按照常规中低压工况选取，筒体壁厚满足0.6MPa工作压力下的强度要求，管路直径按照常规介质流速1-2m/s计算选取，阀门、法兰等标准件均采用对应压力等级的标准结构尺寸，保证模型可直接用于工程方案展示、安装布局模拟与初步受力校核。安装布局时，罐体周边需预留不小于1.5米的操作检修空间，爬梯侧预留2米以上的通行空间，顶部平台的上方净空高度不小于2.2米，避免操作人员碰头；管路布置时需避开爬梯通行路径，阀门操作位设置在平台人员可触及的高度范围，无需额外登高即可完成常规操作。装置的排污口设置在罐体底部最低位置，安装时保证排污口朝向排污沟方向，排污管路设置坡度，避免积液残留；所有管路的支撑采用管卡固定在平台框架或罐体支座上，避免管路重量直接作用在罐体连接焊缝上，长期运行产生焊缝疲劳开裂。
