轮式装载反铲作业工程机械三维结构

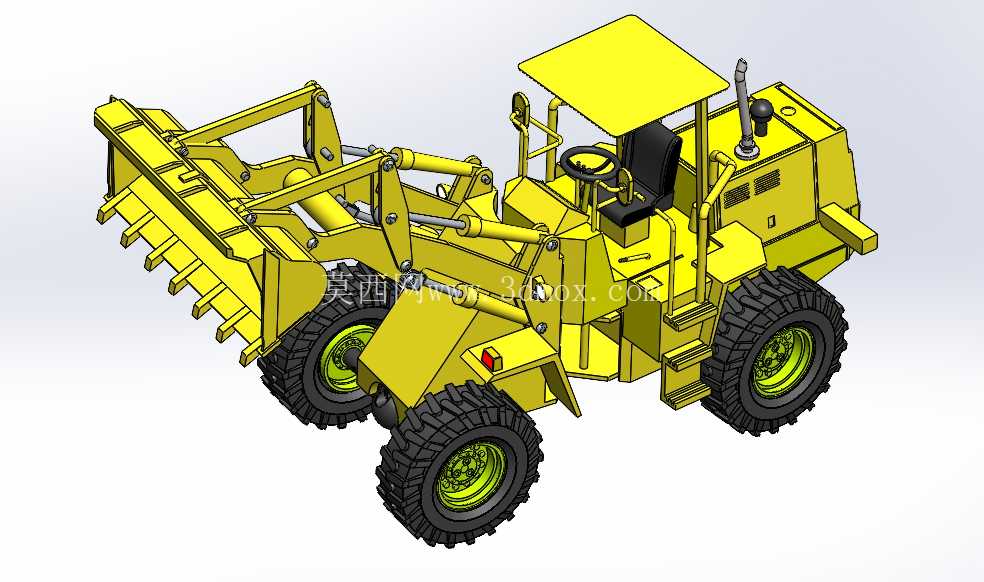

这款轮式装载反铲设备的三维结构，围绕中小型土方作业、农牧场物料转运、零散施工场景的实际需求搭建，区别于大型工程装载设备的大尺寸设计，整体结构更适配狭窄场地的转向与作业需求，轮距控制在1.8米级别，整机长度含前端工作装置约5.2米，机身宽度2.1米，顶棚最高点距地面2.6米，最小转弯半径控制在4.5米以内，能够在乡村道路、农田田埂、小型厂区院落这类空间受限的场景下灵活转场，不需要额外拓宽作业通道。前端工作装置采用反铲式铲斗结构，斗齿采用等间距排布的可拆卸设计，单斗额定装载容量约0.8立方米，铲斗举升最大高度可达3.2米，卸料高度2.4米，能够直接向普通农用自卸车完成卸料作业，动臂与摇臂的铰接点位置经过受力优化，在举升最大载荷时，铰接处的应力集中区域通过加厚肋板分散载荷，避免长期重载作业出现焊缝开裂的问题。行走系统采用大花纹深沟槽越野轮胎，轮胎直径1.2米，轮辋采用高强度钢制结构，配合宽基胎面设计，在松软泥地、碎石路面都能提供足够的抓地力，后桥配备摆动式连接结构，在不平整路面行驶时能够保证四个轮胎同时接地，减少单侧车轮悬空导致的动力损失与机身侧倾风险。驾驶区域采用开放式顶棚设计，没有设置封闭驾驶室，一方面控制整机重量，降低制造成本，另一方面在炎热季节作业时能够保证通风效果，驾驶位周边的操作杆件按照人机工程排布，转向盘、举升操作杆、换挡手柄的位置都在操作人员上肢可及范围内，不需要大幅度侧身操作，上下车的阶梯设置在机身右侧，阶梯踏面做防滑纹路处理，每级阶梯高度差控制在25厘米，符合日常上下的步幅习惯。动力舱布置在机身后部，起到整机配重的作用，平衡前端铲斗满载时的前倾力矩，不需要额外加装厚重的配重块，动力舱的散热口朝向机身侧方，避免作业时扬尘直接被吸入散热系统，空滤装置设置在舱体上部高位位置，减少低尘位扬尘进入发动机进气道的概率。液压管路沿动臂内侧排布，通过管卡固定在结构件表面，管路弯曲半径都符合液压软管的最小弯曲半径要求，避免长期弯折出现油管爆裂的问题，所有铰接销轴都设置了黄油嘴预留位置，日常维护时不需要拆解结构就能完成润滑保养。前端铲斗的斗刃采用耐磨合金材料堆焊处理，在铲掘硬质土面、碎石物料时能够减少斗刃磨损，延长铲斗的使用寿命，斗齿与斗体采用销轴连接，单个斗齿磨损后可以单独更换，不需要整体更换铲斗，降低后期使用的维护成本。整机的结构件焊接位置都做了应力释放处理，建模时对焊缝位置做了统一的焊脚尺寸标注，所有连接螺栓的等级都按照载荷等级匹配，关键受力位置采用10.9级高强度螺栓，非受力的覆盖件位置采用普通4.8级螺栓即可满足使用需求。转向系统采用液压助力结构，转向力矩小，操作人员原地转向时不需要施加很大的操作力，制动系统采用鼓式制动结构，布置在四个车轮的轮边位置，制动响应速度快，在满载下坡工况下能够提供足够的制动力矩，保证作业安全。
