可拆装式四旋翼航拍无人机结构设计

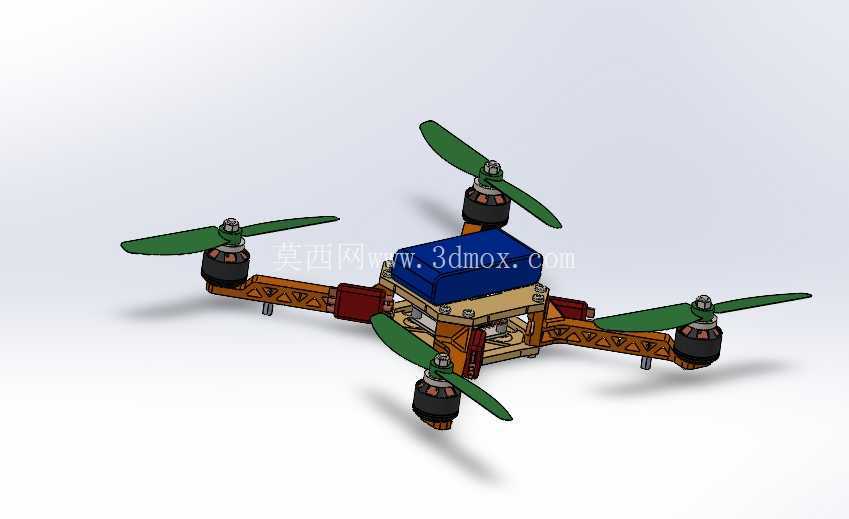

　　机臂主体采用镂空桁架式截面设计，在保证1.2mm壁厚结构刚度的前提下，尽可能削减非承载区域的材料余量，降低整机空载重量，单根机臂的端部预留了直径16mm的电机安装定位孔，孔位周边设计有三个呈120°均匀分布的M2螺丝固定位，可适配市面上主流的2204、2205系列外转子无刷电机，安装时无需额外打孔调整，直接通过螺丝锁紧即可保证电机轴与机臂平面的垂直度，减少飞行过程中的旋翼动平衡偏差。这款四旋翼飞行器的机架采用分体式机臂拼接结构，核心承载框架以层压复合板材作为主安装基板，四个机臂通过快拆锁扣与中心基板连接，日常收纳时可将机臂向内折叠收拢，单臂展开后从中心轴到旋翼轴心的距离控制在160mm区间，整机对角旋翼轴距约320mm，折叠后整体外廓尺寸可压缩至120mm×120mm×70mm，能够适配常规便携摄影包的隔层空间，满足外场作业的携带需求。

　　中心承载区域采用分层堆叠的安装逻辑，最下层基板预留了飞控模块、电调组件的走线槽位，所有信号线路与动力线路可通过基板边缘的缺口规整排布，避免飞行过程中线路晃动干扰陀螺仪传感器的采样精度；中层为电池安装位，设计有可调节宽度的绑带固定柱，能够适配2S到3S规格的锂聚合物电池，电池安装位的重心与整机几何中心重合，可通过调整电池前后位置快速校准整机重心，减少飞控系统的姿态修正补偿量；最上层为载荷扩展平台，预留了通用的运动相机安装孔位，可搭载轻量化的航拍相机、图传发射模块，平台周边设计有凸起的挡边，能够避免飞行过程中载荷出现滑移脱落。

　　四个旋翼均采用两叶定距螺旋桨，桨叶长度为6英寸，桨根位置设计有与电机输出轴匹配的快拆自锁结构，更换桨叶时无需额外工具，对准卡槽按压旋转即可完成锁定，日常维护更换效率较高。机臂与中心框架的连接位置设计有橡胶减震垫圈，能够过滤电机高速运转产生的高频振动，避免振动传递至飞控与航拍载荷端，提升飞行姿态稳定性与航拍画面的清晰度。动力线路的接插件均采用镀金插针，接触电阻更低，大电流输出时的发热损耗更小，接插件外侧设计有防松卡扣，飞行过程中不会因为机体振动出现接插件松脱断电的问题。整机的起落支撑结构直接集成在机臂下侧，每个机臂下方设置有一个高度8mm的柱状支撑脚，支撑脚底部采用圆弧过渡设计，降落时能够起到缓冲作用，同时避免机臂下侧的电调线路直接接触地面造成磨损。从实际应用场景来看，这类小轴距四旋翼飞行器既可以作为航模爱好者的入门练习机型，也可搭载轻量化航拍设备完成小范围的场地勘测、低空航拍作业，分体式的结构设计也方便使用者根据自身需求更换不同长度的机臂、不同KV值的电机，调整整机的动力输出特性与续航时间，适配不同的作业场景需求。

　　在结构设计过程中，所有安装孔位均采用对称式布局，四个机臂的结构尺寸完全一致，零部件互换性较强，生产加工时可统一开模制作，降低加工与后续维护的配件成本；所有受力连接位置均做了圆角过渡处理，避免应力集中导致的机臂断裂问题，经过实际拉力测试，单根机臂可承受最大5kg的静态拉力，完全能够覆盖电机满油门输出时的拉力载荷，飞行过程中不会出现结构形变失效的问题。走线槽的深度设计为2mm，可容纳最多6根22AWG规格的导线，槽位边缘做了倒圆角处理，不会划伤导线绝缘层造成短路隐患。
