便携式双燃料逆变发电机组结构设计

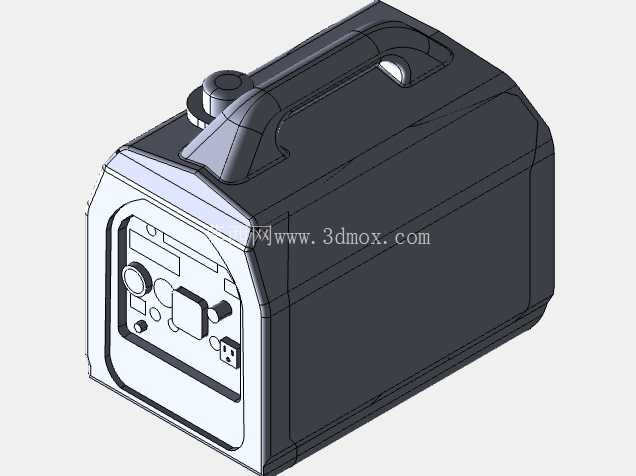

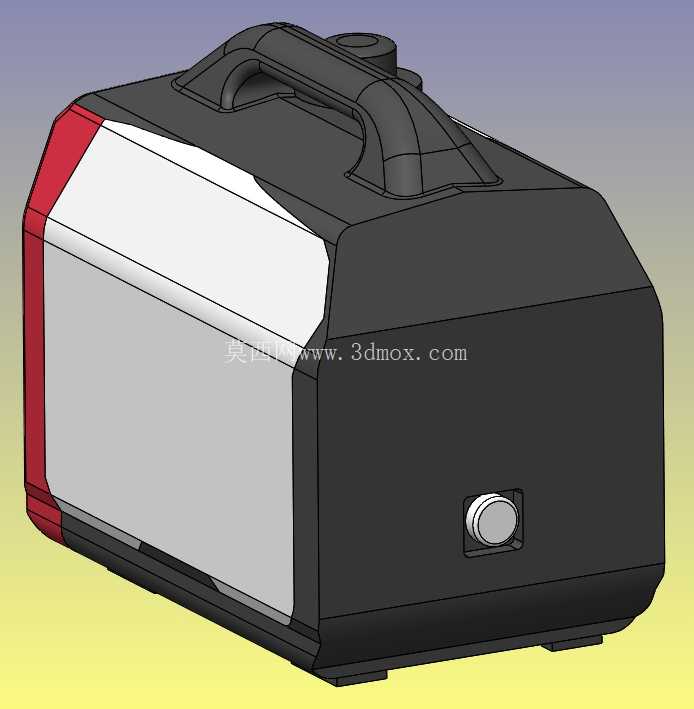

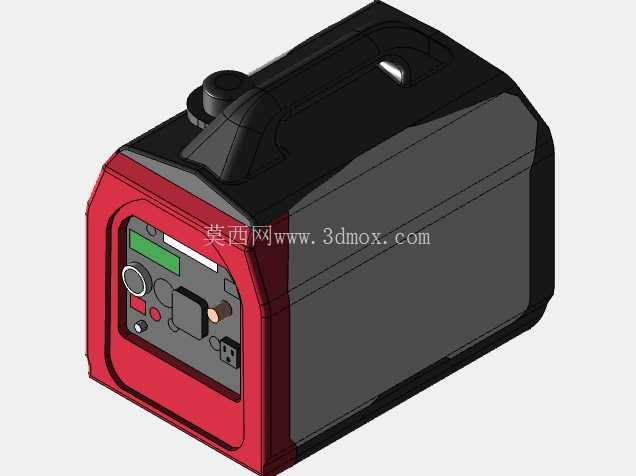

在户外作业、应急备电、露营休闲等分散式供电场景中，传统开架式发电机组普遍存在体积笨重、噪音偏大、燃料适配性单一的痛点，这款双燃料逆变发电机组的结构设计，正是围绕便携移动场景的实际使用需求展开。从整机布局来看，设计阶段优先考虑了单人携行的操作便利性，顶部集成的一体化提手做了弧度贴合处理，握持区域做了防滑纹理设计，整机重心控制在提手正下方区域，单人搬运时不会出现单侧偏沉的问题，外壳采用拼接式结构，红银黑三色分区既做了功能区域的视觉区分，也兼顾了户外使用时的耐脏耐磨需求，边角位置全部做了圆弧过渡处理，避免搬运过程中磕碰划伤，也能降低跌落时的外壳破损概率。控制面板集中布置在机身正面的操作区域，接口布局遵循操作逻辑排布，常用的交流输出插座、直流输出端口布置在最易触及的右侧区域，状态显示屏、运行调节旋钮、功能开关集中在面板中部，燃料切换开关做了明显的档位标识，避免用户误操作，面板上的散热开孔做了倾斜式防水设计，户外小雨环境下使用时不会出现雨水直灌内部电路的问题。作为双燃料机型，设计时兼顾了汽油与丙烷两种燃料的供给通路，机身顶部的油箱加注口做了下沉式设计，加注燃料时不会出现燃油溢流淌到外壳表面的问题，丙烷进气接口布置在机身侧下方，外接气罐时管路不会出现过度弯折，两种燃料的切换机构做了互锁设计，不会出现两种燃料同时供给的安全隐患。逆变模块的散热风道采用了侧进风、后出风的走向设计，进风口位置设置了可拆卸的防尘滤网，长时间在多尘户外环境使用时，可以快速拆下滤网清理积尘，避免散热效率下降，消音结构布置在机身内部夹层区域，外壳内壁贴附的吸音棉与迷宫式风道配合，能将运行噪音控制在不影响正常交谈的区间，适合露营、户外直播等对噪音敏感的场景使用。整机的安装边界充分考虑了车载收纳的需求，机身底部做了四个凸起的防滑脚垫，放置在车辆后备箱时不会因为行驶颠簸出现滑动，外形尺寸适配常规家用车的后备箱储物空间，不需要额外拆卸部件即可直接收纳，机身侧面的维护盖板采用快拆结构，日常更换火花塞、清理空滤时不需要完全拆解整机外壳，降低了户外维护的操作难度。在结构强度设计上，外壳采用耐冲击的工程材质，内部机架做了加强筋处理，运输过程中出现轻微磕碰时，外壳可以吸收大部分冲击力，保护内部的逆变模块、发动机核心部件不受损坏，输出端的电路做了过载保护、短路保护设计，外接用电设备出现异常时会自动切断输出，避免损坏设备或者引发安全问题。这款机型的输出特性适配绝大多数常见的户外用电设备，不管是电动工具、便携数码设备，还是小型户外家电，都能提供稳定的电力输出，双燃料的设计也解决了户外场景下单一燃料获取不便的问题，在汽油获取不便的区域可以直接使用丙烷气罐供电，大幅拓展了设备的适用场景。
