高精度NEMA17步进电机结构设计

在桌面级3D打印机的运动轴驱动、小型CNC雕刻机的进给传动、协作机器人关节模组的动力输出以及各类非标自动化设备的点位执行机构中，42mm框架规格的步进电机是应用覆盖率极高的动力元件，这类元件的安装匹配度、尺寸精度直接决定了整套设备的装配效率与运行稳定性。本次完成结构设计的NEMA17规格步进电机，严格遵循行业通用的42毫米方形框架安装规范，从结构设计源头规避了不同厂商产品互换时的安装干涉问题，能够直接适配现有绝大多数同规格电机的安装位，无需对设备安装板进行二次改孔或调整。

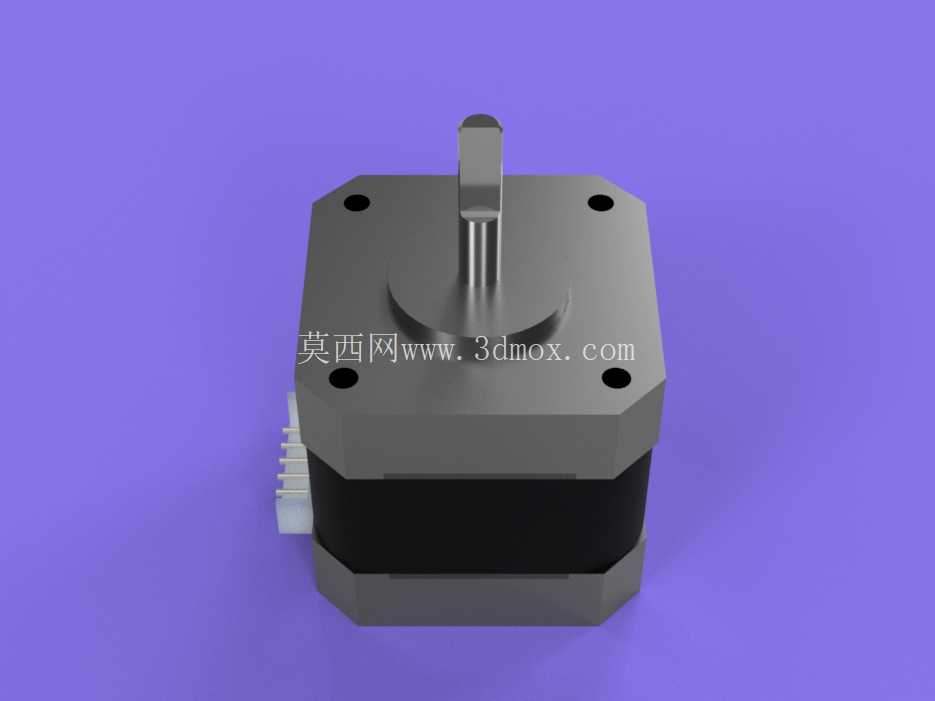

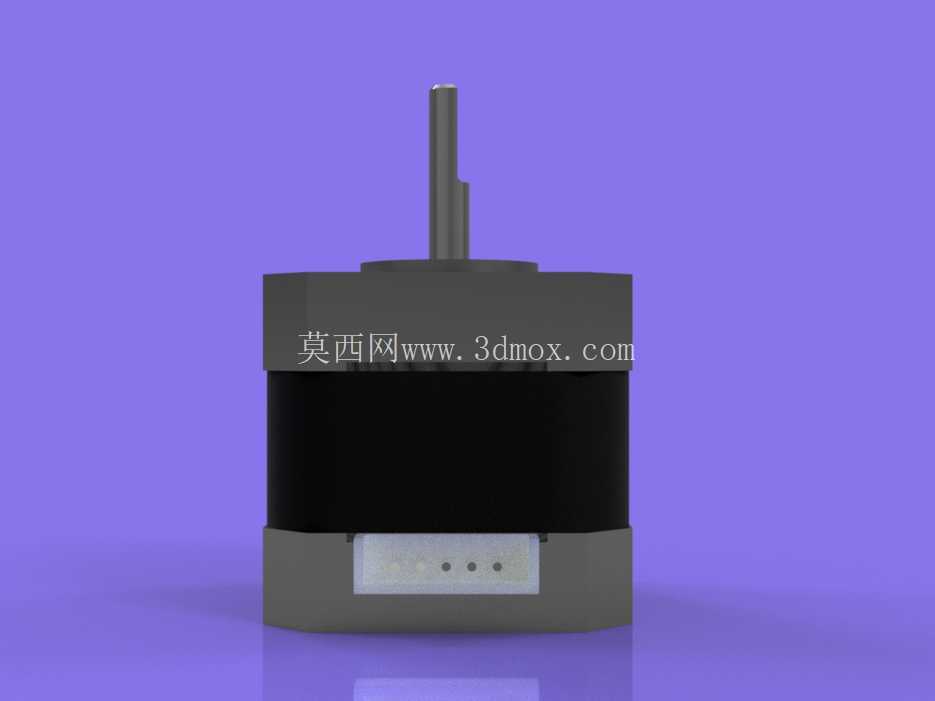

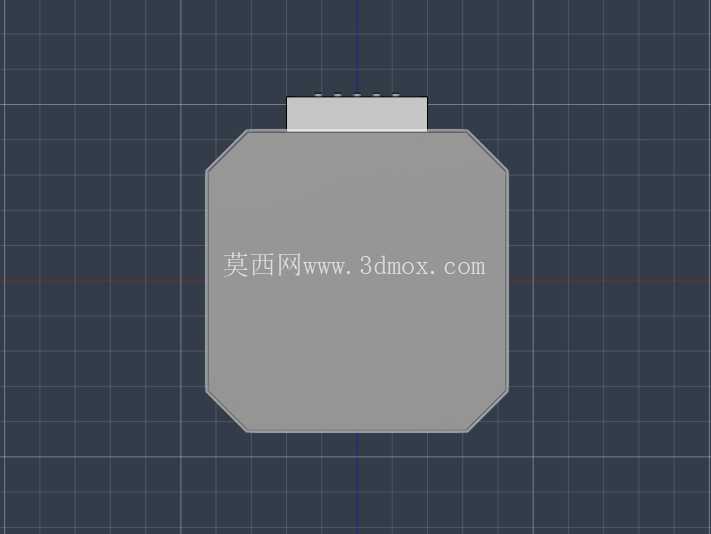

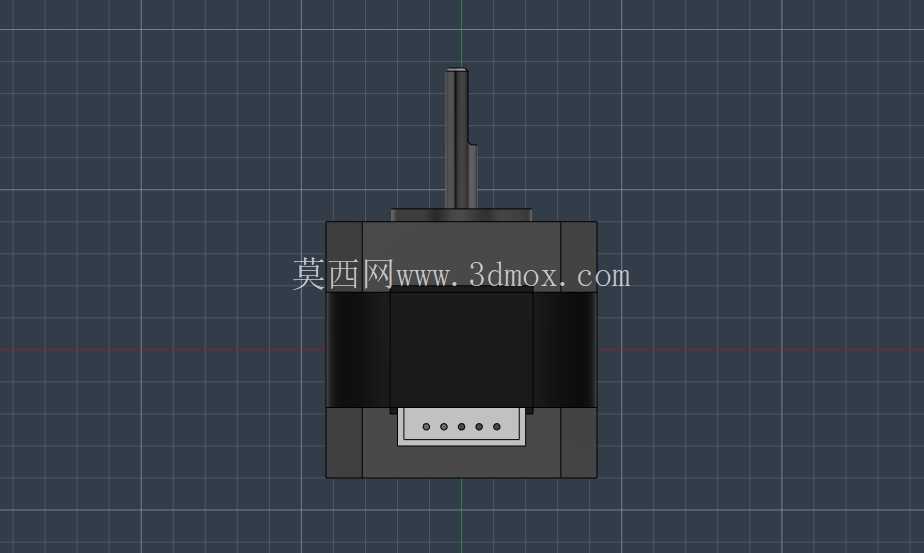

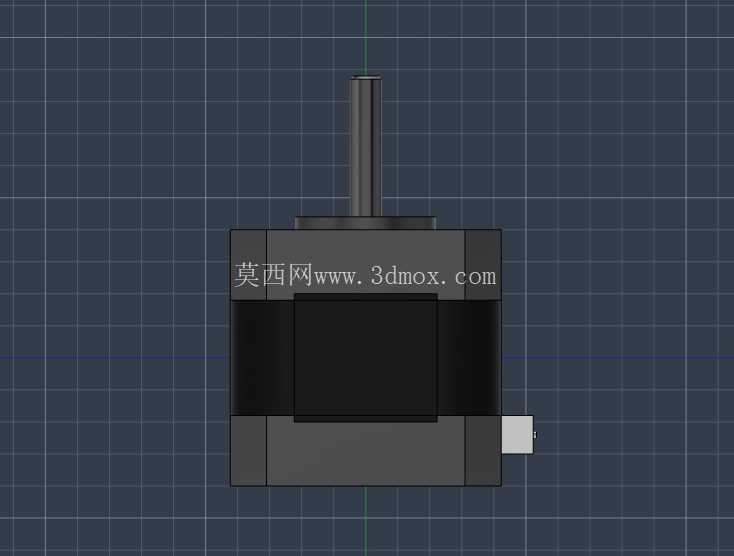

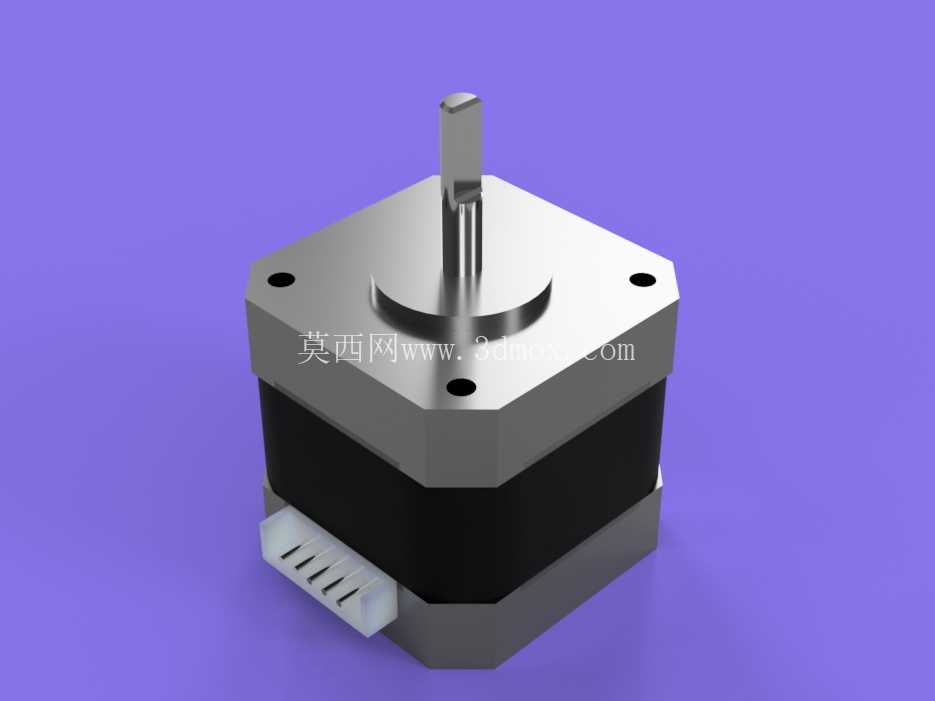

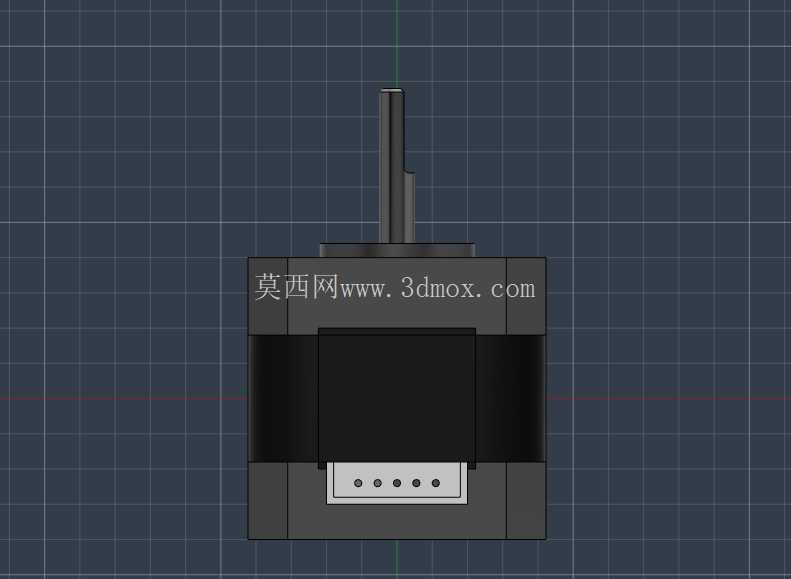

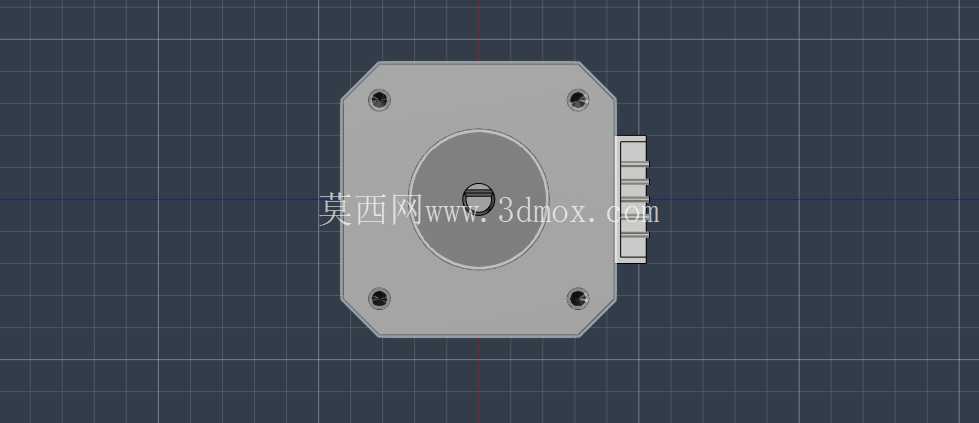

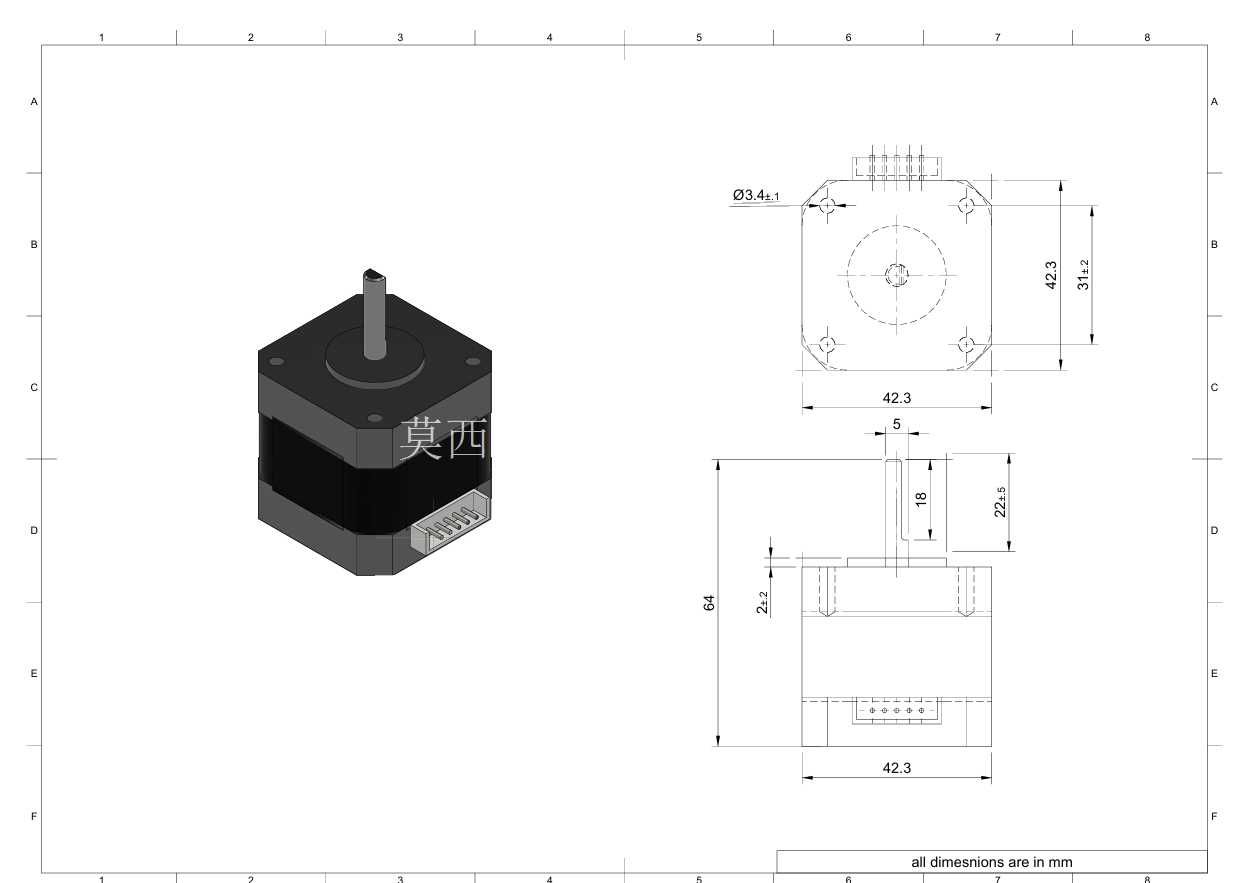

从实际安装边界来看，这款电机的框架外形尺寸控制在42×42毫米，安装孔采用行业通用的中心距31毫米布局，安装孔直径设置为3.4毫米，适配M3规格的安装螺钉，预留了合理的装配间隙，既可以满足螺钉顺利穿入的装配需求，也不会因为间隙过大导致电机安装后出现定位偏移。输出轴直径为5毫米，轴伸长度22.5毫米，轴端采用标准的D型切边结构，能够与同步轮、联轴器、齿轮等传动件实现可靠的周向固定，避免传动过程中出现打滑丢转的问题。电机本体的轴向长度为64毫米，在选型布局阶段，设计人员可以直接根据这个尺寸预留设备内部的安装空间，无需额外考虑电机尾部编码器或者接线端的突出量，接线座采用侧出式的排线接口，接口位置位于电机本体的下端面边缘，不会额外增加电机的径向占用空间，方便设备内部的走线规划。

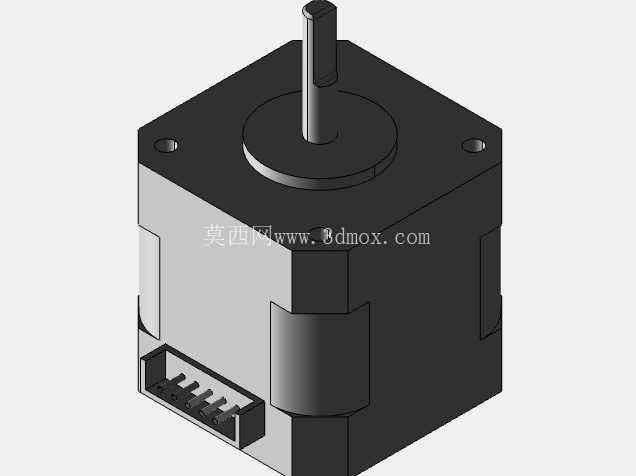

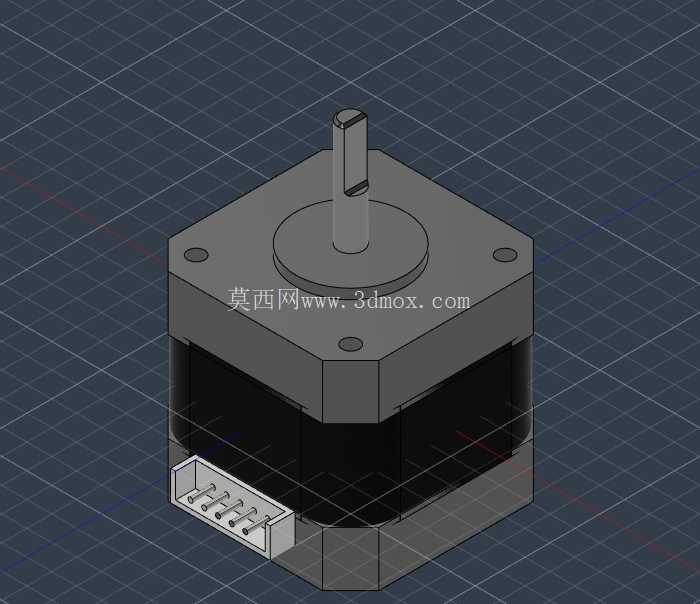

设计过程中，首先对电机的整体结构进行了分层拆解，将定子组件、转子组件、前后端盖、输出轴、接线座几个核心部分分别进行参数化建模，每一个安装配合面都严格按照实际加工的公差要求设置了合理的配合间隙，比如前端盖与输出轴的轴承安装位，预留了标准的轴承压装间隙，保证虚拟装配过程中能够真实还原实际产品的装配关系。电机外壳的边角做了小尺寸的倒角处理，既符合实际冲压加工的工艺要求，也能避免安装过程中尖锐边角划伤操作人员或者设备内部的线缆。前端盖的四个安装孔做了沉台设计，M3螺钉安装后螺钉头不会突出端盖表面，能够进一步压缩电机安装后的轴向占用空间，适合安装空间紧凑的小型设备使用。

从应用适配性角度来说，这款电机的结构设计充分考虑了不同行业的使用需求，在3D打印机应用场景中，电机的安装尺寸能够直接适配市面上绝大多数的挤出机、X/Y/Z运动轴安装座，输出轴的D型切边可以直接配套常见的2GT同步轮，不需要额外加工轴面；在小型CNC机床的进给轴应用中，电机的安装孔位可以直接与滚珠丝杠的联轴器支座对接，轴伸长度能够满足弹性联轴器的装配深度要求，不会出现轴插入过浅导致的传动偏心问题；在机器人系统的小型关节设计中，42毫米的方形框架可以直接与标准的铝型材安装板连接，不需要额外设计转接法兰，能够有效简化关节部分的结构设计，降低整体设备的重量。

建模过程中对电机的每一处细节都做了还原，包括接线座上的引脚定位槽、端盖上的轴承压装台阶、转子外壳的表面处理纹理、输出轴的端面倒角，这些细节的还原能够让设计人员在进行整机虚拟装配的时候，更真实地模拟实际装配过程中可能出现的干涉问题，比如接线座与设备走线槽的位置冲突、输出轴与传动件的配合长度不足、电机尾部与设备盖板的间隙过小等问题，都可以在虚拟装配阶段提前发现并调整，减少实际加工装配过程中的返工率。对于从事非标设备设计、小型数控设备开发、机器人关节设计的工程人员来说，这个高精度的电机模型可以直接导入到整机装配体中，用于安装布局验证、运动干涉检查、装配工艺模拟，不需要再花费时间对电机模型进行反复测绘和尺寸修正，能够有效缩短产品开发的前期设计周期，提升设计工作的效率。同时，模型的尺寸精度完全匹配实际量产产品的参数，能够保证设计完成的安装结构在实际装配时完全匹配，不会出现因为模型尺寸偏差导致的安装孔位不对、配合间隙不合理等问题。
