小型暗房照相冲洗相纸输送处理架

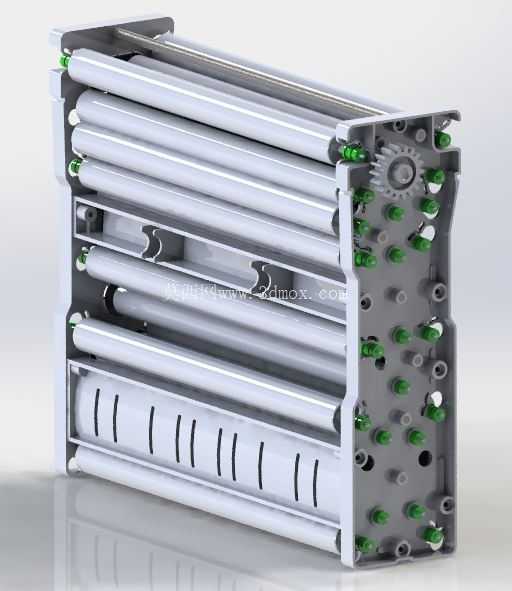

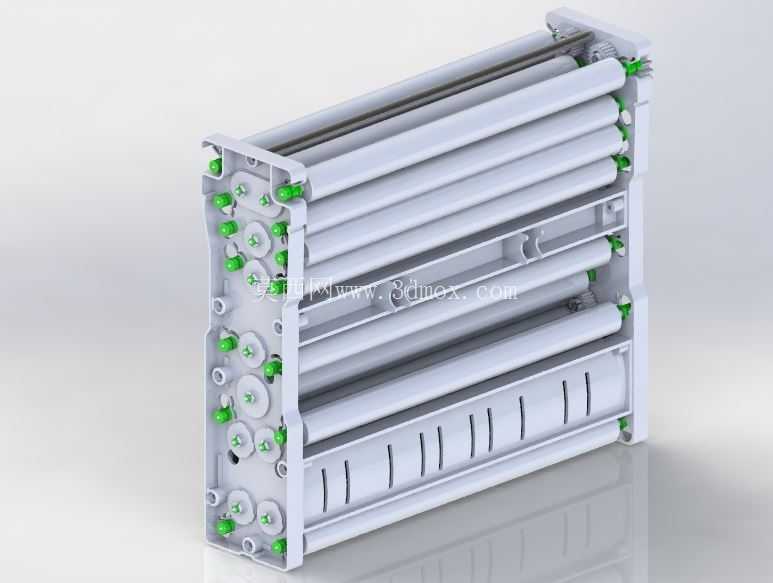

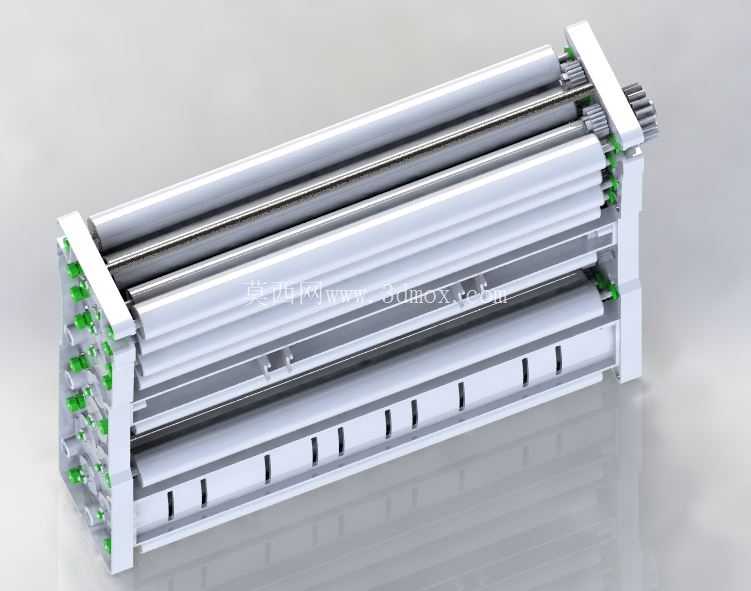

在传统胶片摄影暗房作业流程里，相纸从曝光完成到最终定影烘干的全链路输送，一直是影响成片质量的核心环节，这款小型相纸输送处理架，正是针对窄幅相纸、小型辅助冲洗水箱的适配场景开发的核心承载输送部件。不同于大型商用冲印设备的宽幅长距输送结构，这款处理架采用紧凑化排布的多组平行滚筒组件，整体安装边界控制在长382mm、宽98mm、高393mm的区间内，能够直接嵌入现有小型冲印机的冲洗腔、稳定腔工位，不需要对原有设备的腔体结构做大规模改造，适配性极强。

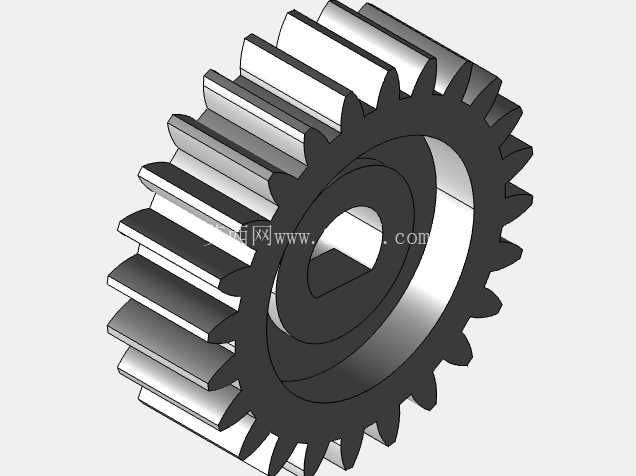

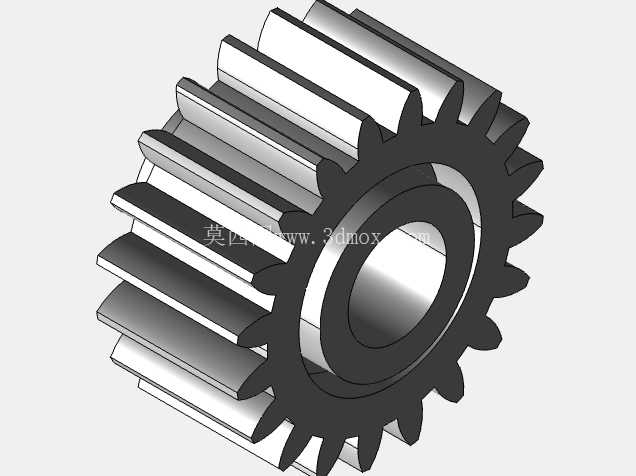

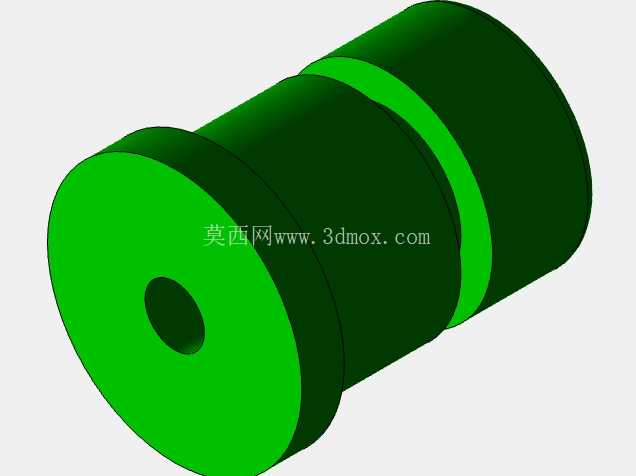

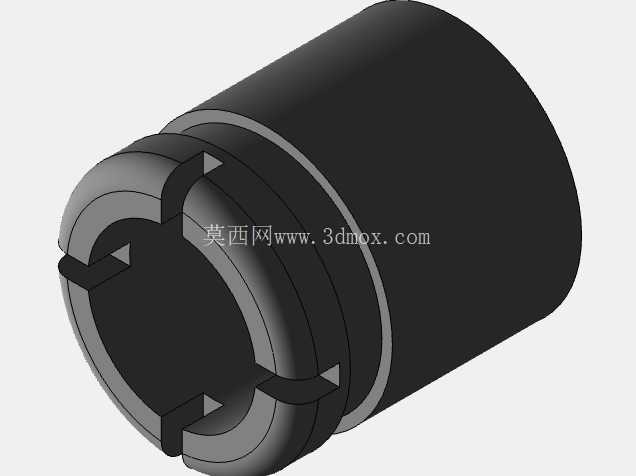

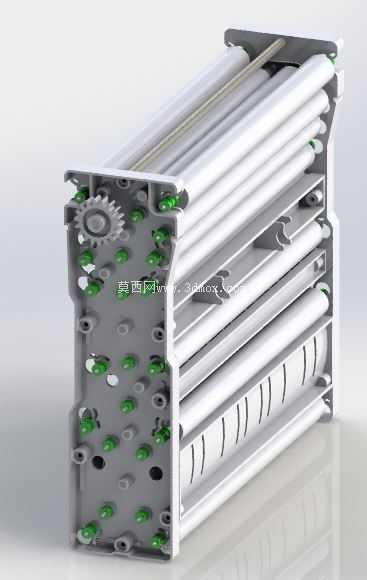

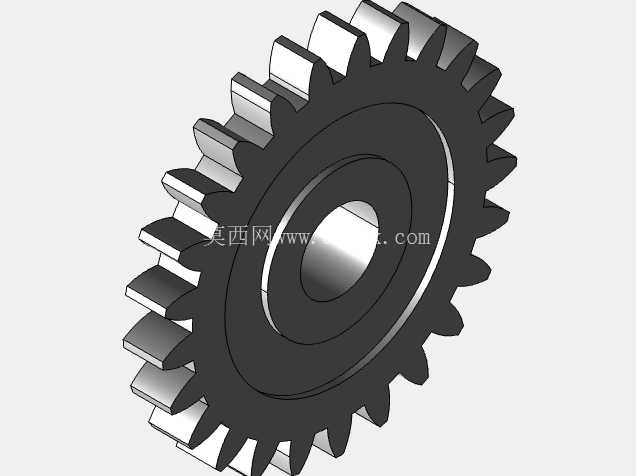

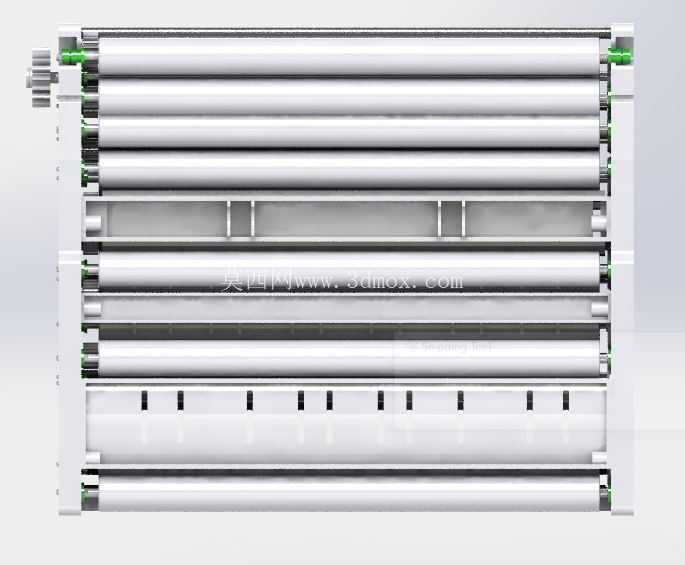

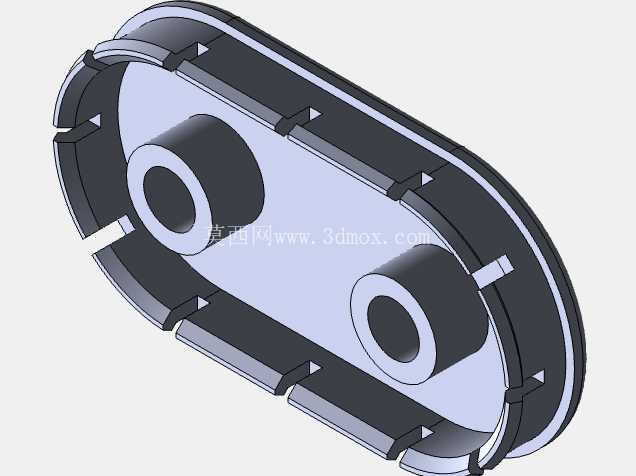

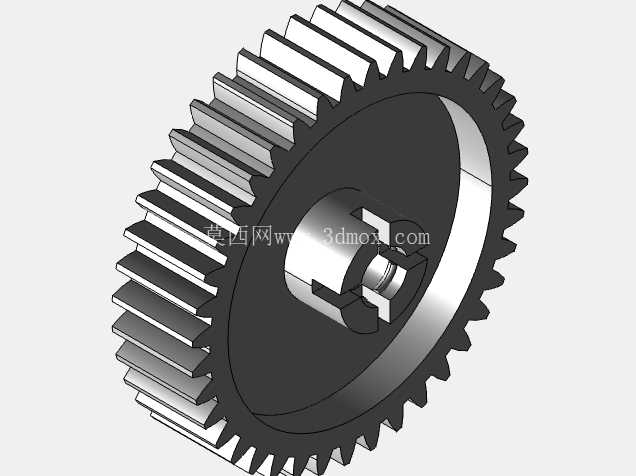

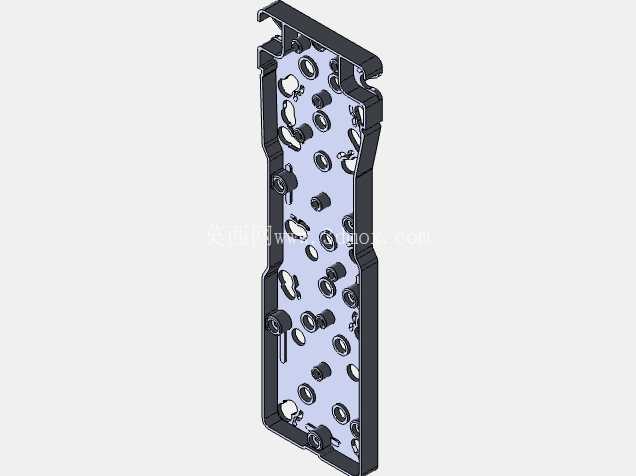

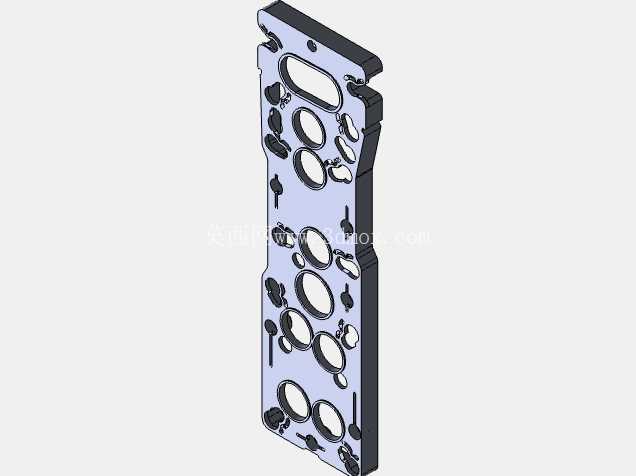

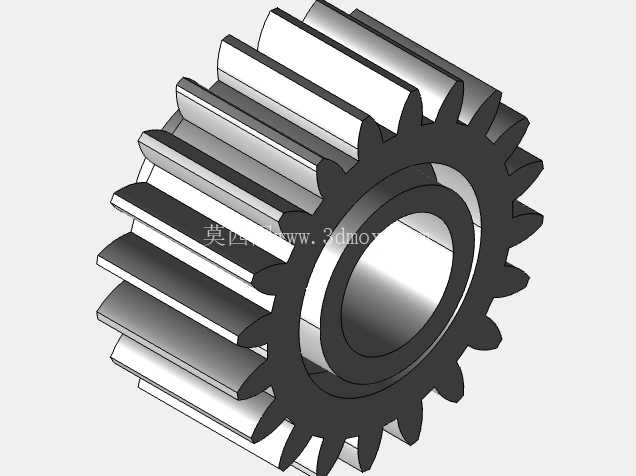

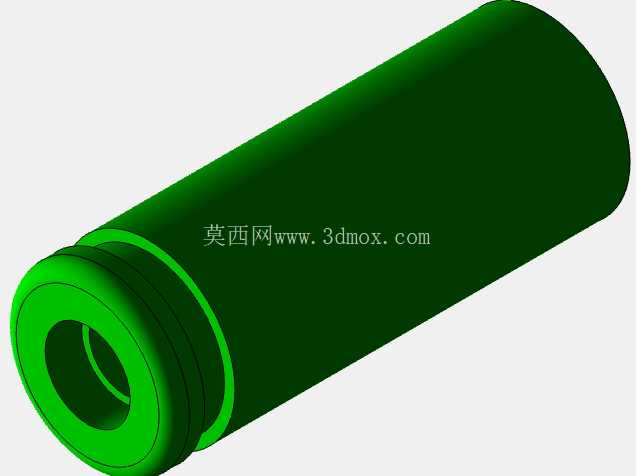

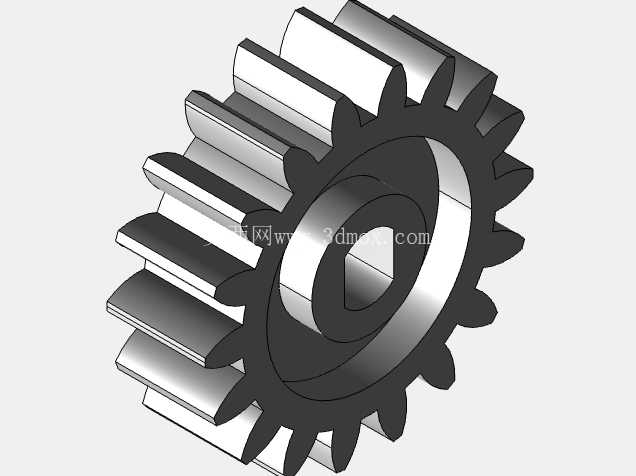

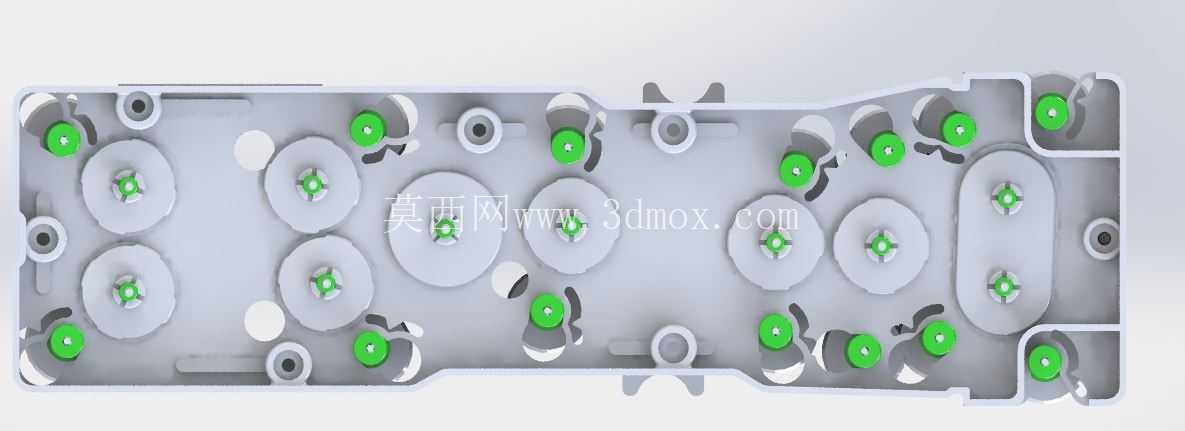

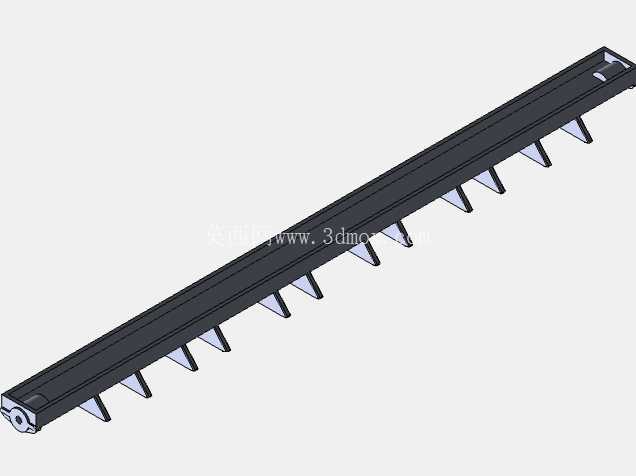

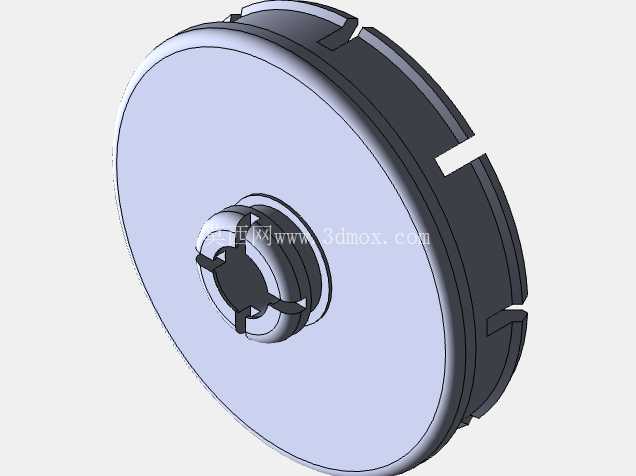

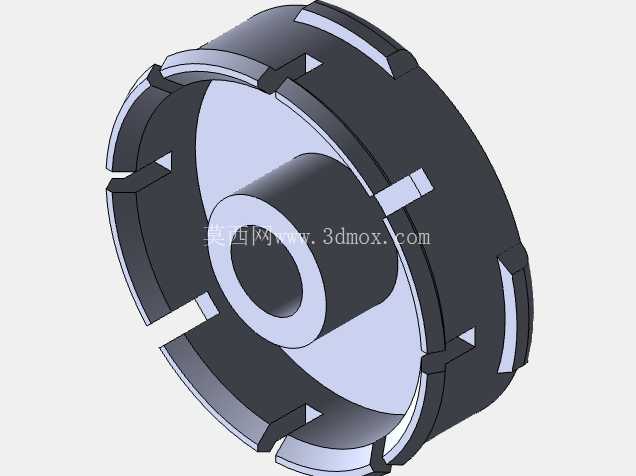

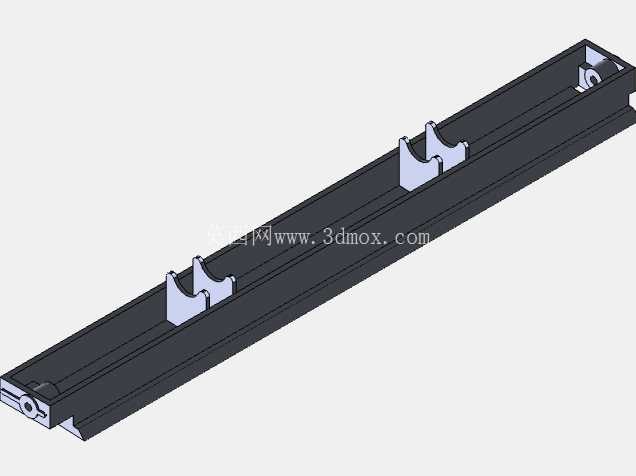

从结构设计逻辑来看，整套组件的核心功能是实现相纸在药液浴段的平稳低张力输送，避免相纸在输送过程中出现刮擦、跑偏、褶皱问题。滚筒排布采用上下错位的密集辊组设计，每根滚筒的两端都通过带自润滑属性的衬套与侧安装板连接，侧安装板上集成了齿轮传动组，所有滚筒通过齿轮啮合实现同步转动，传动比经过精准匹配，保证相纸在不同药液段的输送速度一致，不会出现速度差导致的相纸拉扯或药液浸泡时长偏差。侧安装板上的绿色嵌件是滚筒的轴向定位卡扣，既可以快速拆卸滚筒做定期清洁，也能在长期接触酸碱药液的工况下，避免金属部件锈蚀导致的滚筒卡滞。

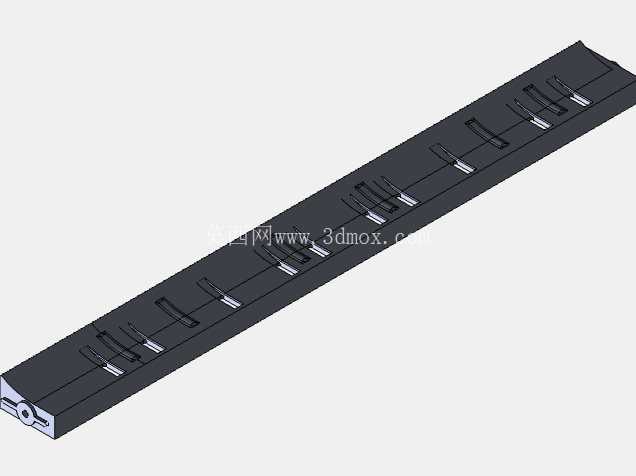

实际应用场景中，这类处理架主要服务于小批量胶片冲印、院校摄影专业暗房教学、小型摄影工作室的手动冲印作业，也可以作为大型冲印设备的局部替换组件，用于窄幅相纸、特殊规格相纸的冲洗作业。相纸在输送过程中，会依次经过不同的药液槽，滚筒组的压紧力经过反复调校，既能够给相纸提供足够的摩擦力实现稳定送纸，又不会因为压力过大在相纸表面留下压痕，影响最终成像效果。最下方的带开槽滚筒，是专门针对药液沥干环节设计的，开槽结构可以让相纸表面携带的药液快速回流到槽体内部，减少不同药液之间的交叉污染，提升药液的使用寿命。

在三维建模过程中，这类组件的建模重点在于滚筒的同轴度公差匹配、齿轮组的啮合间隙控制、侧安装板的安装孔位精度校准。每根滚筒的圆柱度公差需要控制在0.02mm以内，避免转动过程中出现径向跳动导致相纸走偏；齿轮组的侧隙需要保留0.05-0.1mm的间隙，既能够保证传动顺畅，又不会因为间隙过大出现传动抖动；侧安装板上的安装孔位需要与现有冲印设备的安装基准完全对齐，保证替换安装时不需要额外做配钻加工。对于需要做设备改造或者自制小型冲印设备的从业者来说，这个模型可以直接作为结构设计参考，根据自身的腔体尺寸调整滚筒长度、辊组数量，快速搭建适配自身需求的相纸输送结构。

从工况适配角度来说，整套结构的所有与药液接触的部件都采用耐酸碱的工程材质制作，金属传动部件做了防腐镀层处理，能够长期在弱酸、弱碱的冲印药液环境下稳定工作，不会因为长期腐蚀出现结构失效。滚筒表面做了哑光防滑处理，不会与相纸的药膜面发生粘连，也不会在相纸表面产生反光划痕。日常维护时，只需要拨开侧安装板上的定位卡扣，就可以逐根拆下滚筒做清洁，去除表面附着的药液结晶、相纸碎屑，整个维护过程不需要专用工具，操作门槛极低。

不同于通用型输送辊道，这款处理架的结构完全围绕暗房冲印的特殊工况做了针对性优化，没有多余的冗余结构，整体重量轻，安装拆卸便捷，既可以集成到自动化冲印设备中，也可以搭配手动摇柄作为手动冲印的输送工具使用。对于结构设计从业者来说，这类窄幅薄片物料的低张力输送结构，也可以将其设计思路迁移到其他类似工况，比如PCB板湿法处理、薄膜材料输送、纸张涂布输送等场景，只需要根据输送物料的特性调整滚筒的表面材质、压紧力、输送速度，就可以快速适配不同的行业需求。在建模时需要特别注意滚筒之间的中心距计算，中心距过大会导致相纸在输送过程中出现下垂，蹭到槽体底部污染相纸；中心距过小则会增加相纸的弯折角度，导致相纸出现折痕，经过反复验证的辊组中心距参数，能够在保证相纸平稳输送的前提下，最大程度压缩整体结构尺寸，实现紧凑化设计的目标。
