汽车冲压成型电气防护壳体结构设计

在车载电气系统的布局设计中，这类冲压成型的电气防护壳体是核心的防护承载部件，主要应用于商用车、乘用车的座舱电气舱、底盘电气集成区域，用来包覆车载控制模块、接线端子排、小型继电器组等电气元件，隔绝行车过程中的泥水飞溅、灰尘侵入，同时避免运维过程中人员直接接触带电部件引发触电风险，也能抵御行车振动带来的元件移位、接线松脱问题。

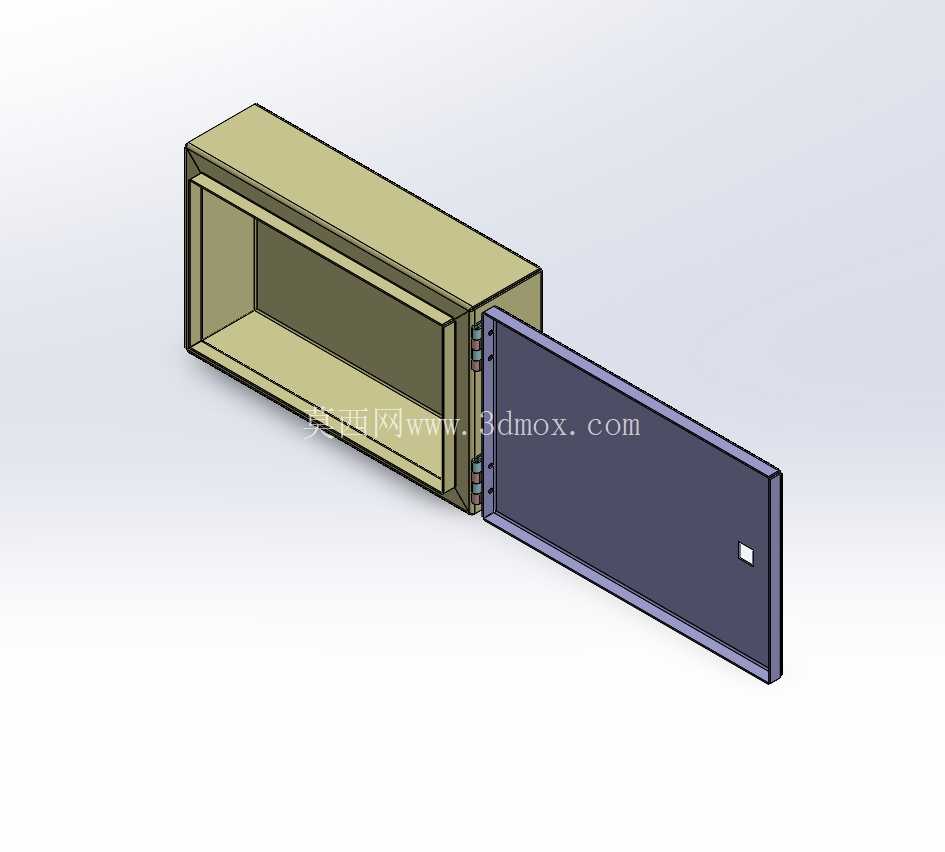

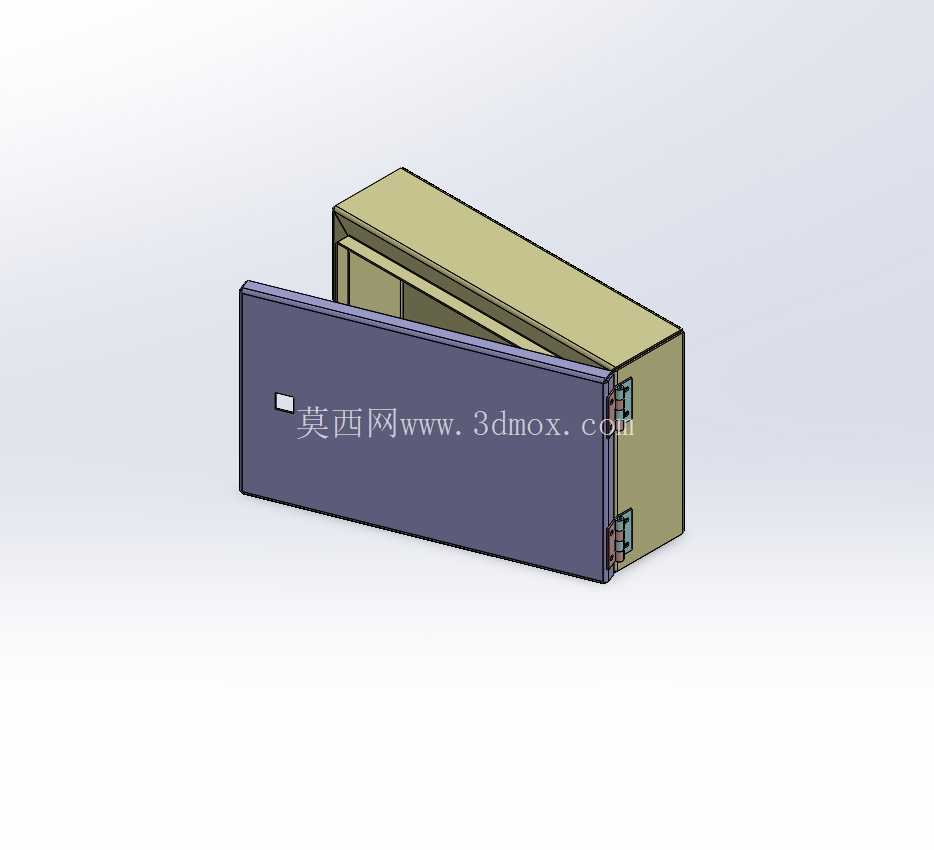

从实际使用场景出发，这类壳体的设计首先要匹配车载安装位的边界限制，整体采用弯折拼合的长方体腔体结构，主体分为盒体与侧盖两个核心部分，盒体采用大面一体冲压成型，减少拼接缝隙带来的防护等级下降问题，侧盖通过侧边的卡扣结构与盒体实现快拆连接，不需要额外的紧固件就能完成开合，方便后期运维时快速检修内部元件，同时卡扣位置做了冲压加强筋处理，避免多次开合后出现塑性变形导致连接松动。

设计过程中优先考虑了冲压工艺的可行性，所有弯折位置都预留了符合板材厚度的折弯R角，避免冲压弯折时出现板材开裂问题，壳体的边缘都做了内卷边处理，既可以提升壳体整体的结构刚度，减少大面冲压件的形变回弹，也能避免安装运维过程中锋利的板材切口划伤操作人员。盒体的大面预留了小型的标识安装位，用来粘贴电气回路标识、警示标识，方便运维人员快速识别对应的电气回路。

安装边界上，这类壳体的侧边预留了对应的安装固定位，可以通过螺栓或者卡扣固定在车身的钣金安装支架上，固定位的孔位公差按照车载零部件的通用公差要求设计，能够适配车身焊接支架的装配误差，避免出现安装孔位不对中无法装配的问题。壳体的内部空间做了冗余设计，除了容纳预设的电气元件之外，预留了一定的走线空间，方便不同车型配置下的线束调整，不需要重新开模就能适配多款车型的电气布局需求。

从结构强度角度考虑，壳体的板材选用常用的冷轧冲压钢板，表面做喷塑处理提升防腐蚀能力，应对车载环境下的温度变化、湿度变化以及盐雾侵蚀，延长部件的使用寿命。盒体与侧盖的拼合位置设计了叠边结构，拼合后缝隙呈迷宫式走向，能够在不额外增加密封胶条的情况下，满足日常行车的防尘防溅水需求，控制零部件的生产成本，同时也避免密封胶条老化带来的后期维护问题。

在建模过程中，所有的冲压特征都按照实际冲压工序的顺序构建，先完成主体板材的落料特征，再依次添加折弯、冲孔、卡扣成型、加强筋冲压等特征，每个特征的参数都匹配常规冲压设备的加工能力，不需要特殊的冲压模具就能完成生产，降低模具开发成本。同时建模时预留了板材厚度的偏移量，确保折弯后壳体的内部净尺寸符合设计要求，不会出现内部元件安装干涉的问题，侧盖与盒体的配合间隙控制在合理范围，既保证开合顺畅，又不会出现间隙过大导致防护失效的问题。

这类壳体在实际装车使用中，还需要考虑电磁屏蔽的需求，冷轧钢板的材质本身具备一定的电磁屏蔽能力，能够减少外界电磁信号对内部电气元件的干扰，也能避免内部元件的电磁信号向外发射影响车载其他电子设备的正常工作，拼合位置的叠边结构也能减少电磁信号的缝隙泄漏，提升整体的电磁兼容性能。针对车载环境下的振动工况，壳体的整体刚度通过大面的微弧设计、侧边的折弯翻边来提升，避免行车过程中壳体出现共振异响，也能防止长期振动导致的壳体焊缝、连接位置开裂。
