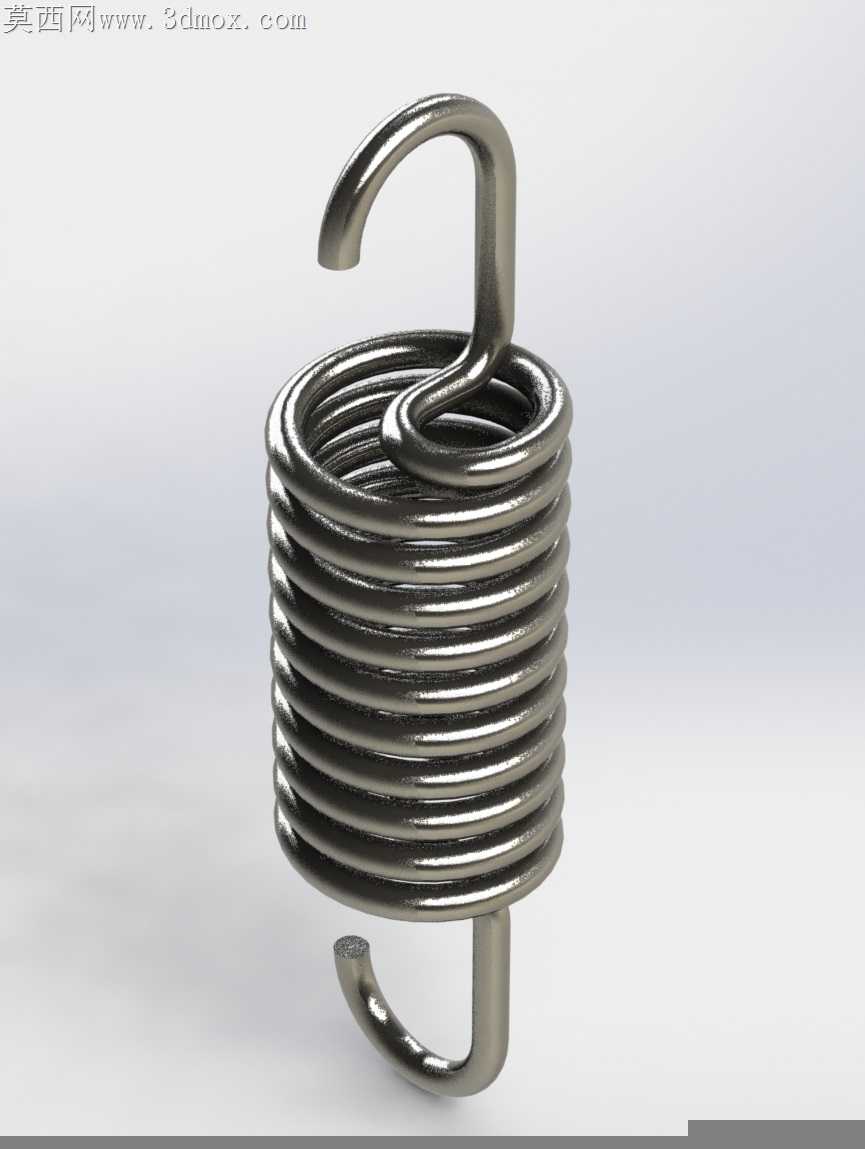

带挂钩拉伸弹簧精密结构设计

常规拉伸弹簧在批量冷卷加工时，端部挂钩与簧身衔接处最容易出现应力集中断裂的问题，很多现场失效的拉簧，断裂点都不在有效圈数的簧身段，恰恰是挂钩弯折处与末圈贴合的位置，冷作硬化带来的局部脆性，加上受拉时的应力叠加，往往在额定载荷70%左右就会出现微裂纹，逐步扩展后直接断裂。这款拉簧的结构处理上，特意把挂钩根部的弯折半径做了放大，没有采用常见的小半径急弯结构，弯折处的圆弧过渡完全贴合末圈簧丝的外轮廓，没有出现局部硬折的棱角，冷卷时这个位置的金属纤维不会被过度剪切拉伸，保留了材料本身的韧性储备。簧身的圈距控制在极小的均匀间隙，自由状态下相邻簧丝完全贴合但不存在预压过盈，不会出现圈间摩擦导致的异响和磨损，受拉时每一圈的变形量均匀传递，不会出现某几圈提前张开承受额外载荷的情况。两端挂钩的朝向完全处于同一平面，没有出现周向偏转，装配时挂入对应销柱后不会产生附加的扭转力矩，很多装配现场的拉簧早期失效，就是因为挂钩偏转导致受拉时簧身产生扭转变形，局部应力陡增。簧丝表面的处理没有追求过度光亮的抛光效果，保留了冷卷后细微的均匀纹理，这种表面状态在做表面氧化或者喷丸处理时，保护层的附着力比高光表面更好，长期在交变载荷下不会出现表层剥落锈蚀。挂钩的开口尺寸做了适配性收窄，挂入销柱后不会因为振动出现松脱，同时开口处的端部做了圆弧倒钝，没有尖锐的切口，装配时不会刮伤操作人员的手套，也不会刮蹭周边的其他管线零件。在做载荷匹配时，簧丝直径、中径、有效圈数的参数匹配刚好覆盖常用的小行程拉伸工况，不需要额外做刚度调整就能直接适配多数轻载复位场景，省去了定制改参数的额外成本。
