汽车空调系统空气盘管离心风扇结构

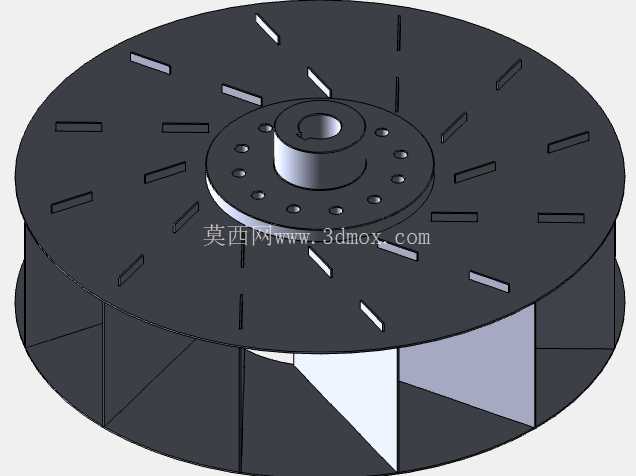

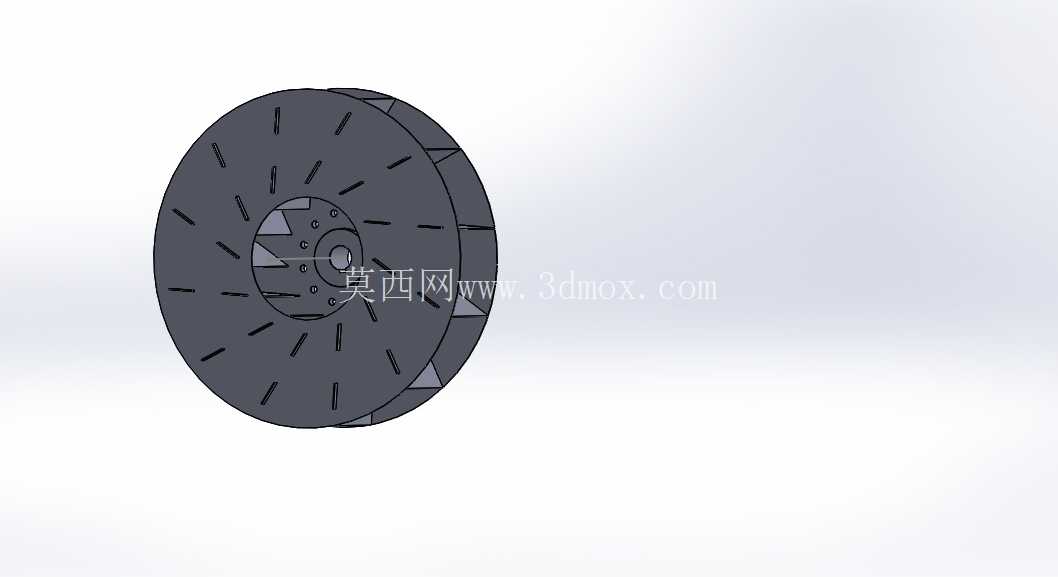

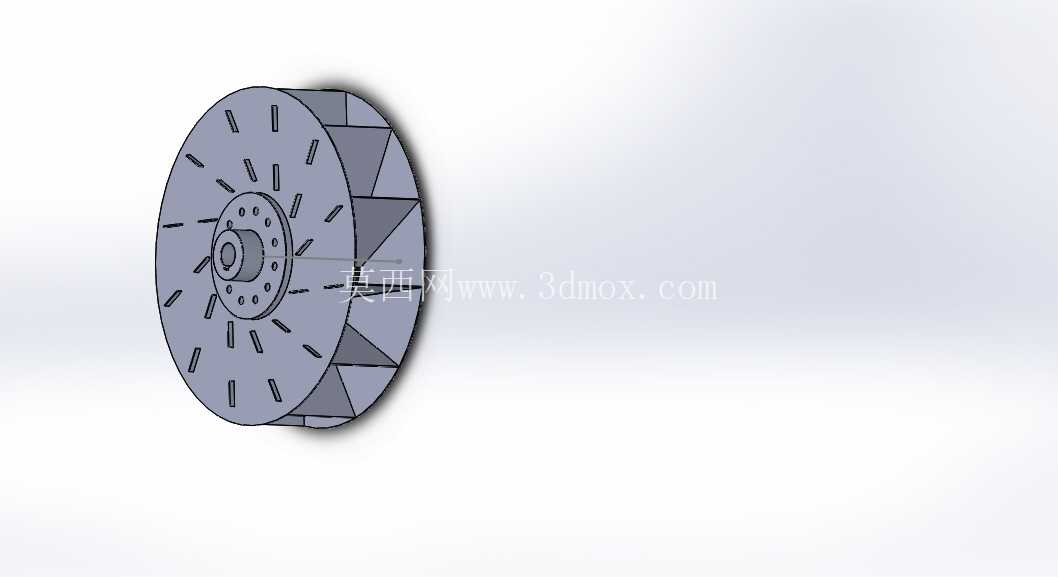

日常做车载空调系统的结构匹配时，这类空气盘管风扇是核心的气流驱动部件，和普通家用轴流扇的出风逻辑完全不同，它依靠叶轮旋转产生的离心力，将从中心轮毂处轴向吸入的空气，通过周向布置的叶片甩向外侧蜗壳，能在有限的安装空间内提供更高的送风压头，适配汽车空调系统里盘管换热时需要克服滤网、换热翅片、风道阻力的工况需求。从结构细节来看，这个叶轮采用后向式叶片布局，叶片和轮盘、轮盖的连接位置做了冲压翻边处理，没有额外的焊接或铆接凸点，一方面是减少旋转过程中的气流紊流，降低风噪，另一方面冲压一体成型的结构能更好控制整体动平衡量，避免车载工况下长期颠簸振动出现叶轮偏摆、轴承磨损加快的问题。中心的安装轮毂做了阶梯轴孔设计，孔位周边均匀布置了8个螺栓过孔，和驱动电机输出端的法兰盘直接对接，安装时不需要额外做轴套转接，能有效控制装配后的同轴度误差，减少高速旋转时的径向跳动。轮盘上均匀开设的多组长条型开槽，并非减重设计，实际是为了平衡叶轮上下腔的气压差，避免轮盘和电机安装端盖之间形成负压区，把外界的灰尘、冷凝水吸附到电机轴承位置，延长驱动部件的使用寿命。设计这类叶轮的时候，首先要锁定的是安装边界尺寸：整体外径要和空调总成的蜗壳内径保留3-5mm的间隙，间隙过大会出现气流回流，降低送风效率，间隙过小则会因为注塑件的成型公差、整车运行时的振动变形出现擦壳异响；轮毂的轴向突出高度要匹配电机输出轴的伸出长度，保证装配后叶轮的轮盖端面和风道进风口的导流圈对齐，错位量控制在2mm以内才能避免进风紊流。叶片的倾斜角度是反复迭代过的，角度过小会导致压头不足，高速档送风时风量上不去，角度过大则会让电机的负载扭矩陡增，超出车载电机的额定功率区间，还会带来明显的高频风噪。另外整个叶轮的材质选用镀锌冲压钢板，表面做了电泳防锈处理，适配空调箱内长期高湿度、存在冷凝水的工作环境，不会像塑料叶轮那样在高低温交变环境下出现形变，导致动平衡失效。实际装车验证阶段，这类叶轮还要做动平衡校正，在轮盘的指定位置增加平衡配重块，把剩余不平衡量控制在0.5g·cm以内，不然车辆怠速开空调时，仪表台位置会出现明显的共振发麻的问题。和常规的塑料离心风轮相比，这种冲压结构的叶轮耐温范围更宽，在暖风工况下芯体温度达到80℃以上时，也不会出现叶片软化变形的问题，长期运行的结构稳定性更优，适配商用车、工程车辆这类对部件可靠性要求更高的空调系统配置。在建模过程中，所有叶片的阵列采用参数化关联设计，调整叶片数量、倾斜角度时可以直接驱动整个叶轮更新，不需要逐个重建特征，轮盘上的开槽位置也和叶片的排布做了位置对应，避免开槽破坏轮盘的结构强度，导致高速旋转时轮盘出现应力开裂。轮毂位置的轴孔公差按照H7级精度设计，和电机轴的配合选用过渡配合，既保证装配时的同轴度，也方便后期售后维护时的拆卸更换，不会出现轴和孔咬死拆不下来的问题。
