轮端动能回收再生制动原型装置

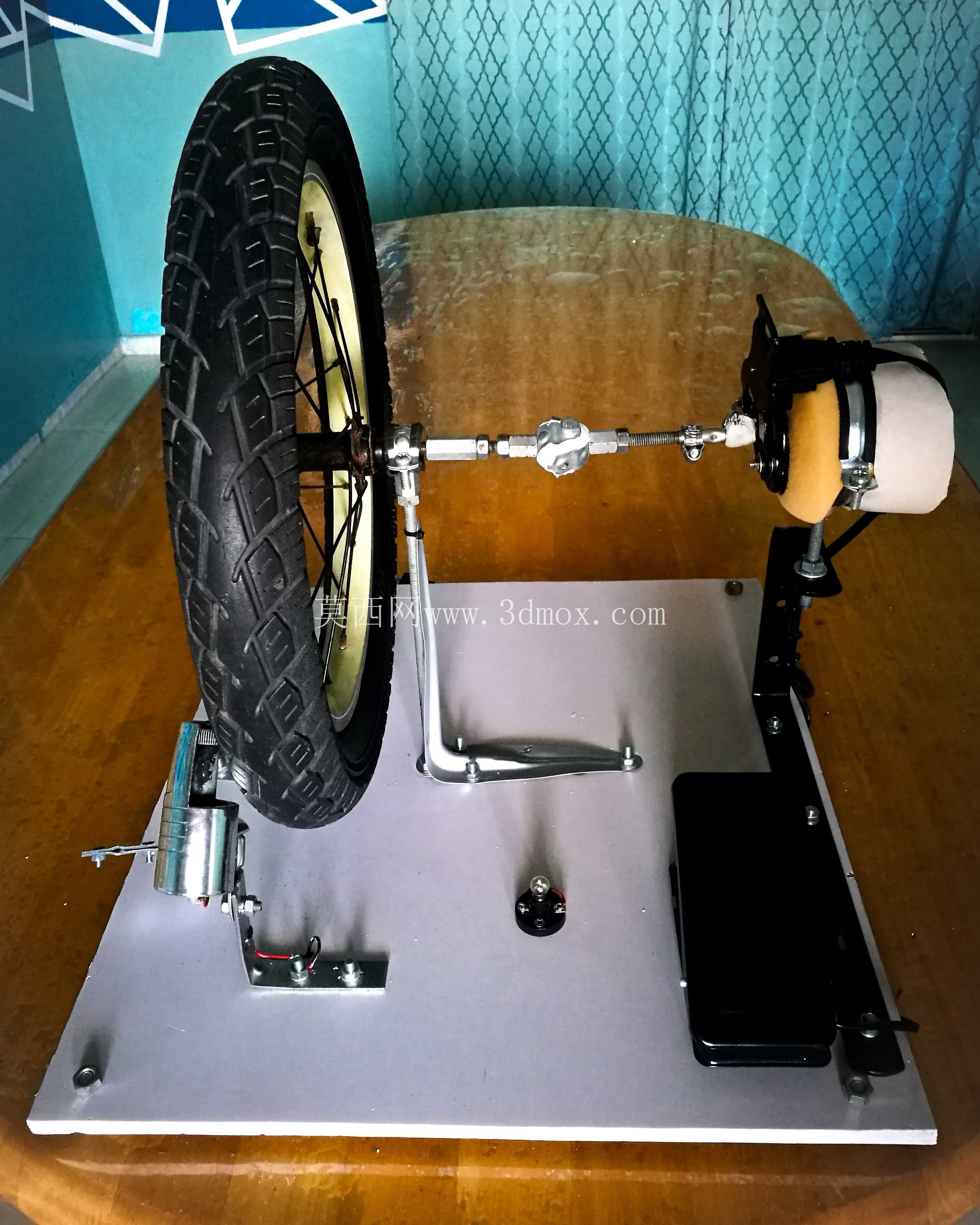

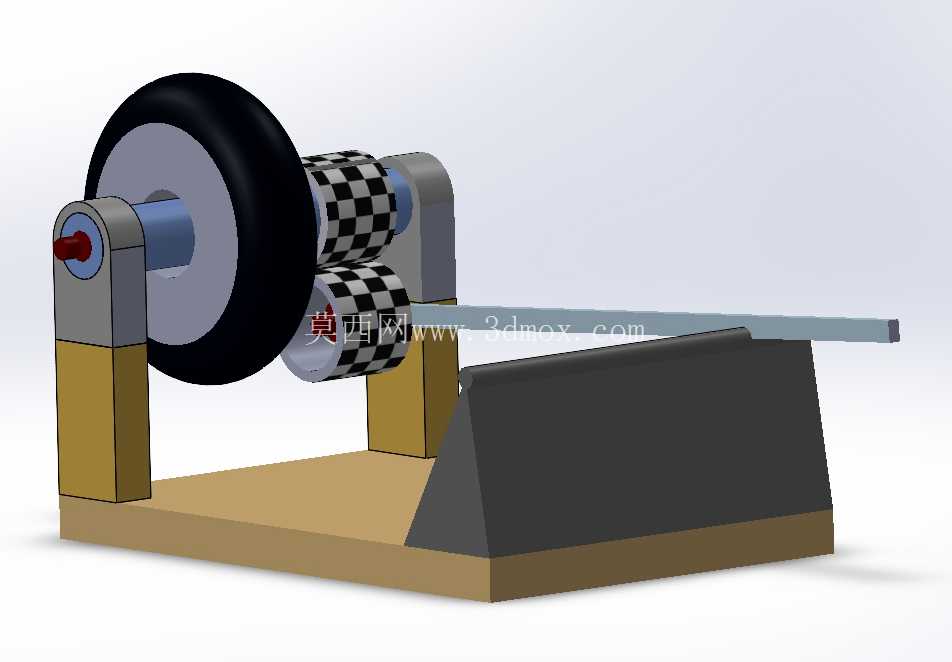

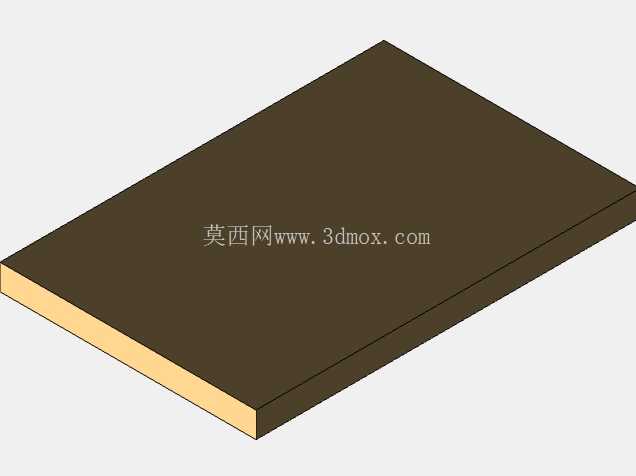

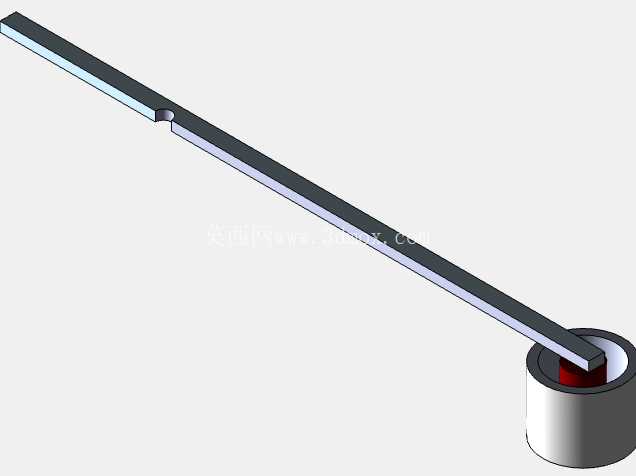

这套轮端再生制动原型装置，核心面向轻型两轮、三轮电动载具的动能回收场景开发，区别于传统摩擦式制动仅通过刹车片摩擦耗散车辆动能的方案，可在车辆减速、下坡工况下将车轮转动的动能通过传动链路传递至能量转换单元，转化为可存储的电能回充至车载储能模块，既能够降低制动过程中摩擦片的磨损速率，延长制动易损件更换周期，也能回收部分行驶动能提升载具的续航表现。从结构布局来看，装置以一块平整的安装基板作为所有部件的承载基准，基板上预留了多组标准安装孔位，可适配不同规格的试验台架固定需求，整体安装边界控制在长600mm、宽400mm的矩形范围内，轮端最高点距离基板安装面的高度为280mm，不会占用过多台架试验空间，方便实验室环境下开展多组制动参数匹配测试。轮端部分采用标准辐条式车轮作为动力输入终端，轮胎选用块状花纹的越野款橡胶轮胎，可模拟不同路面附着系数下的制动传动表现，车轮转轴通过刚性联轴器与横向布置的传动拉杆连接，传动拉杆中间设置有可调节长度的花键伸缩段，能够根据不同轮距的测试需求调整传动链路的总长度，适配不同宽度的载具轮端安装空间。传动链路末端连接的是制动执行与能量转换集成模块，模块通过L型金属支架固定在基板侧方，支架上设置有长条形调节腰孔，可上下调整转换模块的安装高度，保证传动拉杆始终处于水平同轴状态，避免传动过程中出现额外的径向载荷损耗。制动触发机构采用脚踏式杠杆结构，杠杆支点通过带座轴承固定在基板上，踩下制动踏板时，杠杆会推动传动拉杆轴向位移，一方面触发行程开关给能量转换单元发送制动信号，另一方面带动传动链路内的离合结构接合，让车轮的转动动能顺畅传递至转换模块，松开踏板后回位弹簧会带动整个机构复位，断开动能回收链路，恢复车轮的正常转动状态。在设计过程中，特意将所有传动部件的安装位置都做了下沉处理，所有转动部件的最低点距离基板安装面保留了15mm的安全间隙，避免台架测试过程中部件与基板发生摩擦干涉，同时所有外露的传动接头都采用了快拆式结构设计，不需要专用工具即可快速拆解更换不同传动比的连接组件，方便测试不同减速比下的动能回收效率。装置还预留了摩擦制动副的安装位，可在原型基础上叠加传统摩擦制动结构，实现动能回收与摩擦制动的协同工作，模拟量产载具上的复合制动逻辑，当动能回收提供的制动力矩不足时，摩擦制动副会自动介入补足制动力，保证制动安全性。整个原型的布线全部沿基板边缘的走线槽布置，线路不会与运动部件发生缠绕，所有电气接口都统一布置在基板侧端，方便外接测试设备采集制动过程中的力矩、转速、能量回收功率等核心参数，为后续量产化的结构优化提供实测数据支撑。
