叉车属具360度旋转作业装置结构

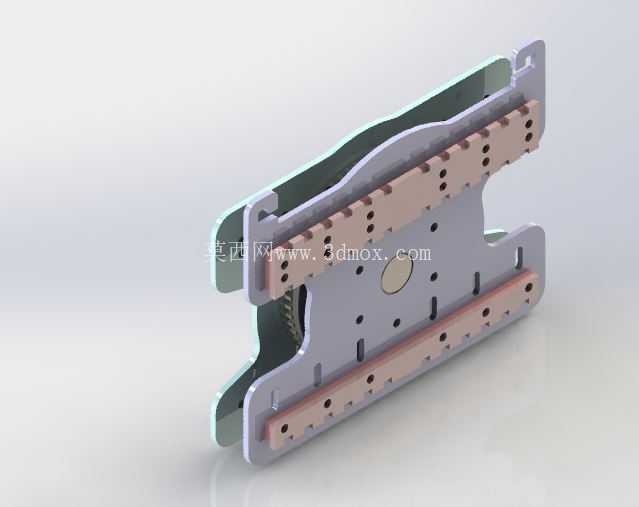

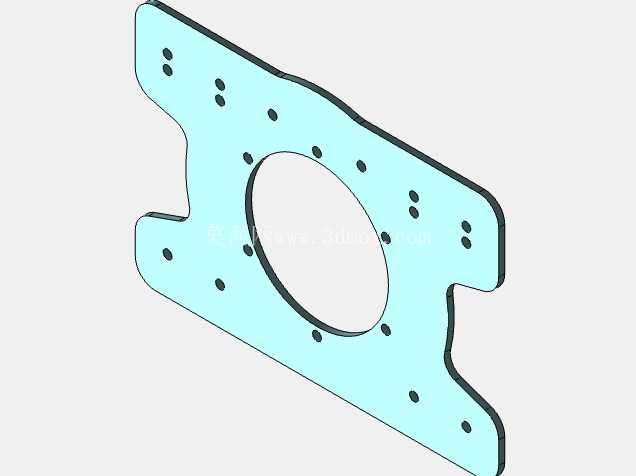

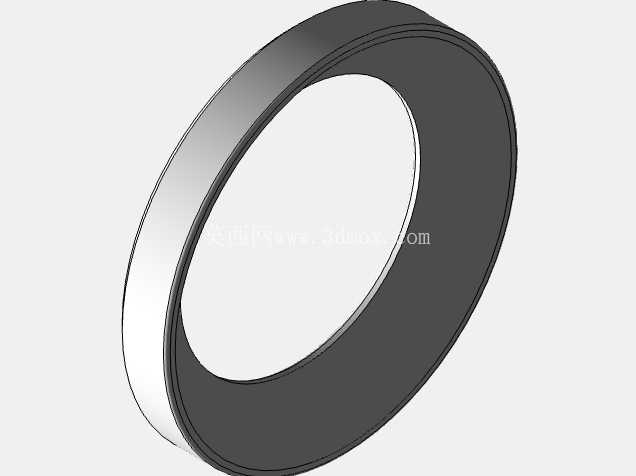

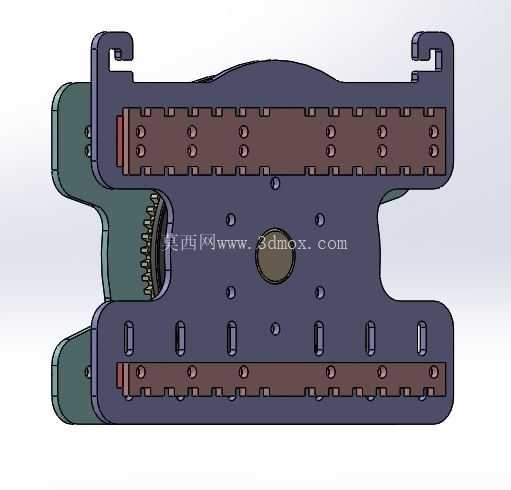

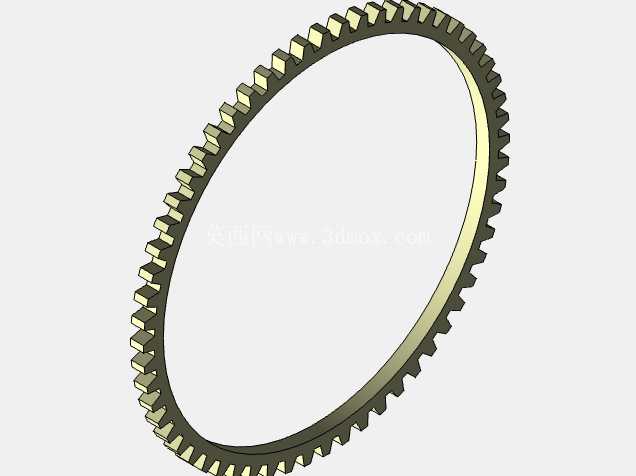

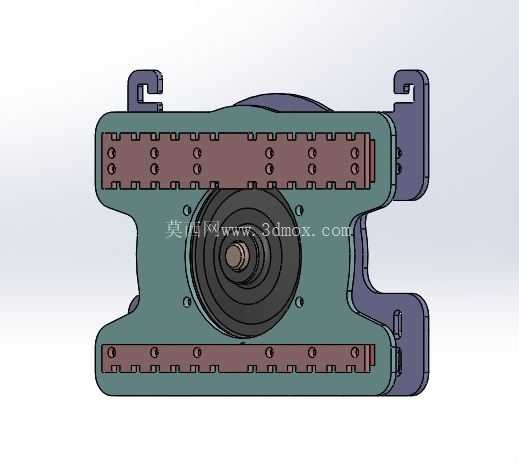

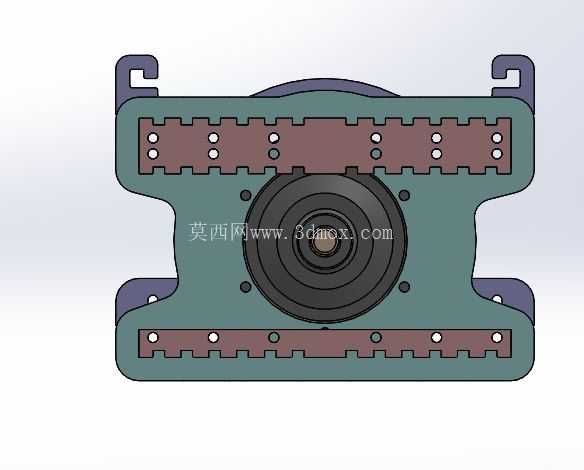

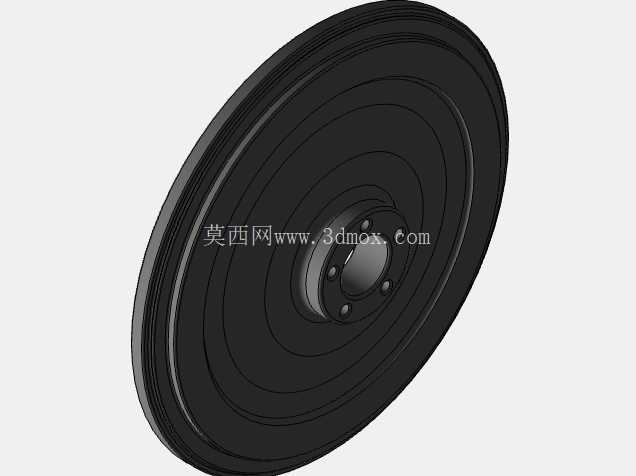

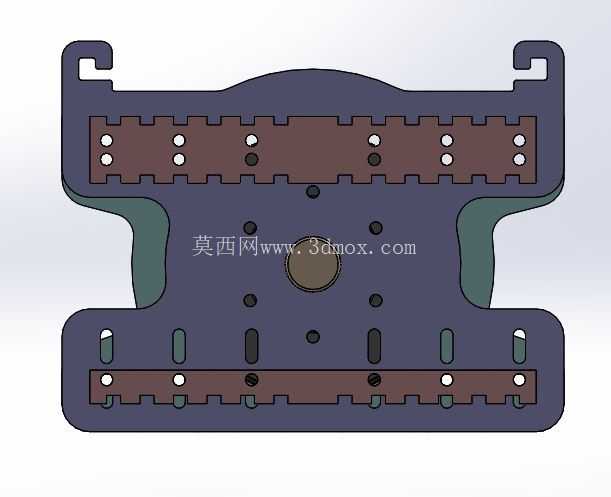

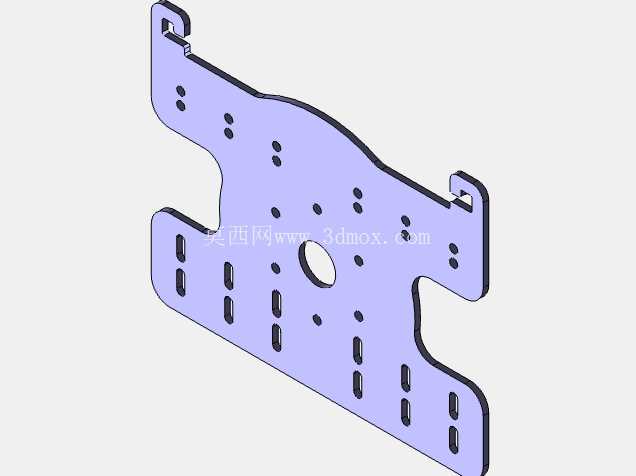

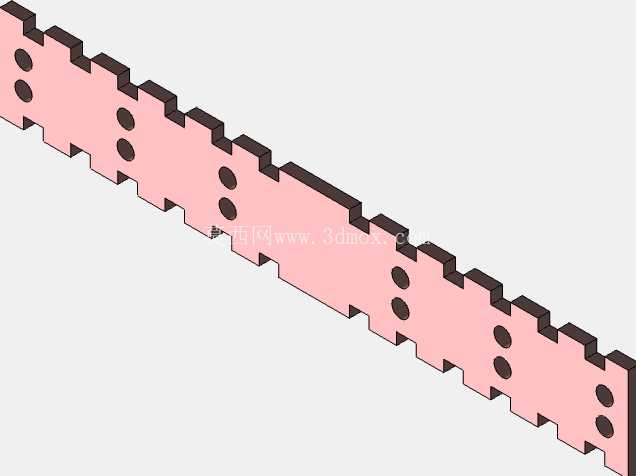

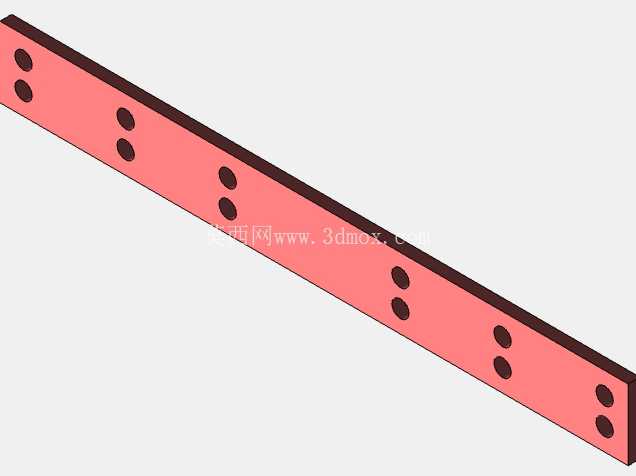

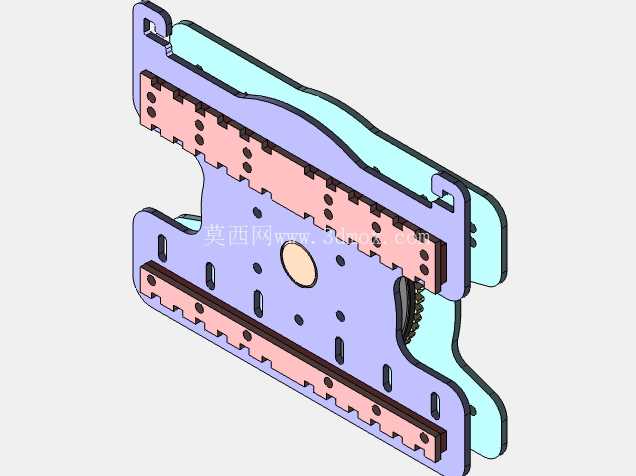

在仓储物流、生产制造车间的物料周转环节，经常会遇到需要翻转料箱、倾倒圆桶内物料、调整工件装配角度的作业需求，常规叉车仅具备货叉升降、门架前倾后仰的动作，无法完成绕垂直轴的回转作业，这类场景下就需要在叉车前端加装旋转属具，来拓展设备的作业边界，减少人工辅助翻转的工作量，降低作业过程中的安全隐患。这套旋转附件的整体安装接口完全匹配标准叉车门架的挂装尺寸，背部的挂接槽与门架上的横梁配合公差控制在行业通用的安装间隙范围内，不需要对原有叉车的门架结构做任何焊接、打孔改造，现场作业人员只需要按照属具挂装流程，将附件挂入横梁后插入安全销即可完成安装，整体安装耗时控制在常规属具换装的标准时长内，不会额外占用过多的设备整备时间。从结构设计逻辑来看，整个附件采用对称式的框架布局，主体承载板选用高强度合金钢板折弯焊接成型，两侧的护板结构既可以对内部的回转驱动部件形成防护，避免车间内的粉尘、物料碎屑进入回转啮合区域造成部件磨损，同时也作为整体结构的加强筋，提升整个属具的抗扭刚度，避免重载旋转过程中框架出现形变。正面的两条平行安装导轨是货叉或者其他配套工装的安装基础，导轨上均匀排布的定位孔可以根据实际作业的负载宽度、工装安装尺寸调整固定位置，适配不同规格的货叉、桶夹、纸箱夹等配套属具，不需要额外加工安装孔位就能快速切换作业工装。核心的回转支撑结构集成在主体框架的中心位置，采用大直径的回转支承作为承载部件，能够同时承受轴向载荷、径向载荷以及翻转力矩，完全匹配叉车作业过程中偏载、冲击的受力工况，回转驱动的传动间隙经过优化设计，保证360度回转过程中动作平稳，不会出现明显的卡顿或者晃动，在需要精准定位工件角度的装配场景下，也能满足角度对位的精度要求。考虑到叉车作业的重载属性，整个结构的受力路径经过反复优化，挂接位置的载荷直接通过两侧的加强筋传递到回转支承的安装座，再均匀分散到整个框架结构上，避免出现局部应力集中的问题，所有的焊接位置都做了应力释放处理，减少长期重载作业下焊缝开裂的风险。在实际作业场景中，这套附件可以配合不同的工装完成多种作业：配合平夹可以实现纸箱、周转箱的翻转倒料，在食品加工、化工原料周转场景下，能够快速将容器内的物料倾倒至指定工位，不需要人工翻转容器；配合桶夹可以完成圆桶的360度旋转，在废液倾倒、原料混合的作业中，能够灵活调整桶体角度，控制物料流出的速度；配合专用货叉还可以在模具更换、设备检修场景下，调整重型工件的装配角度，减少行车配合的频次，提升车间内的作业效率。设计过程中也充分考虑了属具的自重对叉车载荷剩余量的影响，在保证结构强度满足额定载荷要求的前提下，通过拓扑优化减少了非受力区域的材料冗余，控制整体自重不会过多占用叉车的额定起重量，保证叉车在加装属具之后依然有足够的载荷能力应对常规作业需求。同时整个结构的外部轮廓没有突出的尖锐棱角，所有的边缘都做了倒角处理，避免作业过程中剐蹭货物或者对现场作业人员造成磕碰伤害，外露的紧固件都选用了防松结构，避免长期振动工况下紧固件脱落造成设备故障。安装边界方面，整个属具的厚度方向尺寸控制在合理范围内，不会过多占用叉车的载荷中心距，保证叉车在最大起升高度下的稳定性符合安全规范，宽度尺寸与常规标准叉车的门架宽度匹配，不会在窄通道作业时因为属具过宽影响通行能力，回转过程中所有部件的运动轨迹都经过干涉校验，不会和叉车的门架、货叉架发生运动干涉，保证全角度回转的动作顺畅。
