叉车配套轮胎夹持搬运工装结构

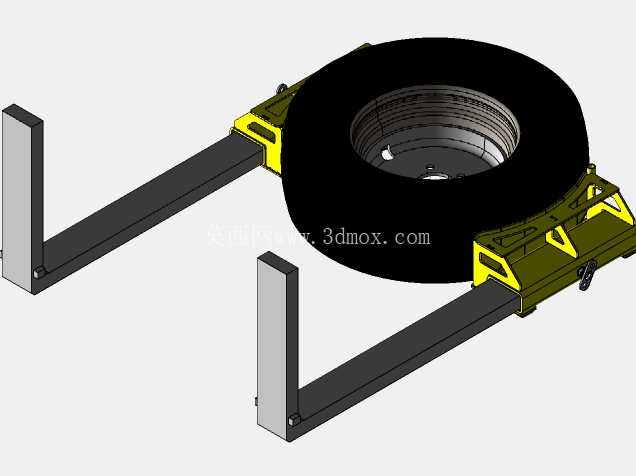

在整车厂轮胎分装线、商用轮胎仓储周转、轮胎售后配送站点的日常作业里，裸胎搬运始终是效率损耗较高的环节——传统人工配合吊带的作业模式，不仅需要两人配合对位，单条重卡轮胎的转运耗时往往超过两分钟，还容易出现胎侧剐蹭、轮辋磕碰的问题，部分大尺寸工程胎甚至需要借助额外吊装设备才能完成移位，而这款适配标准叉车门架的轮胎夹持装置，正是针对这类场景开发的专用属具。从结构布局来看，整套装置采用双L型托臂配合双侧夹块的承载逻辑，两根平行的水平托臂可直接插入叉车货叉套，无需对原有叉车门架做任何改装，安装时仅需插入到位后插入安全销即可完成固定，适配市面上绝大多数额定载荷3吨以上的平衡重式叉车，托臂的有效间距可根据常见轮胎的直径范围做档位调节，最小适配13寸乘用车轮胎，最大可覆盖24.5寸的商用车轮胎，完全覆盖常规售后及生产环节的轮胎尺寸区间。夹块部分采用带弧度的包胶接触面，弧度匹配轮胎胎侧的曲面轮廓，接触面上的硫化橡胶层硬度控制在邵氏65度，既可以提供足够的摩擦系数防止轮胎转运过程中打滑脱落，又不会在胎侧留下压痕，避免损伤轮胎外观。整套夹持机构的开合采用液压驱动，动力直接取自叉车原有属具油路，无需额外加装动力单元，夹块的开合行程可通过油缸内置的限位装置控制，针对不同宽度的轮胎可以自动适配夹持力度，不会出现夹力过大损伤胎体、或是夹力不足导致轮胎脱落的问题。在实际作业过程中，驾驶员只需将叉车开到待转运轮胎的正前方，调整门架高度让托臂对准轮胎下方的间隙，缓慢进车让轮胎进入两个夹块的中间区域，操作属具手柄让夹块收拢抱紧轮胎，随后提升门架即可完成轮胎的拾取，整个过程单人操作仅需15秒即可完成，相比传统作业模式效率提升超过80%。设计过程中特意将托臂的下边缘做了15度的倒角处理，在对位插入轮胎下方间隙时，即使存在小幅的高度偏差也能顺利滑入，不需要反复调整门架高度；夹块的安装座采用可翻转结构，在不需要夹持轮胎时，可以将夹块向上翻起锁定，此时两根托臂可作为普通货叉使用，不需要拆卸整套属具，兼顾了常规货物搬运和轮胎专用搬运的需求。整套装置的自重控制在210公斤，不会过多占用叉车的额定载荷，满载夹持120公斤的商用车轮胎时，载荷中心距控制在600毫米，完全符合3吨叉车的载荷曲线要求，不会出现翘头的安全隐患。托臂采用矩形无缝钢管焊接而成，内部做了加强筋处理，在承受1.5倍额定载荷的静载测试时，托臂的最大变形量不超过2毫米，卸载后可完全恢复形变，不会出现永久变形。夹块与安装座之间设置了浮动连接结构，当轮胎存在小幅偏摆时，夹块可以自适应调整角度，保证整个接触面完全贴合胎侧，避免局部应力集中损伤轮胎。在轮胎仓储的堆垛作业场景下，这套夹持装置可以将轮胎垂直堆垛到三层高度，夹块的开合不会和相邻的轮胎发生干涉，相比传统的托盘堆垛模式，可以节省超过40%的仓储空间；在轮胎生产线的下线转运环节，这套装置可以直接对接输送线的出料端，自动拾取下线的成品轮胎转运到缓存区，不需要人工辅助对位，可适配自动化生产线的作业节拍。油路部分采用防爆钢管布局，所有管路都隐藏在托臂的内部空腔里，避免作业过程中被异物剐蹭导致油管破裂，油缸的密封件采用耐油耐磨的聚氨酯材质，可适应-20度到45度的作业环境，满足北方冬季室外作业和南方夏季高温车间的使用需求。
