迷你变速箱壳体及传动组件结构设计

这套变速箱结构主要面向小型动力传递场景设计，可适配教学演示原型、小型动力试验台、低负载传动机构的动力匹配需求，在职业院校机械原理教学、小型非标设备动力改型、齿轮传动系原理验证场景中都能直接作为结构参考使用。整套结构拆分后包含变速箱壳体、小齿轮轴、输出轴三个核心独立模块，每个零件的建模都严格遵循实际机加工的工艺边界，没有出现无法落地的异形结构，不管是做3D打印原型验证，还是直接转化为机加工图纸做实物试制，都不需要做大幅的结构调整。

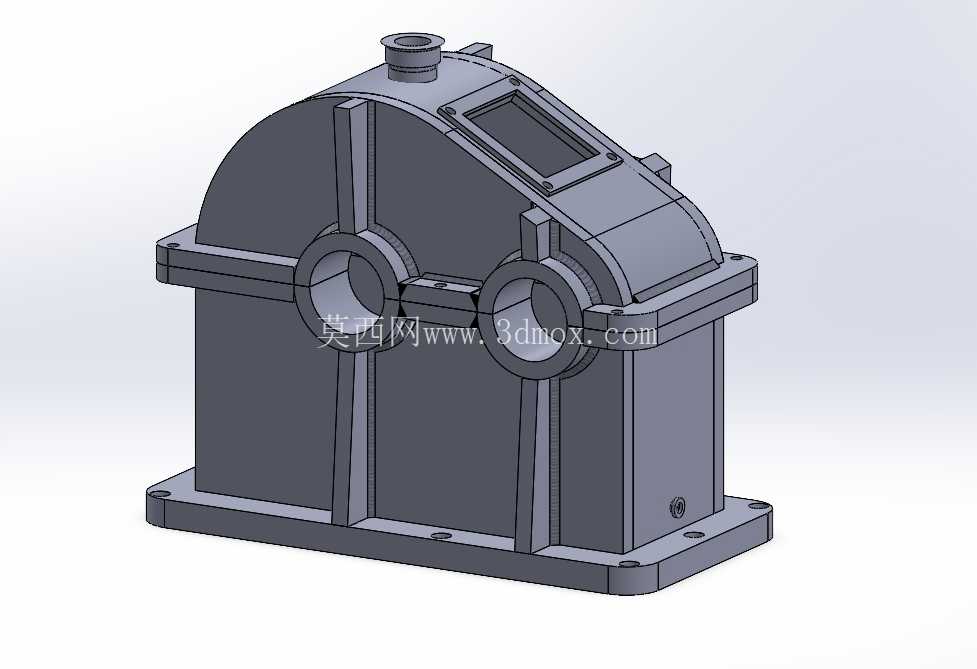

从实际功能逻辑来看，这套结构承担的是动力输入后的转速扭矩转换作用，小齿轮轴作为动力输入端，可直接连接小型驱动电机的输出轴，通过壳体内腔的齿轮啮合传动，将动力传递到输出轴端，最终实现设定减速比下的扭矩输出，匹配后端执行机构的转速与扭矩需求。壳体作为整个组件的承载基础，底部设计了带安装孔的一体式法兰底座，安装孔的孔位间距、孔径尺寸都参考了小型传动设备的通用安装规范，可直接固定在型材机架或者设备安装平板上，不需要额外设计转接安装板；壳体侧壁的两个轴孔同轴度公差在建模时就做了基准约束，能保证装配后齿轮轴的转动顺畅度，避免出现轴系卡滞、齿轮偏磨的问题。

设计过程中优先考虑了装配便利性与后期维护性，壳体采用剖分式结合面结构，上下壳体通过周边的螺栓孔实现紧固，结合面处预留了密封槽位置，可加装密封垫实现内腔润滑油的密封，防止运行过程中出现渗油问题。壳体顶部设置了注油口结构，可直接加注齿轮润滑油，满足齿轮啮合过程中的润滑需求，底部预留了油堵安装位，方便后期更换润滑油时排空废油。壳体侧面开设的观察窗结构，一方面可以在装配过程中直观观察齿轮的啮合间隙，调整轴系的安装位置，另一方面在设备运行过程中也能随时观察内部齿轮的磨损情况，不用拆解整个箱体就能完成日常状态检查。

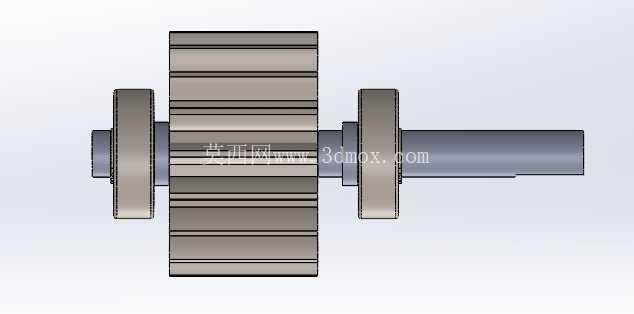

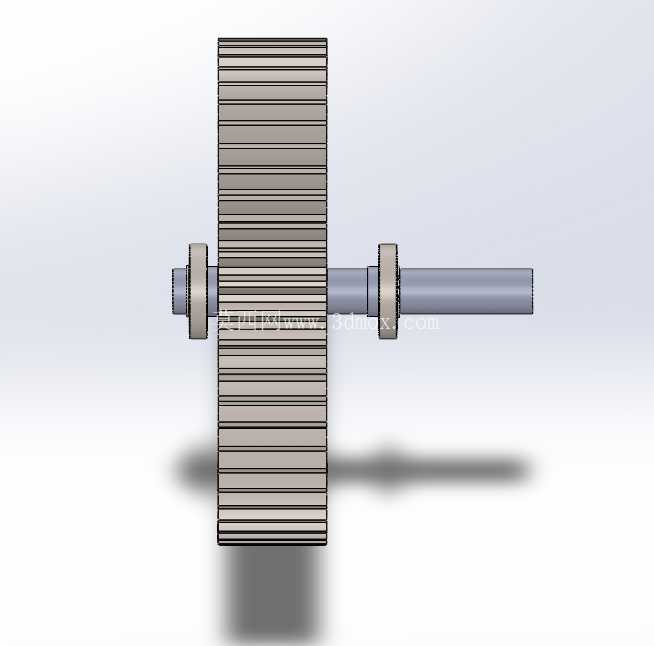

从安装边界来看，整个箱体的轴向尺寸与径向尺寸都控制在小型传动机构的适配范围内，输入轴与输出轴的轴伸长度、轴径都参考了通用小型电机的输出轴尺寸，可直接通过联轴器与驱动端、负载端连接，不需要额外做轴径转接。轴孔位置的轴承安装位建模时预留了标准轴承的安装公差，可直接适配对应型号的深沟球轴承，保证轴系转动的支撑刚度，减少运行过程中的轴系窜动。每个零件的建模都做了单独的特征参数化约束，比如齿轮的模数、齿数、压力角都可以通过参数调整快速修改，适配不同减速比的需求；壳体的壁厚、加强筋位置也做了参数化关联，当需要调整箱体承载能力时，只需要修改对应参数就能快速生成新的结构模型，不用从零开始重新建模。

在结构强度设计上，壳体的轴承安装位外侧、箱体受力较大的拐角位置都设计了加强筋结构，在不额外增加壳体整体壁厚、控制整体重量的前提下，提升了壳体的结构刚度，避免在负载运行过程中出现壳体变形，导致轴系同轴度超差、齿轮啮合异常的问题。所有的棱角位置都做了工艺倒角处理，既避免机加工过程中出现应力集中，也能防止装配过程中锐边划伤操作人员。这套结构没有冗余的设计特征，每个结构都对应实际的功能需求，不管是用于教学场景下的结构原理演示，还是作为小型设备的传动单元原型做二次开发，都能提供清晰的结构参考，帮助设计人员快速理解变速箱的装配逻辑与设计要点，缩短同类产品的开发周期。
