三向输出8mm轴径锥齿轮传动箱

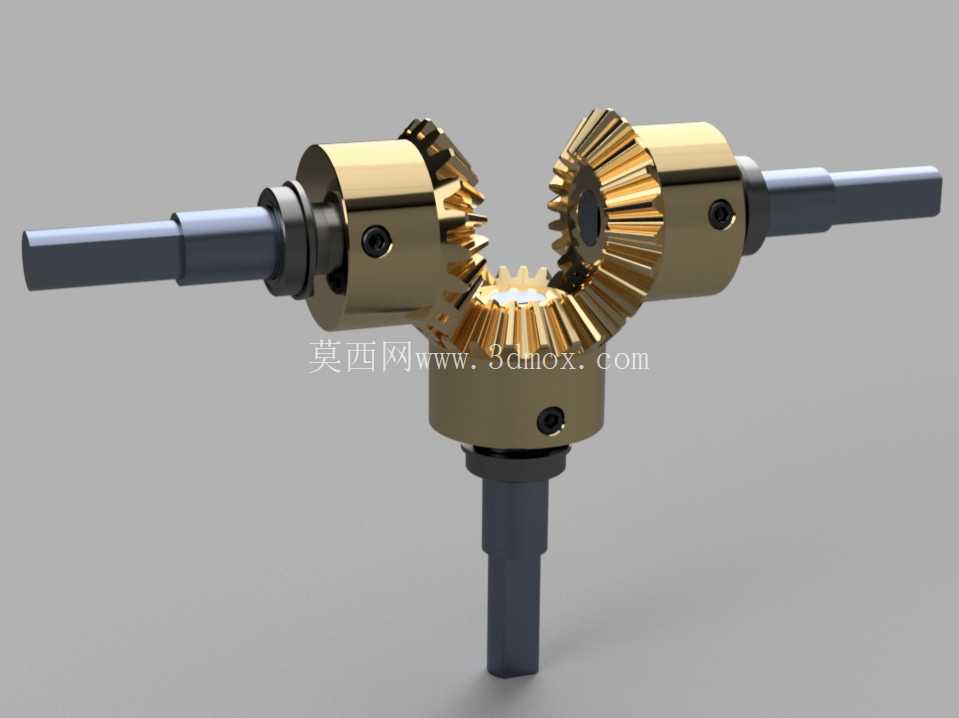

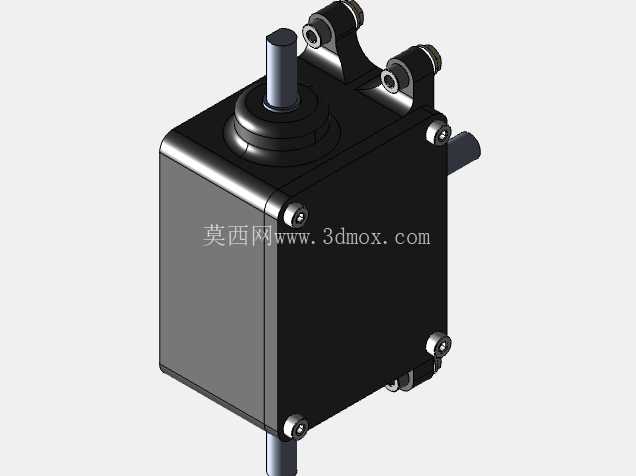

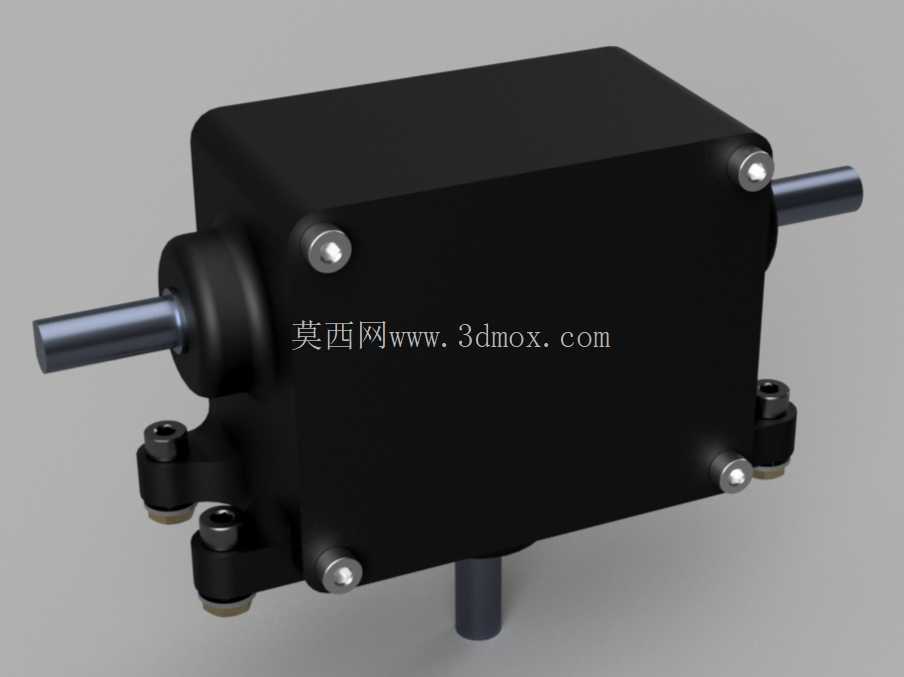

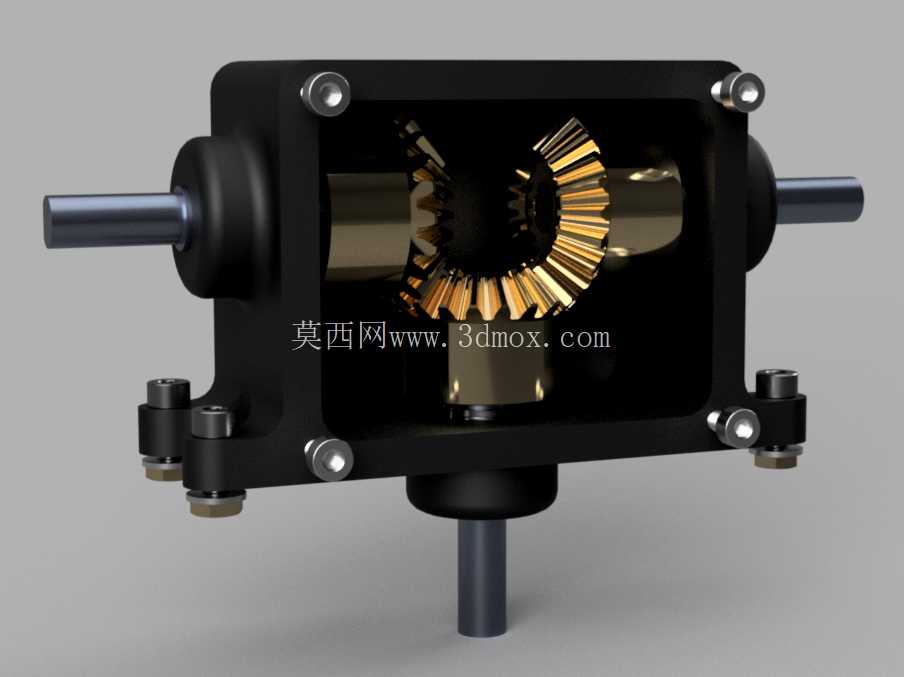

在小型自动化实验台、桌面级教学演示装置、轻型仿生移动机构这类对安装空间有严格限制的传动场景里，单输入多垂直轴输出的动力分配需求一直存在，常规同轴或平行轴减速器很难在紧凑体积内完成90度交叉轴的动力转向与分流，这款锥齿轮传动箱正是针对这类场景完成的结构设计。从实际使用逻辑出发，这款传动箱的核心功能是将单一输入轴的扭矩，通过锥齿轮副的啮合传动，同步分配到两个与输入轴呈90度垂直布置的输出轴上，三个轴的轴径统一为8mm，轴端加工有键槽，可通过标准平键完成带轮、联轴器、摆臂等外接执行件的周向固定，避免传动过程中出现打滑空转的问题，适配小型传动系统的扭矩传递需求，不管是原型机功能验证、教学场景下的传动原理演示，还是小型专用设备的动力分流布局，都能匹配对应的安装要求。设计过程中优先考虑了装配便利性与加工适配性，箱体采用上下对合的两件式结构，没有设计复杂的侧开腔或异形安装止口，合箱面通过定位销保证同轴度，再用周向布置的紧固件完成锁紧，装配时可以先将三根轴连同锥齿轮、轴承依次放入下半箱体的对应轴槽内，调整好齿轮啮合间隙后直接扣合上半箱体锁紧即可，不需要复杂的工装辅助，普通装配人员就能完成整箱组装。考虑到小批量原型制作的需求，整个箱体的壁厚、加强筋布局、安装孔位都做了适配3D打印工艺的调整，没有小于1mm的薄壁结构，也没有需要大量支撑的悬空倒扣结构，打印完成后只需要简单去除支撑、打磨合箱面就能直接投入装配，不需要额外的二次机加工，能大幅缩短原型验证的周期。内部传动结构上，重点优化了锥齿轮的啮合位置与轴承支撑跨度，每根轴都设置了两处支撑点位，避免轴端受径向负载时出现挠曲变形，导致齿轮啮合偏载、磨损加剧的问题；拆解结构后可以清晰看到内部齿轮的布置逻辑、轴系的轴向定位方式、轴承的安装限位结构，不管是用于机械原理教学的拆解演示，还是新手结构工程师学习交叉轴传动的布局设计，都能提供直观的结构参考。安装边界方面，箱体底部设计了带安装孔的凸台支脚，四个支脚的安装孔位呈对称布置，孔距匹配常用的铝型材安装槽间距，可以直接通过螺栓固定在标准铝型材机架、安装平板上，不需要额外设计转接安装板；三个轴的伸出端长度做了统一控制，既预留了足够的安装空间来固定外接传动件，也不会因为轴伸过长导致轴端跳动量超标，整箱外形方正，没有突出的异形结构，在设备内部布局时可以紧贴其他安装板件布置，最大化利用有限的设备内部空间。实际选型使用时，需要注意输入转速与负载扭矩的匹配，因为锥齿轮副的啮合特性，不适合长时间在超高转速下传递大冲击负载，更适合恒定转速、中等以下扭矩的动力分流场景，比如小型传送带的分路动力输出、教学实验台的多工位动力驱动、小型仿生机器人的关节动力分配等场景，都能发挥其结构紧凑、装配简单、转向分流一体的优势。
