直接还原铁回转窑成套工业设备结构

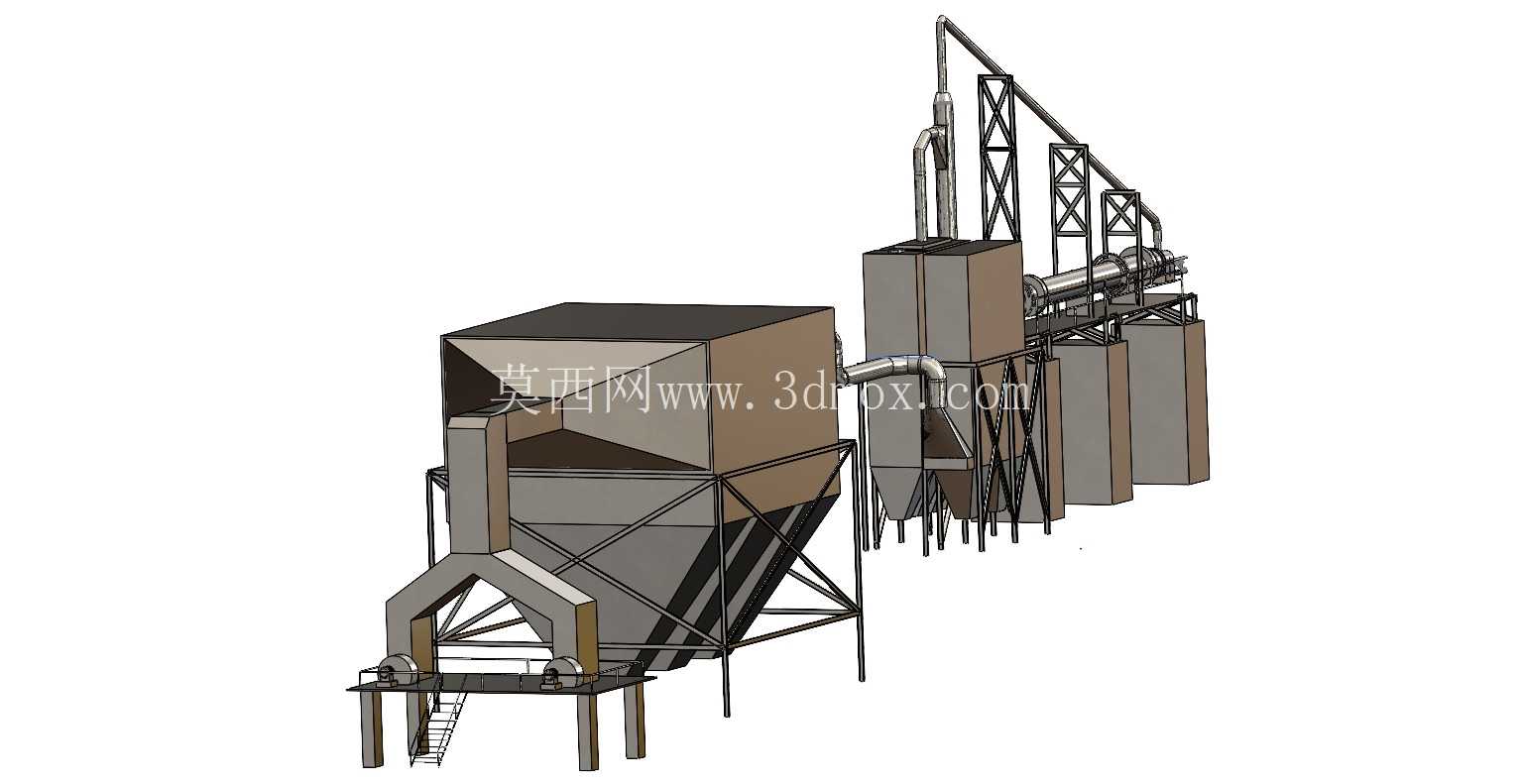

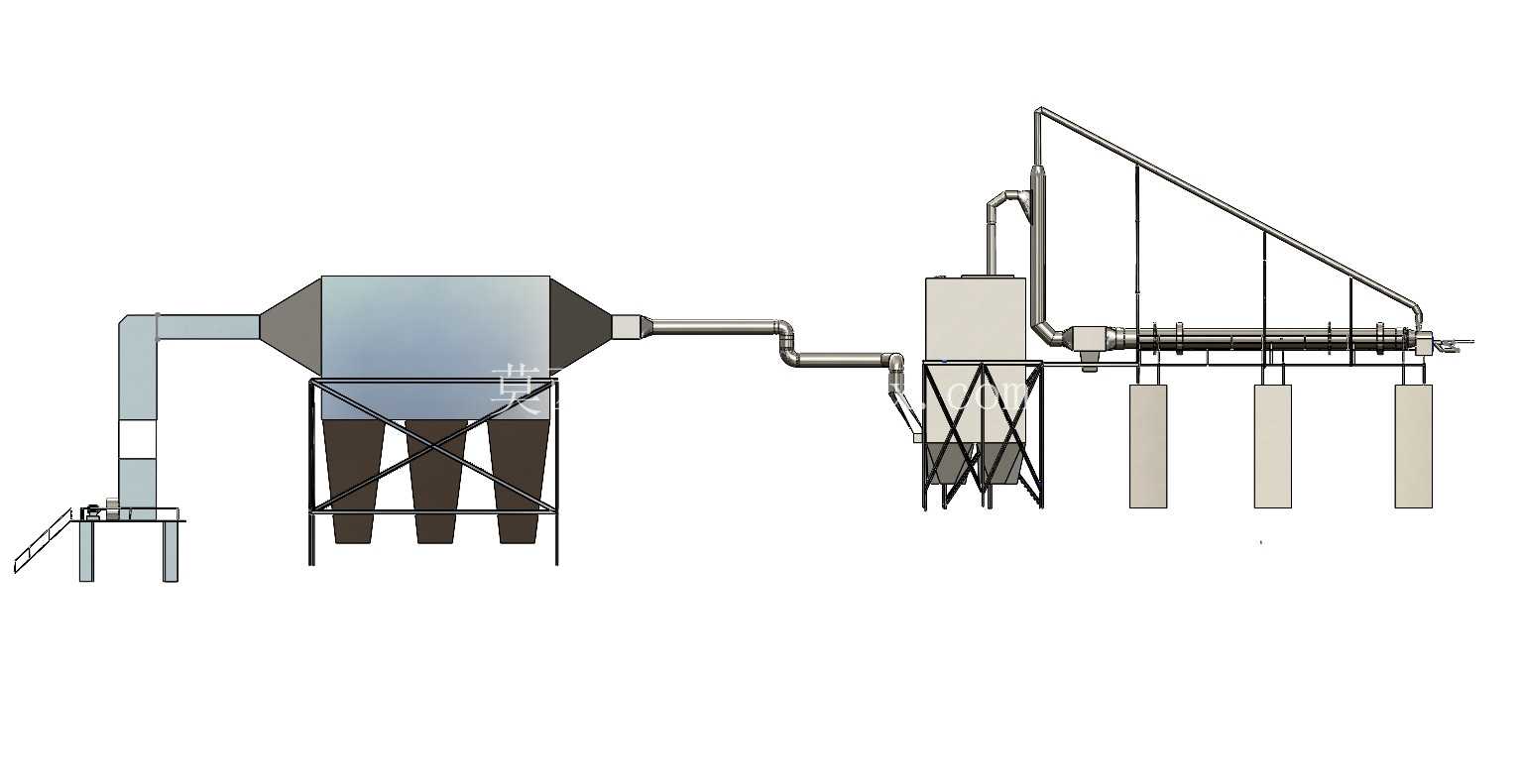

做冶金产线三维建模快十年，经手的窑类设备少说也有二十多套，这套直接还原铁回转窑的结构设计，是我见过兼顾现场安装容错与工艺连续性的典型方案。先从现场应用场景说，这类设备主要服务于海绵铁直接还原生产工段，承担含铁球团、块矿的高温还原煅烧工序，整条产线从进料端的溜槽开始，到出料端的沉降收料仓结束，所有衔接段的结构都做了错位避让，避免现场安装时出现管线干涉的问题。

整套设备的核心功能是通过筒体的低速回转，让炉内物料在倾斜筒体内缓慢向出料端移动，同时配套的燃烧供热系统向筒内通入高温热气流，完成物料的升温、还原、冷却全流程，尾部配套的大容积锥底料仓，其实是集成了初步沉降除尘的功能，能把窑尾带出的粗颗粒粉料直接收集，减少后续除尘系统的负荷。设计这套结构的时候，最先敲定的是筒体的倾斜角度，常规直接还原铁回转窑的倾斜度在3%-5%区间，这个角度要和筒体转速、物料停留时长匹配，转速一般控制在0.5-1.5r/min，保证物料在筒内停留足够的还原反应时间，不会出现生料排出的情况。

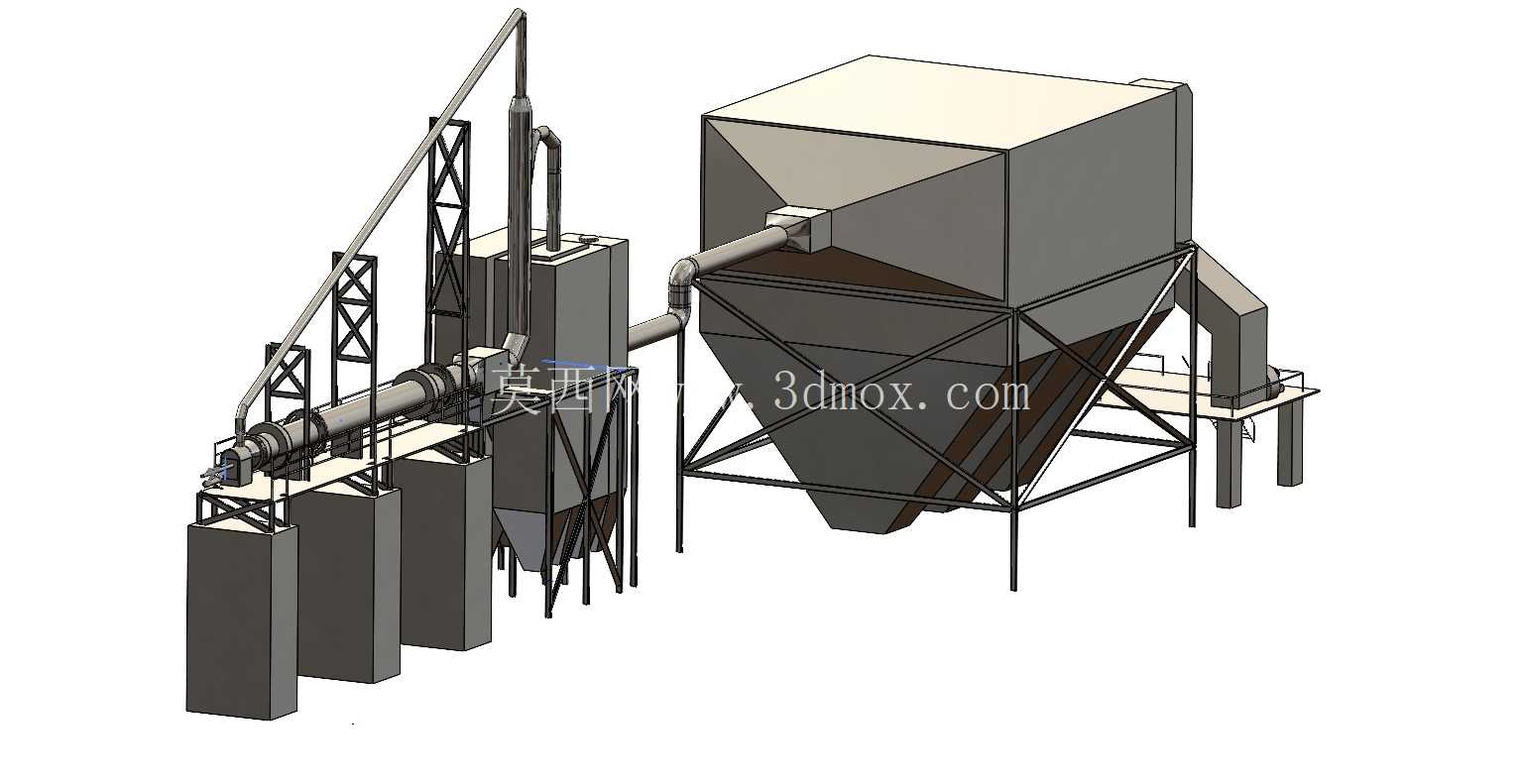

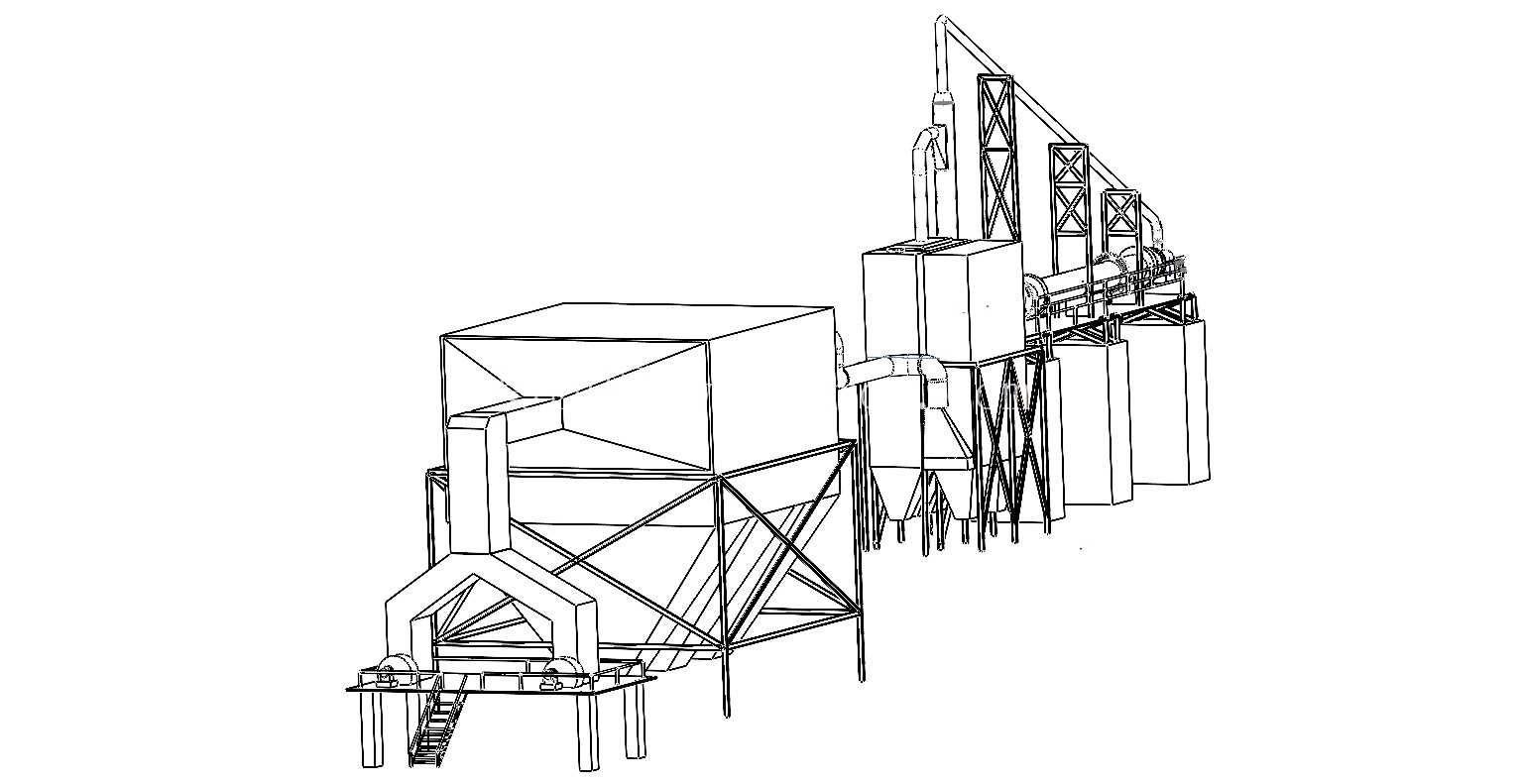

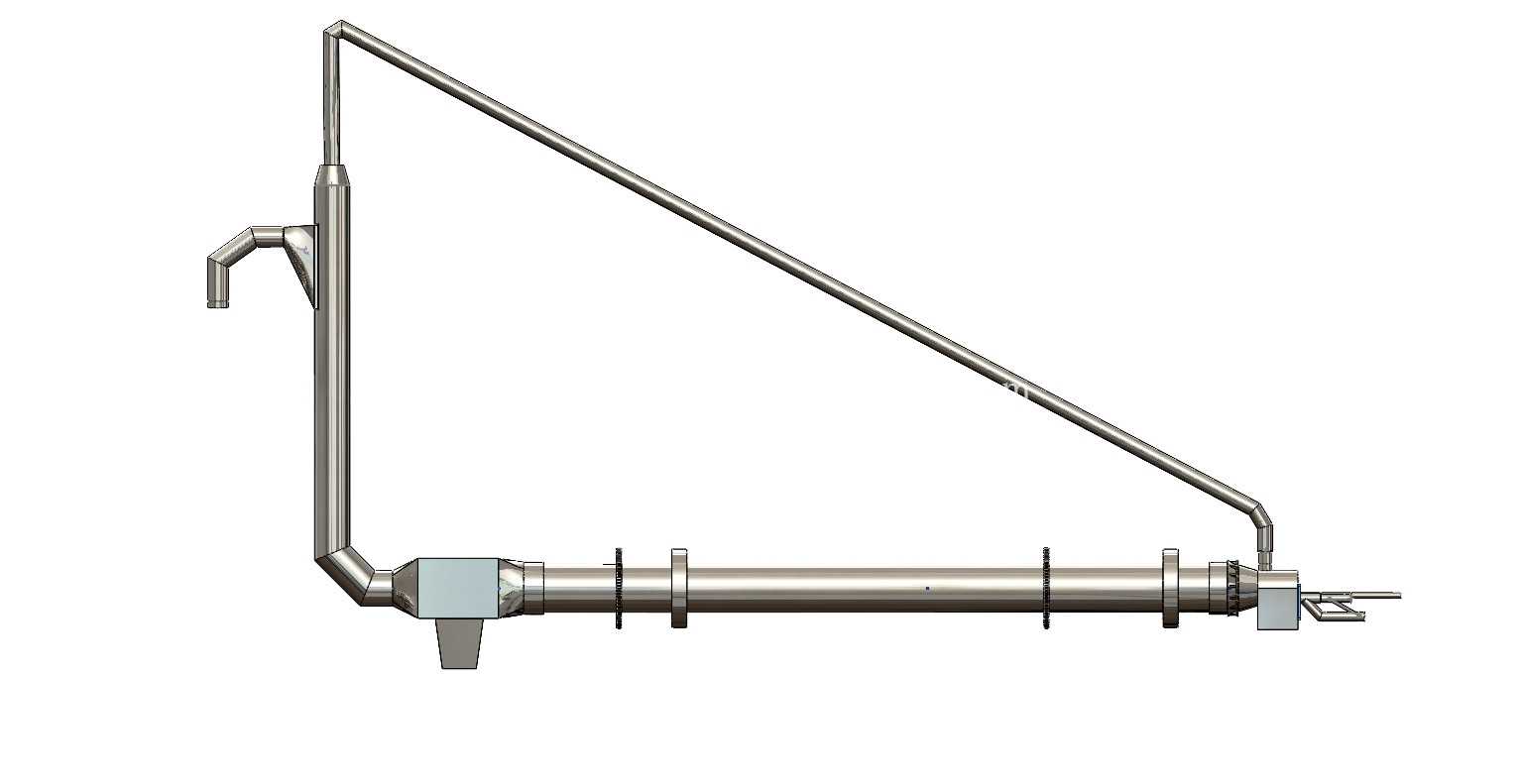

从结构布局来看，筒体部分采用多组托轮支撑，每组托轮的安装位置都对应筒体的滚圈段，托轮的调心结构预留了足够的调整余量，抵消筒体热胀冷缩产生的轴向窜动，进料端的密封结构采用了迷宫加柔性接触的双重密封，减少窑内热风外溢和外部冷空气漏入，降低热损耗。尾部的收料仓采用方箱上体加锥形下料的结构，锥段角度设置为60度，保证还原后的粉料能顺畅下滑，不会出现架桥堵料的问题，仓体侧面的排气口直接对接后续除尘管线，顶部的平台预留了检修人孔和测温测压元件的安装位，现场运维人员可以直接在平台上完成日常巡检和易损件更换。

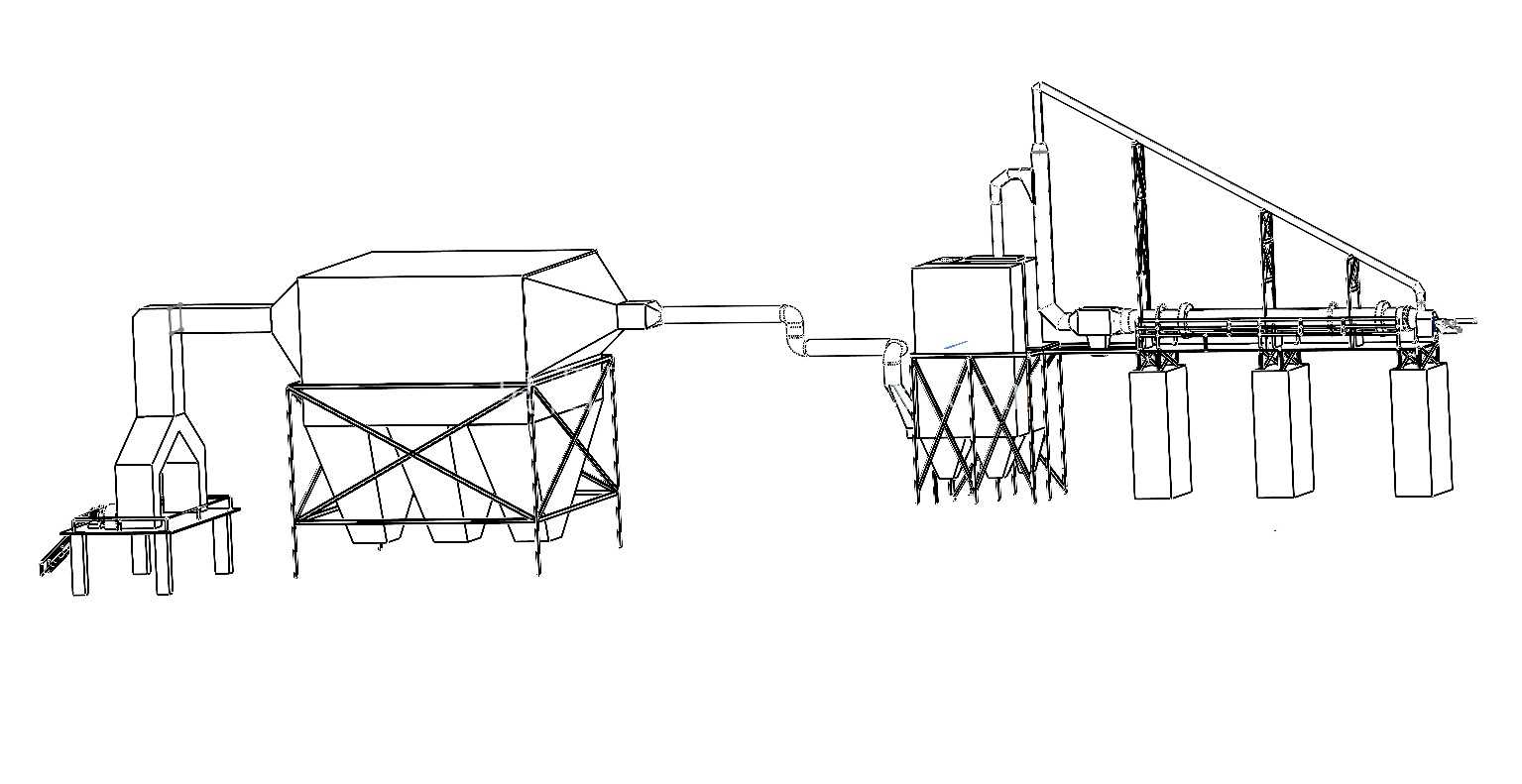

安装边界方面，整套设备的进料端高度要匹配前序给料设备的出料口高度，一般进料端中心高度比出料端中心高1.2-1.8米，对应筒体长度在18-25米区间的话，整体占地长度在28米左右，宽度方向要给两侧的托轮检修、传动系统维护预留至少1.5米的操作空间，收料仓部分的总高度控制在11米上下，仓体支腿的跨距经过载荷验算，能满料状态下的承重要求，同时支腿底部的预埋板位置和现场土建基础的预留螺栓孔完全对应，避免二次扩孔的麻烦。

设计过程中特意把传动系统布置在筒体的中后段，这个位置的筒体扭矩传递更稳定，不会因为进料端物料堆积波动导致传动载荷突变，传动系统的减速电机底座预留了张紧调节的长圆孔，方便后期维护时调整联轴器同轴度。另外筒体内部的扬料板采用分段布置，进料段用螺旋导料扬料板，快速把进入筒体的物料向前推送，中段用升举式扬料板，把物料均匀扬起形成料幕，和热气流充分接触提升换热效率，出料段用反向导料板，避免物料快速冲出筒体，保证还原反应的充分性。

很多新手做这类窑炉建模的时候容易忽略热膨胀的补偿量，这套结构在筒体进料端、出料端和固定设备衔接的位置，都预留了20-30mm的轴向膨胀间隙，托轮和滚圈的配合面也考虑了热态下的尺寸变化，不会出现热态下托轮卡滞的问题。还有配套的工艺管线，从供热装置到筒体的连接段采用了金属波纹管补偿器，抵消筒体窜动和热变形带来的位移，管线的支架全部采用滑动支座，允许管线沿轴向小幅移动。

现场实际运行的时候，这套结构的物料适应性很强，不管是氧化球团还是高品位块矿，都能通过调整转速和供热温度来匹配生产节奏，锥底料仓的下料口配置了锁风卸料阀，既可以连续排料，又能避免外部空气从出料端漏入窑内，影响还原气氛。整个建模过程中，所有结构件的连接方式都按照现场实际焊接、螺栓连接的工艺做了还原，没有出现无法落地的虚结构，不管是做产线布局仿真、结构受力验算，还是指导现场安装施工，这套模型都能直接复用，不需要再做大幅度的结构调整。
