工业级砂矿物回转烘干处理成套设备

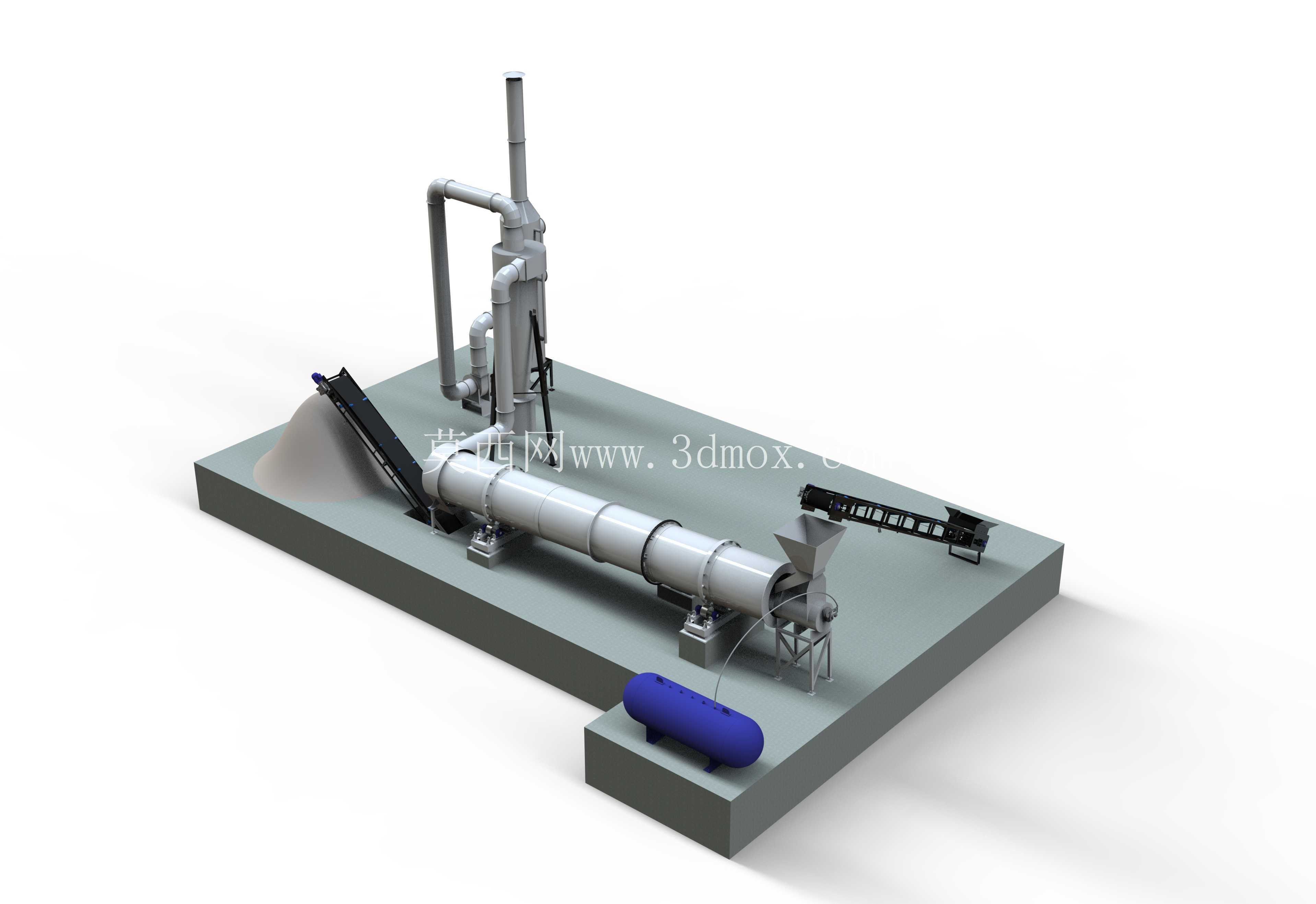

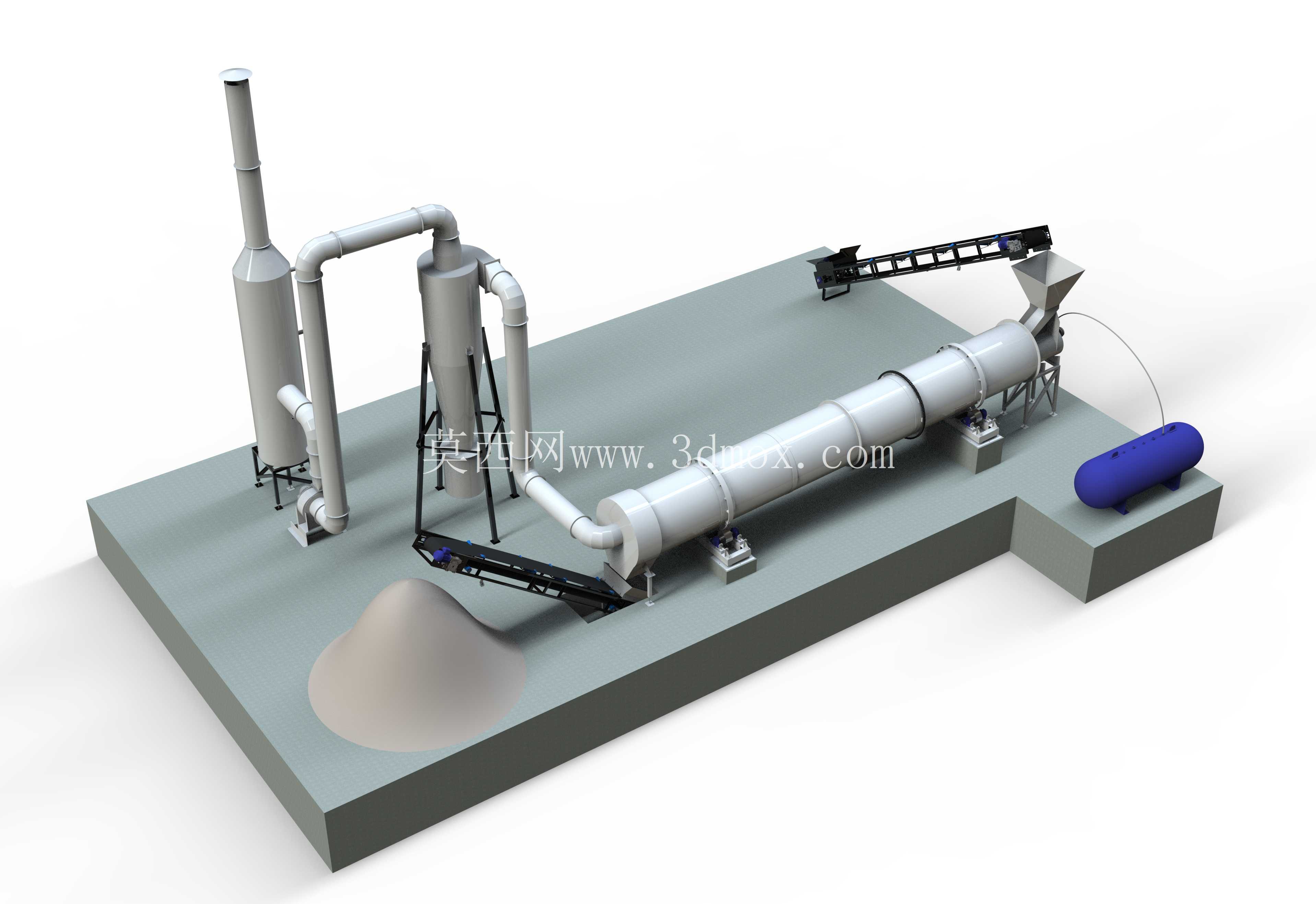

这套砂矿物回转烘干设备的三维建模，完全围绕矿山、建材、砂石骨料加工现场的实际作业需求搭建，没有冗余的装饰性结构，所有部件的排布都对应现场安装、运维的实际边界。从现场应用场景来看，这类设备主要对接洗砂环节后的湿砂出料端，也可适配非金属矿物原矿破碎后的初烘干工序，解决湿料粘堵输送设备、后续筛分分级效率低下、成品料含水率不达标无法入库或外运的痛点，在商混站、砂石骨料场、非金属矿选矿厂、型砂加工车间都有广泛的适配空间。

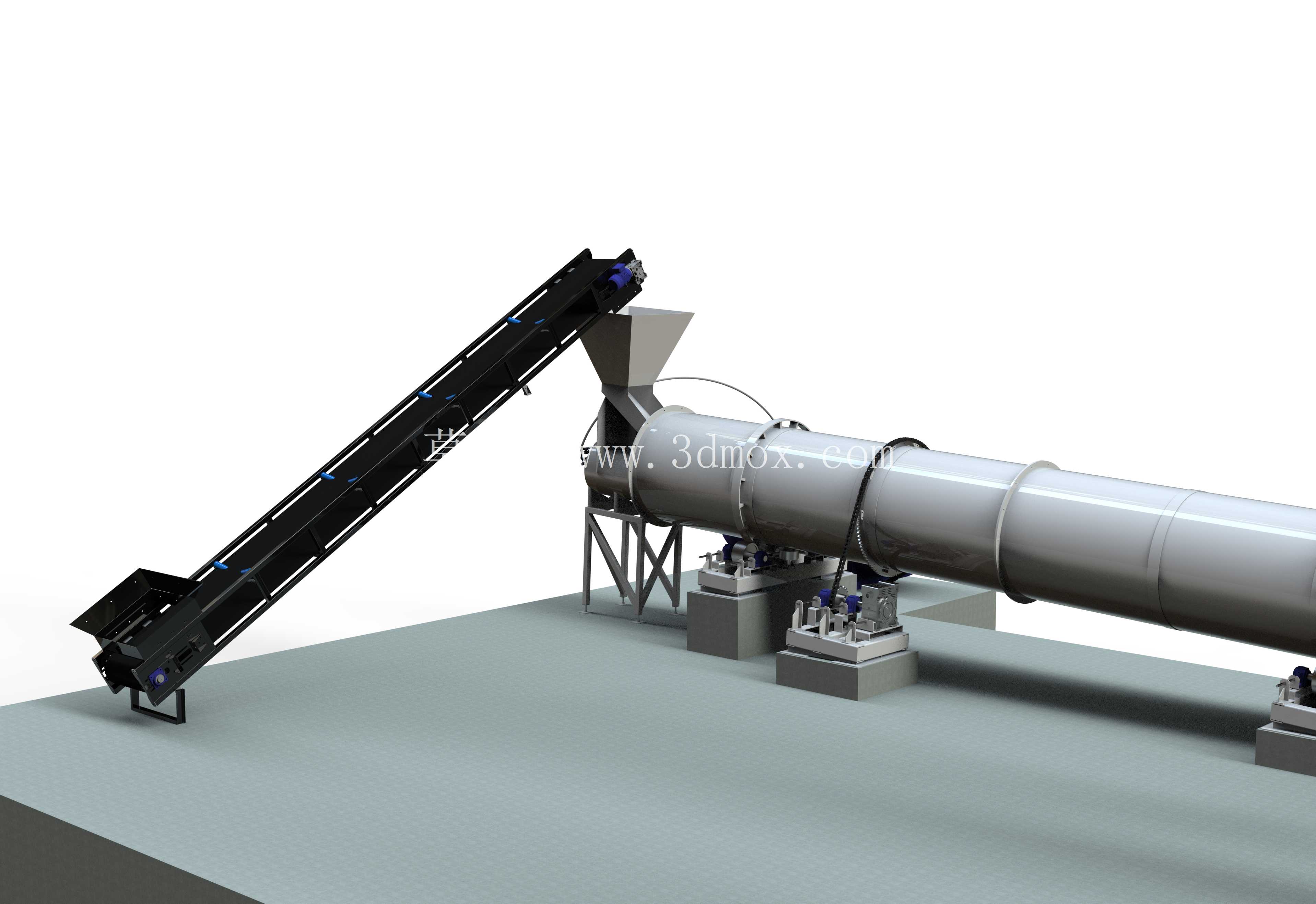

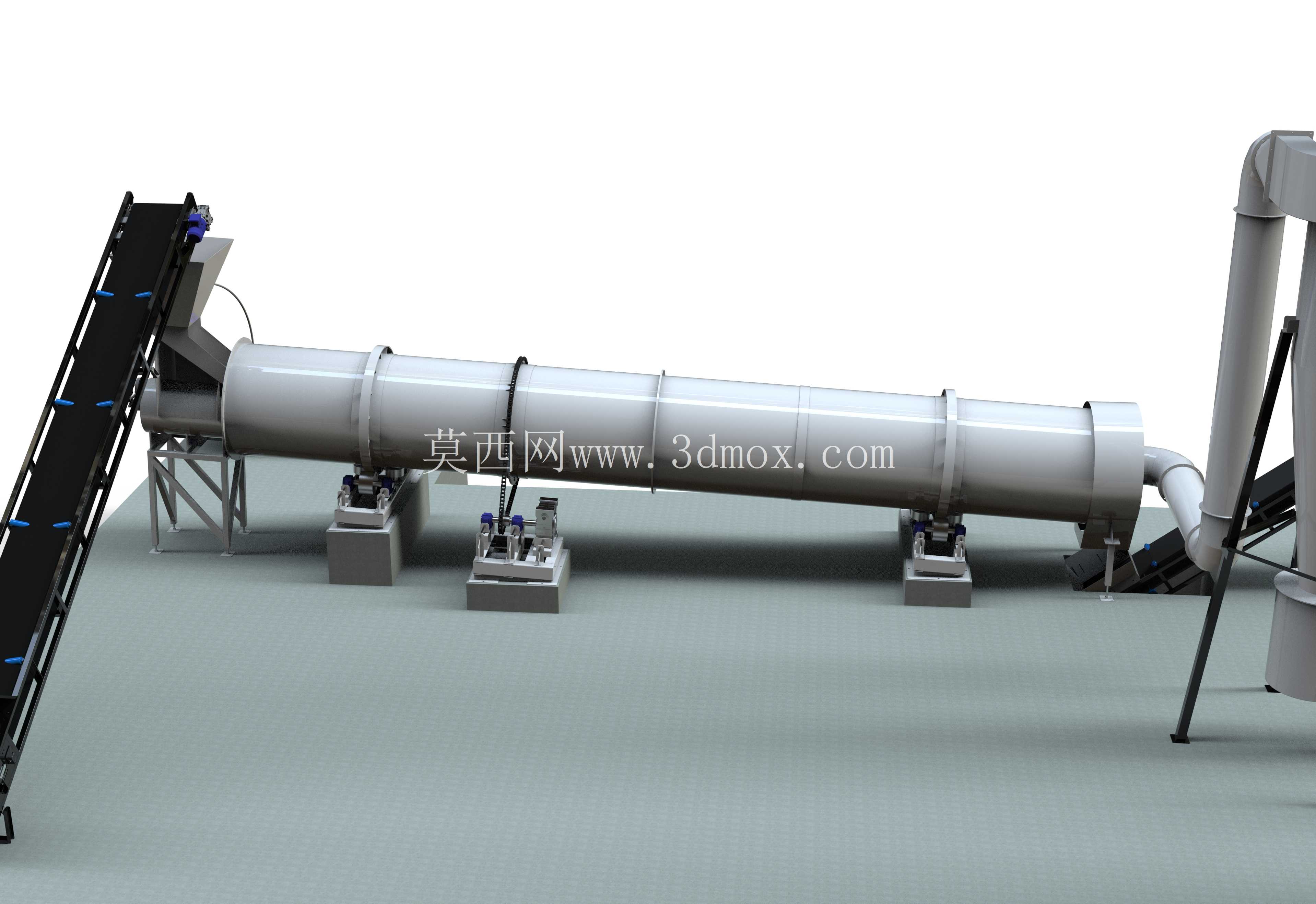

设备核心的烘干主机采用卧式回转筒体结构，筒体整体呈1.2m直径、11m长的圆柱形态，安装时需按照现场进料端与出料端的高差要求预留3°-5°的倾斜安装基础，建模时已经把筒体的支撑滚圈、挡轮结构、传动齿圈的安装位做了精准还原，避免现场安装时出现支撑点错位、筒体窜动的问题。进料端配套的皮带输送上料机构，建模时预留了与上游洗砂设备出料口的对接空间，上料皮带的倾角、导料槽的收口尺寸都按照湿砂的堆积角、流动特性做了适配，防止湿砂在进料口堆积堵料。

供热单元采用天然气燃烧供热方案，配套的燃烧器安装在筒体出料端的热风炉接口位置，建模时还原了10HP燃烧器的安装法兰尺寸、燃气管道的排布走向，配套的LPG储气罐放置在筒体侧方的安全距离外，管道连接位置预留了阻火器、调节阀的安装位，符合工业现场燃气设备的安全布设规范。热风在筒体内与物料逆向流动，通过筒体内壁的扬料板不断抛洒物料，让热气流与湿砂充分接触，整套系统的供热能力可达1000000kcal/h，对应干砂处理能力稳定在7-10m³/h，可满足中小型砂石加工线的连续生产需求。

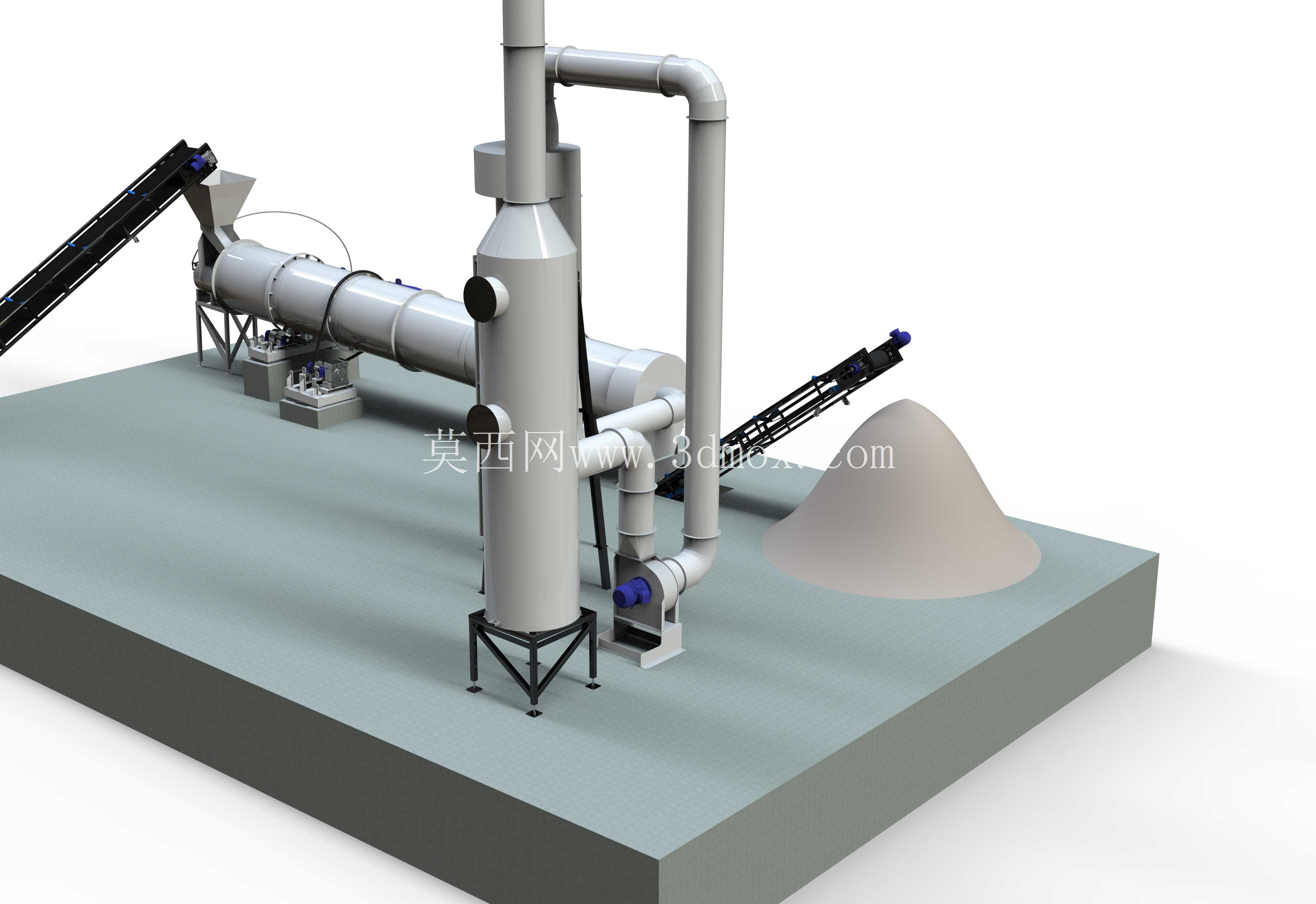

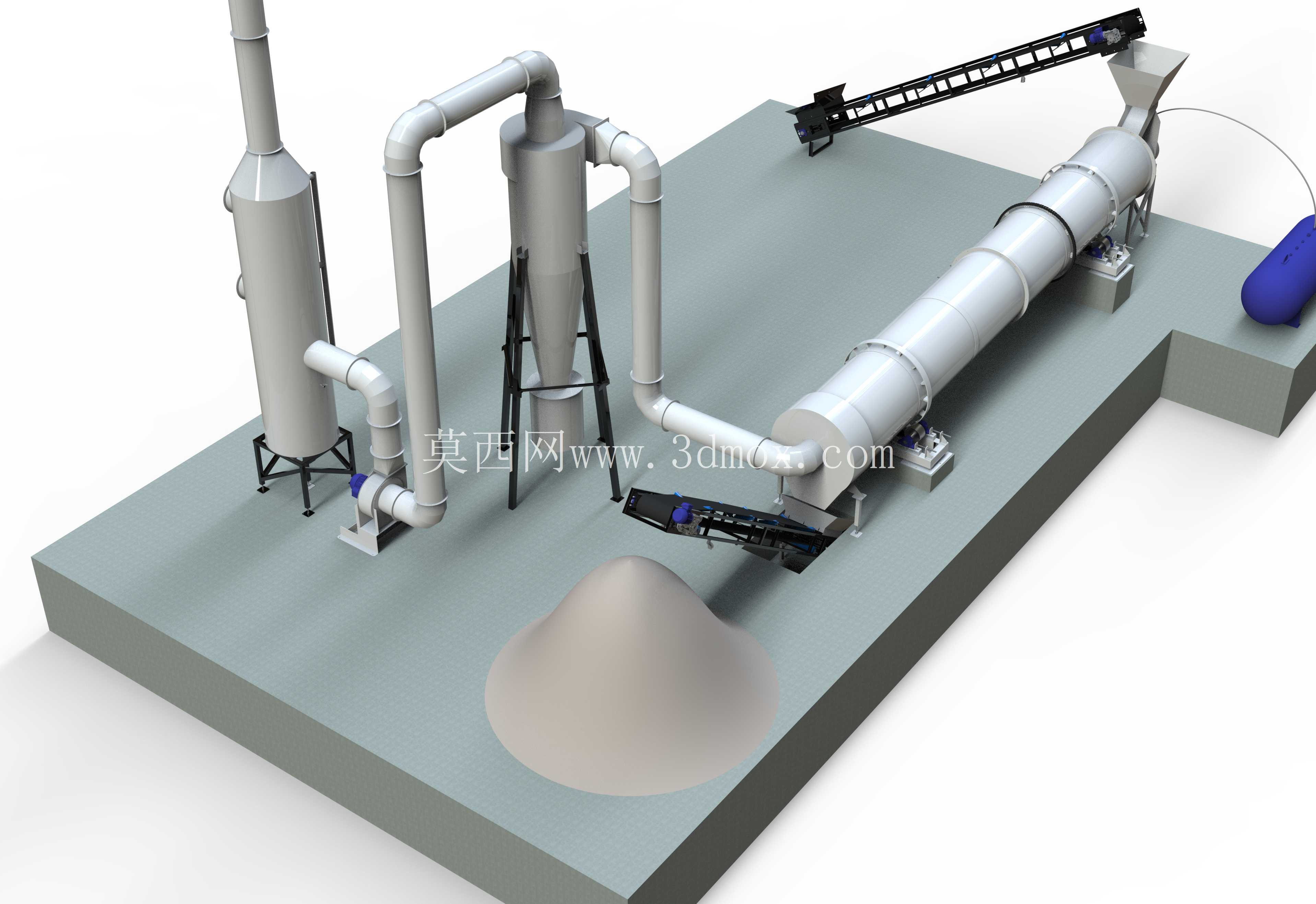

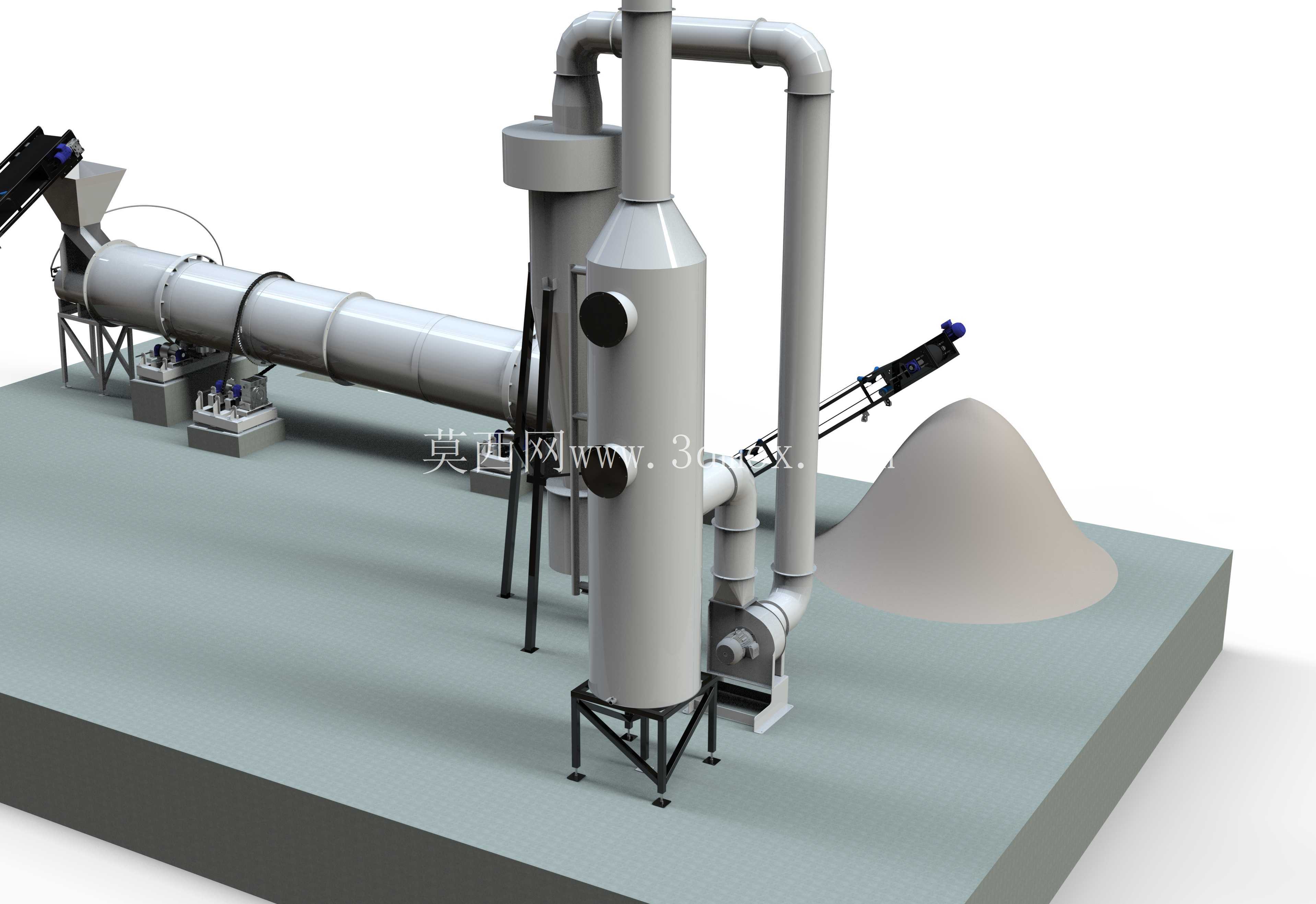

尾气处理部分配套了湿式洗涤除尘系统，也就是现场常用的水膜除尘器，建模时还原了两级旋风除尘+湿式洗涤塔的管路连接结构，排气烟囱的高度按照工业废气排放的安全高度设置，管路的弯头角度、变径位置都做了阻力优化，减少尾气输送过程中的压损，避免现场出现粉尘外溢、尾气排放不达标的问题。洗涤塔下方的排水口预留了与厂区污水处理系统的对接接口，可将除尘废水循环利用，减少生产过程的水资源消耗。

整套设备的动力配置方面，筒体回转驱动采用15HP牵引电机，配套排气引风机采用15HP规格，建模时还原了电机的安装底座、传动联轴器的防护结构，所有电机的接线口方向都统一朝向设备外侧的运维通道，方便现场电工接线、后期检修更换。设备的整体安装占地为长14m、宽6m的矩形区域，建模时已经把各部件的检修空间预留出来：筒体侧面预留1.2m宽的运维通道，方便工作人员定期检查扬料板磨损情况、紧固支撑滚圈的固定螺栓；燃烧器位置预留1.5m的操作空间，方便操作人员调整火焰大小、检修燃烧器喷嘴；除尘塔位置预留了检修爬梯的安装位，可直达塔顶的喷淋层检查喷嘴堵塞情况。

从建模的细节来看，所有管路的法兰连接位置都做了密封面的还原，螺栓孔的数量、排布都符合对应管径的法兰标准，设备的支腿高度都按照现场基础浇筑的标高做了统一设置，避免现场安装时出现垫铁过多、设备稳定性不足的问题。湿砂出料端配套的出料皮带输送机，接料口位置做了密封防尘罩的结构，减少干砂出料时的粉尘外溢，皮带的宽度、带速都按照10m³/h的输送能力做了匹配，不会出现出料堵料的情况。整套模型的结构完全对应现场实际安装的设备形态，没有做简化处理，不管是用于设备选型时的布局模拟，还是用于结构设计时的部件参考，都能直接对应工程实际需求，不会出现建模结构与现场实物脱节的问题。
