六缸气动星形动力装置结构设计

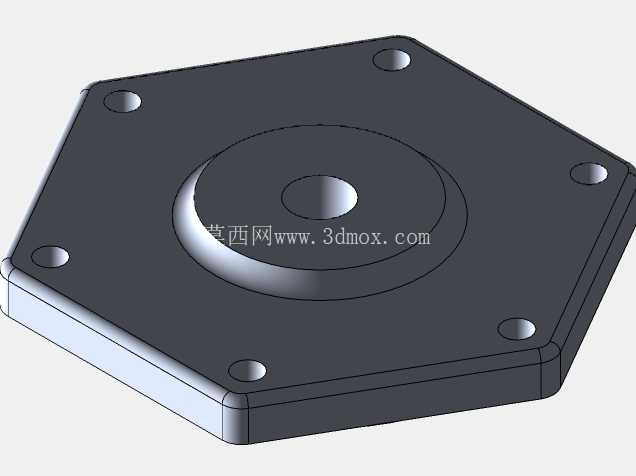

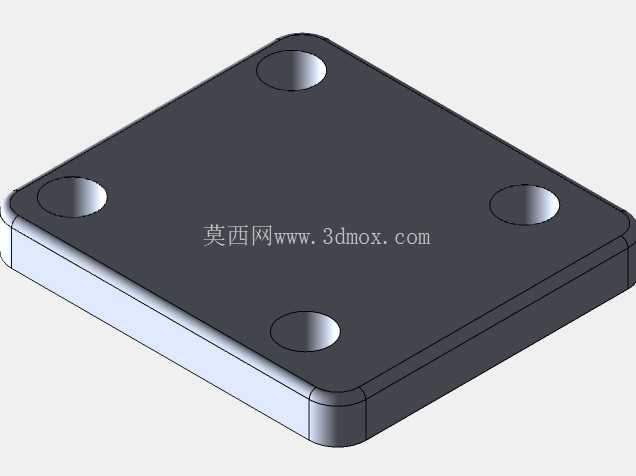

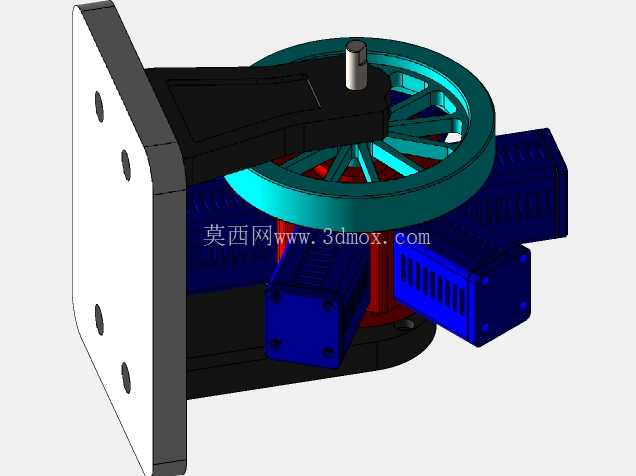

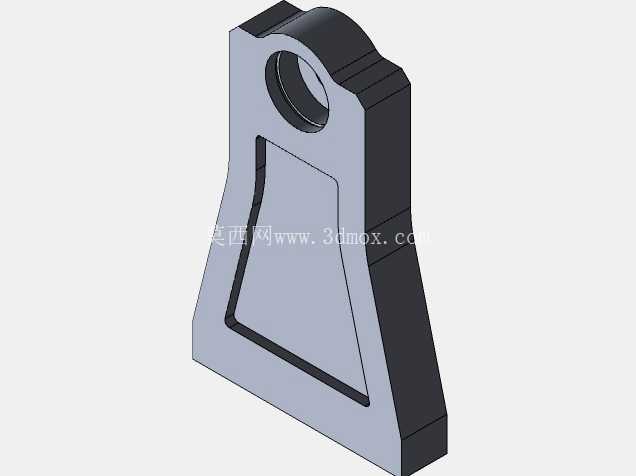

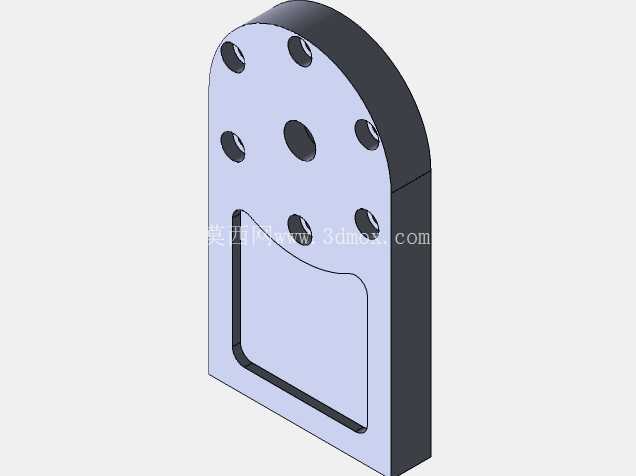

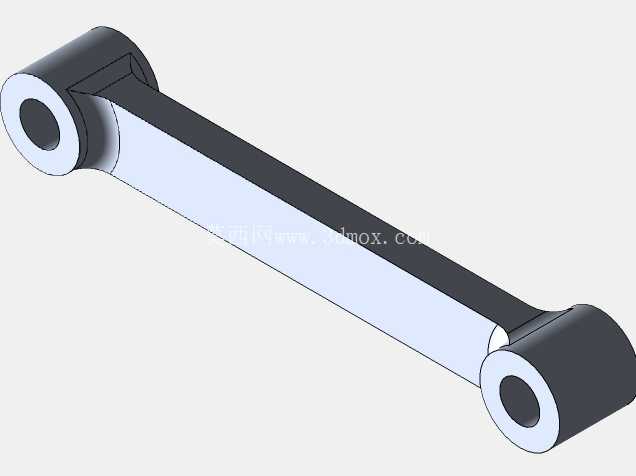

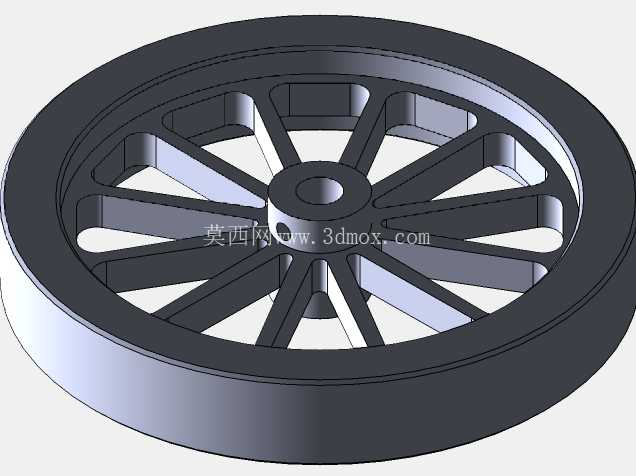

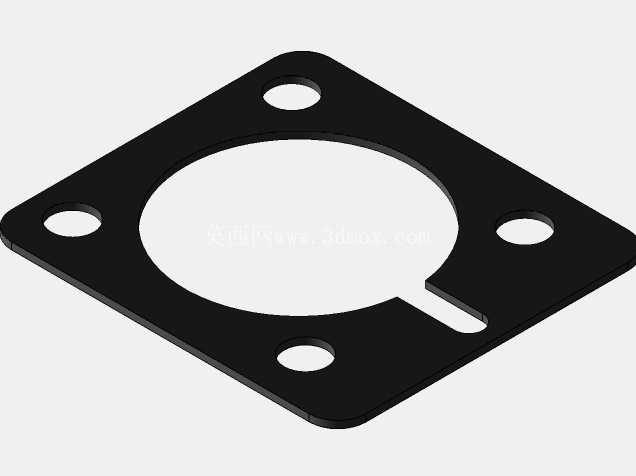

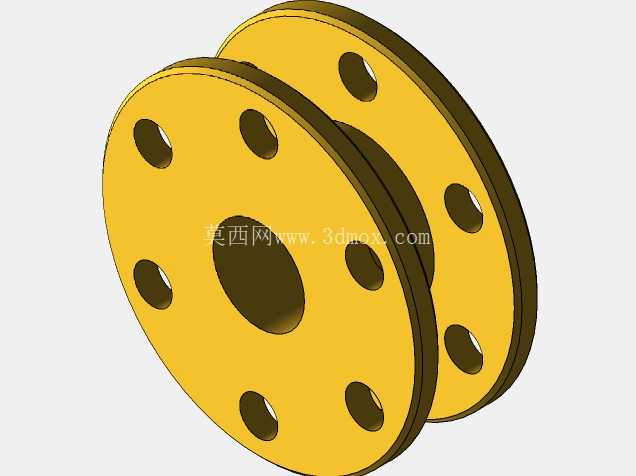

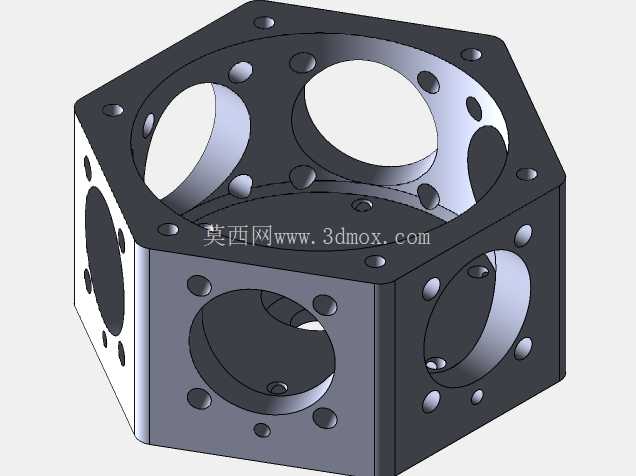

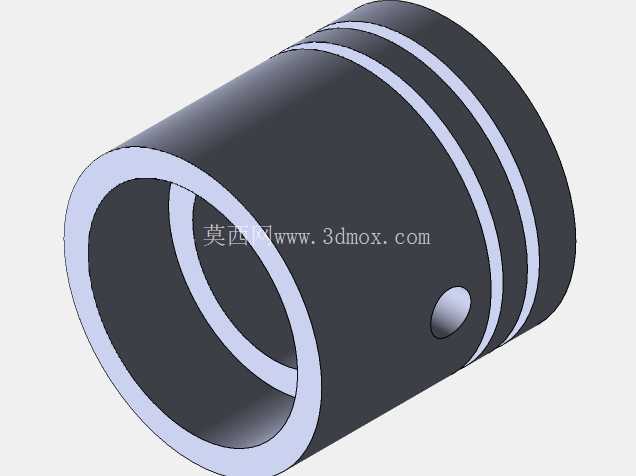

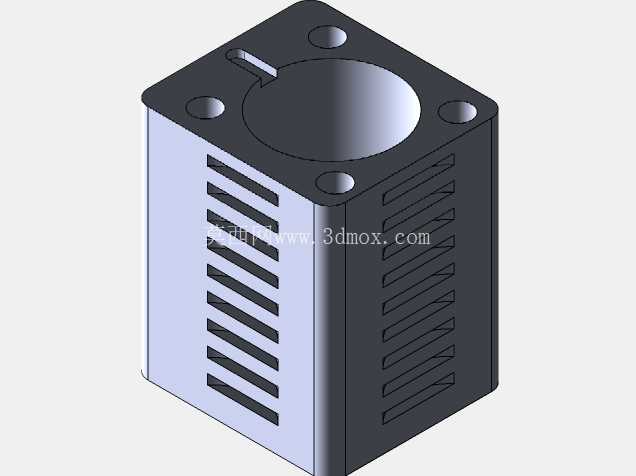

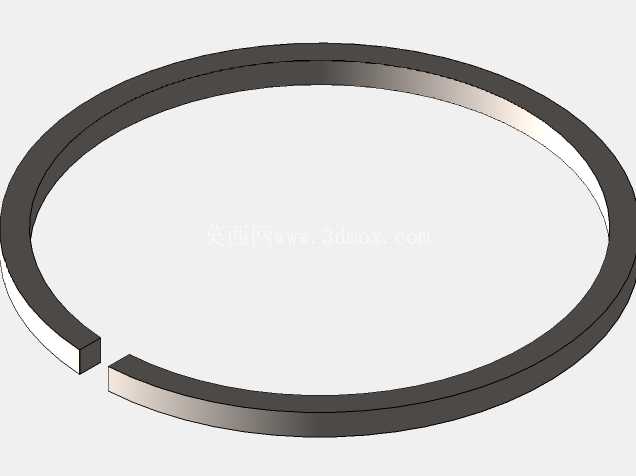

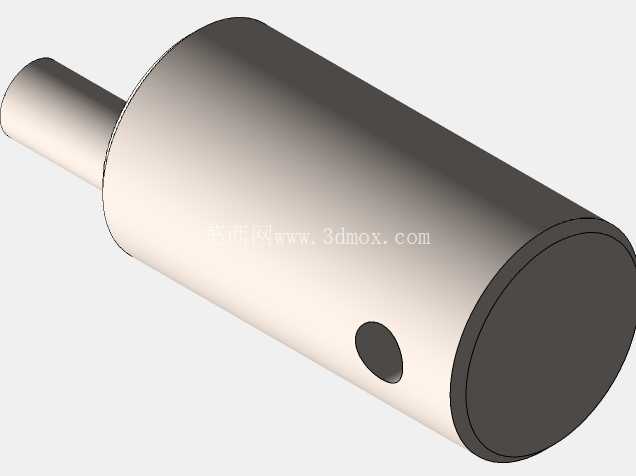

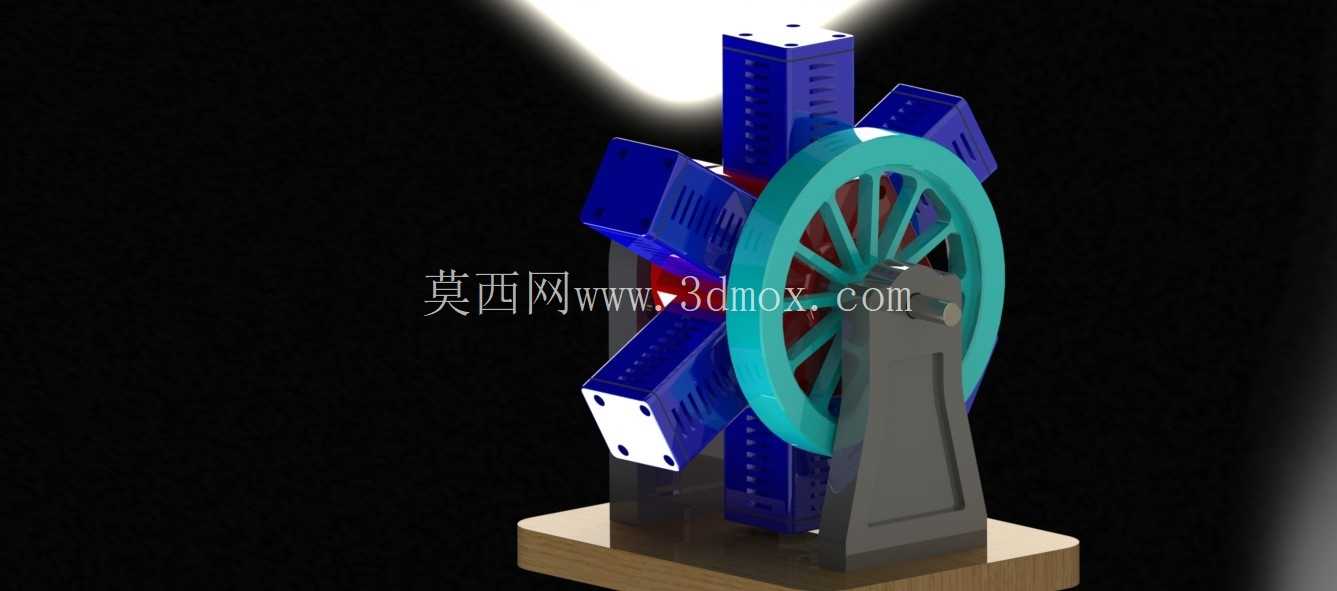

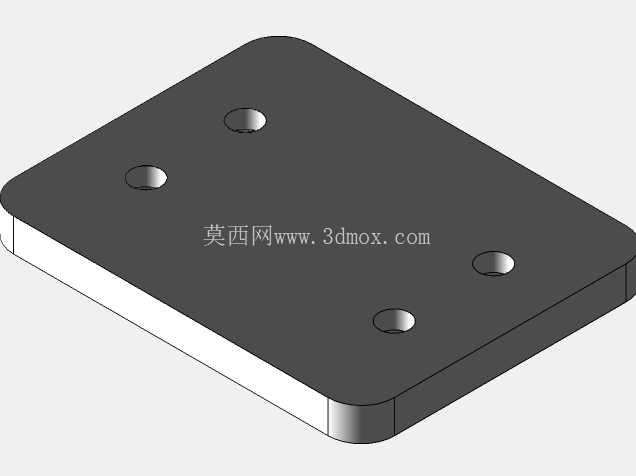

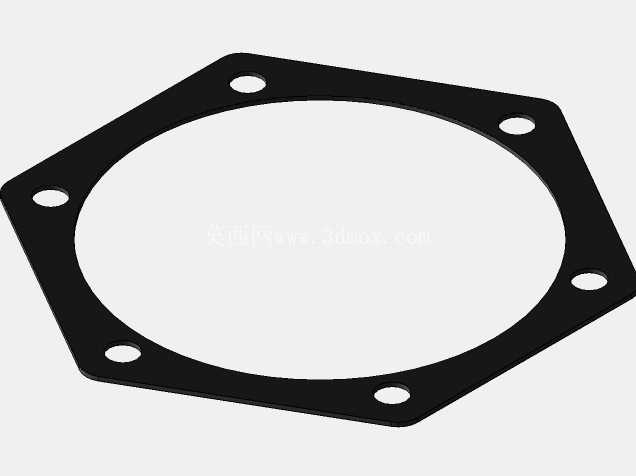

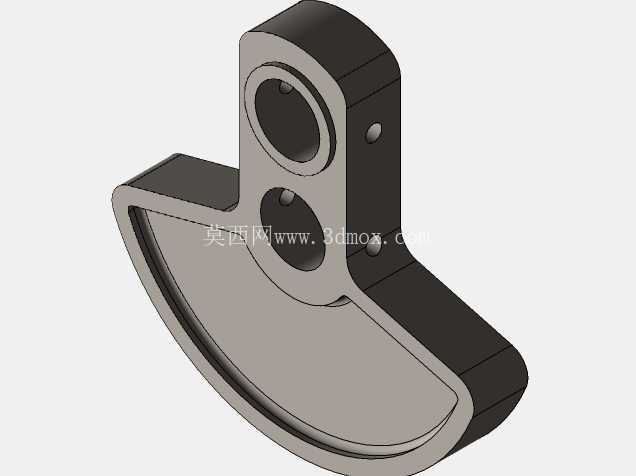

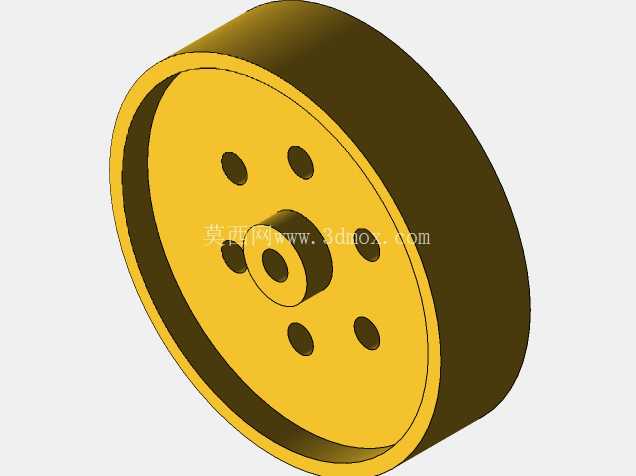

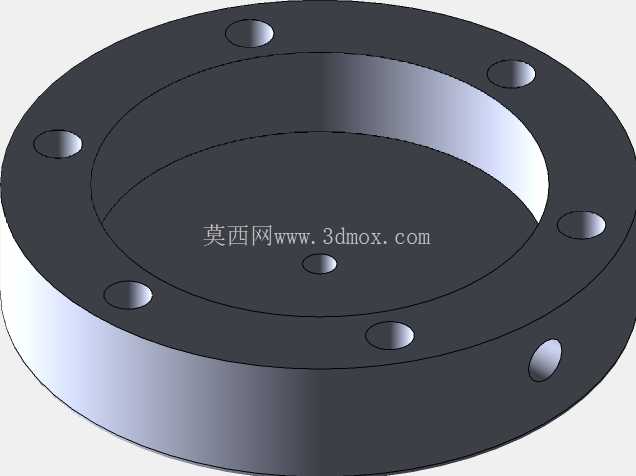

在小型气动动力输出场景中，这类星形布局的六缸气动装置常被用于教学演示、低压气动系统动力输出、小型自动化设备的动力源配置，区别于传统内燃机的燃油做功逻辑，该装置依靠压缩空气作为动力介质，无需燃油供给与点火系统，整体结构更简洁，适配对防爆、洁净度有要求的车间作业环境。从结构设计逻辑来看，采用星形辐射式的缸体布局，能够在有限的径向空间内布置六个做功缸体，相比直列布局大幅缩短了整机轴向尺寸，同时六个缸体围绕中心曲轴均匀分布，做功时的径向力可相互抵消一部分，降低曲轴运行时的径向载荷，提升运转平顺性。缸体部分采用模块化的方块式设计，每个缸体的气道、活塞腔结构完全一致，可实现零件的通用互换，降低加工与后期维护的备件成本，活塞与缸壁的配合间隙按照低压气动工况的密封要求设计，无需额外的复杂密封结构即可保证压缩空气的做功效率，避免过多密封件带来的摩擦阻力损耗。中心的飞轮采用大直径轮辐式结构，一方面通过自身轮缘的重量储存转动惯量，平衡六个缸体交替做功时的转速波动，让动力输出更平稳，另一方面轮辐式的镂空设计可降低整机重量，同时预留了动力输出的连接接口，可通过皮带传动、联轴器直连等方式对接负载端。支撑底座采用分体式设计，下部为平整的安装基准面，可直接固定在工作台或者设备机架上，上部的支撑臂承担曲轴的径向支撑载荷，支撑臂与底座的连接位置设置了加强筋结构，抵消曲轴转动时传递的交变载荷，避免长期运行出现支撑结构变形。安装边界方面，整机的径向尺寸由六个缸体的外伸长度决定，轴向尺寸仅包含飞轮厚度与底座的安装宽度，对安装空间的要求较低，可适配小型工作台、教学实验台等狭窄安装场景，进气接口统一布置在缸体的后侧区域，方便压缩空气管路的集中排布，避免管路与运动部件出现干涉。实际应用中，这类装置可作为气动教学的演示载体，直观展示星形动力结构的做功原理、曲轴连杆的运动逻辑，也可经过参数调整后作为小型气动工具的动力源，比如低压气动传送带、小型气动工作台的动力输出单元，相比电机驱动，其过载能力更强，在负载突然增大时不会出现烧损问题，仅会出现转速下降，负载恢复后即可回到正常运转状态。设计过程中需要重点关注曲轴的偏心距与活塞行程的匹配关系，偏心距过大会导致活塞侧向力增大，加剧缸壁磨损，偏心距过小则会降低单次做功的扭矩输出，同时缸体的气道布局要尽量缩短压缩空气的流通路径，减少气压损耗，每个缸体的进排气时序通过曲轴的转动位置配合配气结构实现，无需额外的电控系统即可完成自动配气，整体结构的可靠性更高，适合长期免维护运行。飞轮与曲轴的连接采用平键定位，保证转动时的扭矩传递可靠，同时飞轮做了静平衡处理，避免高速转动时出现振动问题，底座的安装孔位按照通用的安装间距设计，可适配标准规格的T型槽工作台，也可通过压板直接固定在钢结构机架上，无需额外制作过渡安装板。
