涡轮与离心泵组合传动结构三维设计

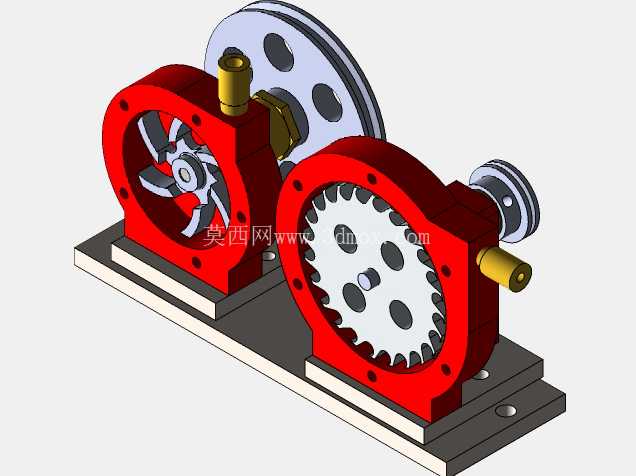

　　这套组合传动结构将涡轮做功单元与离心泵输送单元集成在同一安装底座上，在小型流体输送、实验教学演示、微型动力循环系统中有着明确的应用场景，可用于低功率流体回路的动能转换与介质输送，比如小型冷却循环系统、教学用流体机械演示台、微型液压试验回路等场景，能直观展示涡轮动能输出到离心泵叶轮做功的完整传动链路。从实际用途来看，该结构可完成两个核心动作：一侧的涡轮结构可承接流体冲击产生旋转扭矩，通过同轴或齿轮啮合的传动路径将扭矩传递到另一侧的离心泵叶轮，带动离心泵腔体内的叶轮旋转，完成流体的增压输送，实现能量从流体动能到机械能再到流体压能的转换，适合小流量、低扬程的流体循环工况使用。

　　在功能特性上，两个核心单元均采用红色铸造壳体作为承压腔体，壳体端面设计有均匀分布的螺栓安装孔，可实现端盖的紧密压合，保证腔体内部的密封性能，避免流体输送过程中出现泄漏；传动路径上采用齿轮啮合传动，齿轮参数经过匹配设计，可将涡轮端的转速按照固定传动比传递到泵端，匹配离心泵叶轮的额定工作转速区间，保证泵体的输送效率；底座采用一体式机加工底板，两个单元的安装位置设计有定位凸台，安装时可快速完成定位，减少装配过程中的同轴度调整工作量，底板上预留的安装沉孔可将整套结构固定在安装机架上，抵抗设备运行过程中产生的振动。

　　设计思路上，优先考虑了结构的直观展示性，将涡轮腔的叶轮结构、泵端的齿轮传动结构做了可视化的腔体设计，既满足功能实现的需求，也能让观察者清晰看到内部的传动与做功部件，适合用于结构原理演示；传动齿轮布置在两个腔体之间的连接位置，缩短了传动链的长度，减少了传动过程中的扭矩损耗，同时齿轮外侧设置有防护结构，避免运行过程中异物卡入齿轮啮合区；进出油口（流体接口）采用外伸式铜质接头设计，接头的外径尺寸匹配常规的低压流体管路，可直接连接软管完成流体回路的搭建，无需额外制作转接接头。

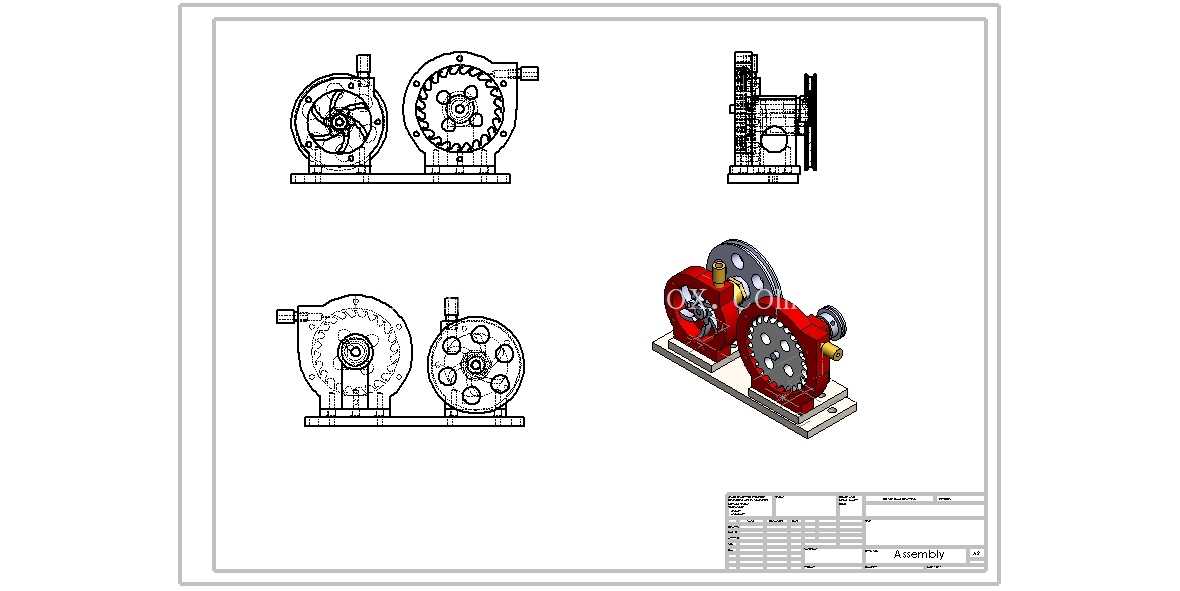

　　从外形尺寸与安装边界来看，整套结构沿底座长度方向的安装尺寸控制在小型试验台的可容纳范围内，宽度方向不超出常规桌面试验台的安装边界，高度方向预留了皮带轮的安装空间，顶部的皮带轮可外接动力输入，也可作为扭矩输出端连接其他负载；安装时需要注意底座的水平度，保证两个腔体的输入输出轴保持水平，避免轴承受偏载导致磨损加快；两个腔体的壳体连接螺栓需要按照对角顺序拧紧，保证端面密封垫的受力均匀，防止腔体出现渗漏；流体接口的安装位置朝向外侧，连接管路时不会与底座安装螺栓产生干涉，后期维护时可直接拆卸接头更换密封件，无需拆解整套主体结构。在实际建模过程中，每个零件的配合公差都按照通用机械的配合要求做了预留，轴与轴承的配合采用基孔制过渡配合，齿轮与轴的连接采用平键传递扭矩，壳体上的轴承安装孔同轴度公差控制在合理范围内，保证装配后轴系转动顺畅无卡滞；叶轮的叶片曲面采用等厚圆弧设计，既满足流体做功的基本需求，也降低了建模与加工的难度，适合用于原理验证类的结构制作。
