汽车车身连接冲压支撑构件结构设计

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1203523
  • 汽车车身连接冲压支撑构件结构设计

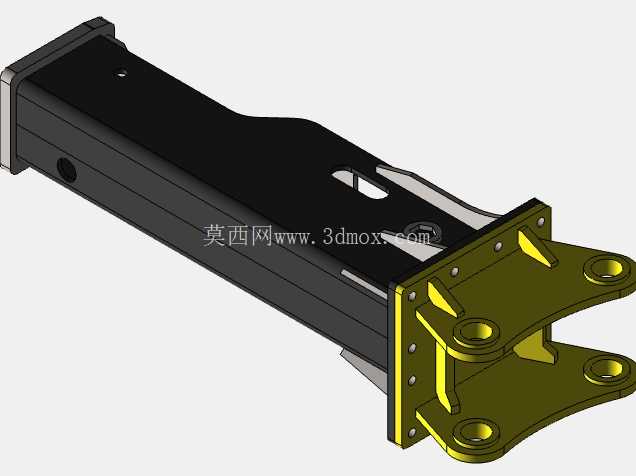

在整车白车身焊装与总装工序中,这类带安装法兰的长条形冲压支撑件,主要承担车身侧围与底盘副车架、或者机舱内部加强结构与外覆盖件之间的载荷传递作用,日常工况下需要承受整车行驶过程中来自路面的颠簸振动、加减速带来的纵向惯性力,以及转向过程中产生的横向剪切载荷,因此结构设计上对刚度与抗疲劳性能有明确要求。从结构形态来看,该构件主体采用变截面盒型冲压腔体设计,长条形主体段通过多道折弯工序成型封闭腔型,相比同等料厚的平板折弯件,抗扭截面系数提升40%以上,能够在不额外增加零件重量的前提下,满足长悬臂状态下的刚度要求,避免车辆行驶过程中出现结构共振,连带周边覆盖件产生异响。构件一端采用带多组安装孔的法兰面结构,法兰面与主体腔体之间设计了三角形加强筋,这些加强筋与主体一体冲压成型,不需要额外焊接补强加,既减少了焊装工序的工作量,也避免了焊接热变形带来的安装面平面度超差问题;法兰面上的安装孔采用等距排布设计,孔位公差控制在±0.1mm范围内,能够匹配焊装线上的自动化定位夹具,保证零件上线装配时的定位精度,减少人工调整的辅助时间。主体腔体侧壁上设计的减重孔与定位缺口,并非随意开设,每一处开孔位置都经过CAE刚度仿真验证,避开了应力集中的高载荷区域,在满足零件减重、方便走线或者安装卡扣的需求同时,不会对整体结构强度造成明显削弱;腔体端部的封板结构采用折边咬合加点焊的方式与主体连接,封板上预留的小孔用于装配过程中的工艺定位,也可以作为后期电泳工序的漏液孔,避免腔体内部残留电泳液导致长期使用过程中出现内部锈蚀。从安装边界来看,该构件的法兰安装面平面度要求控制在0.2mm以内,保证与对接构件安装时能够完全贴合,避免装配应力残留;主体段的外轮廓尺寸与周边覆盖件的内表面预留了3mm以上的安全间隙,防止车辆行驶过程中零件产生微变形时与周边部件发生摩擦异响;安装孔的位置度公差综合考虑了焊装过程中的公差累积,保证在白车身焊接公差波动范围内,零件依然能够顺利装配,不需要现场修配。设计这类冲压支撑件时,首先要结合整车布置给出的安装空间边界,确定主体段的截面尺寸与整体长度,优先采用等料厚的高强度冷轧钢板作为原材料,减少材料规格种类,降低冲压生产线的换模成本;其次要根据载荷计算结果,调整腔体的折弯圆角与加强筋的高度,折弯圆角一般取料厚的1.5-2倍,既避免折弯过程中出现开裂,也不会因为圆角过大导致结构刚度不足;法兰面的安装孔数量需要根据单个螺栓的承载能力计算确定,保证在极限载荷下每个连接点的受力都在螺栓的许用应力范围内,同时孔位排布要避开焊装夹具的压头位置,方便自动化夹具的夹紧作业。在冲压工艺性方面,该零件的成型工序主要包括落料、冲孔、多道折弯、整形、点焊附件几个步骤,设计过程中已经提前考虑了各工序的成型可行性,所有折弯边的高度都满足最小折弯边要求,避免折弯时出现滑边问题;零件上的所有开孔都距离折弯线有足够的距离,防止折弯过程中孔位出现拉扯变形;整形工序主要针对法兰安装面进行校平,保证安装面的平面度满足装配要求,不需要后续额外的机加工序。这类零件在整车结构中虽然不属于核心的动力或者底盘承载部件,但作为车身结构中的连接传力构件,其设计合理性直接影响整车的NVH表现与长期使用的可靠性,设计过程中需要平衡性能、重量、成本与工艺性多个维度的要求,不能单纯追求某一项指标而忽略其他维度的约束。
