双轴承座配套M20螺栓连接结构设计

这套双轴承组件搭配M20螺栓的连接结构，主要应用在汽车冲压生产线的送料导向、模具传动支撑工位，作为冲压工序中辊轴类部件的承载基座，承担着冲压作业过程中转轴的径向载荷与部分轴向窜动限位作用，是汽车覆盖件、结构件冲压模具里传动导向单元的核心支撑部件。从实际工况适配来看，汽车冲压模具单次冲压行程中，支撑的辊轴需要完成板材托举、送进的往复转动，作业时伴随冲床的高频振动，因此这套结构在设计时优先考虑了安装刚性与连接可靠性，基座底部设置的定位凸台，可直接嵌入模具下模座的对应安装槽内，限制基座在冲压振动下的横向位移，避免长期作业出现支撑偏移导致的送料精度偏差。

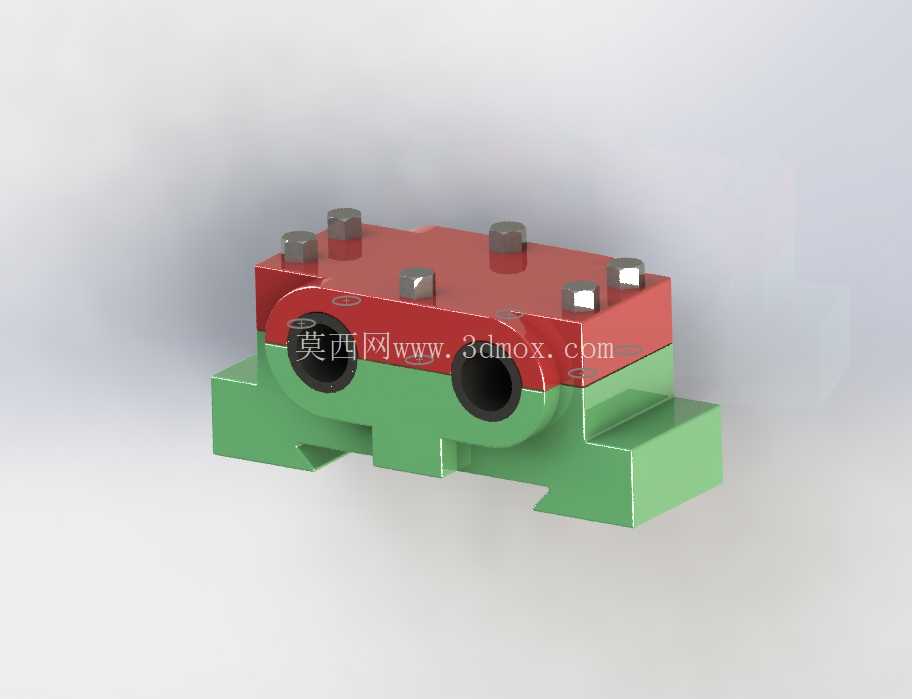

结构设计上，双轴承安装孔采用同轴度公差严格控制的镗孔工艺预留位，两个轴承位的中心距根据配套辊轴的跨距设定，保证安装后转轴转动无卡滞、无偏磨，孔位内侧预留了轴承轴向定位的台阶面，可直接压入标准深沟球轴承，省去额外的轴承端盖定位零件，减少装配工序。上部的压盖结构通过六组螺栓与下部基座连接，其中包含对应轴承孔位的锁紧螺栓，以及分布在压盖四角的M20连接螺栓，M20螺栓的布置位置避开了轴承安装孔的受力集中区，螺栓孔周边做了局部加厚处理，保证螺栓预紧时压盖受力均匀，不会出现局部变形导致轴承孔圆度超差。

从安装边界来看，基座整体的底部安装面平面度要求控制在0.02mm以内，保证与模座安装面完全贴合，避免出现安装间隙导致的振动异响；基座两侧的安装槽宽度与模座定位凸缘采用间隙配合，装配时可快速完成对位，降低模具装配的调校时间。上部压盖的螺栓沉孔深度经过精确计算，保证M20螺栓拧紧后螺栓头部完全沉入沉孔内，不会突出压盖表面，避免干涉上方的模具卸料板行程，压盖与基座的结合面做了精铣处理，合模后贴合面间隙控制在0.01mm以内，防止冲压作业中的润滑脂、金属碎屑进入轴承安装腔，延长轴承的维护周期。

功能特性方面，这套结构的分体式压盖设计，可在不拆卸整个基座的情况下完成轴承的更换维护，只需松开上部的连接螺栓即可取下压盖，更换磨损的轴承，大幅降低生产线停机维护的时间成本；M20螺栓采用8.8级高强度螺栓适配，预紧力矩按照螺栓强度等级设定，保证在冲床连续冲压的高频振动下螺栓不会出现松动，同时螺栓连接的结构也具备一定的载荷缓冲能力，可吸收部分冲压过程中的冲击载荷，避免轴承直接承受刚性冲击导致的碎裂。在实际模具设计应用中，这类双轴承支撑结构通常成对布置在冲压工位的两侧，共同支撑送料辊轴，两个支撑座的轴承孔同轴度需要在模具总装时进行配作调校，保证辊轴转动的顺畅性，而这套结构的分体式设计也为总装调校留出了调整余量，可通过修磨压盖结合面的方式微调轴承孔的中心高度，补偿模座加工的累积误差。

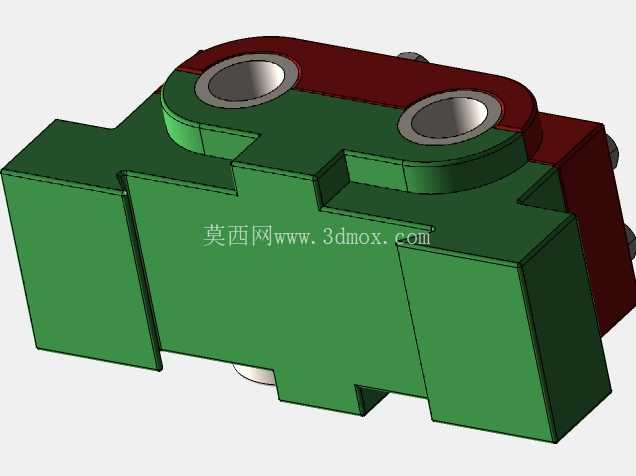

从结构细节的工程考量来看，基座下部的让位槽设计，避开了模座上的其他传动部件与气路、油路布置空间，整体外形在保证结构刚性的前提下做了局部减重处理，非受力区域去除多余材料，降低整套模具的整体重量，同时也减少了加工过程中的材料损耗。轴承安装孔的外侧预留了密封件安装槽，可装配毡圈油封，阻挡外界的金属粉尘、冲压润滑油进入轴承内部，避免轴承出现早期磨损失效，适配汽车冲压车间多粉尘、多油污的作业环境。整套结构的所有棱边都做了倒角处理，既避免装配过程中划伤操作人员，也消除了机加工后的应力集中点，提升结构的长期疲劳强度，在连续高频的冲压作业工况下，不会出现应力集中导致的基座开裂问题。
